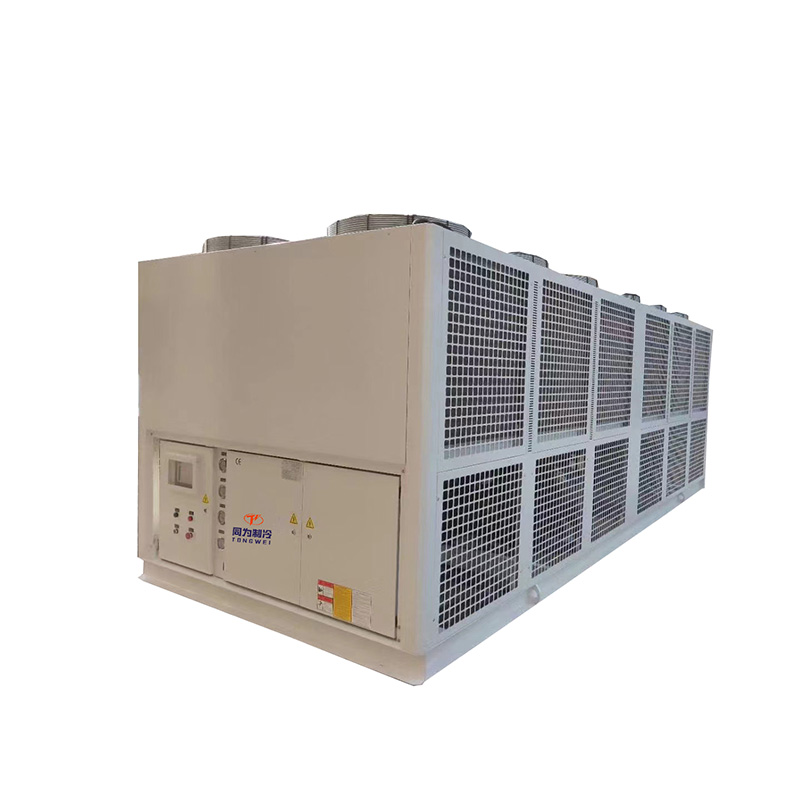

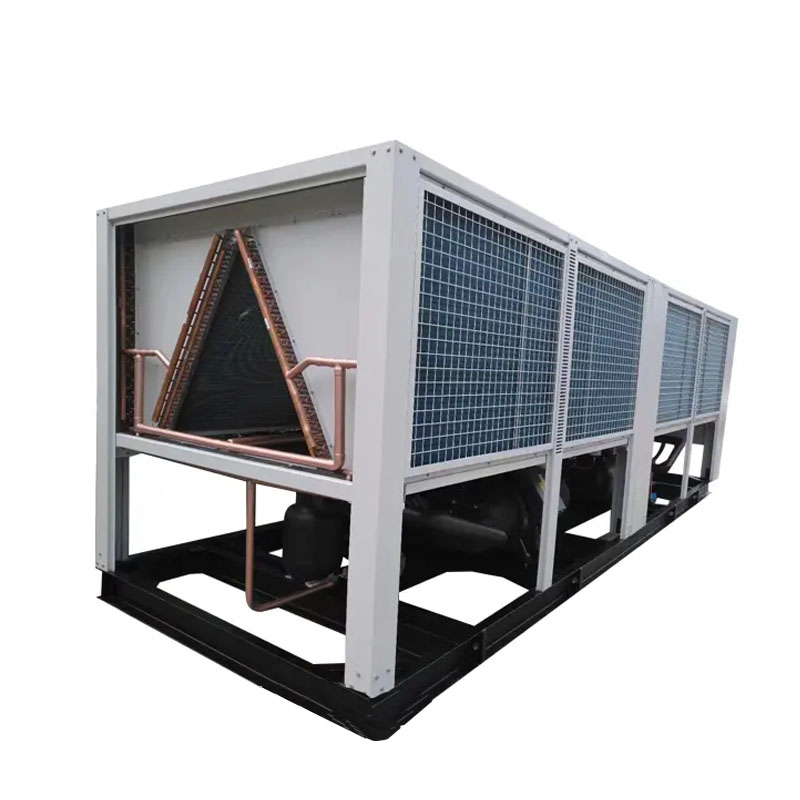

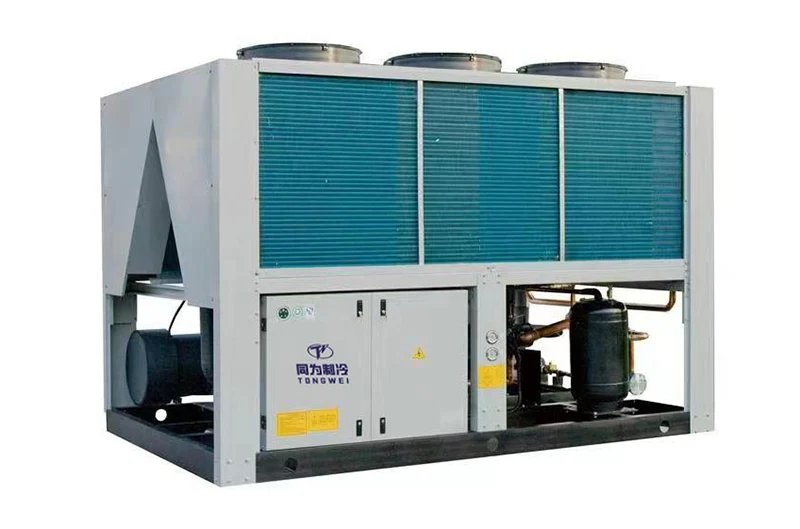

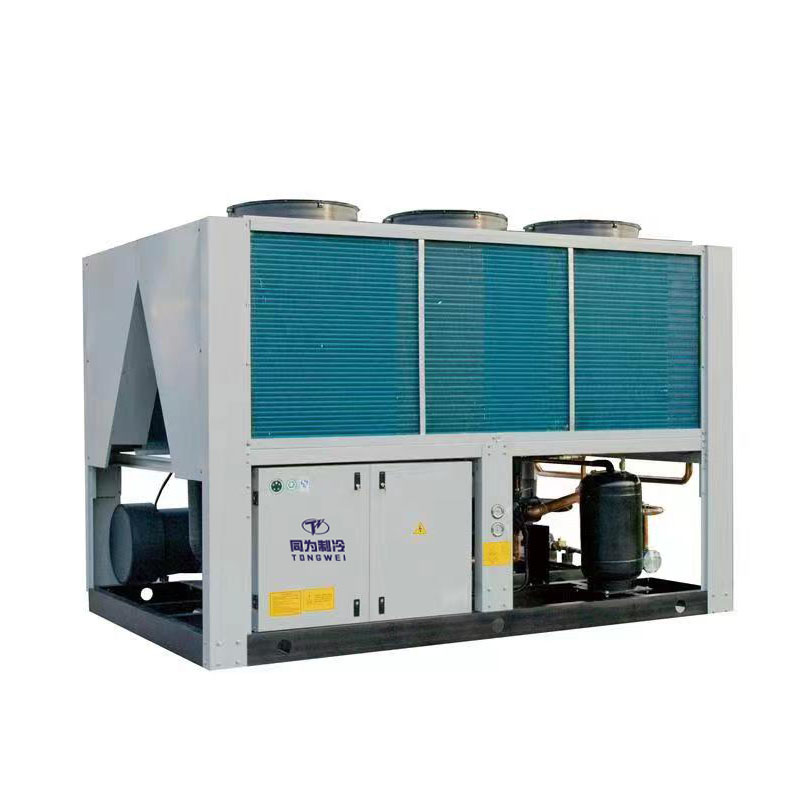

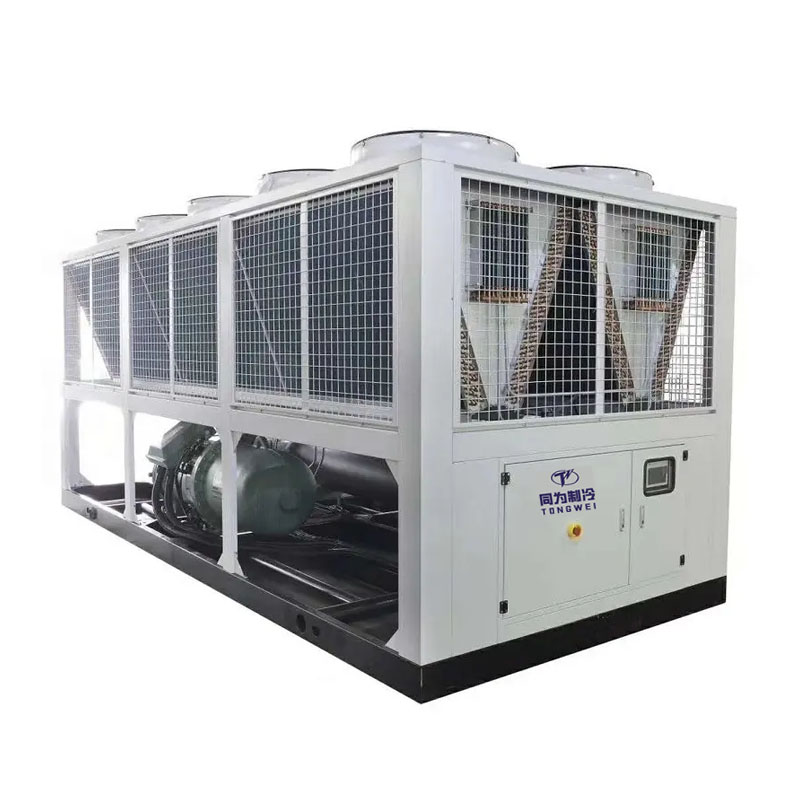

100 tonnes 350 kW unité de refroidisseur à vis refroidie à l'air industriel

100 tonnes 350 kW unité de refroidisseur à vis refroidie à l'air industriel

100 tonnes 350 kW L'unité de refroidisseur de vis refroidi à l'air industriel est une machine de réfrigération qui refroidira directement par circulation mécanique de l'air ambiant directement à travers la bobine de condenseur du refroidisseur, expulsant la chaleur vers l'atmosphère. État de travail du refroidisseur, exigences d'application et température ambiante -20 ° F à 125 ° F (-29 ° C à 52 ° C), échangeur de chaleur de coquille et de tube, soupape d'expansion et condenseur refroidi par air. Il est largement utilisé dans de nombreuses industries et applications telles que: l'industrie du plastique comme la machine à moulage par injection, l'extrude machine, la machine à mouler, le processus chimique, le processus de nourriture et les boissons comme le refroidissement quotidien du lait, qui peut générer une température glacée de l'eau entre 20 ° F à 80 ° F (-7 ° C à 27 ° C).

Notre refroidisseur à vis refroidi à l'air industriel de 100 tonnes 350 kW est disponible avec ou sans packages de pompage intégrés, y compris le pompage à haute pression et basse pression avec des réservoirs dédiés et des réservoirs sous pression intégrés et non pressés.

En tant que grand fabricant en Chine et fournisseur de refroidisseur à vis refroidi par air sur 15 ans, Tongwei a exporté divers refroidisseurs à vis refroidis à l'air de 40 ans, 50 ans, 80 ans et 150 ans aux États-Unis, Canada, Philippines, Australie, Malaisie, Singapour, Indonésie, Chili, Mexique, SAUDIC Expérience, nous garantissons la production de la meilleure machine de refroidissement de qualité avec des spécifications incroyables, des offres de super garantie et le meilleur service après-vente. Tongwei peut fournir non seulement des refroidisseurs de configuration standard, mais un autre refroidisseur à vis personnalisé.Veuillez nous contacter pour obtenir la meilleure solution de refroidissement par eau de votre unité de refroidissement à vis refroidi par air.

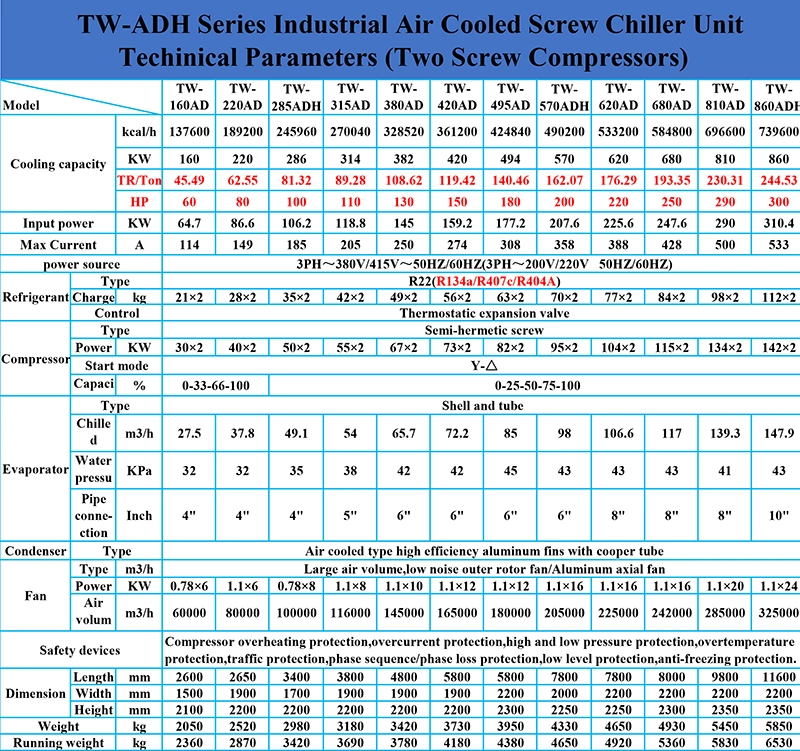

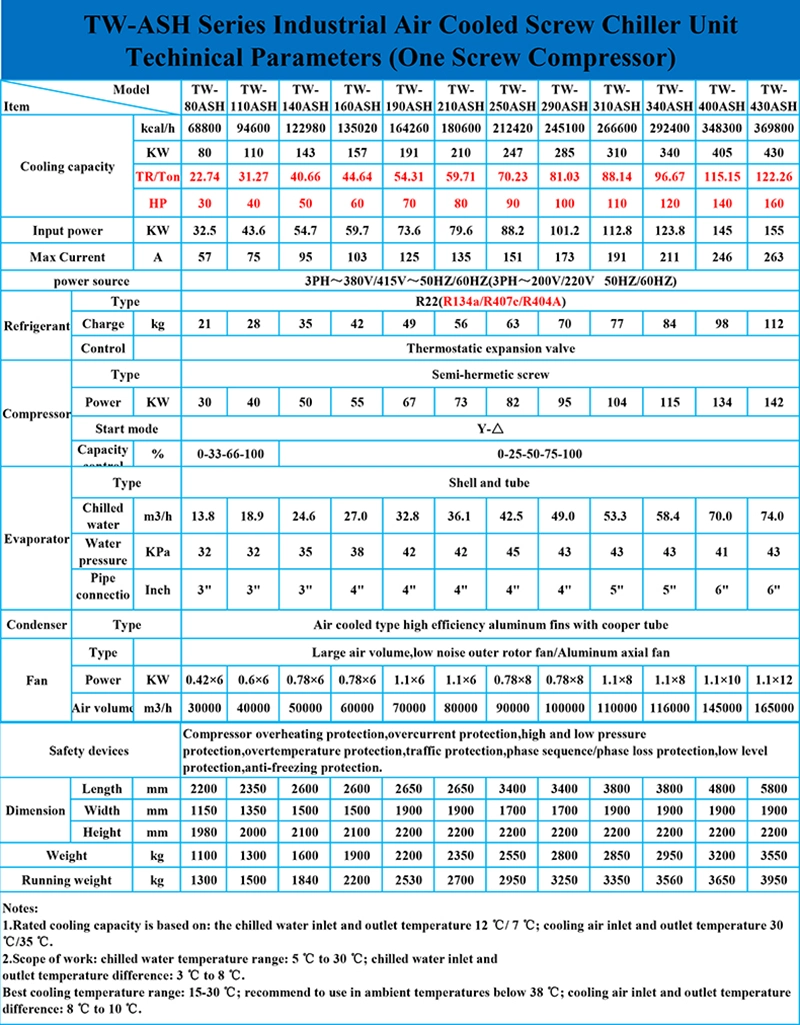

1. Spécifications techniques de l'unité de refroidissement à vis refroidie

2.Comment une unité de refroidisseur de vis refroidie à l'air industriel de 100 tonnes 350 kW fonctionne-t-elle?

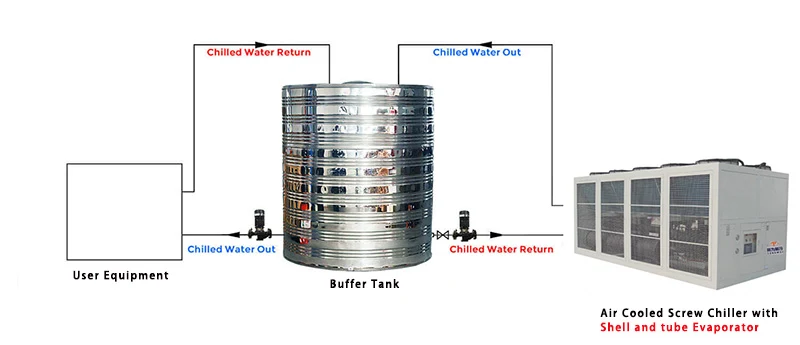

Pour le refroidisseur à vis refroidi par l'air, le refroidisseur est avec une coque à haute efficacité et un évaporateur de tube, sans réservoir d'eau et pompe à eau à l'intérieur du refroidisseur, afin qu'il ait besoin de réservoir de tampon de connexion et de pompe à l'extérieur, veuillez consulter le dessin de la connexion Blow pour référence:

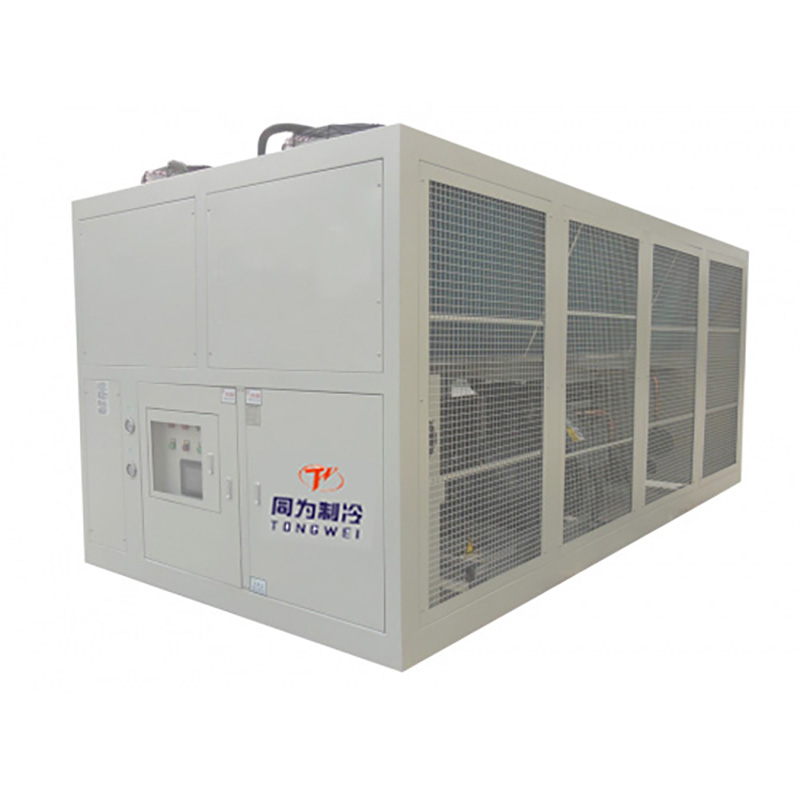

100 tonnes 350 kW Unité de refroidisseur à vis refroidie à air industriel avec réservoir d'eau tampon Installation à l'extérieur pour référence

3.Features de l'unité de refroidisseur à vis refroidie à l'air industriel

✮well compresseur de vis de marque connu

L'unité adopte l'Allemagne Bitzer ou Taiwan Hanbell Brand Brand Semi-Hertics Vis Compressor. Le dernier profil de rotor de vis breveté de 5 à 6 avec une excellente efficacité.

Contrôle de capacité infini ou étroitement réglable, propose un fonctionnement économe en énergie, stable et silencieux. Le processus de fabrication de précision le plus élevé les plus avancés.

Large gamme de réfrigérant pour l'option, y compris R134A, R407C et R22 (R404A sur demande).

Système de contrôle de Microprogramming

Contrôle centralisé industriel PLC combiné avec le système de contrôle de la capacité du compresseur, moniteur avec précision. Protection intégrée pour une température basse, haute / basse pression, anti-congélation, phase manquante, anti-phase, surcharge, moteur sur température, différentiel d'huile, interrupteur d'écoulement, latence de démarrage.

Langage de fonctionnement en option, dirigeant de menu, état de fonctionnement de l'unité Facile à régler.

✮aisie installation, fonctionnement fiable

Il n'est pas nécessaire de se connecter avec une tour de refroidissement

Démarrage étroitement interrompu, minimiser l'impact sur l'électricité.

Un fonctionnement constant et sûr, des vibrations faibles, facile pour l'installation.compact Structure, moins de demande d'espace et de poids léger, facile pour le transport et l'installation.

Entièrement câblé, inspecté et testé avant la livraison, économisant le temps d'installation et le coût.

Condenseur de type aileron en aluminium W-Shape, assurant une zone d'échange de chaleur adéquate dans la taille de l'unité plus petite

-Enfaporateur efficace avec tube en cuivre interne Moteur séparé du couverture nette, fixé sur le port d'échappement par la commande de PLC Metal Siemens, l'interface d'écran tactile LCD.

Conception standard chargée R22, CFC Free R407C, R410A, R404A, R134A pour l'option.

380V-415V / 50Hz 3ph pour la conception standard. Différence de conception sur la demande du client telles que 220-570V 60Hz 3ph pour les clients des Philippines, du Mexique ou des États-Unis.

4. Quelles sont les principaux composants de l'unité de refroidisseur à vis refroidie à l'air industriel de 100 tonnes

4.1 Compresseur

Le compresseur est le moteur clé de l'unité de refroidisseur de vis refroidi par l'air industriel car il produit des variations de pression pour remuer le réfrigérant.

Pour 100 tonnes unité de refroidisseur à vis refroidie à l'air 350 kW, qui est avec une unité de marque de vis de virs ou de bizter de la marque Hanbell pour une capacité de réfrigération requise, en utilisant un réfrigérant R407C, cette compresse de marque est avec une efficacité de réfrigération élevée, un faible bruit, une économie d'énergie, une protection de l'environnement et une durée de la marque, une sécurité et une stabilité.

Chaque compresseur de vis avec 4 étapes de contrôle d'énergie 25% -50% -75% -100% pour s'assurer que tout le refroidisseur de vis est stable et garantit des performances de réfrigération élevées.

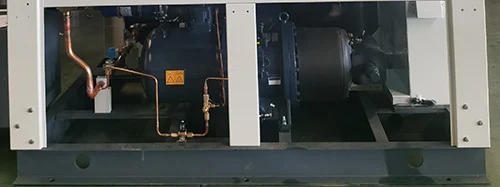

Compresseur à vis Hanbell

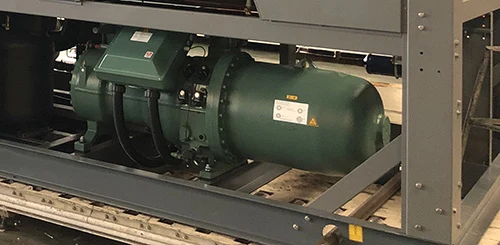

Compresseur à vis de bizter

4.2 Évaporateur

L'évaporateur est un composant crucial de l'unité de refroidisseur à vis refroidi par l'air industriel, car il est responsable de l'extraction de la chaleur du liquide refroidie, il est situé entre le compresseur et la soupape d'expansion. Le refroidisseur du compresseur à vis utilise l'échangeur de chaleur de type en boucle fermée très efficace comme l'évaporateur.

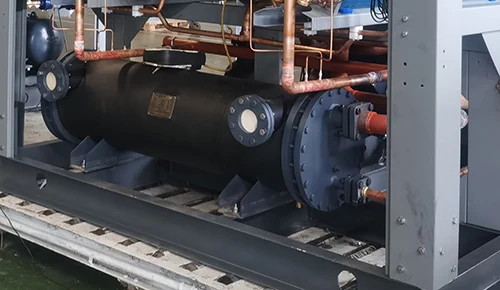

Évaporateur de coque et de tube

5.3 Condenseur

Le condenseur pour l'unité de refroidisseur à vis refroidi par l'air est équipé de nageoires de couture croisée et de tubes de cuivre filetés femelles pour une efficacité d'échange de chaleur élevée et une bonne stabilité.

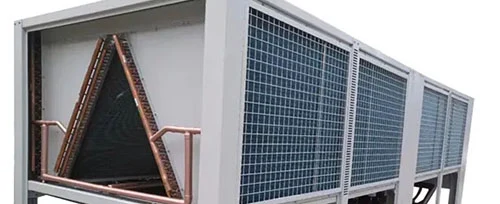

Fin en aluminium + condenseur de ventilateur

5.4 Panneau de contrôleur

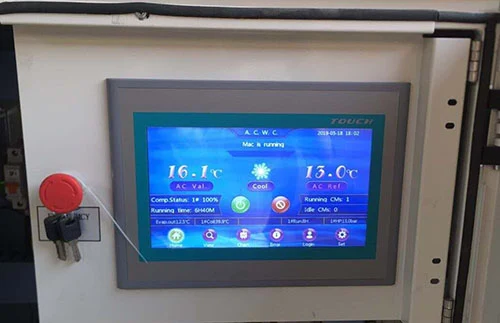

Les refroidisseurs Tongwei utilisent un système de contrôle PLC intégré avec une interface humaine-ordinateur et un grand panneau d'écran tactile LED.

Panneau de contrôleur PLC

5. Comment puis-je choisir la bonne unité de refroidisseur à vis refroidie à l'air industriel?

Il y a cinq spécifications d'important refroidisseurs que vous devez considérer lorsque vous choisissez un refroidisseur pour votre application: la capacité de refroidissement du refroidisseur, la tension requise pour le fonctionnement, la puissance de pompe et le débit associés (contactez-nous pour la sélection personnalisée), le réfrigérant et le type d'évaporateur.

5.1 Calculer la capacité de refroidissement droit pour le refroidisseur

L'un des plus fréquemment nous demandions comment nous pouvons connaître la capacité de refroidissement des refroidisseurs.  Nous utilisons KW, ton, mais / h, kcal / h pour choisir la capacité de refroidissement du refroidisseur: 1 kW = 860 kcal / h;  1 tonne = 3,517 kW;

1 kW = 3412 btu / h;

Il existe également une formule pour calculer la capacité de refroidissement du refroidisseur:.

Capacité de refroidissement (kW) = débit (M3 / H) * Changement temporaire (T1-T2) /0.86

Charge de chaleur = C (chaleur spécifique) * M (sortie de qualité par heure) * Changement temporaire (T1-T2)

Surdimensionner le refroidisseur de 20% de taille idéale en kw = kW x 1.2

Notté: T1: Température de l'eau entrante (℃) T2: Température de l'eau refroidie requise (℃)

Par exemple, quelle taille de refroidisseur est nécessaire pour refroidir 10 m³ d'eau de 35 ° C à 15 ° C en 1 heure?

Différentiel de température = 35 ℃ -15 ℃ = 20 ℃

Débit d'eau = 10 m³ / heure

Capacité de refroidissement en kW = 10 x 20 ÷ 0,86 = 232 kW

Surdimension le refroidisseur = 232 x 1,2 = 278,4kw

278,4 kW La capacité de refroidissement du refroidissement est nécessaire.

5.2 puissance

Différents pays et régions ont des normes différentes pour l'électricité industrielle, les alimentations communes sont 208-230 V, 380-420V, 440-480V, 50Hz ou 60Hz, 3phases.

Tels aux Philippines, l'alimentation est 220V 60Hz 3ph, 380V 60Hz 3ph, 460V 60Hz 3ph;

À Singapour et en Malaisie, l'alimentation électrique est de 415V 50Hz 3ph;

Au Mexique, l'alimentation électrique est de 220 V 60 Hz 3ph;

Aux États-Unis, l'alimentation est 208V 60Hz 3ph; 575V 60Hz 3ph; 480V 60Hz 3ph et ainsi de suite

5.3 réfrigérant

R22, R407C, R404A, R134A sont des choix facultatifs.

R22: bon effet de refroidissement, mais R22 est considéré comme un puissant gaz à effet de serre, il est donc interdit dans la plupart des pays.

R407C: Un bon remplacement pour R22, bon effet de refroidissement.

R404A: adapté à l'application qui nécessite une basse température (en dessous de -10 ° C).

R134A: un gaz non fracassable utilisé principalement comme un réfrigérant «à haute température», adapté au refroidisseur refroidi par air travaillant à une température ambiante élevée supérieure à 50 ℃.

5.4 Évaporateur Choisissez

Le refroidisseur à vis refroidi par l'air utilise généralement un évaporateur: il suffit d'échangeur de chaleur de coquilles et de tube.

5.5 Capacité du réservoir d'eau tampon Choisissez

La capacité du réservoir de tampon peut être personnalisée en fonction des besoins spécifiques. Il peut tamponner une charge de chaleur plus grande, stocker plus d'eau réfrigérée.

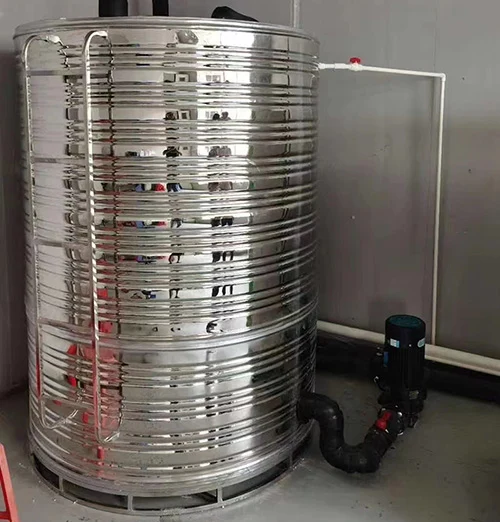

304 réservoir d'eau en acier inoxydable

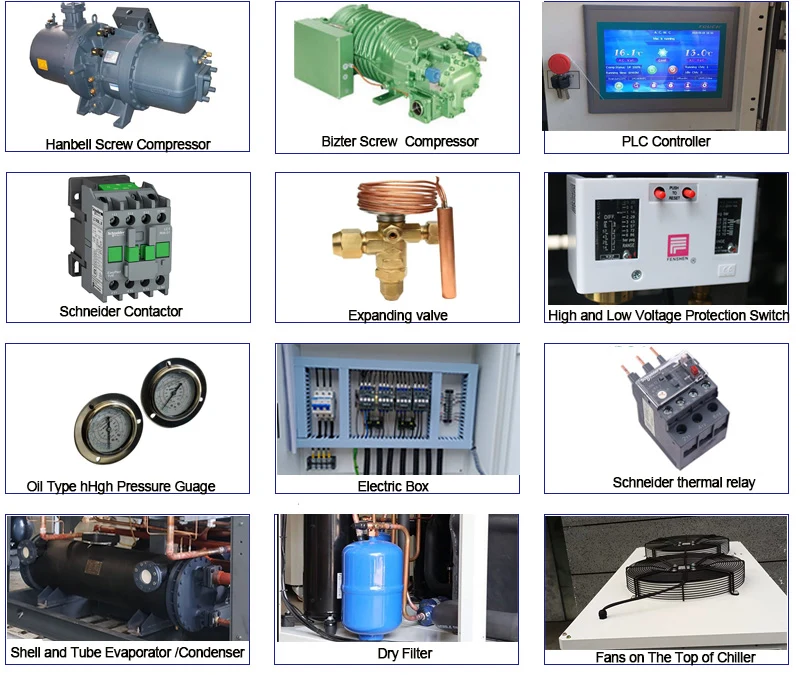

6. partie de la pièce pour refroidisseur à vis refroidie par l'air

7. Quelle est la différence entre le refroidisseur à vis refroidi à l'air et un refroidisseur à vis refroidi

Les refroidisseurs de type vis refroidis et refroidis par eau sont tous deux des types de refroidisseurs à vis utilisés pour les applications de refroidissement dans diverses industries.

La principale différence entre le refroidisseur de type vis refroidi à l'air et le type de type vis refroidi à l'eau est le condenseur:

Le condenseur d'un refroidisseur de type vis refroidi par l'air est refroidi par l'air ambiant, que la chaleur générée pendant le processus de refroidissement est dissipée dans l'air environnant;

Chiller de type vis refroidi à l'eau avec une coquille et un condenseur de type eau en coquille qui est fixé à une tour de refroidissement et est généralement utilisé dans des installations moyennes et larges où l'eau est disponible. Ainsi, le refroidisseur à vis refroidi à l'eau a besoin de se connecter avec la tour de refroidissement à l'eau et la pompe de refroidissement à l'eau à l'extérieur, l'installation est plus de problème que le refroidisseur de vis refroidi par l'air.

Mais si votre température ambiante est très élevée au-dessus de 50 ℃, nous vous suggérons d'utiliser le refroidisseur de vis refroidi par l'air, car le refroidisseur à vis refroidi par l'air peut consommer plus d'énergie pour obtenir la même capacité de refroidissement en raison des limites de l'air comme moyen d'échange de chaleur et le refroidisseur de vis refroidi par l'eau utilise une source d'eau constante pour une dissipation de chaleur plus stable et efficace, donc dans votre application ambiante.

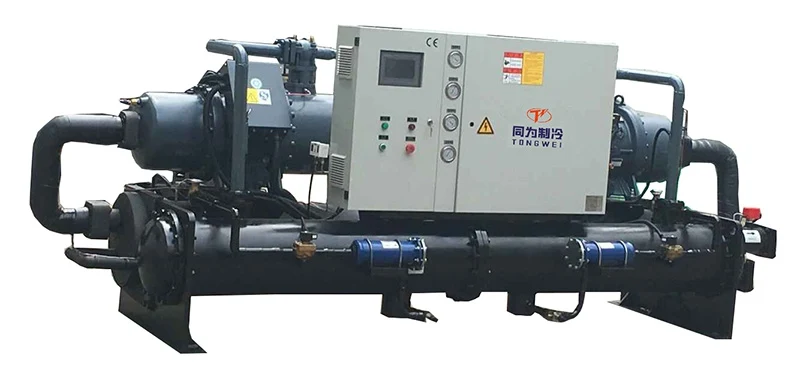

Refroidisseur à vis refroidie à l'eau

8. Applications industrielles de l'unité de refroidissement à vis refroidie à l'air industriel

Les unités de refroidisseur à vis refroidies par l'air industriel sont un système de réfrigération très populaire qui peut fournir des sources de refroidissement d'eau stables et fiables pour une utilisation industrielle et commerciale.

Les refroidisseurs à vis refroidis à l'air sont également largement utilisés dans l'industrie du plastique, l'industrie alimentaire, l'industrie chimique et le refroidissement en ciment / béton.

8.1 Industrie du plastique

Les refroidisseurs à vis refroidis par air sont également largement utilisés dans le traitement du plastique et l'industrie du plastique, y compris le moulage par injection plastique, l'extrude en plastique et les lignes d'extrusion, les machines de moulage par ballon.

La fonction de l'utilisation d'un refroidisseur à vis refroidi par l'air est de fournir le débit d'eau de refroidissement pour refroidir la température du moule en plastique pour s'assurer que la qualité du produit et l'efficacité de la production.

Chiller à vis refroidi à l'air pour l'industrie du plastique

8.2 Industrie des aliments et des boissons

Les refroidisseurs à vis refroidis à l'air sont un moyen efficace de refroidir vos produits sans congélation dans le navire de fabrication. Certains exemples tels que la fermentation du vin, le refroidisseur de bière / brasserie, les refroidisseurs à eau gazéifiés et les processus laitiers ont tous été améliorés avec l'utilisation de refroidisseur de défilement refroidi par eau. L'eau est réfrigérée dans les refroidisseurs, puis coule à travers des tubes à boucle fermée attachés aux conteneurs des aliments et des boissons de l'échangeur de chaleur. Cela empêche la corrosion métallique souvent trouvée dans l'eau et maintient également votre produit à une température cohérente. Que vous ayez besoin de la meilleure levure pour garder votre vin en fermentation ou empêcher votre lait de devenir rance, un refroidisseur à vis peut vous aider à atteindre vos résultats idéaux.

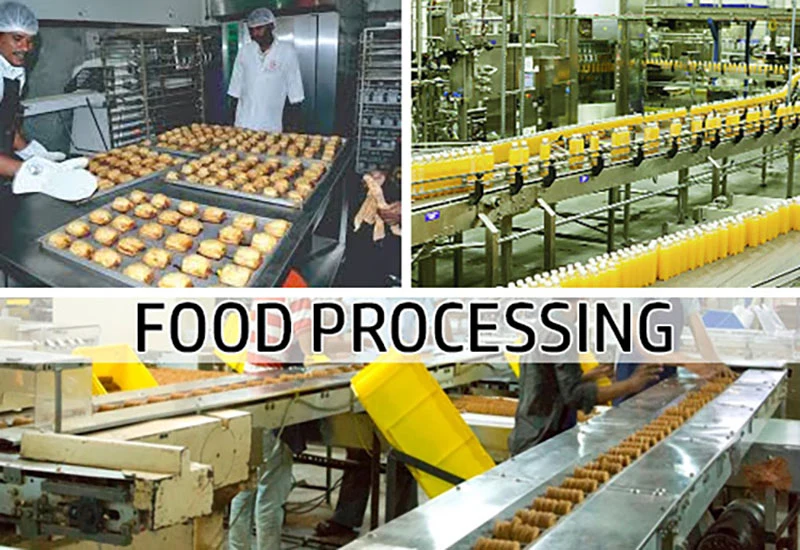

Chiller à vis refroidi à l'air pour l'industrie alimentaire

8.3 Industrie chimique

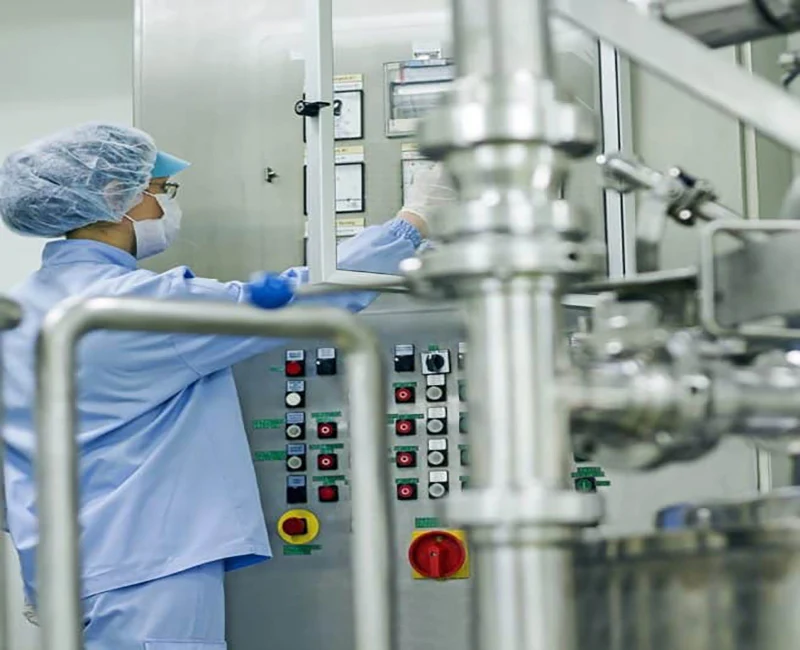

L'industrie pharmaceutique prépare les médicaments en traitant à travers différents paramètres de chauffage et de refroidissement comme le mélange, l'extrusion, le mélange, le refroidisseur de vis refroidi par l'air sont des machines de refroidissement fournissant de l'eau de refroidissement à basse température, réduisent la température des machines chimiques et le traitement de refroidissement pharmaceutique.

Chiller à vis refroidi à l'air pour l'industrie chimique

8.4 refroidissement du ciment / en béton

La production de ciment implique une série de réactions chimiques qui génèrent des quantités importantes de chaleur. L'intérêt est généralement mélangé avec de l'eau à partir du matériau connu sous le nom de béton dont la température est dans une large mesure déterminée par l'eau utilisée dans la combinaison chimique des agrégats de ciment et de l'eau.

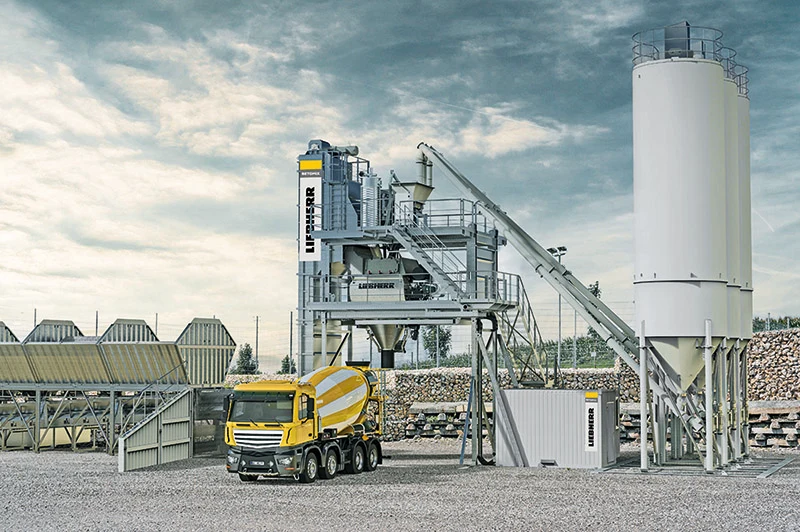

Refroidisseur à vis pour le refroidissement du ciment et du béton

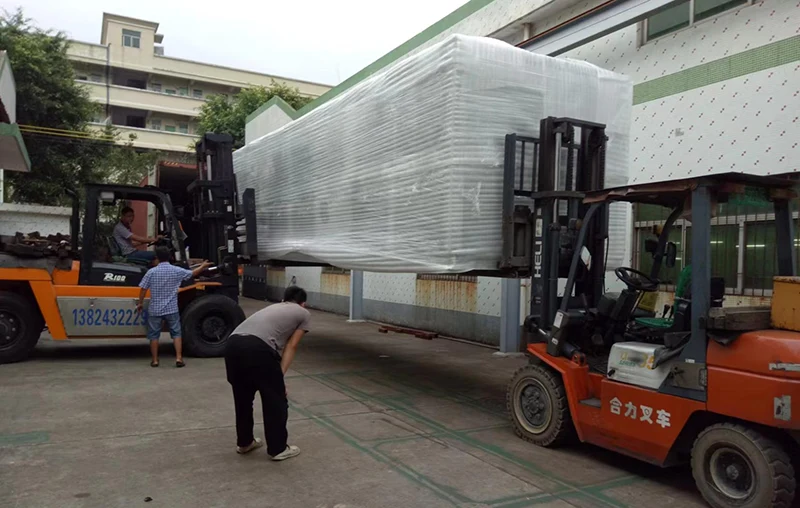

9.Sipperie de 100 tonnes 350 kW d'unité de refroidisseur de vis refroidie à l'air industriel

En tant que fournisseur et exportateur de refroidisseur d'eau professionnel, nous avons notre propre transfert d'expédition pour organiser l'expédition. Notre machine à refroidissement est avec un contreplaqué, qui empêche les dommages pendant le transport et respecte les normes d'exportation. Il y a trois façons de livrer votre unité de refroidissement:

1. Ship par air: Comme le refroidisseur est avec le compresseur, la pompe à eau et les ventilateurs, le réfrigérant comprimé et l'huile à l'intérieur du compresseur est un élément dangereux avec la possibilité d'explosion, il doit donc libérer le réfrigérant comprimé avant le transport. (Cela signifie que le refroidisseur d'eau sans réfrigérant lors du choix de cette voie d'expédition. Après l'arrivée de la machine à votre destination, vous devez ajouter un réfrigérant par des professionnels locaux. La compagnie aérienne nous demande également de fournir de nombreux documents pour prouver que le coût du refroidisseur n'est donc pas un produit dangereux pour la livraison n'est pas le mode de transport recommandé à notre client.

2. Ship by Sea: Le temps de transport est plus long que par l'air, mais le coût de fret est bon marché, et il n'est pas nécessaire d'ajouter un réfrigérant après l'arrivée de l'équipement à la destination. Cette voie d'expédition est le mode de transport le plus approprié pour vous pour livrer votre port local.

3.Si vous avez votre propre conteneur d'expédition dans votre autre fournisseur en Chine, nous pouvons vous aider à livrer la machine de refroidissement à votre fournisseur dans n'importe quelle ville de Chine.
