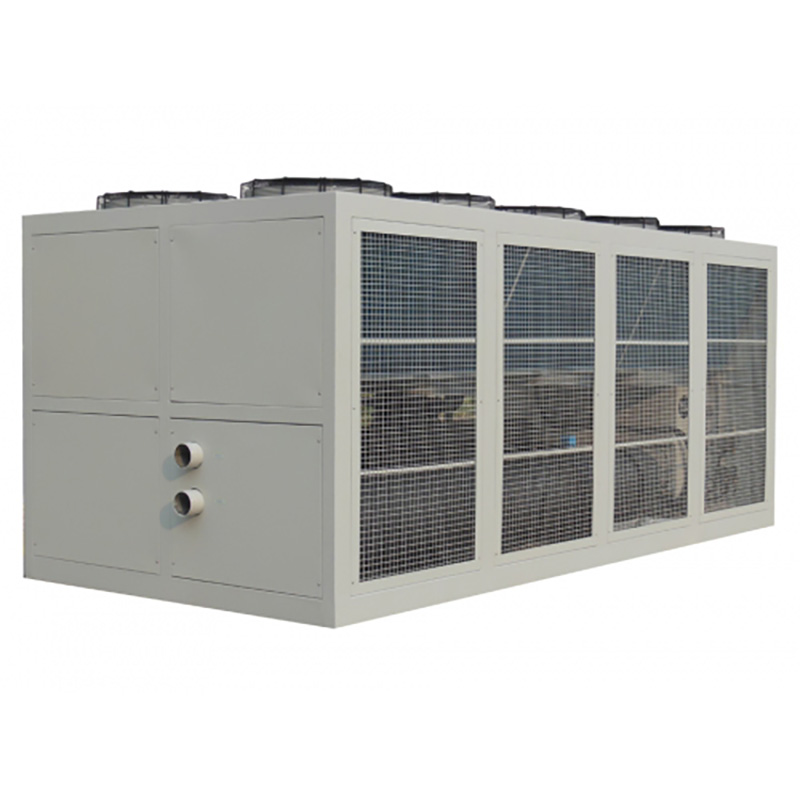

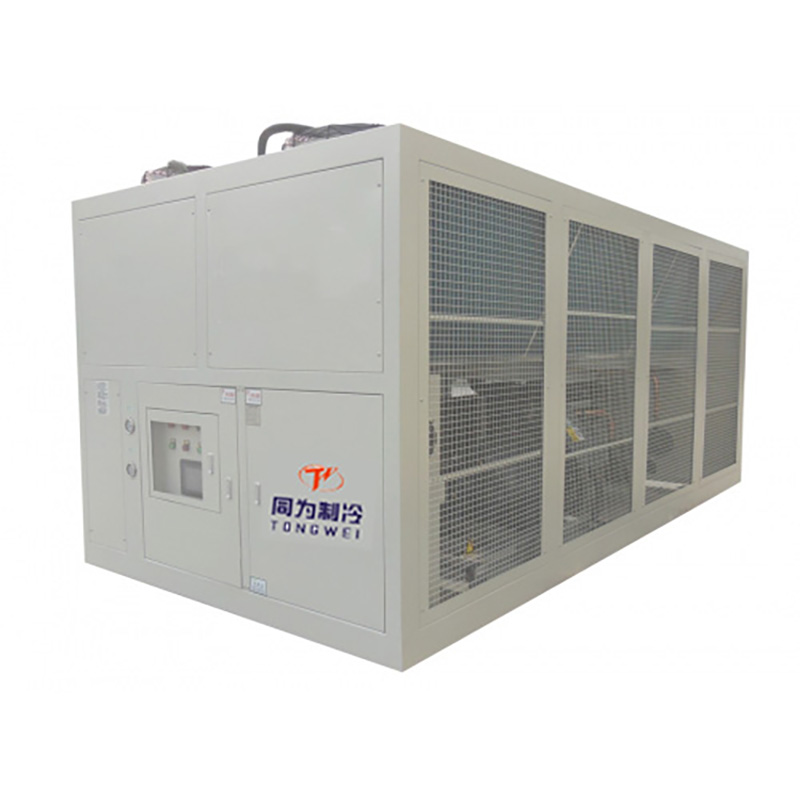

Refroidisseurs d'eau stationnaires refroidis par air de 140 tonnes
  • Refroidisseurs d'eau stationnaires refroidis par air de 140 tonnesRefroidisseurs d'eau stationnaires refroidis par air de 140 tonnes
  • Refroidisseurs d'eau stationnaires refroidis par air de 140 tonnesRefroidisseurs d'eau stationnaires refroidis par air de 140 tonnes
  • Refroidisseurs d'eau stationnaires refroidis par air de 140 tonnesRefroidisseurs d'eau stationnaires refroidis par air de 140 tonnes

Refroidisseurs d'eau stationnaires refroidis par air de 140 tonnes

Tongwei est un fournisseur et fabricant fiable et professionnel de refroidisseurs d'eau stationnaires refroidis par air de 140 tonnes en Chine, qui peut fournir différents types de tailles de refroidisseurs pour répondre à vos besoins. Le refroidisseur stationnaire refroidi par air de 140 tonnes est doté de composants de marque de qualité supérieure tels qu'un condenseur refroidi par air, un compresseur à vis Hanbell/bitzer, un échangeur de chaleur de type calandre et tube, un contrôleur de température PLC. Il n'est pas nécessaire d'installer une tour de refroidissement et une installation, un fonctionnement et une maintenance faciles. Ce refroidisseur à vis refroidi par air peut refroidir votre application de 5 ℃ à 25 ℃. Nous avons de nombreux modèles de refroidisseurs en stock à vendre et disponibles pour une expédition immédiate.

Modèle de refroidisseur : TW-495ADH
Capacité de refroidissement : 494 KW (424 840 kcal/h)
Réfrigérant : R22/R407c/R134A
Alimentation : 380 V/50 HZ/3PH (standard) / 208-480 V/60 HZ/3PH (personnalisé)
Marque du compresseur : Compresseur à vis Hanbell/Bitzer
Type d'évaporateur : Coque et tube (personnalisés)

envoyer une demande

Description du produit


Refroidisseurs d'eau stationnaires refroidis par air de 140 tonnes/500 kW

Tongwei est l’un des principaux fabricants et fournisseurs chinois de refroidisseurs d’eau refroidis par air stationnaires de 140 tonnes. Le refroidisseur d'eau stationnaire refroidi par air fait référence à tout refroidisseur qui ne comprend pas de pompe ni de réservoir d'eau. Le composant principal est un refroidisseur autonome qui doit être raccordé à une pompe et à un réservoir ou à une piscine séparé pour fonctionner. Ce système de refroidissement dispose généralement de commandes séparées pour le refroidisseur et la ou les pompes, avec des connexions électriques pour chaque composant. Idéalement, les commandes devraient être câblées ensemble pour empêcher le refroidisseur de refroidir jusqu'à ce que la pompe de circulation soit en marche.


Le refroidisseur d'eau stationnaire refroidi par air de 140 tonnes est équipé de deux unités de compresseur à vis semi-hermétique Hanbell utilisant les R407c, R22, R134a, et R404a, tous disponibles en fonction des conditions de fonctionnement du refroidisseur à vis, des exigences de l'application et de la température ambiante. Le refroidisseur stationnaire est largement utilisé pour le moulage sous pression, le caoutchouc, l'impression, le moulage par injection de plastique, la production de boissons, le polissage des métaux, les industries pharmaceutiques et d'autres industries.


En tant que fabricant et fournisseur professionnel de refroidisseurs en Chine, nous pouvons fournir une gamme complète de refroidisseurs fixes, avec une capacité de refroidissement de 30 KW à 1 000 KW et la plage de contrôle de la température du refroidisseur est de +25 ℃ à -30 ℃.



Refroidisseurs d'eau refroidis par air stationnaires de 140 tonnes Spécifications techniques MODÈLE : TW-495ADH

Modèle

TW-495ADH

capacité de refroidissement nominale

kW

494

Kcal/heure

 424840

Température de l'eau glacée

5 ~ 35 ℃

Consommation maximale

kW

177.2

Pleine charge

Ampli

343

source d'énergie



3PH -380 V - 50 HZ (Standard)
3PH -220-480 V - 60 HZ (Personnalisé)

réfrigérant

taper



R407C respectueux de l'environnement

Montant des frais



63*2

contrôle



 équilibre externe du détendeur thermique

compresseur

taper



Vis semi-hermétique

Mode de démarrage



Y-△

Contrôle de capacité



0-25-50-75-100

pouvoir

kW

82*2

condenseur

taper



Manchon en laiton fileté en aluminium refroidi par air efficace

évaporateur

taper



 Coquille sèche et tube

Eau gelée

m3/heure

85

Résistance à l'eau

KPa

45

Diamètre

pouce

  6

Ventilateurs

Taper

Ventilateur à rotor externe à faible bruit de vent ou ventilateur axial en aluminium

pouvoir

kW

1.1*12

Flux d'air

m3/heure

180000

dispositifs de sécurité

Relais de surcharge pour compresseur, protection contre les surintensités, protection haute et basse pression, protection contre la surchauffe, protection du trafic, relais de protection contre les erreurs triphasées, interrupteur de niveau de liquide de refroidissement, interrupteur de débit

dimension

mm

5800*2200*2250(L*L*H)

Poids des machines

kg

3950

Poids de course

kg

80


Comment fonctionne un refroidisseur d'eau stationnaire refroidi par air de 140 tonnes ?

Refroidisseur d'eau stationnaire refroidi par air de 140 tonnes avec réservoir d'eau tampon, installation extérieure pour référence


Caractéristiques des refroidisseurs d'eau stationnaires refroidis par air de 140 tonnes

»Contrôle de l'énergie à plusieurs niveaux : réalisant une plage de régulation de l'énergie par étapes ou infinitive de 0 à 100 %, il peut économiser de l'énergie au maximum.

»Compresseur à vis Hanbell/Bizter de marque de haute qualité pour un fonctionnement silencieux et sans problème.

»Évaporateur à calandre et à tubes

»Contrôleur PLC : qui peut refléter la situation de fonctionnement, l'opération est plus pratique.

»Pas besoin de tour de refroidissement à eau

»Installation et fonctionnement faciles, faible coût de maintenance


Quels sont les principaux composants des refroidisseurs d'eau stationnaires refroidis par air de 140 tonnes

4.1 Compresseur

Le compresseur est le moteur clé des refroidisseurs stationnaires refroidis par air, car il produit des variations de pression pour remuer le réfrigérant.

Pour un refroidisseur de 140 tonnes, qui est composé de 2 unités de marque Hanbell Screw ou d'un compresseur à vis Bizter en option, cela dépend de la capacité de réfrigération requise, utilisant le réfrigérant R407C, cette compresse de marque a une efficacité de réfrigération élevée, un faible bruit, des économies d'énergie, une protection de l'environnement et une durabilité, sécurité et stabilité.

Chaque compresseur à vis avec 4 étapes de contrôle de l'énergie 25 %-50 %-75 %-100 % pour garantir la stabilité de l'ensemble du refroidisseur à vis et garantir des performances de réfrigération élevées.

Compresseur à vis Hanbell


Compresseur à vis Bitzer


4.2 Évaporateur

L'évaporateur est un élément crucial du refroidisseur à air stationnaire, car il est responsable de l'extraction de la chaleur du liquide refroidi. Il est situé entre le compresseur et le détendeur. Refroidisseur stationnaire refroidi par air Utilise un échangeur de chaleur à coque et à tube en boucle fermée très efficace comme évaporateur.



Évaporateur à calandre et à tubes


4.3 Condenseur

Le condenseur pour refroidisseur à vis refroidi par air est équipé d'ailettes transversales efficaces et de tubes en cuivre filetés femelles pour une efficacité d'échange thermique élevée et une bonne stabilité. Sa fonction est de refroidir la vapeur de réfrigérant libérée par le compresseur en un mélange liquide ou gaz-liquide. .



Condenseur à ailettes + ventilateur en aluminium


4.4 Panneau de contrôle

Les refroidisseurs Tongwei utilisent un système de contrôle PLC intégré avec une interface homme-machine et un grand écran tactile LED.

Panneau de contrôleur PLC


Refroidisseurs stationnaires refroidis par air et refroidisseurs stationnaires refroidis par eau

▪ Les refroidisseurs refroidis par air nécessitent moins d'entretien que les unités refroidies par eau.

▪ Les refroidisseurs à air ne nécessitent pas de tour de refroidissement à eau ni de pompe de refroidissement à eau de condenseur.

▪ Consomme environ 10 % d'énergie en plus qu'une unité refroidie à l'eau en raison des surfaces humides transférant mieux la chaleur que les surfaces sèches.

▪ Les refroidisseurs refroidis par air nécessitent moins d'eau.


Les systèmes de refroidissement par air sont largement utilisés dans les endroits où les ressources en eau ne sont pas suffisantes ou où la qualité de l'eau n'est pas très bonne. La partie la plus pratique est que les systèmes de refroidissement par air ne nécessitent pas de tours de refroidissement, ils sont donc faciles à installer. (Si un refroidisseur refroidi par air n’est pas ce dont vous avez besoin, veuillez vous référer au refroidisseur refroidi par eau.)

Refroidisseur stationnaire refroidi par air de 120 tonnes

Refroidisseur refroidi à l'eau stationnaire de 120 tonnes


Quelles sont les différences entre un refroidisseur stationnaire et un refroidisseur portable ?

La principale différence entre un refroidisseur stationnaire et un refroidisseur portable est la suivante :

Le refroidisseur stationnaire n'inclut pas de pompe ou de réservoir à l'intérieur, qui nécessitent un réservoir d'eau tampon et une pompe à eau à l'extérieur ;


Refroidisseur portatifcombine tous les composants nécessaires, y compris : le circuit de réfrigération, les contrôleurs à écran tactile de diagnostic complet et l'électricité, la pompe de traitement, un réservoir, facile à installer.

Refroidisseur stationnaire refroidi par air


Refroidisseur refroidi par air


Comment puis-je choisir le bon refroidisseur d’eau stationnaire refroidi par air ?

Il y a quatre spécifications importantes du refroidisseur que vous devez prendre en compte lorsque vous choisissez un refroidisseur pour votre application : la capacité de refroidissement du refroidisseur, la tension requise pour le fonctionnement, la puissance et le débit de la pompe associés (contactez-nous pour une sélection personnalisée), le réfrigérant et l'évaporateur. taper.


7.1 Calculer la bonne capacité de refroidissement pour le refroidisseur

L’une des questions les plus fréquentes demande comment connaître la capacité de refroidissement des refroidisseurs.  Nous utilisons KW, Ton, But/h, Kcal/h pour choisir la capacité de refroidissement du refroidisseur :1 KW=860 kcal/h ;  1 tonne = 3,517 kW ;  1 kW = 3 412 Btu/h ;


Il existe également une formule pour calculer la capacité de refroidissement d'un refroidisseur :.

Capacité de refroidissement (kw) = débit (m3/h) * changement de température (T1-T2)/0,86

Charge thermique = C (chaleur spécifique)* M (sortie de qualité par heure)* Changement de température (T1-T2)

Surdimensionner le refroidisseur de 20 % Taille idéale en KW = KW x 1,2

Noté : T1 : Température de l'eau entrante (℃)      T2 : Température de l'eau réfrigérée requise (℃)



Par exemple, quelle taille de refroidisseur est nécessaire pour refroidir 10 m³ d’eau de 35°c à 15°c en 1 heure ?

Différentiel de température = 35℃-15℃=20℃

Débit d'eau = 10 m³/heure

Capacité de refroidissement en KW = 10 x 20 ÷ 0,86 = 232 KW

Surdimensionner le refroidisseur = 232 x 1,2 = 278,4 kW

Une capacité de refroidissement de 278,4 kW pour le refroidisseur est requise.


7.2 Puissance

Différents pays et régions ont des normes différentes pour l'électricité industrielle, les alimentations courantes sont208-230 V, 380-420 V, 440-480 V, 50 Hz ou 60 Hz, 3 phases.

Aux Philippines, l'alimentation est de 220 V 60 Hz 3PH, 380 V 60 Hz 3PH, 460 V 60 Hz 3PH ;

à Singapour et en Malaisie, l'alimentation est de 415 V 50 Hz 3PH ;

au Mexique, l'alimentation est de 220 V 60 Hz 3PH ;

Aux États-Unis, l'alimentation est de 208 V 60 Hz 3PH, 575 V 60 Hz 3PH, 480 V 60 Hz 3PH, etc.


7.3 Réfrigérant

R22, R407C, R404A, R134A sont des choix facultatifs.

R22 : bon effet rafraîchissant, mais le R22 est considéré comme un puissant gaz à effet de serre, il est donc interdit dans la plupart des pays.

R407C : un bon remplacement du R22, bon effet de refroidissement.

R404A : convient aux applications nécessitant une basse température (inférieure à -10°c).

R134A : un gaz ininflammable utilisé principalement comme réfrigérant « haute température », adapté aux refroidisseurs à air fonctionnant à une température ambiante élevée supérieure à 50 ℃.


7.4 Choix de l'évaporateur

Le refroidisseur à vis refroidi par air utilise généralement un seul évaporateur : il suffitéchangeur de chaleur à calandre et à tubes.Évaporateur de type calandre et tubulaire, qui nécessite le raccordement d'un réservoir tampon d'eau supplémentaire.


7.5 Capacité du réservoir d'eau tampon Choisir

La capacité du réservoir tampon peut être personnalisée en fonction des besoins spécifiques. Il peut tamponner une charge thermique plus importante et stocker plus d’eau réfrigérée.

Réservoir d'eau en acier inoxydable 304


Pièce de rechange pour refroidisseur à vis refroidi par air


Applications industrielles du refroidisseur d'eau stationnaire refroidi par air

Les refroidisseurs stationnaires sont un système de réfrigération très populaire qui peut fournir des sources de refroidissement par eau stables et fiables pour un usage industriel et commercial. Les refroidisseurs à vis refroidis par air sont également largement utilisés dans l'industrie du plastique, l'industrie alimentaire, l'industrie chimique et le refroidissement du ciment/béton.


8.1 Industrie du plastique

Les refroidisseurs stationnaires refroidis par air sont également largement utilisés dans la transformation du plastique et l'industrie du plastique, notamment le moulage par injection de plastique, les lignes d'extrusion et d'extrusion de plastique et les machines de moulage par soufflage.

La fonction de l'utilisation d'un refroidisseur à vis refroidi par air est de fournir le débit d'eau de refroidissement pour refroidir la température du moule en plastique afin de garantir la qualité du produit et l'efficacité de la production.

Refroidisseur stationnaire refroidi par air pour l'industrie du plastique


9.2 Industrie alimentaire

Les refroidisseurs à air sont importants dans l'industrie alimentaire pour maintenir le contrôle de la température, préserver la qualité, prendre en charge divers processus de production et se conformer aux réglementations.

Refroidisseur d'eau refroidi par air stationnaire pour l'industrie alimentaire


8.3 Industrie chimique

L'industrie pharmaceutique prépare les médicaments en les traitant selon différents paramètres de chauffage et de refroidissement, car le mélange, l'extrusion, le mélange et les refroidisseurs à vis refroidis par air sont des machines de refroidissement fournissant de l'eau de refroidissement à basse température, réduisant la température des machines chimiques et du traitement de refroidissement pharmaceutique.

Refroidisseur à vis refroidi par air pour l'industrie chimique


4 Refroidissement du ciment/béton

La production de ciment implique une série de réactions chimiques qui génèrent des quantités importantes de chaleur. Le ciment est généralement mélangé à de l'eau pour obtenir un matériau appelé béton dont la température est en grande partie déterminée par l'eau utilisée dans la combinaison chimique des granulats de ciment et de l'eau.

10. Mode d'expédition du refroidisseur d'eau stationnaire refroidi par air.


En tant que fournisseur et exportateur professionnel de refroidisseurs d'eau, nous avons notre propre transitaire pour organiser l'expédition. Notre machine de refroidissement est dotée d'un emballage en contreplaqué, qui évite les dommages pendant le transport et répond aux normes d'exportation. Il existe trois façons de livrer votre unité de refroidissement :


1. Expédié par avion : comme le refroidisseur est équipé d'un compresseur, d'une pompe à eau et de ventilateurs, le réfrigérant comprimé et l'huile à l'intérieur du compresseur sont un article dangereux avec possibilité d'explosion, il doit donc libérer le réfrigérant comprimé avant le transport. (Cela signifie que le refroidisseur d'eau ne contient pas de réfrigérant lorsque vous choisissez ce mode d'expédition. Une fois la machine arrivée à destination, vous devez ajouter du réfrigérant par des professionnels locaux. La compagnie aérienne nous demande également de fournir de nombreux documents pour prouver que le refroidisseur n'est pas un produit dangereux. Le coût du transport aérien est très élevé et peut être supérieur au coût du refroidisseur. La livraison par avion n'est donc pas le mode de transport recommandé à notre client.


2. Expédition par mer : le temps de transport est plus long que par voie aérienne, mais les frais de transport sont bon marché et il n'est pas nécessaire d'ajouter du réfrigérant une fois l'équipement arrivé à destination. Ce mode d'expédition est le mode de transport le plus approprié pour vous. pour livrer votre port local.


3.Si vous avez votre propre conteneur d'expédition chez votre autre fournisseur en Chine, nous pouvons vous aider à livrer la machine de refroidissement à votre fournisseur dans n'importe quelle ville de Chine.


Pourquoi devriez-vous choisir Tongwei pour votre fournisseur de refroidisseurs d'eau stationnaires refroidis par air de 140 tonnes ?

▪ Une expérience à laquelle vous pouvez faire confiance

Nous concevons et construisons des refroidisseurs d'eau depuis plus de 15 ans. Du refroidisseur refroidi par air aux refroidisseurs refroidis par eau et tout le reste, nous avons construit des refroidisseurs pour presque toutes les industries et toutes les applications.


▪ Devis rapide

Obtenez un devis pour votre projet dès aujourd'hui ! Nous fournissons généralement un devis personnalisé dans les 2 heures.


▪ Service client 24h/24 et 7j/7

Croyez que nous serons toujours à vos côtés. Que vous ayez une question ou besoin d'un devis, il y a toujours quelqu'un qui répond au téléphone 24h/24.


▪ Machine durable et fiable

Nos produits sont fabriqués à partir de matériaux de haute qualité et nous offrons une garantie compétitive sur tous les refroidisseurs industriels.
