Unité de refroidissement industrielle de 20 tonnes pour le broyage de meunier

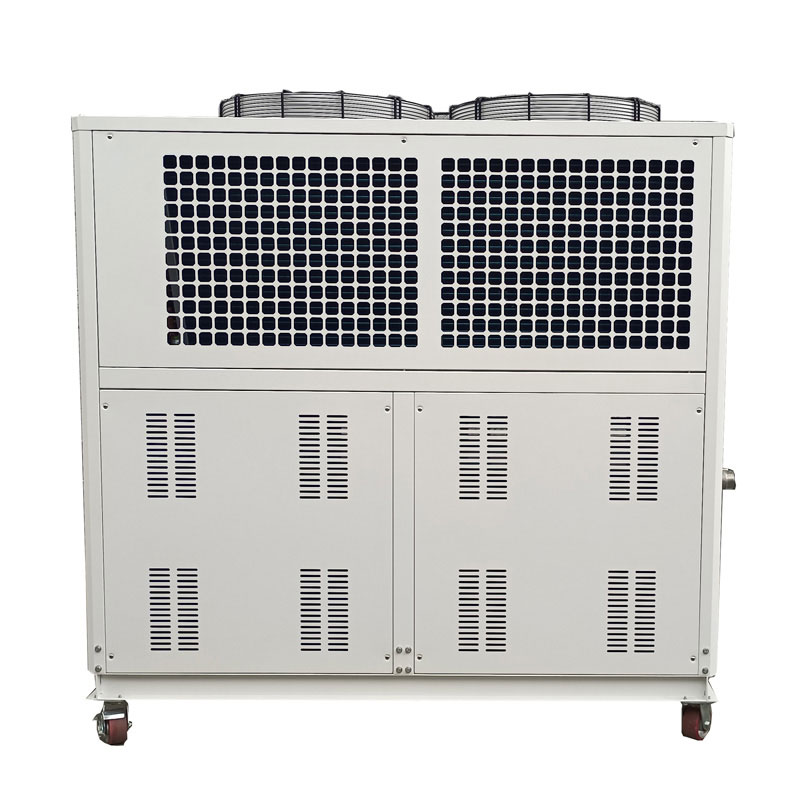

Unité de refroidissement industrielle de 20 tonnes 70KW pour rectifier Miller

Une unité de refroidissement industrielle de 20 tonnes de haute qualité pour le broyage de meuniers est proposée par les fabricants chinois Tongwei. L'unité de refroidissement industrielle est un type de dispositif de réfrigération utilisé pour refroidir les fluides dans les équipements industriels, fonctionnant instantanément avec une pression et une vitesse de fluide constantes dans un système en boucle fermée. Comme dans le processus de meulage, la forte collision et la friction entre le matériau et le support de ponçage générera beaucoup de chaleur, ce qui peut faire dépasser la température de protection du broyeur/broyeur à sable et la qualité du produit sera affectée, à ce moment, le moulin à sable doit être équipé d'un système d'eau de refroidissement , L'unité de refroidissement industrielle pour le broyage Miller conçue par Tongwei est votre meilleur choix. Unité de refroidissement industrielle de 20 tonnes pour le broyage du modèle Miller TW-25AD avec une capacité de refroidissement d'environ 60 000 kcal/h (230 000 Btu/h). Elle comprend DEUX compresseurs Panasonic Scroll 12,5 HP utilisant un réfrigérant R410A/R407C respectueux de l'environnement, un condenseur refroidi par air, des ailettes de condenseur. , bobine SS dans l'échangeur de chaleur du réservoir d'eau, pompe à eau, circuit de réfrigération, détendeur et dispositifs de protection, contrôleur de température. Il est équipé de ventilateurs sur le dessus du refroidisseur, il n'est donc pas nécessaire d'installer une tour de refroidissement, qui s'installe facilement.

En tant que fabricant et fournisseur professionnel d'unités de refroidissement industrielles depuis plus de 15 ans, Tongwei est toujours heureux de fournir notre service gratuit et notre assistance technique accessibles à nos clients, donc si vous ne savez pas comment sélectionner un refroidisseur approprié pour votre broyeur/broyeur à sable. Machines, veuillez nous contacter gratuitement, nous vous proposerons notre meilleure solution de refroidissement pour vos applications, basée sur notre riche expérience.

Unité de refroidissement industrielle de 20 tonnes pour le meulage de spécifications techniques de Miller MODÈLE : TW-25AD

Caractéristiques et avantages de l'unité de refroidissement industrielle pour le broyage de meunier

» L'unité de refroidissement industrielle de marque Tognwei pour broyeur est dotée d'un système de protection électrique complet, tel qu'une protection contre la séquence de phase/le manque de phase, une protection contre les surcharges de courant, une protection haute et basse tension pour assurer le fonctionnement normal.

»Alimentation triphasée 208-570V 60HZ personnalisée pour les clients des États-Unis, des Philippines, du Mexique et du Pérou

» L'unité de refroidissement industrielle pour broyeur est équipée d'un réfrigérant R22, R407c, R410a, R134a en option. Si vous souhaitez que le refroidisseur soit installé et fonctionne en dessous d'une température ambiante élevée de 55 ℃ avec une alarme haute pression, vous pouvez utiliser le réfrigérant R134A respectueux de l'environnement.

» Unité de refroidissement industrielle pour broyeur et systèmes de refroidissement par eau fabriqués par Tongwei, qui, avec tous les modèles et capacités de refroidissement, sont disponibles de 5 tonnes à 100 tonnes pour refroidir différents types de machines de broyeur à sable.

»Compresseur à spirale ou à vis de haute qualité

» Bobine SS dans le réservoir d'eau, la coque et le tube ou l'évaporateur SS PHE en option

Quels sont les principaux composants de l'unité de refroidissement industrielle de 20 tonnes pour le broyage de Miller

3.1 Compresseur

Le compresseur est le moteur clé des unités de refroidissement industrielles car il produit des variations de pression pour remuer le réfrigérant.

Pour une unité de refroidissement industrielle de 20 tonnes 70KW pour le broyage de meunier, qui est équipée de DEUX unités de compresseur de marque Panasonic / Danfoss de 12,5 HP, utilisant le réfrigérant R410A / R407C / R134a, cette compresse de marque présente une efficacité de réfrigération élevée, un faible bruit, des économies d'énergie, une protection de l'environnement et durabilité, sécurité et stabilité.

Compresseur Panasonic

3.2 Évaporateur

L'évaporateur est un élément crucial du refroidisseur industriel, car il est responsable de l'extraction de la chaleur du liquide refroidi. Il est situé entre le compresseur et le détendeur. Il existe trois types d'évaporateurs :évaporateur à serpentin dans le réservoir d'eau, évaporateur à calandre et à tubes, évaporateur à plaques en acier inoxydable 304SS.

Serpentin dans l'évaporateur du réservoir d'eau SS

Type de plaque SS + évaporateur de réservoir d'eau

Évaporateur à calandre et à tubes

3.3 Pompe à eau

La pompe à eau est conçue pour augmenter la pression et le débit de l'eau glacée dans un espace fermé.

la pression de l'eau de la pompe à eau pour le refroidisseur est d'environ 2 bars, mais si vous avez besoin d'une pression d'eau plus élevée, veuillez nous le dire lors de votre demande. Par exemple, lorsque vous utilisez des refroidisseurs pour refroidir la machine de soufflage de bouteilles, la pression de l'eau pour la pompe à eau a besoin d'environ 4 bar .

Pompe à eau

Pompe à eau haute pression

3.4 Condenseur

Le condenseur pour refroidisseur à air industriel est équipé d'ailettes transversales efficaces et de tubes en cuivre filetés femelles pour une efficacité d'échange thermique élevée et une bonne stabilité. Sa fonction est de refroidir la vapeur de réfrigérant libérée par le compresseur en un mélange liquide ou gaz-liquide. .

Condenseur à ailettes + ventilateur en aluminium

3.5 Panneau de contrôle

Les refroidisseurs Tongwei utilisent un contrôleur de température numérique de précision, un port de communication RS485, qui peut effectuer une surveillance et un contrôle à distance. Opération simple, faible taux de défaillance, facteur de sécurité élevé, installation facile.

Panneau de contrôleur

Pièce de rechange pour unité de refroidissement industrielle

Comment puis-je choisir la bonne unité de refroidissement industrielle de 20 tonnes pour le broyeur pour votre application ?

Il y a cinq spécifications importantes du refroidisseur que vous devez prendre en compte lorsque vous choisissez un refroidisseur pour votre application : la capacité de refroidissement du refroidisseur, la tension requise pour le fonctionnement, la puissance et le débit de la pompe associés (contactez-nous pour une sélection personnalisée), le réfrigérant et l'évaporateur. taper.

5.1 Calculer la capacité de refroidissement appropriée pour le refroidisseur

L’une des questions les plus fréquentes demande comment connaître la capacité de refroidissement des refroidisseurs.  Nous utilisons KW, Ton, But/h, Kcal/h pour choisir la capacité de refroidissement du refroidisseur :1 KW=860 kcal/h ;  1 tonne = 3,517 kW ; 1 kW = 3 412 Btu/h ;

Il existe également une formule pour calculer la capacité de refroidissement d'un refroidisseur :.

Capacité de refroidissement (kw) = débit (m3/h) * changement de température (T1-T2)/0,86

Charge thermique = C (chaleur spécifique)* M (sortie de qualité par heure)* Changement de température (T1-T2)

Surdimensionner le refroidisseur de 20 % Taille idéale en KW = KW x 1,2

Noté : T1 : Température de l'eau entrante (℃)      T2 : Température de l'eau réfrigérée requise (℃)

Par exemple, quelle taille de refroidisseur est nécessaire pour refroidir 10 m³ d’eau de 35°c à 15°c en 1 heure ?

Différentiel de température = 35℃-15℃=20℃

Débit d'eau = 10 m³/heure

Capacité de refroidissement en KW = 10 x 20 ÷ 0,86 = 232 KW

Surdimensionner le refroidisseur = 232 x 1,2 = 278,4 kW

Une capacité de refroidissement de 278,4 kW pour le refroidisseur est requise.

5.2 Puissance

Différents pays et régions ont des normes différentes pour l'électricité industrielle, les alimentations courantes sont208-230 V, 380-420 V, 440-480 V, 50 Hz ou 60 Hz, 3 phases.

Aux Philippines, l'alimentation est de 220 V 60 Hz 3PH, 380 V 60 Hz 3PH, 460 V 60 Hz 3PH ;

à Singapour et en Malaisie, l'alimentation est de 415 V 50 Hz 3PH ;

au Mexique, l'alimentation est de 220 V 60 Hz 3PH ;

Aux États-Unis, l'alimentation est de 208 V 60 Hz 3PH, 575 V 60 Hz 3PH, 480 V 60 Hz 3PH, etc.

5.3 Pompe à eau

Lorsque vous décidez de la capacité/tonnage du refroidisseur, nous vous recommanderons la pompe appropriée en KW, dont la pompe à eau standard est d'environ 2 bars. Si vous avez besoin d'une pression d'eau plus élevée, veuillez nous contacter lors de votre demande.

5.4 Réfrigérant

R22, R410A, R407C, R404A, R134A sont des choix facultatifs.

R22 : bon effet rafraîchissant, mais le R22 est considéré comme un puissant gaz à effet de serre, il est donc interdit dans la plupart des pays.

R410A : respectueux de l'environnement, le R-410A a remplacé le R-22 en tant que réfrigérant préféré pour une utilisation dans les climatiseurs résidentiels et commerciaux au Japon, en Europe et aux États-Unis. Le R-410A fonctionne à des pressions plus élevées que les autres réfrigérants.

R407C : un bon remplacement du R22, bon effet de refroidissement.

R404A : convient aux applications nécessitant une basse température (inférieure à -10°c).

R134A : un gaz ininflammable utilisé principalement comme réfrigérant « haute température », adapté aux refroidisseurs à air fonctionnant à une température ambiante élevée supérieure à 50 ℃.

5.5 Choix de l'évaporateur

Les refroidisseurs ont généralement deux types d'évaporateurs : l'un estserpentin dans l'évaporateur du réservoir d'eau, l'autre estévaporateur à calandre et à tubes.

Évaporateur à serpentin et à réservoir, doté d'un réservoir de stockage d'eau intégré pour une utilisation plus pratique, il n'y a donc pas besoin de réservoirs tampons supplémentaires. C'est également notre évaporateur standard pour refroidisseur, si vous n'avez pas de réservoir tampon, nous utilisons simplement cet évaporateur pour votre refroidisseur.

Évaporateur de type calandre et tube, qui nécessite un réservoir tampon d'eau supplémentaire pour le raccordement.

Applications industrielles de l'unité de refroidissement industrielle

L'unité de refroidissement industrielle est un système de réfrigération très populaire qui peut fournir des sources de refroidissement par eau stables et fiables pour un usage industriel et commercial, qui est également largement utilisé dans l'industrie du plastique, l'industrie alimentaire, l'industrie chimique et d'autres industries.

6.1 Industrie du plastique

Les refroidisseurs industriels sont également largement utilisés dans la transformation du plastique et l'industrie du plastique, notamment le moulage par injection de plastique, les lignes d'extrusion et d'extrusion de plastique et les machines de moulage par soufflage.

La fonction de l'utilisation d'un refroidisseur à spirale refroidi par air industriel est de fournir le débit d'eau de refroidissement pour refroidir la température du moule en plastique afin de garantir la qualité du produit et l'efficacité de la production.

Refroidisseur industriel pour l'industrie du plastique

6.2 Industrie alimentaire

Les refroidisseurs à air sont importants dans l'industrie alimentaire pour maintenir le contrôle de la température, préserver la qualité, prendre en charge divers processus de production et se conformer aux réglementations.

Refroidisseur industriel pour l'industrie alimentaire

6.3 Industrie chimique

L'industrie pharmaceutique prépare les médicaments en les traitant selon différents paramètres de chauffage et de refroidissement, car le mélange, l'extrusion, le mélange et les refroidisseurs à vis refroidis par air sont des machines de refroidissement fournissant de l'eau de refroidissement à basse température, réduisant la température des machines chimiques et du traitement de refroidissement pharmaceutique.

Refroidisseur industriel pour l'industrie chimique

Mode d'expédition de l'unité de refroidissement industrielle de 20 tonnes pour le broyage de Miller

En tant que fournisseur et exportateur professionnel de refroidisseurs industriels refroidis par air, nous avons notre propre transitaire pour organiser l'expédition. Notre machine de refroidissement est dotée d'un emballage en contreplaqué, qui évite les dommages pendant le transport et répond aux normes d'exportation. Il existe trois façons de livrer votre unité de refroidissement :

1. Expédié par avion : comme le refroidisseur est équipé d'un compresseur, d'une pompe à eau et de ventilateurs, le réfrigérant comprimé et l'huile à l'intérieur du compresseur sont un article dangereux avec possibilité d'explosion, il doit donc libérer le réfrigérant comprimé avant le transport. (Cela signifie que le refroidisseur d'eau ne contient pas de réfrigérant lorsque vous choisissez ce mode d'expédition. Une fois la machine arrivée à destination, vous devez ajouter du réfrigérant par des professionnels locaux. La compagnie aérienne nous demande également de fournir de nombreux documents pour prouver que le refroidisseur n'est pas un produit dangereux. Le coût du transport aérien est très élevé et peut être supérieur au coût du refroidisseur. La livraison par avion n'est donc pas le mode de transport recommandé à notre client.

2. Expédition par mer : le temps de transport est plus long que par voie aérienne, mais les frais de transport sont bon marché et il n'est pas nécessaire d'ajouter du réfrigérant une fois l'équipement arrivé à destination. Ce mode d'expédition est le mode de transport le plus approprié pour vous. pour livrer votre port local.

3.Si vous avez votre propre conteneur d'expédition chez votre autre fournisseur en Chine, nous pouvons vous aider à livrer la machine de refroidissement à votre fournisseur dans n'importe quelle ville de Chine.

Pourquoi devriez-vous choisir Tongwei pour votre fournisseur d'unités de refroidissement industrielles ?

▪ Une expérience à laquelle vous pouvez faire confiance

Nous concevons et construisons des refroidisseurs de procédés industriels depuis plus de 15 ans. Du refroidisseur refroidi par air aux refroidisseurs refroidis par eau et tout le reste, nous avons construit des refroidisseurs pour presque toutes les industries et toutes les applications.

▪ Devis rapide

Obtenez un devis pour votre projet dès aujourd'hui ! Nous fournissons généralement un devis personnalisé dans les 2 heures.

▪ Service client 24h/24 et 7j/7

Croyez que nous serons toujours à vos côtés. Que vous ayez une question ou besoin d'un devis, il y a toujours quelqu'un qui répond au téléphone 24h/24.

▪ Machine de refroidissement durable et fiable et prix compétitif

Nos produits sont fabriqués à partir de matériaux de haute qualité et nous offrons une garantie compétitive sur tous les refroidisseurs industriels.
