20 tonnes R410a Chiller industriel refroidi à l'eau refroidie

20 tonnes R410a Chiller industriel refroidi à l'eau refroidie

Tongwei 20 tonnes R410A CHILLER INDUSTRIEL REFORMÉ REFORMÉE AVEC LA CAPATION DE REFRIMINATION 70KW, qui les options comportent un compresseur de défilement Panasonic / Danfoss / Copeland de longue date. Cette unité est disponible avec un réservoir de stockage en acier inoxydable avec isolation à cellules fermées pour un contrôle de température amélioré et une pompe à eau de recirculation en acier inoxydable 304. Disponibles avec un condenseur à tube à tube en coquille ou à tube ou coaxial, selon le modèle, ces refroidisseurs industriels fraîches à eau emballés très efficaces et durables sont conçus pour garder vos processus au frais. Le refroidisseur industriel refroidi par l'eau emballé a des empreintes de pas, est mobile et est situé près du processus refroidi.

Ce refroidisseur industriel refroidi à l'eau est également appelé refroidisseur d'eau refroidi par l'eau, qui a besoin d'une tour de refroidissement d'eau séparée pour éliminer la chaleur du réfrigérant, afin qu'il puisse fonctionner à haute température ambiante supérieure à 50 ℃, comme dans le pays de l'éviteur innovant avec le dernier prix de l'économie d'économie d'énergie efficace, ils sont largement utilisés, ils sont largement utilisés, des procédés de procédure compétentes, ils sont largement utilisés et entièrement emballés dans un prix de processus compétitif, ils sont largement utilisés, réels, Température d'eau contrôlée des produits, des mécanismes et des machines d'usine dans un large éventail d'industries telles que le moulage par injection, l'extrude machine, la nourriture et les boissons, l'outil et la coupe, les lasers, les produits chimiques, les machines-outils, les semi-conducteurs, etc.

Tongwei est considéré comme l'un des principaux fabricants et fournisseurs de refroidisseurs industriels refroidis à l'eau emballés, nous travaillons sur une variété de projets de refroidissement avec des exigences variables, des capacités (1/2 tonne -200 tonne) et des températures fluides (-30 ℃ à 25 ℃）. raccourcir le temps de fabrication.

1. Spécifications techniques de refroidissement industriel refroidi par l'eau emballée

2.Comment le refroidisseur industriel refroidi par l'eau emballée à 20 tonnes fonctionne-t-elle?

3.Features de refroidisseur industriel refroidi à l'eau emballée

»Capacité de refroidisseur refroidi en eau à eau 5 kW à 200 kW

»Contrôle de la température 7 ℃ à 25 ℃

»Stabilité de la température ± 0,1 ℃ à ± 2 ℃

»Compresseur Panasonic / Danoss / Copeland de pointe de l'industrie et de longue durée

»Bobine SS dans le réservoir d'eau, la coquille et le tube ou l'évaporateur de type brazé Brated pour facultatif. L'évaporateur de type plaque offre une grande surface de transfert de chaleur, une perte de pression de liquide de refroidissement faible et une conception compacte.

»Conception compacte avec roues de mouvement

»Connexion avec la tour de refroidissement de l'eau pour un refroidissement à haute efficacité

»Contournement de gaz chaud pour plus de contrôle des capacités et de protection contre les gel des évaporateurs

4. Quelles sont les principales composantes du refroidisseur industriel à eau emballé R410A R410A?

4.1 Compresseur

Le compresseur est le moteur clé du refroidisseur industriel refroidi par l'eau emballé car il produit des variations de pression pour remuer le réfrigérant.

Pour un refroidisseur industriel refroidi à l'eau R410A à l'eau emballée, qui est avec deux unités de compresseur de marque Panasonic / Danfoss / Copeland 10HP, en utilisant un réfrigérant R410A, cette compresse de marque est avec une efficacité de réfrigération élevée, un faible bruit, une économie d'énergie, une protection environnementale et une durabilité, une sécurité et une stabilité.

Compresseur panasonique

4.2 Évaporateur

L'évaporateur est un composant crucial du refroidisseur industriel refroidi par l'eau emballé, car il est responsable de l'extraction de la chaleur du liquide refroidi, il est situé entre le compresseur et la soupape d'expansion. Il existe trois types d'évaporateurs: la bobine dans l'évaporateur du réservoir d'eau, l'évaporateur de la coque et du tube, l'évaporateur de type plaque en acier inoxydable 304SS.

Bobine dans l'évaporateur du réservoir d'eau SS

Type de plaque SS + évaporateur de réservoir d'eau

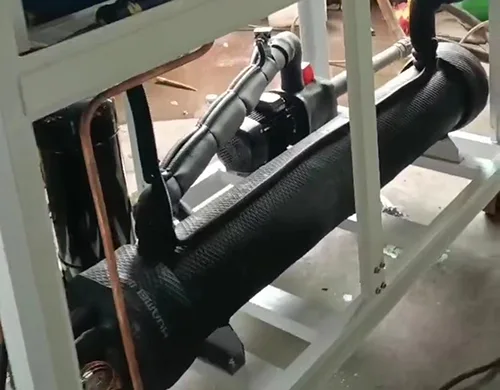

Évaporateur de coque et de tube

4.3 Pompe à eau

La pompe à eau est conçue pour augmenter la pression et l'écoulement de l'eau réfrigérée dans un espace fermé.

La pompe à eau de pression d'eau pour le refroidisseur est d'environ 2 bar, mais si vous avez besoin de plus de pression d'eau plus élevée, veuillez nous dire quand vous en demandez. Par exemple, lorsque vous utilisez des refroidisseurs pour refroidir la machine à souffler, la pression d'eau pour la pompe à eau a besoin d'environ 4 bar.

Pompe à eau

Pompe à eau à haute pression

4.4 Condenseur

Le condenseur pour le refroidisseur industriel refroidi par l'eau est la coquille et le tube, les tubes en cuivre internes utilisant un processus de relief de filetage extérieur. Cette conception améliore efficacement l'efficacité d'échange de chaleur entre le réfrigérant et l'eau pendant le processus. Comparé aux tubes en cuivre lisse traditionnels, le processus de relâchement du fil extérieur augmente la surface des tubes en cuivre, élargissant ainsi la zone de contact pour l'échange de chaleur et l'amélioration de la conductivité thermique du condenseur. Cette conception d'optimisation permet au condenseur du refroidisseur refroidi par l'eau de transférer la chaleur du réfrigérant vers l'eau plus rapidement et de manière cohérente, permettant à l'eau de reporter la chaleur.

Condenseur de coquille et de tube

4.5 Panneau de contrôleur

Les refroidisseurs de Tongwei utilisent le contrôleur de température numérique de précision, le port de communication RS485 ， qui peut effectuer une surveillance et un contrôle à distance. Fonctionnement simple, taux de défaillance faible, facteur de sécurité élevé, installation facile.

Panneau de contrôleur

5. Pièce d'assistance pour le refroidisseur industriel refroidi à l'eau emballée

6.Comment je peux choisir le bon refroidisseur industriel refroidi par l'eau emballée?

Il y a cinq spécifications d'important de refroidisseur que vous devez considérer lorsque vous choisissez un refroidisseur pour votre application: la capacité de refroidissement du refroidisseur, la tension requise pour le fonctionnement, la puissance de pompe et le débit associés (contactez-nous pour la sélection personnalisée), le réfrigérant et le type d'évaporateur.

6.1 Capacité de refroidissement pour le refroidisseur

L'un des plus fréquemment nous demandions comment nous pouvons connaître la capacité de refroidissement des refroidisseurs. Nous utilisons KW, ton, mais / h, kcal / h pour choisir la capacité de refroidissement du refroidisseur: 1 kW = 860 kcal / h;  1 tonne = 3,517 kW;

1 kW = 3412 btu / h;

Il existe également une formule pour calculer la capacité de refroidissement du refroidisseur:.

Capacité de refroidissement (kW) = débit (M3 / H) * Changement temporaire (T1-T2) /0.86

Charge de chaleur = C (chaleur spécifique) * M (sortie de qualité par heure) * Changement temporaire (T1-T2)

Surdimensionner le refroidisseur de 20% de taille idéale en kw = kW x 1.2

Notté: T1: Température de l'eau entrante (℃) T2: Température de l'eau refroidie requise (℃)

Par exemple, quelle taille de refroidisseur est nécessaire pour refroidir 10 m³ d'eau de 35 ° C à 15 ° C en 1 heure?

Différentiel de température = 35 ℃ -15 ℃ = 20 ℃

Débit d'eau = 10 m³ / heure

Capacité de refroidissement en kW = 10 x 20 ÷ 0,86 = 232 kW

Surdimension le refroidisseur = 232 x 1,2 = 278,4kw

278,4 kW La capacité de refroidissement du refroidissement est nécessaire.

6.2 PUISSANCE

Différents pays et régions ont des normes différentes pour l'électricité industrielle, les alimentations communes sont 208-230 V, 380-420V, 440-480V, 50Hz ou 60Hz, 3phases.

Tels aux Philippines, l'alimentation est 220V 60Hz 3ph, 380V 60Hz 3ph, 460V 60Hz 3ph;

À Singapour et en Malaisie, l'alimentation électrique est de 415V 50Hz 3ph;

Au Mexique, l'alimentation électrique est de 220 V 60 Hz 3ph;

Aux États-Unis, l'alimentation est 208V 60Hz 3ph; 575V 60Hz 3ph; 480V 60Hz 3ph et ainsi de suite

6.3 Pompe à eau

Lorsque vous décidez de la capacité / du tonnage du refroidisseur, nous vous recommandons la pompe appropriée en KW, quelle pompe à eau standard est d'environ 2 bar. Si vous avez besoin de plus de pression d'eau élevée, veuillez nous faire une demande.

6.4 réfrigérant

R22, R410A, R407C, R404A, R134A sont des choix facultatifs.

R22: bon effet de refroidissement, mais R22 est considéré comme un puissant gaz à effet de serre, il est donc interdit dans la plupart des pays.

R410A: écologique, R-410A a remplacé R-22 comme réfrigérant préféré pour une utilisation dans les climatiseurs résidentiels et commerciaux au Japon, en Europe et aux États-Unis. R-410A fonctionne à des pressions plus élevées que les autres réfrigérants.

R407C: Un bon remplacement pour R22, bon effet de refroidissement.

R404A: adapté à l'application qui nécessite une basse température (en dessous de -10 ° C).

R134A: un gaz non fracassable utilisé principalement comme un réfrigérant «à haute température», adapté au refroidisseur refroidi par air travaillant à une température ambiante élevée supérieure à 50 ℃.

6.5 Évaporateur Choisissez

Les refroidisseurs ont généralement deux types d'évaporateurs: l'un est la bobine dans l'évaporateur du réservoir d'eau, l'autre est l'évaporateur de coquille et de tube.

L'évaporateur de la bobine et du réservoir, qui dispose d'un réservoir de stockage d'eau intégré pour une utilisation plus pratique, il n'y a donc pas besoin de réservoirs tampons supplémentaires. Il s'agit également de notre évaporateur standard pour Chiller, si vous n'avez pas de réservoir de tampon, nous utilisons simplement cet évaporateur pour votre refroidisseur.

Évaporateur de type coque et tube, qui nécessite un réservoir de tampon d'eau supplémentaire pour se connecter.

7. Quelle est la différence entre le refroidisseur industriel à l'air emballé et le refroidisseur refroidi à l'eau emballée industrielle?

Les refroidisseurs inoffensifs à eau refroidis par air et industriels emballés sont tous deux des types de refroidisseurs utilisés pour les applications de refroidissement dans diverses industries.

La principale différence entre le refroidisseur de refroidissement refroidi à l'air industriel et le refroidisseur refroidi à l'eau emballée industrielle est le condenseur:

Le condenseur d'un refroidisseur de refroidissement à air emballé industriel est refroidi par l'air ambiant, que la chaleur générée pendant le processus de refroidissement est dissipée dans l'air environnant;

Chiller industriel emballé à l'eau avec une coquille et un condenseur de type eau en coquille qui est fixé à une tour de refroidissement et est généralement utilisé dans des installations moyennes et larges où l'eau est disponible. Ainsi, le refroidisseur refroidi à l'eau industriel a besoin de se connecter avec la tour de refroidissement à l'eau et la pompe de refroidissement à l'eau à l'extérieur, l'installation est plus de problème que le refroidisseur de vis refroidi par l'air.

Mais si votre température ambiante est très élevée au-dessus de 50 ℃, nous vous suggérons d'utiliser le refroidisseur de refroidissement refroidi par l'eau industrielle, car le refroidisseur de refroidissement à l'air industriel peut consommer plus d'énergie pour obtenir la même capacité de refroidissement en raison des limites de l'air comme un échange de chaleur moyen et un refroidisseur refroidi par l'eau industrielle utilise une source d'eau constante pour une dissipation de chaleur plus stable et efficace, à votre application à haute température, à haute température, à l'eau industrielle est plus efficace et plus efficace et à une application.

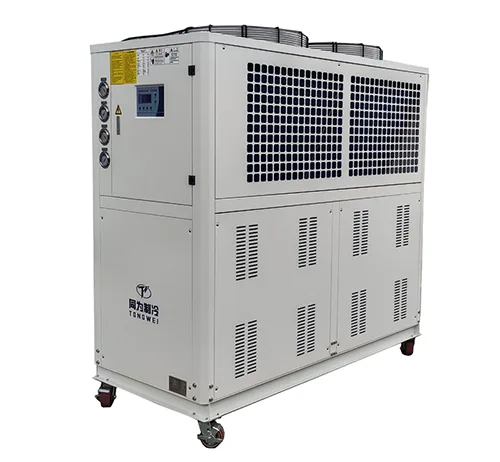

Chiller à air refroidi à l'air emballé de 20 ch

8.Comment choisir la tour de refroidissement à l'eau droite pour votre refroidisseur de refroidissement refroidi en eau emballé industriel?

Le refroidisseur refroidi à l'eau a besoin de se connecter avec la tour de refroidissement de l'eau et la pompe de refroidissement à l'eau à l'extérieur pour la dissipation de chaleur, alors comment choisir le modèle de tour de refroidissement à l'eau à votre refroidisseur d'eau?

Il y a trois facteurs de température importants à considérer lors du choix d'une tour de refroidissement pour le refroidisseur refroidi par l'eau: la température de l'eau chaude d'entrée, la température de l'eau froide et la température de l'ampoule humide. La température de l'eau chaude est celle qui entre dans la tour. La température de l'eau froide est celle qui quitte l'eau tandis que la température de l'ampoule humide se réfère à la température dominante de la région géographique où se trouve la tour.

L'approche est le terme utilisé pour désigner la différence entre les températures de la source d'eau lorsqu'elle entre dans la tour par rapport à la température de l'eau une fois qu'elle a quitté la tour. Il s'agit d'un déterminant crucial de l'efficacité du processus d'échange de chaleur.

Pour choisir la bonne tour de refroidissement, l'efficacité mécanique doit être prioritaire. Cela fait référence à la quantité de puissance du ventilateur nécessaire pour faire circuler l'air ambiant dans la tour de refroidissement. La plage - ou la différence de température entre l'eau chaude et froide - est également cruciale car elle aura un impact sur la consommation d'énergie. Pour savoir comment choisir un château d'eau de refroidissement avec une capacité de refroidissement suffisante, vous devez comprendre quelles circonstances nécessitent l'utilisation d'une tour de refroidissement.

Veuillez trouver que la tour de refroidissement à eau ci-dessous convient au refroidisseur à vis refroidi par l'eau:

9.Sipperie de 20 tonnes R410A CHILLER INDUSTRIELLE REFORMÉE REFORMÉE EN EAU

10.Il un fournisseur et exportateur de refroidisseur à eau industrielle professionnelle, nous avons notre propre transfert d'expédition pour organiser l'expédition. Notre machine à refroidissement est avec un contreplaqué, qui empêche les dommages pendant le transport et respecte les normes d'exportation. Il y a trois façons de livrer votre unité de refroidissement:

1. Ship par air: Comme le refroidisseur est avec le compresseur, la pompe à eau et les ventilateurs, le réfrigérant comprimé et l'huile à l'intérieur du compresseur est un élément dangereux avec la possibilité d'explosion, il doit donc libérer le réfrigérant comprimé avant le transport. (Cela signifie que le refroidisseur d'eau sans réfrigérant lors du choix de cette voie d'expédition. Après l'arrivée de la machine à votre destination, vous devez ajouter un réfrigérant par des professionnels locaux. La compagnie aérienne nous demande également de fournir de nombreux documents pour prouver que le coût du refroidisseur n'est donc pas un produit dangereux pour la livraison n'est pas le mode de transport recommandé à notre client.

2. Ship by Sea: Le temps de transport est plus long que par l'air, mais le coût de fret est bon marché, et il n'est pas nécessaire d'ajouter un réfrigérant après l'arrivée de l'équipement à la destination. Cette voie d'expédition est le mode de transport le plus approprié pour vous pour livrer votre port local.

3.Si vous avez votre propre conteneur d'expédition dans votre autre fournisseur en Chine, nous pouvons vous aider à livrer la machine de refroidissement à votre fournisseur dans n'importe quelle ville de Chine.

Pourquoi devriez-vous choisir Tongwei pour votre fournisseur de refroidisseur industriel refroidi en eau emballé?

▪ Expérience en qui vous pouvez faire confiance

Nous concevons et construisons un refroidisseur de processus industriels depuis plus de 15 ans. Du refroidisseur refroidi à l'air aux refroidisseurs refroidis par eau et tout le reste, nous avons construit des refroidisseurs pour presque toutes les industries et toutes les applications.

▪ Citation rapide

Obtenez un devis pour votre projet dès aujourd'hui! Nous fournissons généralement un devis personnalisé dans les 2 heures.

▪ Service client 24/7

Croyez que nous serons toujours à vos côtés. Que vous ayez une question ou que vous ayez besoin d'un devis, il y a toujours quelqu'un qui répond au téléphone 24 heures sur 24.

▪ Machine de refroidissement durable et fiable et prix compétitif

Nos produits sont fabriqués à partir de matériaux de haute qualité et nous offrons une garantie compétitive sur tous les refroidisseurs industriels.
