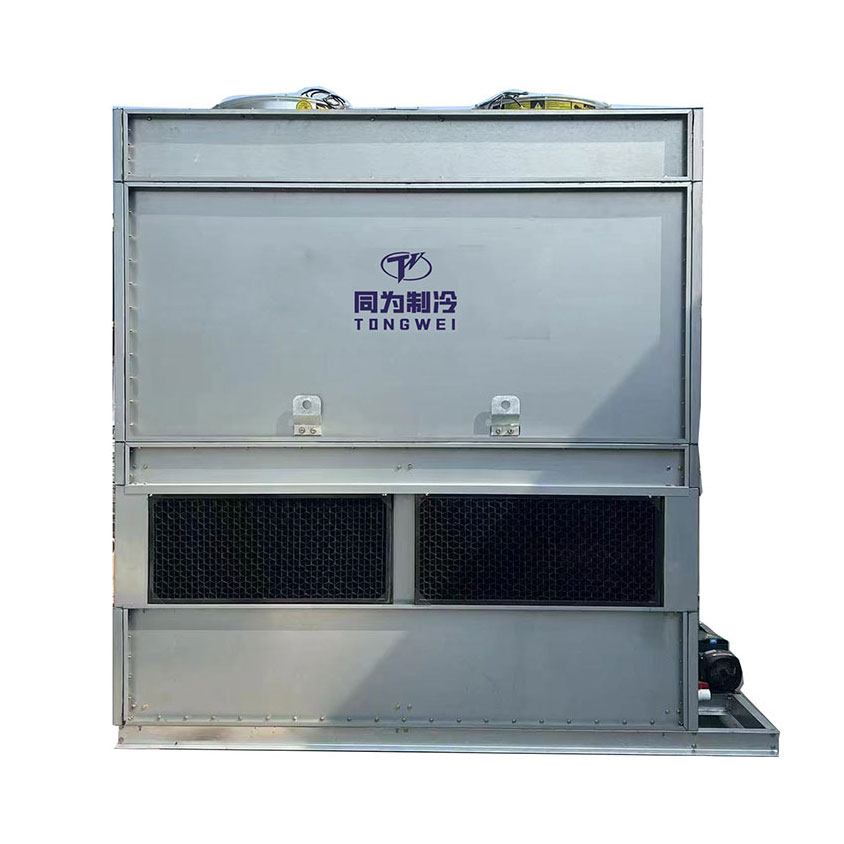

Tour de refroidissement par eau à flux transversal de 250 tonnes
  • Tour de refroidissement par eau à flux transversal de 250 tonnesTour de refroidissement par eau à flux transversal de 250 tonnes
  • Tour de refroidissement par eau à flux transversal de 250 tonnesTour de refroidissement par eau à flux transversal de 250 tonnes

Tour de refroidissement par eau à flux transversal de 250 tonnes

.En tant que premier fabricant et fournisseur de tours de refroidissement à eau depuis plus de 15 ans, les tours de refroidissement fabriquées et conçues par Tongwei sont divisées en une tour de refroidissement circulaire à contre-courant, une tour de refroidissement carrée à contre-courant, une tour de refroidissement carrée à flux transversal, une tour de refroidissement fermée. , une tour de refroidissement de type ouvert et une grande tour de refroidissement FRP pour répondre à vos besoins. La tour de refroidissement par eau a une capacité de refroidissement allant de 8 tonnes à 1 000 tonnes. Le mode TW-250T de tour de refroidissement par eau à flux transversal de 250 tonnes avec un débit d'eau de 198 M3/h est largement utilisé dans les industries de circulation d'eau de refroidissement telles que la climatisation centrale, les entrepôts congelés, les produits chimiques, le placage métallurgique, etc. Nous avons toutes les capacités de refroidissement et les modèles de diverses tours de refroidissement en stock qui sont disponibles pour vous à tout moment, et nous sommes impatients de devenir votre heureux fournisseur de tours de refroidissement par eau en Chine.

envoyer une demande

Description du produit


Tour de refroidissement par eau à flux transversal de 250 tonnes

Qu’est-ce qu’une tour de refroidissement par eau ?

Une tour de refroidissement à eau est un dispositif qui rejette la chaleur perdue dans l'atmosphère en la refroidissant à une température plus basse avec un flux de liquide de refroidissement, généralement de l'eau. Une tour de refroidissement peut utiliser l'évaporation de l'eau pour éliminer la chaleur du processus et refroidir le fluide de travail jusqu'à une température proche de celle de l'air humide, ou, dans le cas d'une tour de refroidissement sèche, compter uniquement sur l'air en utilisant un radiateur pour refroidir le fluide de travail. température de l'air proche de celle du bulbe sec. Le film de refroidissement adopte une conception en sergé incurvé, qui prolonge efficacement le contact et l'échange thermique entre la circulation de l'eau dans la tour et l'air de refroidissement, rendant le flux d'air dans la tour plus raisonnable et minimisant la résistance de l'air. Dans le même temps, le ventilateur adopte une conception de pale de forme spéciale, qui fonctionne plus facilement, a moins de bruit et une efficacité de refroidissement plus élevée. La coque de la tour de refroidissement est constituée de fibre de verre de haute qualité et à haute résistance, qui n'est pas corrodée par des facteurs naturels ni des substances chimiques et reste fraîche. Toutes les structures en acier sont galvanisées à chaud, ce qui est anti-oxydation et anti-corrosion, ce qui rend la tour plus durable.


Les applications courantes incluent le refroidissement de l'eau en circulation dans les raffineries, les usines pétrochimiques et autres usines chimiques, les centrales thermiques, les centrales nucléaires et les systèmes CVC utilisés pour refroidir les bâtiments. Classification selon le type d'air entrant dans la tour : Les principaux types de tours de refroidissement sont les tours de refroidissement à tirage naturel et les tours de refroidissement à tirage induit.

Tour de refroidissement par eau de type carré


Spécifications techniques de la tour de refroidissement de 10 à 1 000 tonnes

Spécifications techniques de la tour de refroidissement de 8 tonnes ~ 150 tonnes
MODÈLE Tonne TW 8T 10T 15T 20T 25T 30T 40T 50T 60T 80T 100T 125T 150T
Données Débit nominal m3/heure 6.23 7.81 11.7 15.6 19.5 23.4 31.2 39.2 46.8 62.6 78.1 97.6 117
Volume d'air MMT 70 85 140 160 200 230 280 330 420 450 700 830 950
Moteur KW 0.18 0.18 0.37 0.56 0.75 0.75 1.5 1.5 1.5 1.5 2.25 2.25 2.25
Niveau de bruit Administrateur de base de données 45.5 47 48 50 52 54 56.5 57.5 58 59 60 60 60
Poids sec KG 42 46 54 67 98 116 130 190 240 260 500 540 580
Poids mouillé KG 180 190 290 300 500 530 550 975 1250 1280 1600 1640 1680
Tuyauterie Initiation à l'eau MM 40 40 50 50 80 80 80 80 100 100 125 125 150
Sortie d'eau MM 40 40 50 50 80 80 80 80 100 100 125 125 150
Débordement MM 25 25 25 25 25 25 25 25 25 25 50 50 50
Vidange MM 25 25 25 25 25 25 25 25 25 25 50 50 50
Vanne de débit MM 15 15 15 15 15 15 15 15 20 20 20 20 20
Hauteur Corps de la tour MM 1700 1830 1645 1930 2150 1895 2040 2120 2345 2510 2690 2875 2875
Enveloppe MM 940 1070 855 1140 1385 1130 1255 1255 1290 1455 1595 1780 1780
Entrée d'air MM 170 170 170 170 245 245 245 245 325 325 325 325 325
Bassin d'eau MM 420 420 450 450 450 340 340 420 460 460 450 450 450
Initiation à l'eau MM 270 270 280 175 175 175 175 230 295 295 300 300 300
Sortie d'eau MM 180 180 190 190 115 115 115 125 200 200 230 230 230
Fondation MM 250 250 250 250 300 300 300 300 300 300 300 300 300
Diamètre Ventilateur d'extraction MM 550 635 635 770 770 930 930 930 1180 1180 1450 1450 1450
Bassin d'eau MM 920 920 1165 1165 1285 1650 1650 1880 2100 2100 2900 2900 2900
Fondation MM 554 554 797 797 1016 1016 1170 1170 1600 1600 2495 2495 2495
Boulon d'ancrage BD 9x3 9x3 9x3 9x3 9x3 9x4 9x4 9x4 11x4 11x4 11x6 11x6 11x6
Matériel Ventilateur Polyester renforcé de fibre de verre/alliage d'aluminium
Garde de ventilateur Acier galvanisé
Moteur T.E.F.C. 220V-480V 50HZ/60HZ 3PH
Support moteur
Coquille polyester renforcé de fibre de verre (F.R.P)
Bassin d'eau
Système d'arrosage Tuyau Falum.Alloy/PVC
Éliminateur polyester renforcé de fibre de verre (F.R.P)
Barre de tension acier galvanisé
Prise en charge de l'entrée d'air Tuyau en acier/PVC en plastique
Prise en charge de la tour acier galvanisé
Échelle
Tuyau Tuyau en PVC
Prise en charge de remplissage acier galvanisé
Remplissage Film PVC


Spécifications techniques de la tour de refroidissement de 175 tonnes ~ 1 000 tonnes
MODÈLE Tonne TW 175T 200 tonnes 225T 250T 300T 350 tonnes 400T 500T 600T 700T 800T 1000T
Données Débit nominal m3/heure 136.8 156.24 175.5 195.12 234 273.24 312.12 329.4 468 547.2 626.4 781.2
Volume d'air MMT 1150 1250 1500 1750 2000 2200 2400 2600 3750 3750 5000 5400
Moteur KW 3.75 3.75 5.5 5.5 7.5 7.5 11 15 15 18.5 22 22
Niveau de bruit Administrateur de base de données 60 60 54 55 56 57 59 60 65 66 73 74
Poids sec KG 860 880 1050 1080 1760 1800 2840 2900 3950 4050 4700 4900
Poids mouillé KG 1960 1980 2770 2800 3930 3970 5740 5800 9350 9450 11900 12100
Tuyauterie Initiation à l'eau WI 150 150 200 200 200 200 200 250 250 250 300 300
Sortie d'eau WO 150 150 200 200 200 200 200 250 250 250 300 300
Débordement DE 50 50 80 80 80 80 80 100 100 100 100 100
Vidange RD 50 50 80 80 80 80 80 100 100 100 100 100
Vanne de débit FV 25 25 40 40 40 40 40 50 50 50 80 80
Approvisionnement rapide QV 25 25 40 40 40 40 40 50 50 50 80 80
Hauteur La tour ÈME 3515 3515 4170 4170 4360 4360 4550 4550 5310 5510 5660 5860
Moteur MH 350 350 590 590 680 680 710 710 840 840 940 940
Enveloppe CH 1965 1965 2060 2060 2160 2160 2180 2180 2430 2630 2680 2880
Entrée d'air AH 350 350 620 620 620 620 760 760 1020 1020 1020 1020
Bassin d'eau WH 850 850 900 900 900 900 900 900 1020 1020 1020 1020
Entrée/sortie d'eau IH 245 245 280 280 280 280 280 280 340 340 340 340
Fondation FH 300 300 300 300 300 300 400 400 400 400 400 400
Ventilateur d'extraction ED 1750 1750 2135 2135 2440 2440 2745 2745 3400 3400 3700 3700
Bassin d'eau DEO 3310 3310 4120 4120 4730 4730 5600 5600 6600 6600 7600 7600
Fondation FD 3400 3400 4300 4300 4920 4920 5760 5760 6760 6760 7500 7500
Boulon d'ancrage BD 16x8 16x8 16x12 16x12 16x12 16x12 16x24 16x24 25x32 25x32 25x32 25x32
Matériel Ventilateur Polyester renforcé de fibre de verre/alliage d'aluminium
Garde de ventilateur Acier galvanisé
Moteur T.E.F.C. 220V-480V 50HZ/60HZ 3PH
Support moteur
Coquille polyester renforcé de fibre de verre (F.R.P)
Bassin d'eau
Système d'arrosage Tuyau Falum.Alloy/PVC
Éliminateur polyester renforcé de fibre de verre (F.R.P)
Barre de tension acier galvanisé
Prise en charge de l'entrée d'air Tuyau en acier/PVC en plastique
Prise en charge de la tour acier galvanisé
Échelle
Tuyau Tuyau en PVC
Prise en charge de remplissage acier galvanisé
Remplissage Film PVC


Caractéristiques et avantages de la tour de refroidissement par eau

» Notre tour de refroidissement à eau présente une conception compacte, une efficacité de refroidissement élevée et prend peu d'espace d'installation.


» Des performances de refroidissement plus parfaites que les tours de refroidissement ordinaires, moins de consommation d'énergie, ce qui vous permet d'économiser de l'argent.


» Les tours de refroidissement en fibre de verre présentent les avantages suivants : résistance à la corrosion, haute résistance, légèreté, petite taille, faible encombrement, belle apparence et durabilité, ainsi qu'un transport, une installation et une maintenance pratiques.


» La tour de refroidissement en plastique renforcé de fibre de verre adopte une technologie d'échange thermique à air à contre-courant, et le remplisseur utilise des plaques ondulées de perchloroéthylène modifiées de haute qualité pour diffuser la zone de pulvérisation d'eau ; en faisant tourner le distributeur d'eau, la répartition de l'eau est uniformément répartie et l'effet de refroidissement est amélioré.


» La tour de refroidissement a une forme raisonnable, un flux d'air stable, un excellent matériau et des couleurs vives. La résine de revêtement de surface contient un agent anti-UV, résistant au vieillissement, à haute résistance, léger et résistant à la corrosion.


» Membrane de remplissage de tour de refroidissement : utilisation d'une plaque ondulée en PVC modifié avec nervures horizontales, forte capacité de répartition du poids de l'eau, faible résistance, bonnes performances thermiques, résistance à haute température de 70 degrés, basse température - 50 degrés et bonne résistance au feu.

En tant que fabricant professionnel de tours de refroidissement depuis plus de 15 ans, les produits de Tongwei sont divisés enune tour de refroidissement circulaire à contre-courant, une tour de refroidissement carrée à contre-courant, une tour de refroidissement carrée à flux transversalet une grande tour de refroidissement FRP.

Les produits de la série de tours de refroidissement fabriqués par notre usine sont résistants à la corrosion, de haute résistance, légers, de petite taille, à faible encombrement, beaux et durables, et pratiques pour le transport, l'installation et la maintenance.

Par conséquent, notre tour de refroidissement est largement utilisée dans tous les secteurs industriels, tels que la climatisation, la réfrigération, les stations de compression d'air, les fours de chauffage, le processus de condensation et d'autres systèmes de cycle d'eau de refroidissement.


Quel est le but d’une tour de refroidissement par eau ?

Une tour de refroidissement à eau est utilisée pour refroidir l'eau. Il s'agit d'un échangeur de chaleur géant qui évacue la chaleur du bâtiment vers l'atmosphère et renvoie l'eau plus froide vers le refroidisseur. Les tours de refroidissement à eau reçoivent de l'eau chaude du refroidisseur.

Cette eau chaude est appelée eau du condenseur car elle gagne de la chaleur dans le condenseur du refroidisseur. La glacière se trouve généralement à un niveau inférieur, comme un sous-sol. Le but de la tour de refroidissement est de refroidir l’eau afin qu’elle puisse retourner au refroidisseur pour absorber plus de chaleur.


Comment fonctionne une tour de refroidissement par eau ?

Les équipements de climatisation et les processus industriels génèrent de grandes quantités d’eau chaude qui doivent être refroidies. C'est là qu'interviennent les tours de refroidissement industrielles. L'eau surchauffée traverse une tour de refroidissement où elle est recyclée et exposée à de l'air frais et sec. La chaleur quitte l’eau de la tour de refroidissement en circulation par évaporation.


C'est ce qu'on appelle le refroidissement par évaporation. L'eau plus froide rentre ensuite dans l'unité de climatisation ou dans le processus pour refroidir l'unité, et le cycle de refroidissement se répète encore et encore. Lorsque le condenseur chaud entre dans la tour de refroidissement, l'eau passe à travers des buses qui pulvérisent l'eau en petites gouttelettes, ce qui augmente la surface de l'eau et permet une meilleure perte de chaleur grâce à une plus grande évaporation.


La fonction du ventilateur situé au sommet de la tour de refroidissement à eau est d'amener l'air au bas de la tour et de le déplacer vers le haut dans la direction opposée à l'eau de condensation chaude située au sommet de l'unité. L'air transportera la chaleur grâce à l'évaporation de l'eau de la tour de refroidissement vers l'atmosphère.


Pourquoi faut-il une tour de refroidissement par eau industrielle ?

Les tours de refroidissement industrielles sont un élément clé de nombreux systèmes de réfrigération et peuvent être trouvées dans des industries telles que les centrales électriques, le traitement chimique, les aciéries et de nombreuses entreprises manufacturières qui nécessitent un refroidissement de processus. De plus, les tours de refroidissement commerciales peuvent être utilisées pour fournir un refroidissement de confort aux grands bâtiments commerciaux tels que les aéroports, les écoles, les hôpitaux ou les hôtels.


Les tours de refroidissement industrielles peuvent être plus grandes que les systèmes CVC et sont utilisées pour éliminer la chaleur absorbée par les systèmes d'eau de refroidissement en circulation utilisés dans les centrales électriques, les raffineries, les usines pétrochimiques, les usines de traitement du gaz naturel, les usines de transformation des aliments et autres installations industrielles.


À mesure que la population mondiale a augmenté, la demande et les besoins mondiaux en produits manufacturés ont également considérablement augmenté. Cela oblige le secteur industriel à produire de plus en plus de produits chaque jour, générant ainsi davantage de chaleur lors des processus de fabrication.

Les machines et processus industriels qui génèrent de grandes quantités de chaleur doivent être constamment refroidis afin que ces machines puissent continuer à fonctionner efficacement. La solution la plus efficace, efficiente et la moins chère pour éliminer cette chaleur consiste à installer une tour de refroidissement industrielle.


Composants d'une tour de refroidissement par eau

Le cadre et le boîtier: Il s’agit de la structure de la tour, généralement constituée d’un matériau robuste comme le métal ou la fibre de verre.

Le remplissage: C'est ici que l'action se déroule. Le remplissage augmente la surface de contact entre l'air et l'eau.

Le bassin d'eau froide: Celui-ci récupère l’eau refroidie au bas de la tour, où elle est renvoyée pour refroidir le processus industriel.

Les éliminateurs de dérive: Ces types captent les gouttelettes d'eau qui pourraient être emportées par l'air qui s'échappe.

Les fans: Ils aspirent l'air à travers la tour, facilitant le processus d'évaporation.


Types de tours de refroidissement par eau

Toutes les tours ne conviennent pas à toutes les applications. Les tours de refroidissement à eau sont conçues et fabriquées en plusieurs types et sont disponibles dans de nombreuses tailles. Lors de la détermination de la bonne tour pour un projet, il est important de comprendre les différents types ainsi que leurs avantages et limites. Dans certaines conditions de traitement de l’eau, l’effet de refroidissement est l’une des performances importantes de la tour de refroidissement. Lors de la sélection d'une tour de refroidissement à eau, la principale considération est de savoir s'il existe des exigences particulières en matière de degré de refroidissement, de volume d'eau de refroidissement et de température de bulbe humide. Il est généralement installé dans un endroit bien ventilé.


Selon le sens d'écoulement de l'eau chaude et de l'air, il existe des tours de refroidissement à flux croisés (AC) et des tours de refroidissement à contre-courant.


Tours de refroidissement à flux croisés

Dans les tours de refroidissement à flux croisés, l'eau s'écoule verticalement à travers le remplissage tandis que l'air s'écoule horizontalement, à travers le flux de l'eau qui tombe.

Elle est couramment utilisée dans les zones résidentielles soumises à des exigences strictes en matière de bruit et constitue la tour de circulation de refroidissement la plus couramment utilisée dans l'industrie de la climatisation.

Économie d'énergie, faible pression d'eau, faible résistance au vent, moteur à basse vitesse, pas de bruit de goutte et de vent, entretien facile du système de remplissage et de distribution d'eau.

Il convient de noter que le cadre a besoin de 40 % de volume de remplissage en plus lors de l'échange de chaleur. Le remplissage est facile à vieillir, les trous de distribution d'eau sont faciles à boucher, l'antigivrage n'est pas bon et le reflux d'humidité est important. Les avantages des tours à flux croisés sont exactement les inconvénients des tours à contre-courant.



Tours de refroidissement à contre-courant

Les tours de refroidissement à contre-courant sont conçues de manière à ce que l'air circule verticalement vers le haut, s'opposant au flux d'eau descendant à travers le remplissage.

En raison de ce flux d'air vertical, il n'est pas possible d'utiliser les bassins ouverts à écoulement gravitaire typiques des conceptions à flux croisés. En revanche, les tours à contre-courant utilisent un système de pulvérisation sous pression de type tuyau pour pulvériser de l'eau sur le dessus de la garniture.

Puisque l’air doit pouvoir passer à travers le système de pulvérisation, la distance entre les conduits et les buses doit être plus espacée pour éviter de restreindre le débit d’air.


Selon le circuit d'eau en circulation, il existe une tour de refroidissement à eau de type ouvert et une tour de refroidissement à eau de type fermé


Tour de refroidissement de type ouvert

En pulvérisant de l'eau en circulation sur la charge en fibre de verre, l'échange de chaleur est réalisé par le contact entre l'eau et l'air, puis un ventilateur fait circuler le flux d'air dans la tour, éliminant ainsi le flux d'air chaud après échange de chaleur avec l'eau, ce qui atteindre le refroidissement.


Tour de refroidissement de type fermé

▷ La tour de refroidissement fermée a une circulation entièrement fermée du fluide de refroidissement, ce qui peut empêcher les débris de pénétrer dans le système de canalisation de refroidissement et la perte par évaporation du fluide de refroidissement.

▷ Utilisez de l'eau douce comme moyen de refroidissement, pas de tartre, pas de colmatage des canalisations et moins de pannes.

▷ En adoptant des méthodes de refroidissement doubles de refroidissement par air et d'évaporation de l'eau pulvérisée et d'absorption de chaleur, l'efficacité de refroidissement est élevée.

▷ L'appareil est de petite taille, prend peu de place, est facile à déplacer et à placer et ne nécessite pas la construction d'une piscine.

▷ Grâce au contrôle intelligent automatisé, le mode de refroidissement peut être automatiquement modifié en fonction des conditions de travail et le fonctionnement est simple et fiable.

▷ Il a un large éventail d'utilisations et peut refroidir directement le liquide de trempe, l'huile, l'alcool et d'autres fluides sans effet corrosif sur l'échangeur de chaleur. Le milieu ne présente aucune perte et a une composition stable.


Efficacité et maintenance des tours de refroidissement

Un entretien adéquat est essentiel pour optimiser l’efficacité des tours de refroidissement et prolonger leur durée de vie. Cela comprend des inspections de routine, des réparations et des mesures préventives pour détecter et résoudre rapidement les problèmes potentiels. Voici un aperçu des différentes étapes impliquées dans la maintenance d’une tour de refroidissement.


Nettoyage régulier

Garder votre tour de refroidissement propre est essentiel à son fonctionnement optimal. Cela comprend le nettoyage de la piscine pour éliminer tout sédiment et empêcher la croissance d'algues, qui peuvent bloquer le débit d'eau et réduire l'efficacité du refroidissement. De plus, les médias de remplissage à l’intérieur de la tour doivent être maintenus propres pour garantir un contact air-eau maximal.


Traitement de l'eau

La qualité de l’eau de la tour de refroidissement affecte directement les performances de la tour de refroidissement. Un traitement régulier de l'eau, y compris l'utilisation de biocides, d'algicides et d'agents antitartre, peut prévenir des problèmes tels que la corrosion, le tartre et la croissance biologique qui peuvent endommager les tours de refroidissement et réduire leur efficacité.


Inspection des composants mécaniques

Les pièces mécaniques de la tour de refroidissement, telles que les ventilateurs, les moteurs, les courroies, etc., doivent être vérifiées régulièrement pour détecter tout signe d'usure. Le remplacement ou la réparation rapide de ces composants peuvent éviter les pannes et maintenir les performances de la tour.


Surveiller les performances de la tour de refroidissement

Une surveillance régulière des performances est essentielle pour garantir que votre tour de refroidissement fonctionne aussi efficacement que possible. Cela inclut le suivi de paramètres clés tels que le débit d’eau, le débit d’air et la capacité de refroidissement. Tout changement significatif dans ces paramètres peut indiquer un problème nécessitant une attention immédiate.


Préparations de saison

Les tours de refroidissement étant exposées aux éléments, elles doivent être préparées pour différentes saisons. Par exemple, il est crucial d’hiverner correctement les tours de refroidissement avant l’arrivée de l’hiver. Au lieu de cela, se préparer pour l’été implique de s’assurer que les tours de refroidissement peuvent supporter les charges plus élevées associées au temps plus chaud.


Mode d'expédition de la tour de refroidissement

En tant que fournisseur et exportateur professionnel de tours de refroidissement par eau, nous avons notre propre transitaire pour organiser l'expédition. Et la tour de refroidissement a un grand volume, donc généralement les clients choisiront la livraisonpar la mer, si le client choisit LCL par mer, nous emballerons la tour de refroidissement avec une boîte en contreplaqué ; si le client choisit FCL par mer, nous chargerons simplement la tour de refroidissement dans le conteneur.


Pourquoi devriez-vous choisir Tongwei pour votre fournisseur de tour de refroidissement ?

▪ Une expérience à laquelle vous pouvez faire confiance

Nous concevons et construisons des refroidisseurs d'eau et des tours de refroidissement depuis plus de 15 ans. Du refroidisseur à la tour de refroidissement à eau et tout le reste, nous avons construit des refroidisseurs pour presque toutes les industries et toutes les applications.


▪ Devis rapide

Obtenez un devis pour votre projet dès aujourd'hui ! Nous fournissons généralement un devis personnalisé dans les 2 heures.


▪ Service client 24h/24 et 7j/7

Croyez que nous serons toujours à vos côtés. Que vous ayez une question ou besoin d'un devis, il y a toujours quelqu'un qui répond au téléphone 24h/24.


▪ Machine durable et fiable

Nos produits sont fabriqués à partir de matériaux de haute qualité et nous offrons une garantie compétitive sur toutes les tours de refroidissement industrielles.
