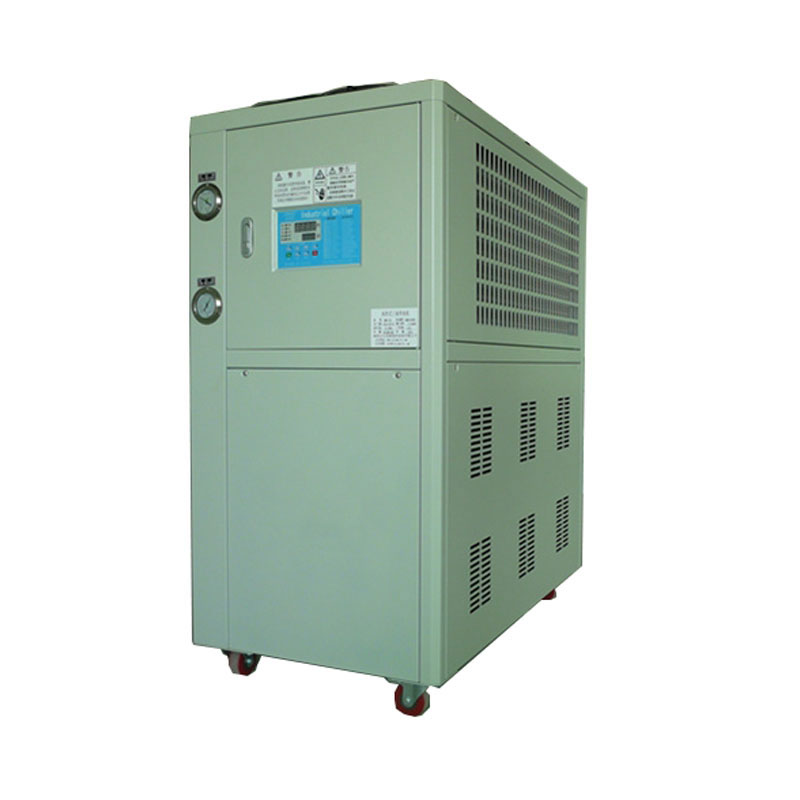

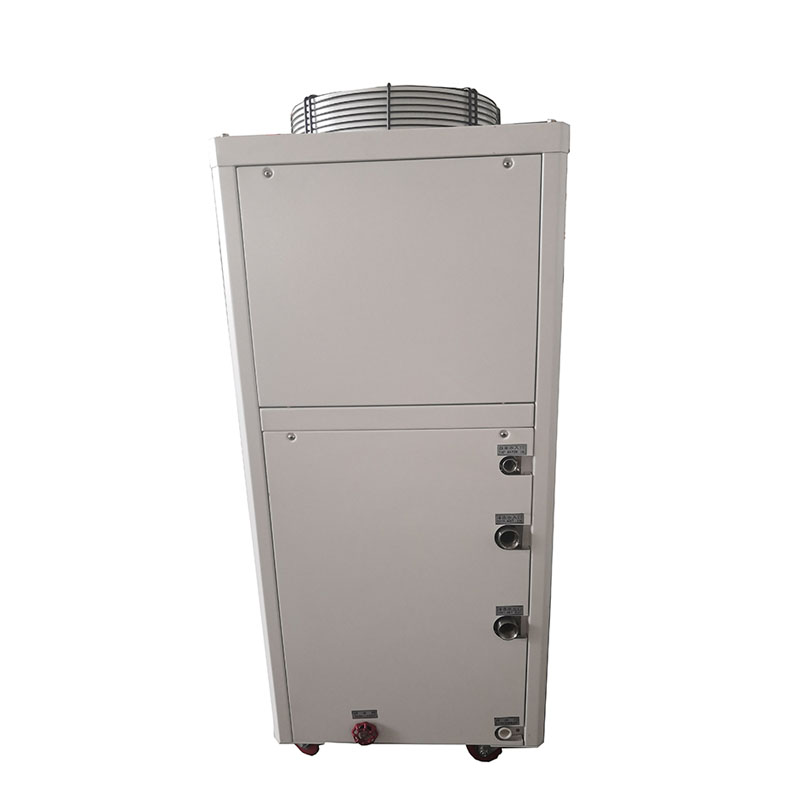

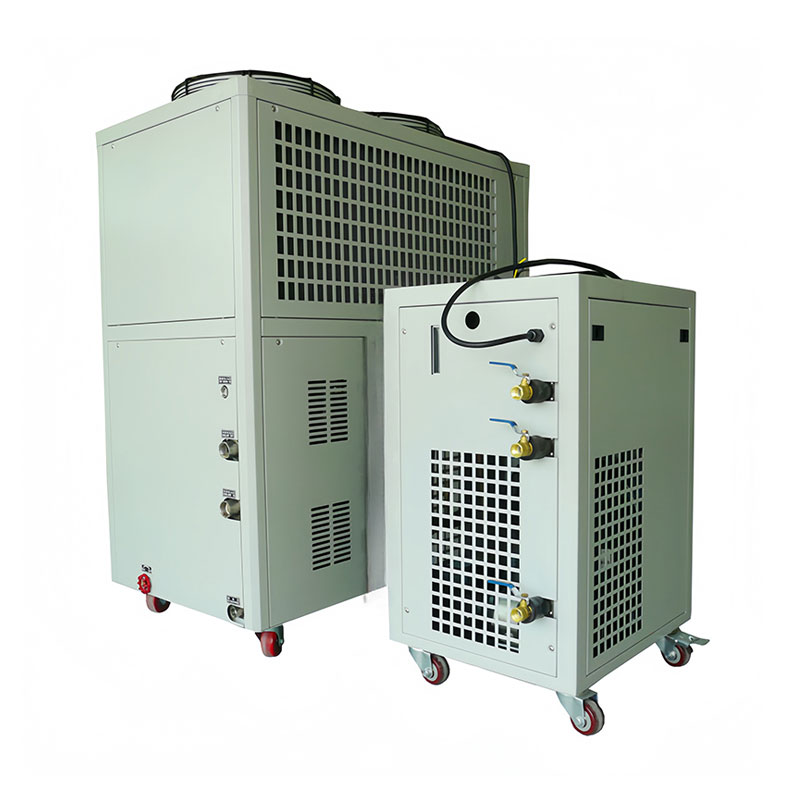

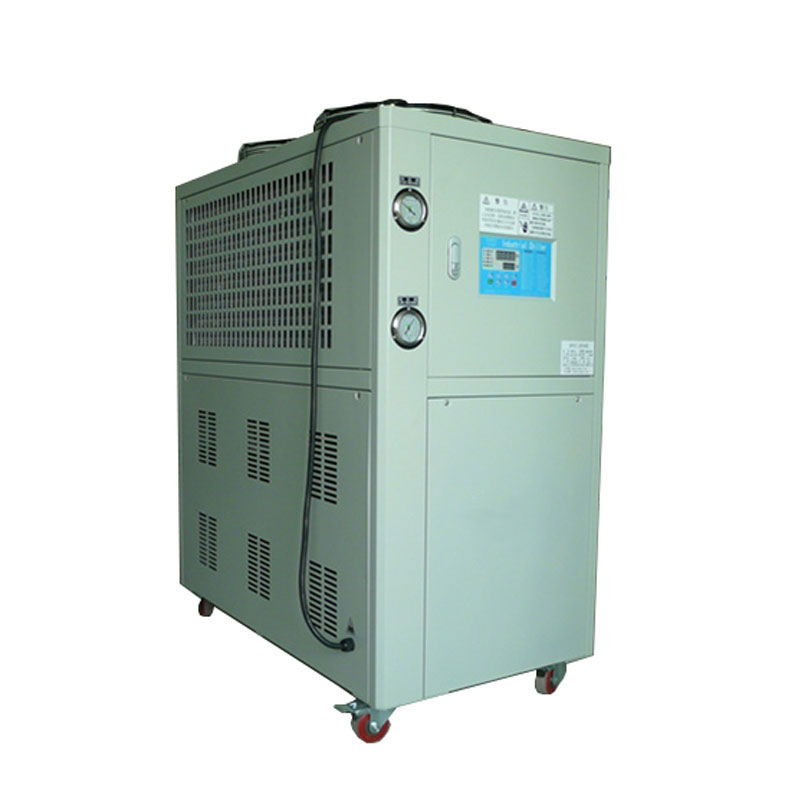

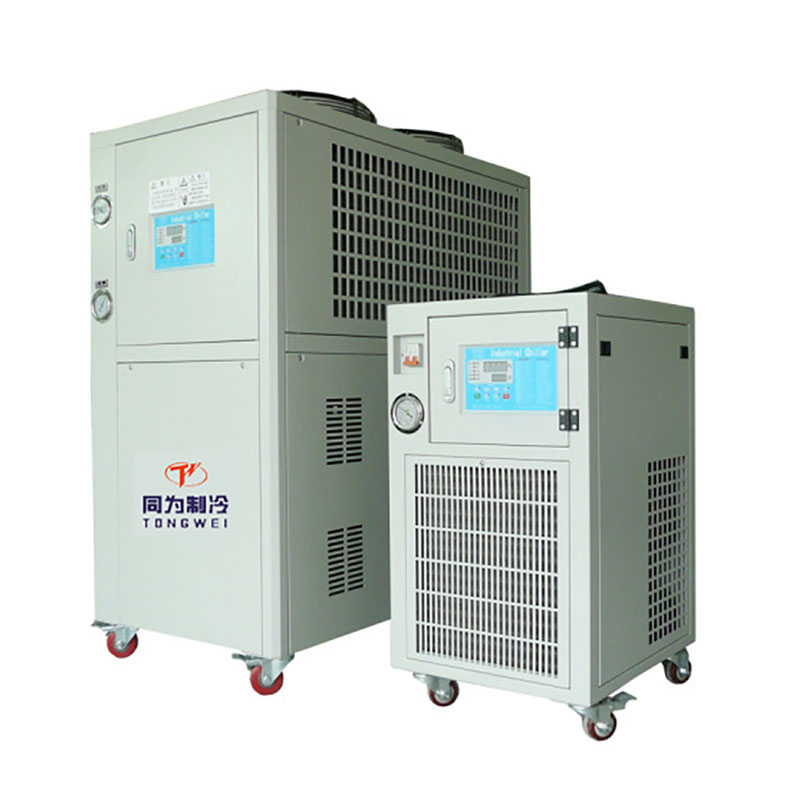

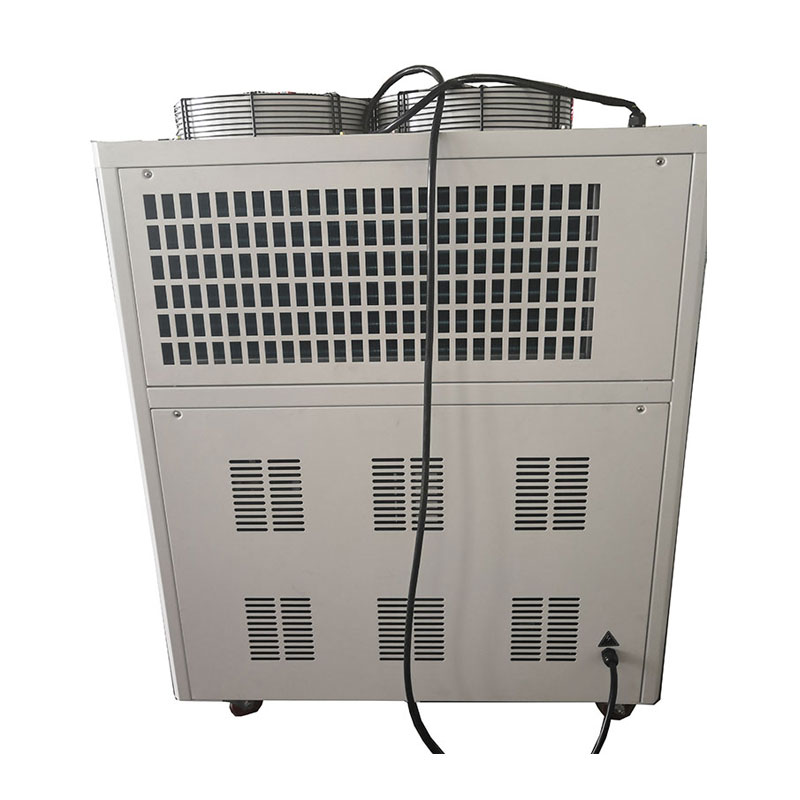

Tongwei est l’un des principaux fabricants et fournisseurs chinois de refroidisseurs refroidis par air emballés industriels de 3 tonnes. Le modèle de refroidisseur refroidi par air industriel emballé de 3 tonnes 10KW TW-4A a une capacité de refroidissement d'environ 9 000 kcal/h et 37 000 but/h, qui utilise des ailettes en aluminium + un ventilateur comme condenseurs. Il comprend un compresseur Panasonic à spirale utilisant un réfrigérant R410A/R407C respectueux de l'environnement, une pompe à eau, des dispositifs de protection, un serpentin en acier inoxydable dans un échangeur de chaleur à réservoir d'eau fonctionnant efficacement.
Le refroidisseur industriel refroidi par air est une machine de réfrigération qui contient tous ses composants principaux à l'extérieur sur un seul emballage et produit un effet de refroidissement par l'air refroidi, qui
est utilisé dans un grand nombre d'applications commerciales et industrielles telles que : l'industrie alimentaire et des boissons, la machine à sachets, l'impression, le moulage par injection plastique, la machine laser, le polissage des métaux, la machine de capsulage sous vide et le refroidissement par IRM.
Tongwei est le fabricant et fournisseur professionnel de refroidisseur refroidi par air industriel emballé de 3 tonnes, situé en Chine. Avec de nombreuses années d'expérience en réfrigération, nous garantissons la production de machines de refroidissement de la meilleure qualité avec des spécifications étonnantes et de superbes offres de garantie.
Si vous recherchez un fabricant de refroidisseurs industriels refroidis par air emballés en pré-usine en Chine pour développer votre activité ? Contactez-nous qui vous guidera sur le prix et les autres spécifications du refroidisseur industriel refroidi par air emballé pour votre application.
Modèle |
TW-4A |
||||
capacité de refroidissement nominale |
KW |
50HZ |
10.8 |
||
60HZ |
12.96 |
||||
Tonne |
50HZ |
3.07 |
|||
60HZ |
3.68 |
||||
Plage de température de l'eau glacée |
℃ |
-5~25 |
|||
Consommation maximale |
kW |
4.07 |
|||
Pleine charge |
Ampli |
10.1 |
|||
source d'énergie |
|
3PH-380V-50HZ (Standard) 3PH-220-480V-60HZ(Personnalisé) |
|||
réfrigérant |
taper |
|
R22/R407C/R410A/R134A |
||
contrôle |
|
Capillaire |
|||
compresseur |
taper |
|
type de défilement hermétique |
||
pouvoir |
kW |
3.5 |
|||
QTÉ. |
Unité |
1 |
|||
condenseur |
taper |
|
Manchon en cuivre à ailettes en aluminium efficace + ventilateur à rotor externe à faible bruit |
||
volume d'air |
m3/heure |
4000 |
|||
moteur de ventilateur |
kW |
0,14*2 |
|||
évaporateur |
taper |
|
Serpentin dans l'évaporateur du réservoir d'eau(Standard) Évaporateur à plaques SS(Personnalisé) |
||
Débit d'eau de refroidissement |
m3/heure |
1.86 |
|||
Volume du réservoir |
L |
60 |
|||
connexion d'entrée et de sortie (BSP) |
pouce |
1'' |
|||
Pompe à eau |
pouvoir |
kW |
0.37 |
||
L'écoulement de l'eau |
M3/heure |
5.4 |
|||
Pression maximale |
Bar |
2 |
|||
dispositifs de sécurité |
Protection contre la surchauffe du compresseur, protection contre les surintensités, haute et protection basse pression, protection contre la surchauffe, protection du trafic, séquence/phase de phase protection contre les pertes, protection de bas niveau, protection contre le gel |
||||
dimension |
mm |
980*520*1170 |
|||
poids |
kg |
175 |
» Capacité du refroidisseur à air conditionné industriel de 1,5 kW à 1 000 kW
»Alimentation triphasée 208-570V 60HZ personnalisée pour les clients des États-Unis, des Philippines, du Mexique et du Pérou
»Contrôle de la température 7 ℃ (45 ° F) à 25 ℃ (77 ° F)
»Stabilité de la température ±0,1℃ à ±2℃
»Unité de refroidissement emballée avec pompe à eau interne et réservoir d'eau SS
»Compresseur scroll hermétique de marque Panasonic/Danfoss de haute qualité
»Port de communication R485 pour le contrôle
»Installation et fonctionnement faciles, faible coût de maintenance
Le compresseur est l'élément clé des refroidisseurs à air conditionnés industriels, car il produit des variations de pression pour remuer le réfrigérant.
Pour un refroidisseur refroidi par air industriel emballé de 3 tonnes 10KW, qui est équipé d'un compresseur de marque Panasonic de 4 HP, utilisant le réfrigérant R410A/R407C, cette compresse de marque offre une efficacité de réfrigération élevée, un faible bruit, des économies d'énergie, une protection de l'environnement et une durabilité, une sécurité et une stabilité.
Compresseur Panasonic
L'évaporateur est un élément crucial du refroidisseur d'air industriel, car il est responsable de l'extraction de la chaleur du liquide refroidi, il est situé entre le compresseur et le détendeur. Il existe trois types d'évaporateurs :évaporateur à serpentin dans le réservoir d'eau, évaporateur à calandre et à tubes, évaporateur à plaques en acier inoxydable 304SS.
Serpentin dans l'évaporateur du réservoir d'eau SS
Type de plaque SS + évaporateur de réservoir d'eau
Évaporateur à calandre et à tubes
La pompe à eau est conçue pour augmenter la pression et le débit de l'eau glacée dans un espace fermé.
La pompe à eau sous pression d'eau pour refroidisseur est d'environ 2 bars, mais si vous avez besoin d'une pression d'eau plus élevée, veuillez nous le dire lors de votre demande. Par exemple, lorsque vous utilisez des refroidisseurs pour refroidir une machine de soufflage de bouteilles, la pression de l'eau pour la pompe à eau a besoin d'environ 4 bars.
Pompe à eau
Pompe à eau haute pression
Le condenseur pour refroidisseur à air conditionné industriel est équipé d'ailettes transversales efficaces et de tubes en cuivre filetés femelles pour une efficacité d'échange thermique élevée et une bonne stabilité. Sa fonction est de refroidir la vapeur de réfrigérant libérée par le compresseur en un liquide ou un mélange gaz-liquide.
Condenseur à ailettes + ventilateur en aluminium
Les refroidisseurs Tongwei utilisent un contrôleur de température numérique de précision, un port de communication RS485, qui peut effectuer une surveillance et un contrôle à distance. Opération simple, faible taux de défaillance, facteur de sécurité élevé, installation facile.
Panneau de contrôleur
Il y a cinq spécifications importantes du refroidisseur que vous devez prendre en compte lorsque vous choisissez un refroidisseur pour votre application : la capacité de refroidissement du refroidisseur, la tension requise pour le fonctionnement, la puissance et le débit de la pompe associés (contactez-nous pour une sélection personnalisée), le réfrigérant et l'évaporateur. taper.
L’une des questions les plus fréquentes demande comment connaître la capacité de refroidissement des refroidisseurs. Nous utilisons KW, Ton, But/h, Kcal/h pour choisir la capacité de refroidissement du refroidisseur :1 KW=860 kcal/h ; 1 tonne = 3,517 kW ; 1 kW = 3 412 Btu/h ;
Il existe également une formule pour calculer la capacité de refroidissement d'un refroidisseur :.
Capacité de refroidissement (kw) = débit (m3/h) * changement de température (T1-T2)/0,86
Charge thermique = C (chaleur spécifique)* M (sortie de qualité par heure)* Changement de température (T1-T2)
Surdimensionner le refroidisseur de 20 % Taille idéale en KW = KW x 1,2
Noté : T1 : Température de l'eau entrante (℃) T2 : Température de l'eau réfrigérée requise (℃)
Par exemple, quelle taille de refroidisseur est nécessaire pour refroidir 10 m³ d’eau de 35°c à 15°c en 1 heure ?
Différentiel de température = 35℃-15℃=20℃
Débit d'eau = 10 m³/heure
Capacité de refroidissement en KW = 10 x 20 ÷ 0,86 = 232 KW
Surdimensionner le refroidisseur = 232 x 1,2 = 278,4 kW
Une capacité de refroidissement de 278,4 kW pour le refroidisseur est requise.
Différents pays et régions ont des normes différentes pour l'électricité industrielle, les alimentations courantes sont208-230 V, 380-420 V, 440-480 V, 50 Hz ou 60 Hz, 3 phases.
Aux Philippines, l'alimentation électrique est de 220 V 60 HZ 3PH, 380 V 60HZ 3PH, 460 V 60HZ 3PH ;
à Singapour et en Malaisie, l'alimentation électrique est de 415 V 50 Hz 3PH ;
au Mexique, l'alimentation est de 220 V 60 Hz 3PH ;
Aux États-Unis, l'alimentation est de 208 V 60 Hz 3PH ; 575 V 60 Hz 3PH ; 480 V 60 Hz 3PH et ainsi de suite.
Lorsque vous décidez de la capacité/tonnage du refroidisseur, nous vous recommanderons la pompe appropriée en KW, dont la pompe à eau standard est d'environ 2 bars. Si vous avez besoin d'une pression d'eau plus élevée, veuillez nous contacter lors de votre demande.
R22, R410A, R407C, R404A, R134A sont des choix facultatifs.
R22 : bon effet rafraîchissant, mais le R22 est considéré comme un puissant gaz à effet de serre, il est donc interdit dans la plupart des pays.
R410A : respectueux de l'environnement, le R-410A a remplacé le R-22 en tant que réfrigérant préféré pour une utilisation dans les climatiseurs résidentiels et commerciaux au Japon, en Europe et aux États-Unis. Le R-410A fonctionne à des pressions plus élevées que les autres réfrigérants.
R407C : un bon remplacement du R22, bon effet de refroidissement.
R404A : convient aux applications nécessitant une basse température (inférieure à -10°c).
R134A : un gaz ininflammable utilisé principalement comme réfrigérant « haute température », adapté aux refroidisseurs à air fonctionnant à une température ambiante élevée supérieure à 50 ℃.
Les refroidisseurs ont généralement deux types d'évaporateurs : l'un estserpentin dans l'évaporateur du réservoir d'eau, l'autre estévaporateur à calandre et à tubes.
Évaporateur à serpentin et à réservoir, doté d'un réservoir de stockage d'eau intégré pour une utilisation plus pratique, il n'y a donc pas besoin de réservoirs tampons supplémentaires. C'est également notre évaporateur standard pour refroidisseur, si vous n'avez pas de réservoir tampon, nous utilisons simplement cet évaporateur pour votre refroidisseur.
Évaporateur de type calandre et tube, qui nécessite le raccordement d'un réservoir tampon d'eau supplémentaire.
Les refroidisseurs industriels refroidis par air sont des systèmes de réfrigération très populaires qui peuvent fournir des sources de refroidissement par eau stables et fiables pour un usage industriel et commercial.
Le refroidisseur industriel refroidi par air emballé est également largement utilisé dans l’industrie du plastique, l’industrie alimentaire, l’industrie chimique et d’autres industries.
Les refroidisseurs industriels refroidis par air sont également largement utilisés dans la transformation du plastique et l'industrie du plastique, notamment le moulage par injection de plastique, les lignes d'extrusion et d'extrusion de plastique et les machines de moulage par soufflage.
La fonction de l'utilisation d'un refroidisseur à vis refroidi par air est de fournir le débit d'eau de refroidissement pour refroidir la température du moule en plastique afin de garantir la qualité du produit et l'efficacité de la production.
Refroidisseur refroidi par air emballé industriel pour l'industrie plastique
Les refroidisseurs à air sont importants dans l'industrie alimentaire pour maintenir le contrôle de la température, préserver la qualité, prendre en charge divers processus de production et se conformer aux réglementations.
Refroidisseur refroidi par air emballé industriel pour l'industrie alimentaire
L'industrie pharmaceutique prépare les médicaments en les traitant selon différents paramètres de chauffage et de refroidissement, car le mélange, l'extrusion, le mélange et les refroidisseurs à vis refroidis par air sont des machines de refroidissement fournissant de l'eau de refroidissement à basse température, réduisant la température des machines chimiques et du traitement de refroidissement pharmaceutique.
Refroidisseur refroidi par air emballé industriel pour l'industrie chimique
En tant que fournisseur et exportateur professionnel de refroidisseurs refroidis par air emballés industriels, nous avons notre propre transitaire pour organiser l’expédition. Notre machine de refroidissement est dotée d'un emballage en contreplaqué, qui évite les dommages pendant le transport et répond aux normes d'exportation. Il existe trois manières de livrer votre groupe refroidisseur :
1. Expédition par avion : Comme le refroidisseur est équipé d'un compresseur, d'une pompe à eau et de ventilateurs, le réfrigérant comprimé et l'huile à l'intérieur du compresseur sont un article dangereux avec possibilité d'explosion, il doit donc libérer le réfrigérant comprimé avant le transport. (Cela signifie que le refroidisseur d'eau ne contient pas de réfrigérant lorsque vous choisissez ce mode d'expédition. Une fois la machine arrivée à destination, vous devez ajouter du réfrigérant par des professionnels locaux. La compagnie aérienne nous demande également de fournir de nombreux documents pour prouver que le refroidisseur n'est pas un produit dangereux. Le coût du transport aérien est très élevé et peut être supérieur au coût du refroidisseur. La livraison par avion n'est donc pas le mode de transport recommandé à notre client.
2. Expédition par mer : le temps de transport est plus long que par avion, mais les frais de transport sont bon marché et il n'est pas nécessaire d'ajouter du réfrigérant une fois l'équipement arrivé à destination. Ce mode d'expédition est le mode de transport le plus approprié pour vous. pour livrer votre port local.
3.Si vous avez votre propre conteneur d'expédition chez votre autre fournisseur en Chine, nous pouvons vous aider à livrer le refroidisseur à votre fournisseur dans n'importe quelle ville de Chine.
