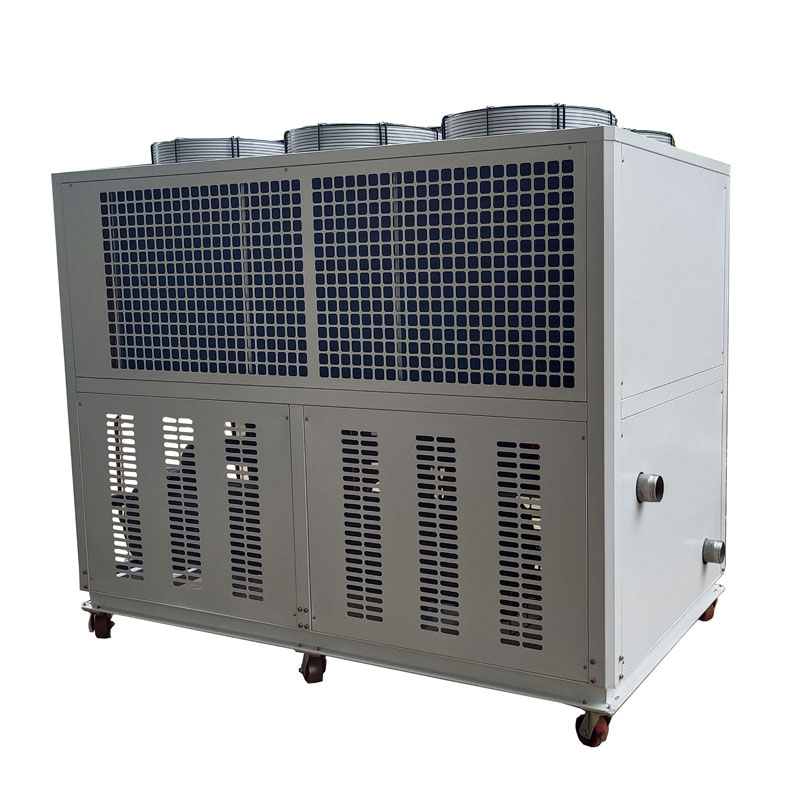

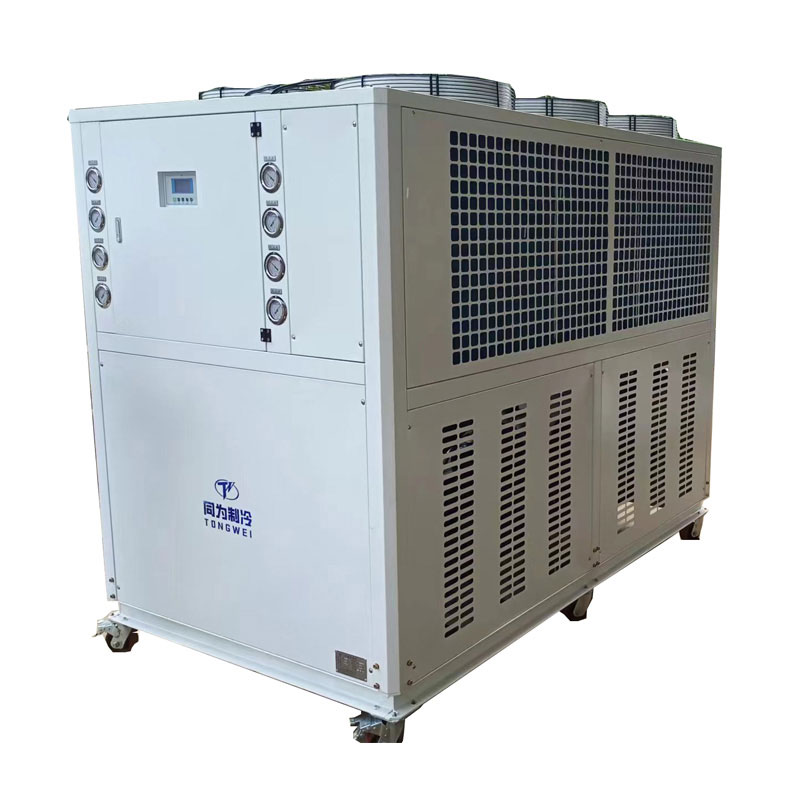

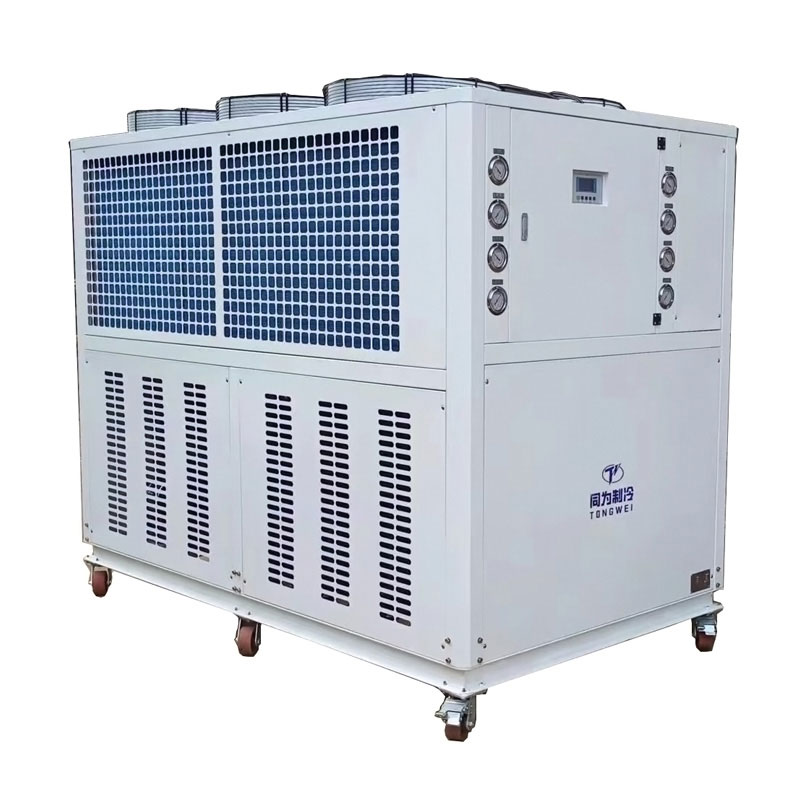

Refroidisseur en plastique refroidi par air industriel de 30 tonnes

Refroidisseur en plastique refroidi par air industriel de 30 tonnes

Tongwei est l’un des principaux fabricants et fournisseurs chinois de refroidisseurs en plastique refroidis par air industriels de 30 tonnes. Le refroidisseur en plastique industriel refroidi par air est un type de refroidisseur en plastique, qui est une machine de réfrigération qui contrôle la température en produisant du refroidissement et en libérant de la chaleur par l'air refroidi du système. Il n'est pas nécessaire d'installer une tour de refroidissement à eau pour la dissipation de la chaleur. Il est utilisé pour refroidir l'équipement de traitement du plastique utilisé pour produire des produits en plastique, tels qu'une machine d'injection plastique, une machine d'extrusion de plastique, une machine d'extrusion de feuilles ou une machine d'extrusion de profilés, une machine de soufflage de bouteilles et une machine de soufflage de film, afin de maximiser la productivité et de prolonger la durée de vie. de la machine et améliorer la qualité. Refroidisseur industriel en plastique refroidi par air de 30 tonnes, modèle TW-40AF, avec une capacité de refroidissement d'environ 120 kW (100 000 Kcal/h). Il comprend QUATRE scroll 10HP Panasonic /Compresseur Danfoss utilisant un réfrigérant R410A/R407C respectueux de l'environnement, un condenseur refroidi par air, des ailettes du condenseur, une bobine SS dans l'échangeur de chaleur du réservoir d'eau, une pompe à eau, un circuit de réfrigération, un détendeur et des dispositifs de protection, un contrôleur de température.

En tant que fabricant et fournisseur professionnel de refroidisseurs en plastique depuis plus de 15 ans, Tongwei est toujours heureux de fournir notre service gratuit et notre assistance technique accessibles à nos clients. Ainsi, si vous envisagez d'acheter un refroidisseur en plastique industriel refroidi par air de haute qualité, adapté à différents besoins. la transformation pour développer votre activité,Contactez-nouspour obtenir un devis ou répondre à une question sur le choix d'un refroidisseur en plastique aux meilleurs tarifs pour votre application.

Spécifications techniques du refroidisseur en plastique refroidi par air industriel de 30 tonnes MODÈLE : TW-40AF

Caractéristiques et avantages du refroidisseur en plastique refroidi par air industriel

»Capacité de refroidissement de 1/2 tonne à 200 tonnes

»Alimentation triphasée 208-570V 60HZ personnalisée pour les clients des États-Unis, des Philippines, du Mexique et du Pérou

» Le refroidisseur industriel en plastique refroidi par air est équipé d'un réfrigérant R22, R407c, R410a, R134a en option. Si vous souhaitez que le refroidisseur soit installé et fonctionne en dessous d'une température ambiante élevée de 55 ℃ avec une alarme haute pression, vous pouvez utiliser le réfrigérant R134A respectueux de l'environnement.

»Compresseur à spirale ou à vis de haute qualité

» Bobine SS dans le réservoir d'eau, la coque et le tube ou l'évaporateur SS PHE en option

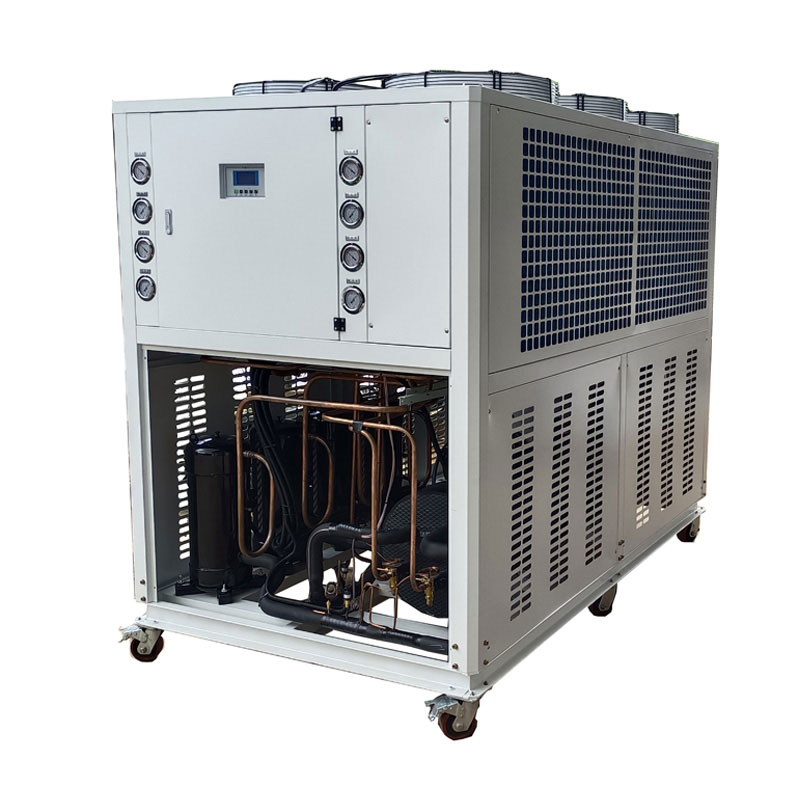

Quels sont les principaux composants du refroidisseur en plastique refroidi par air industriel de 30 tonnes

3.1 Compresseur

Le compresseur est l'élément clé des refroidisseurs en plastique refroidis par air industriels, car il produit des variations de pression pour remuer le réfrigérant.

Pour un refroidisseur en plastique refroidi par air industriel de 30 tonnes, équipé de QUATRE unités de compresseur de marque Panasonic / Danfoss de 10 HP, utilisant le réfrigérant R410A / R407C / R134a, cette compresse de marque présente une efficacité de réfrigération élevée, un faible bruit, une économie d'énergie, une protection de l'environnement et une durabilité, une sécurité et la stabilité.

Compresseur Panasonic

3.2 Évaporateur

L'évaporateur est un composant crucial du refroidisseur industriel en plastique refroidi par air, car il est responsable de l'extraction de la chaleur du liquide refroidi, il est situé entre le compresseur et le détendeur. Il existe trois types d'évaporateurs :évaporateur à serpentin dans le réservoir d'eau, évaporateur à calandre et à tubes, évaporateur à plaques en acier inoxydable 304SS.

Serpentin dans l'évaporateur du réservoir d'eau SS

Type de plaque SS + évaporateur de réservoir d'eau

Évaporateur à calandre et à tubes

3.3 Pompe à eau

La pompe à eau est conçue pour augmenter la pression et le débit de l'eau glacée dans un espace fermé.

la pression de l'eau de la pompe à eau pour le refroidisseur est d'environ 2 bars, mais si vous avez besoin d'une pression d'eau plus élevée, veuillez nous le dire lors de votre demande. Par exemple, lorsque vous utilisez des refroidisseurs pour refroidir la machine de soufflage de bouteilles, la pression de l'eau pour la pompe à eau a besoin d'environ 4 bar .

Pompe à eau

Pompe à eau haute pression

3.4 Condenseur

Le condenseur pour refroidisseur industriel en plastique refroidi par air est équipé d'ailettes transversales efficaces et de tubes en cuivre filetés femelles pour une efficacité d'échange thermique élevée et une bonne stabilité. Sa fonction est de refroidir la vapeur réfrigérante libérée par le compresseur dans un liquide ou un gaz-liquide. mélange.

Condenseur à ailettes + ventilateur en aluminium

3.5 Panneau de contrôle

Les refroidisseurs Tongwei utilisent un contrôleur de température numérique de précision, un port de communication RS485, qui peut effectuer une surveillance et un contrôle à distance. Opération simple, faible taux de défaillance, facteur de sécurité élevé, installation facile.

Panneau de contrôleur

Pièce de rechange pour refroidisseur en plastique refroidi par air industriel

Comment fonctionne un refroidisseur industriel en plastique refroidi par air de 30 tonnes ?

Refroidisseur d'air de 30 tonnes construit avec un réservoir d'eau à l'intérieur de l'installation pour référence

Refroidisseur d'air de 30 tonnes avec réservoir d'eau tampon, installation extérieure pour référence

Comment puis-je choisir le refroidisseur industriel en plastique refroidi par air de 30 tonnes adapté à votre application ?

Il y a cinq spécifications importantes du refroidisseur que vous devez prendre en compte lorsque vous choisissez un refroidisseur pour votre application : la capacité de refroidissement du refroidisseur, la tension requise pour le fonctionnement, la puissance et le débit de la pompe associés (contactez-nous pour une sélection personnalisée), le réfrigérant et l'évaporateur. taper.

6.1 Calculer la capacité de refroidissement appropriée pour le refroidisseur

L’une des questions les plus fréquentes demande comment connaître la capacité de refroidissement des refroidisseurs.  Nous utilisons KW, Ton, But/h, Kcal/h pour choisir la capacité de refroidissement du refroidisseur :1 KW=860 kcal/h ;  1 tonne = 3,517 kW ; 1 kW = 3 412 Btu/h ;

Il existe également une formule pour calculer la capacité de refroidissement d'un refroidisseur :.

Capacité de refroidissement (kw) = débit (m3/h) * changement de température (T1-T2)/0,86

Charge thermique = C (chaleur spécifique)* M (sortie de qualité par heure)* Changement de température (T1-T2)

Surdimensionner le refroidisseur de 20 % Taille idéale en KW = KW x 1,2

Noté : T1 : Température de l'eau entrante (℃)      T2 : Température de l'eau réfrigérée requise (℃)

Par exemple, quelle taille de refroidisseur est nécessaire pour refroidir 10 m³ d’eau de 35°c à 15°c en 1 heure ?

Différentiel de température = 35℃-15℃=20℃

Débit d'eau = 10 m³/heure

Capacité de refroidissement en KW = 10 x 20 ÷ 0,86 = 232 KW

Surdimensionner le refroidisseur = 232 x 1,2 = 278,4 kW

Une capacité de refroidissement de 278,4 kW pour le refroidisseur est requise.

6.2 Puissance

Différents pays et régions ont des normes différentes pour l'électricité industrielle, les alimentations courantes sont208-230 V, 380-420 V, 440-480 V, 50 Hz ou 60 Hz, 3 phases.

Aux Philippines, l'alimentation est de 220 V 60 Hz 3PH, 380 V 60 Hz 3PH, 460 V 60 Hz 3PH ;

à Singapour et en Malaisie, l'alimentation est de 415 V 50 Hz 3PH ;

au Mexique, l'alimentation est de 220 V 60 Hz 3PH ;

Aux États-Unis, l'alimentation est de 208 V 60 Hz 3PH, 575 V 60 Hz 3PH, 480 V 60 Hz 3PH, etc.

6.3 Pompe à eau

Lorsque vous décidez de la capacité/tonnage du refroidisseur, nous vous recommanderons la pompe appropriée en KW, dont la pompe à eau standard est d'environ 2 bars. Si vous avez besoin d'une pression d'eau plus élevée, veuillez nous contacter lors de votre demande.

6.4 Réfrigérant

R22, R410A, R407C, R404A, R134A sont des choix facultatifs.

R22 : bon effet rafraîchissant, mais le R22 est considéré comme un puissant gaz à effet de serre, il est donc interdit dans la plupart des pays.

R410A : respectueux de l'environnement, le R-410A a remplacé le R-22 en tant que réfrigérant préféré pour une utilisation dans les climatiseurs résidentiels et commerciaux au Japon, en Europe et aux États-Unis. Le R-410A fonctionne à des pressions plus élevées que les autres réfrigérants.

R407C : un bon remplacement du R22, bon effet de refroidissement.

R404A : convient aux applications nécessitant une basse température (inférieure à -10°c).

R134A : un gaz ininflammable utilisé principalement comme réfrigérant « haute température », adapté aux refroidisseurs à air fonctionnant à une température ambiante élevée supérieure à 50 ℃.

6.5 Choix de l'évaporateur

Les refroidisseurs ont généralement deux types d'évaporateurs : l'un estserpentin dans l'évaporateur du réservoir d'eau, l'autre estévaporateur à calandre et à tubes.

Évaporateur à serpentin et à réservoir, doté d'un réservoir de stockage d'eau intégré pour une utilisation plus pratique, il n'y a donc pas besoin de réservoirs tampons supplémentaires. C'est également notre évaporateur standard pour refroidisseur, si vous n'avez pas de réservoir tampon, nous utilisons simplement cet évaporateur pour votre refroidisseur.

Évaporateur de type calandre et tube, qui nécessite un réservoir tampon d'eau supplémentaire pour le raccordement.

Mode d'expédition du refroidisseur en plastique refroidi par air industriel de 30 tonnes

En tant que fournisseur et exportateur professionnel de refroidisseurs en plastique refroidis par air industriels, nous avons notre propre transitaire pour organiser l'expédition. Notre machine de refroidissement est dotée d'un emballage en contreplaqué, qui évite les dommages pendant le transport et répond aux normes d'exportation. Il existe trois façons de livrer votre unité de refroidissement :

1. Expédié par avion : comme le refroidisseur est équipé d'un compresseur, d'une pompe à eau et de ventilateurs, le réfrigérant comprimé et l'huile à l'intérieur du compresseur sont un article dangereux avec possibilité d'explosion, il doit donc libérer le réfrigérant comprimé avant le transport. (Cela signifie que le refroidisseur d'eau ne contient pas de réfrigérant lorsque vous choisissez ce mode d'expédition. Une fois la machine arrivée à destination, vous devez ajouter du réfrigérant par des professionnels locaux. La compagnie aérienne nous demande également de fournir de nombreux documents pour prouver que le refroidisseur n'est pas un produit dangereux. Le coût du transport aérien est très élevé et peut être supérieur au coût du refroidisseur. La livraison par avion n'est donc pas le mode de transport recommandé à notre client.

2. Expédition par mer : le temps de transport est plus long que par voie aérienne, mais les frais de transport sont bon marché et il n'est pas nécessaire d'ajouter du réfrigérant une fois l'équipement arrivé à destination. Ce mode d'expédition est le mode de transport le plus approprié pour vous. pour livrer votre port local.

3.Si vous avez votre propre conteneur d'expédition chez votre autre fournisseur en Chine, nous pouvons vous aider à livrer la machine de refroidissement à votre fournisseur dans n'importe quelle ville de Chine.
