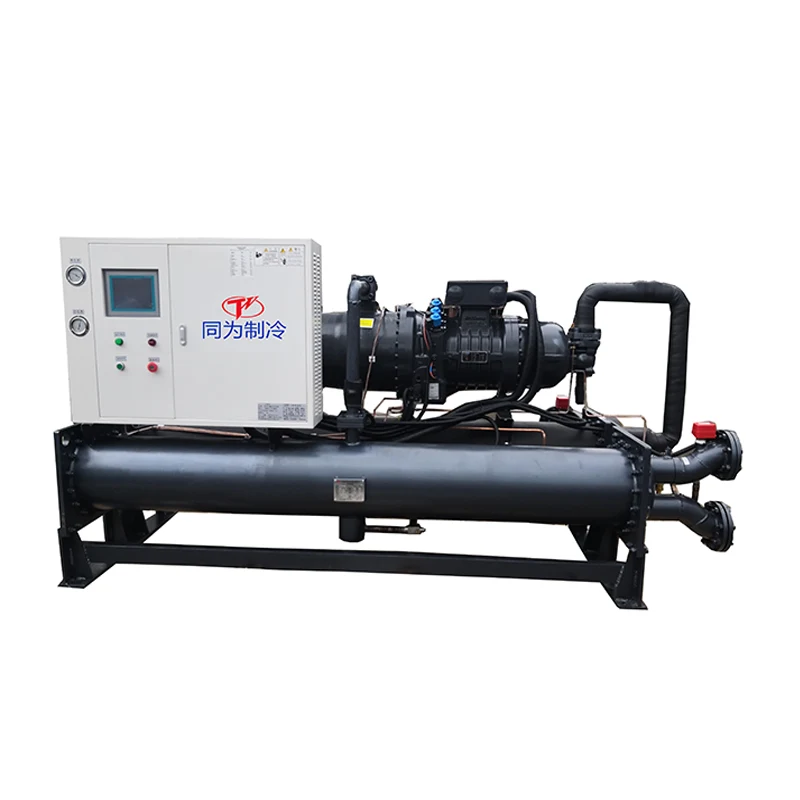

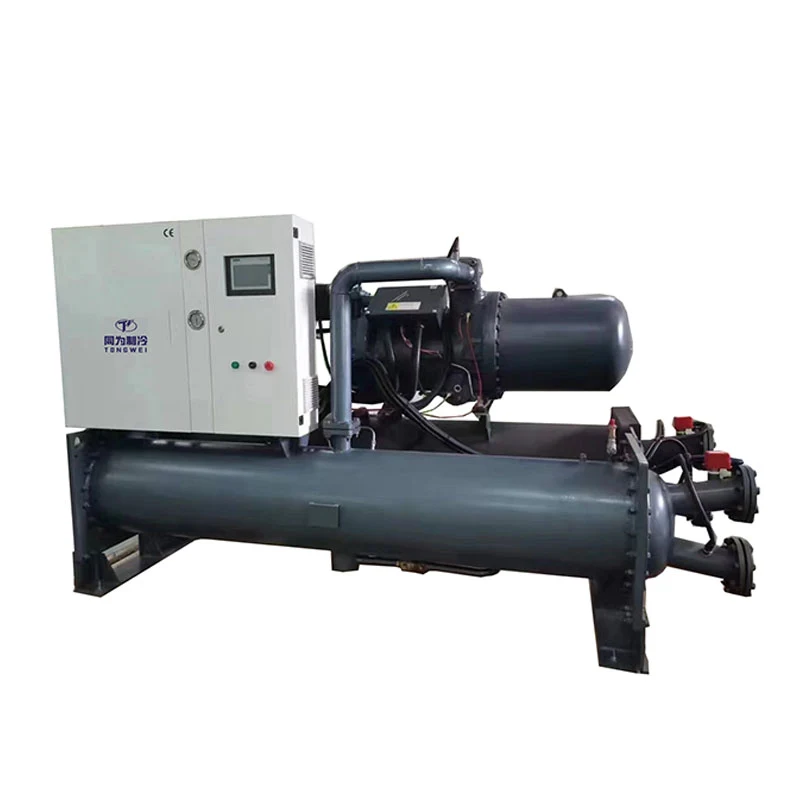

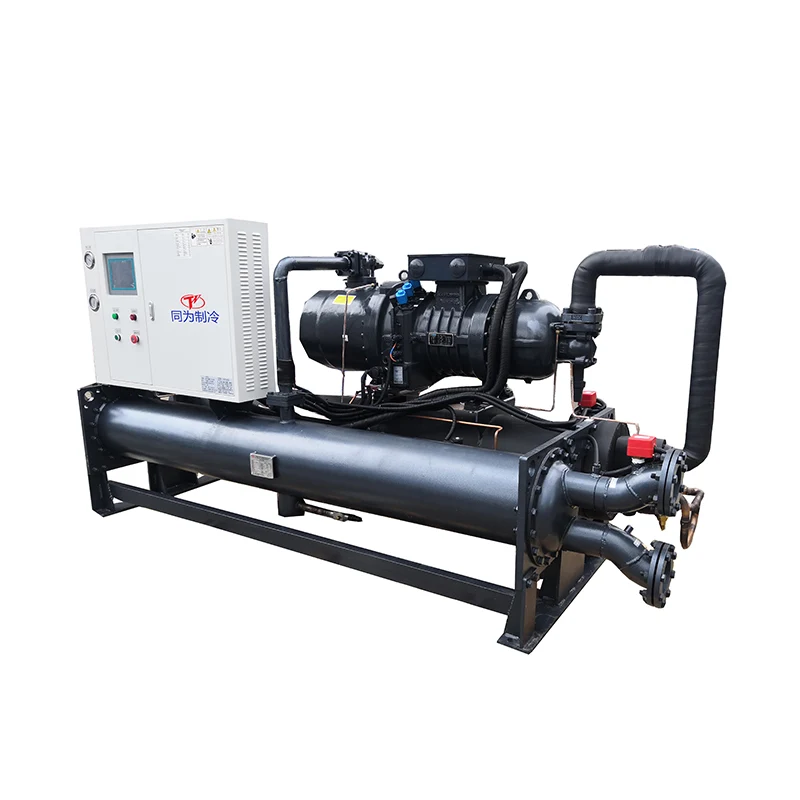

Chiller compresseur à vis refroidi à l'eau de 50 tonnes

Chiller compresseur à vis refroidi à l'eau de 50 tonnes

Tongwei est un fournisseur et fabricant de compresseur à vis refroidi par l'eau professionnelle avec un bon prix, une qualité et un bon service. Nous avons expérimenté des ingénieurs de réfrigération pour créer une solution professionnelle pour vos systèmes d'eau de refroidissement.50 tonne 170 kW Le refroidisseur de compresseur à vis refroidie à l'eau peut contrôler la plage de température de l'eau de -30 ℃ à + 30 ℃, qui est avec des composants de marque de qualité supérieure tels que le compresseur de vis Hanbell, l'évaporateur de type coquille et le tube, le contrôleur de température PLC. Il doit s'installer avec une tour de refroidissement pour une efficacité de refroidissement élevée. Tous nos refroidisseurs de compresseurs à vis refroidis par eau sont avec certification CE et une garantie de 12 mois, tout problème causé par les défauts du refroidisseur lui-même, service offert jusqu'au problème dans la garantie.

En tant que fabricant de la Chine et fournisseur de refroidisseur d'eau sur 15 ans, Tongwei a exporté diverses capacités de refroidisseurs refroidis ou refroidis à l'eau à partir de 10 tonnes, 20 tonnes, 40 tonnes, 50 ans, 80 tonnes de 120 tonne etc. Nous fournissons non seulement des machines de refroidissement de haute qualité, mais nous priorisons un excellent service client. Un avantage majeur de notre Tongwei est que nos clients sont notre priorité absolue, ce qui nous distingue de nos concurrents. Notre équipe compétente est dédiée à la fourniture d'un excellent service client et à votre satisfaction. Certains des avantages clés que notre équipe offre à votre refroidisseur comprend: déballer complètement, nettoyer et tester chaque système de refroidissement avant l'expédition; Effectuer des vérifications de routine d'assurance qualité sur chaque unité; Seule uniquement de nouvelles machines et systèmes à nos clients; dépanner et résoudre les problèmes aussi rapidement et efficacement que possible. Contactez-nous dès aujourd'hui pour obtenir tous ces grands avantages avec votre refroidisseur de compresseur à vis refroidi par l'eau. Un membre de notre équipe sera heureux de répondre à toutes les questions que vous pourriez avoir et de discuter des spécifications techniques complètes. Nous sommes impatients de travailler avec vous.

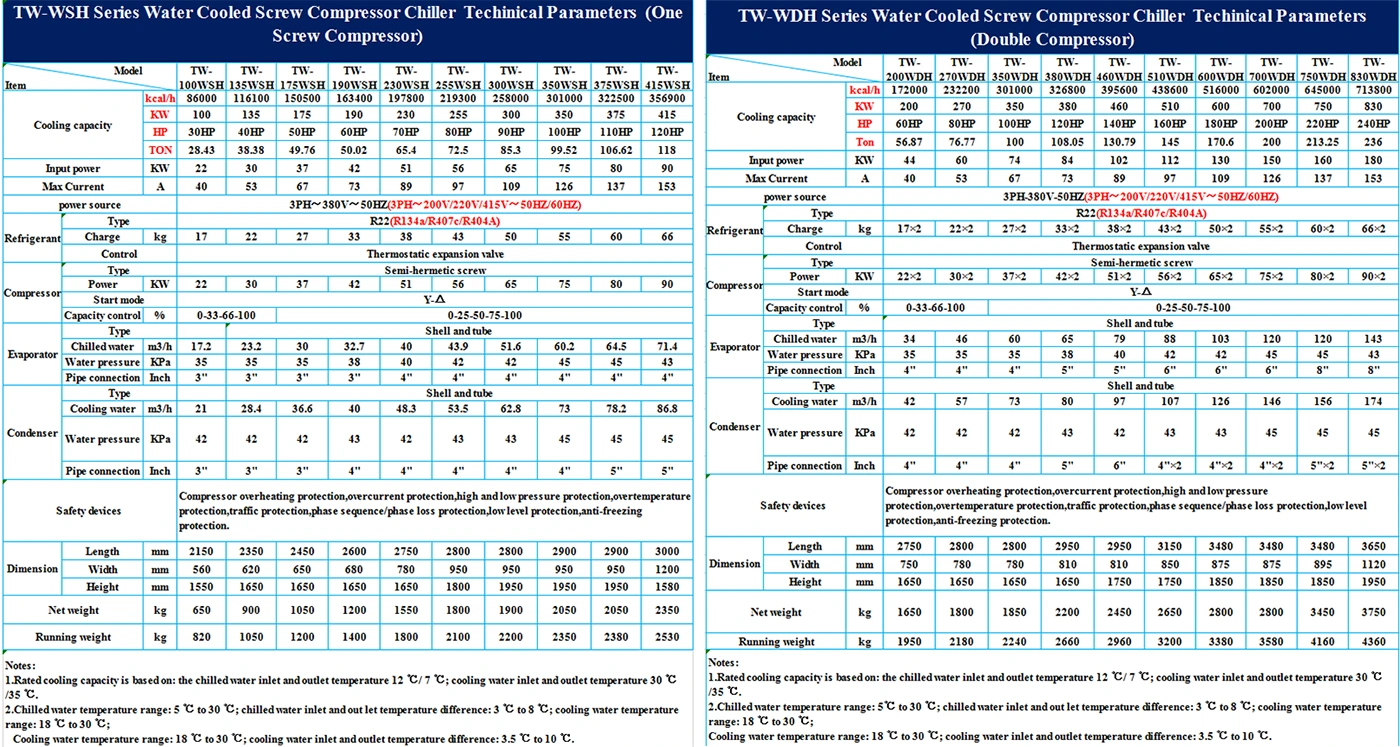

1. Spécification technique du refroidisseur de compresseur à vis refroidie à l'eau

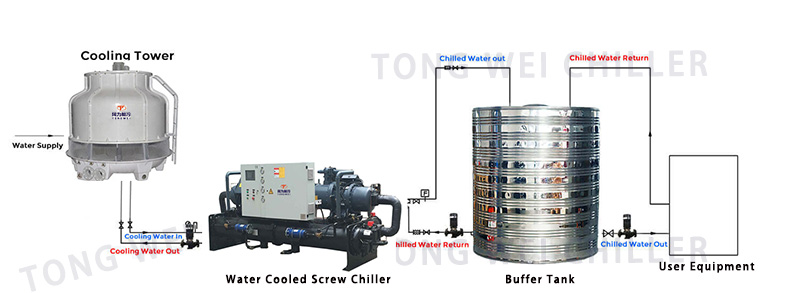

2.Comment le refroidisseur de compresseur à vis refroidi à 50 tonnes 170 kW fonctionne-t-il?

Comme ce refroidisseur de compresseur à vis refroidi par eau est refroidi par l'eau, il a besoin de se connecter avec une tour de refroidissement pour la thermosphérique, le refroidisseur est avec l'évaporateur et le condenseur de coque et de tube, de sorte qu'il a également besoin de connexion du réservoir de tampon et de la pompe à l'extérieur, veuillez consulter le dessin de la connexion pour référence:

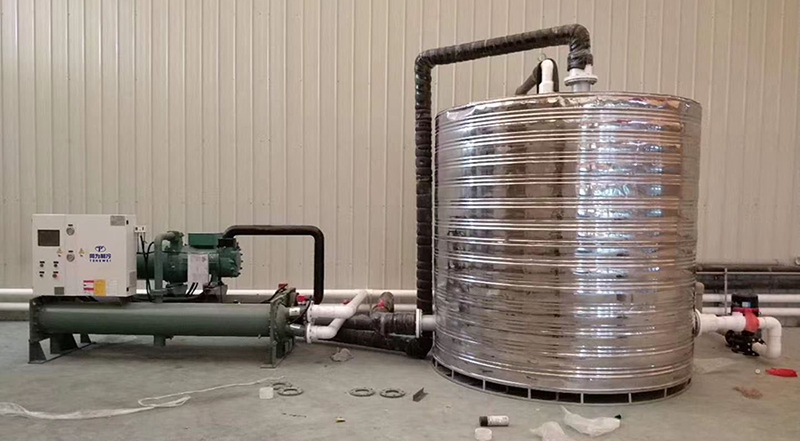

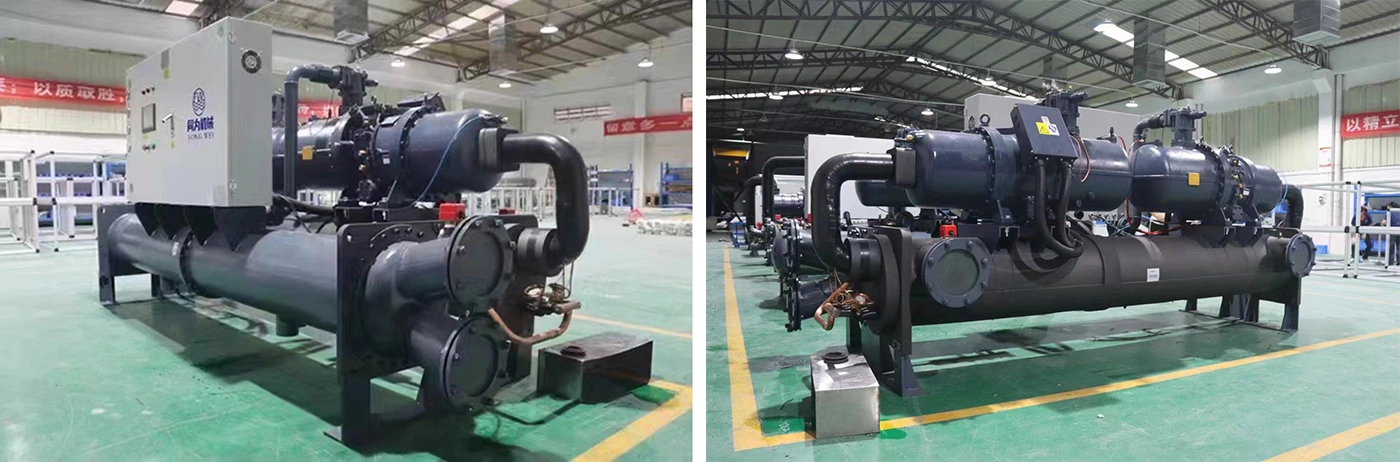

Refroidisseur de compresseur à vis refroidie à l'eau avec réservoir d'eau tampon Installation à l'extérieur pour référence

3.Features de refroidisseur de compresseur à vis refroidie à l'eau

»Le refroidisseur adopte un compresseur de vis Hanbell / Bitzer semi-fermé. Le compresseur est avec un contrôle de capacité 0 à 25% -50% -75% -100%, qui est automatiquement ajusté en fonction des changements de charge et est plus économe en énergie.

»Capacité de refroidissement du refroidisseur chimique refroidi par l'eau de 30 tonnes à 200 tonnes, température de l'eau refroidie de -10 ℃ à 25 ℃.

»Le refroidisseur chimique à vis refroidie par l'eau utilise l'échange de chaleur à haute efficacité et à l'efficacité du tube pour améliorer l'efficacité du refroidissement. Dans le même temps, afin de réduire la quantité d'huile lubrifiante entrant dans l'échangeur de chaleur, le refroidisseur augmente la teneur en huile secondaire pour minimiser la quantité d'huile entrant dans l'échangeur de chaleur et la passe par un injecteur spécialement conçu. Le dispositif de retour d'huile guide l'huile de lubrification dans l'échangeur de chaleur vers le compresseur, améliorant l'efficacité de réfrigération de l'unité et améliorant la fiabilité du fonctionnement de l'unité.

»Chiller chimique refroidi par l'eau utilise le contrôleur de température PLC pour surveiller le fonctionnement global de l'unité. Son écran tactile permet les ajustements et les paramètres. Économisez la consommation d'énergie en régulant la température et la pression du réfrigérant entrant dans le compresseur.

»Par une pompe à eau, un flux continu d'eau réfrigérée pénètre dans le refroidisseur du réservoir d'eau. Le réservoir d'eau et les composants de refroidissement du refroidisseur chimique refroidis par eau sont connectés à travers les conduites d'eau

»Le réfrigérant peut être R22, R134A, R407C, R404A

»380V-415V / 50Hz 3ph pour la conception standard. Différence de conception sur la demande du client telles que 220-570V 60Hz 3ph pour les clients des Philippines, du Mexique ou des États-Unis.

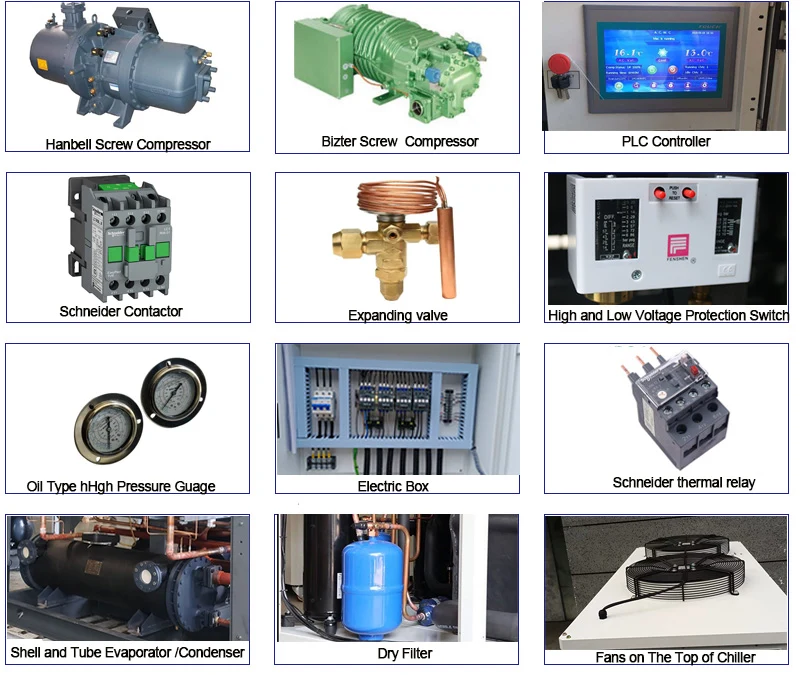

4. Quels sont les principaux composants du refroidisseur de compresseur à vis refroidi par l'eau?

4.1 Compresseur

Le compresseur est le moteur clé du refroidisseur de compresseur à vis refroidi par l'eau car il produit des variations de pression pour remuer le réfrigérant.

Pour le refroidisseur chimique à vis refroidie par l'eau, qui est avec un ou deux compresseurs de vis de vis de vis ou de bizter Hanbell pour une capacité de réfrigération requise, en utilisant le réfrigérant R407C, cette compresse de marque est avec une efficacité de réfrigération élevée, un faible bruit, une économie d'énergie, une protection environnementale et une durabilité, une sécurité et une stabilité.

Chaque compresseur de vis avec 4 étapes de contrôle d'énergie 25% -50% -75% -100% pour s'assurer que tout le refroidisseur de vis est stable et garantit des performances de réfrigération élevées.

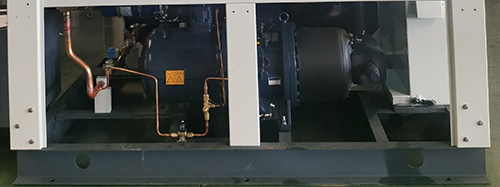

Compresseur à vis Hanbell

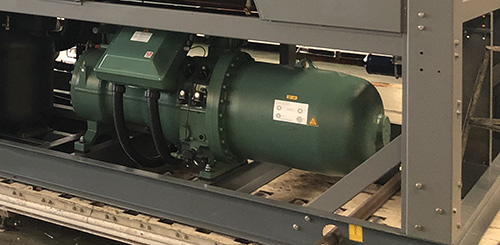

Compresseur à vis de bizter

4.2 Évaporateur

L'évaporateur est un composant crucial du refroidisseur de vis refroidi par l'eau, car il est responsable de l'extraction de la chaleur du liquide refroidi, il est situé entre le compresseur et la soupape d'expansion. Chiller à vis refroidie à l'eau utilise l'échangeur de chaleur de type de boucle fermée très efficace comme l'évaporateur.

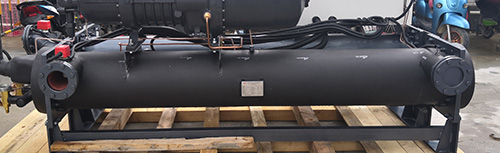

Évaporateur de coque et de tube

5.3 Condenseur

Le condenseur pour le refroidisseur de vis refroidi par l'eau est la coque et le tube de type caché à l'eau pour une efficacité d'échange de chaleur élevée et une bonne stabilité.

Condenseur de type et tube refroidi par eau

5.4 Panneau de contrôleur

Les refroidisseurs Tongwei utilisent un système de contrôle PLC intégré avec une interface humaine-ordinateur et un grand panneau d'écran tactile LED.

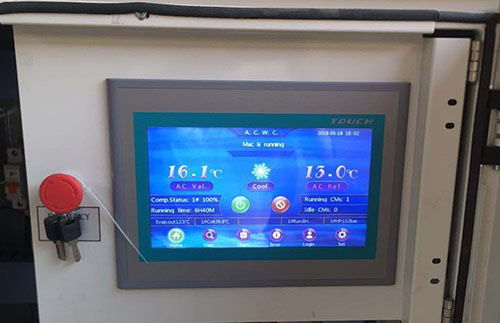

Panneau de contrôleur PLC

5. Comment puis-je choisir le refroidisseur de compresseur à vis refroidi par l'eau?

Il y a cinq spécifications d'important refroidisseurs que vous devez considérer lorsque vous choisissez un refroidisseur pour votre application: la capacité de refroidissement du refroidisseur, la tension requise pour le fonctionnement, la puissance de pompe et le débit associés (contactez-nous pour la sélection personnalisée), le réfrigérant et le type d'évaporateur.

5.1 Calculer la capacité de refroidissement droit pour le refroidisseur

L'un des plus fréquemment nous demandions comment nous pouvons connaître la capacité de refroidissement des refroidisseurs.  Nous utilisons KW, ton, mais / h, kcal / h pour choisir la capacité de refroidissement du refroidisseur: 1 kW = 860 kcal / h;  1 tonne = 3,517 kW;

1 kW = 3412 btu / h;

Il existe également une formule pour calculer la capacité de refroidissement du refroidisseur:.

Capacité de refroidissement (kW) = débit (M3 / H) * Changement temporaire (T1-T2) /0.86

Charge de chaleur = C (chaleur spécifique) * M (sortie de qualité par heure) * Changement temporaire (T1-T2)

Surdimensionner le refroidisseur de 20% de taille idéale en kw = kW x 1.2

Notté: T1: Température de l'eau entrante (℃) T2: Température de l'eau refroidie requise (℃)

Par exemple, quelle taille de refroidisseur est nécessaire pour refroidir 10 m³ d'eau de 35 ° C à 15 ° C en 1 heure?

Différentiel de température = 35 ℃ -15 ℃ = 20 ℃

Débit d'eau = 10 m³ / heure

Capacité de refroidissement en kW = 10 x 20 ÷ 0,86 = 232 kW

Surdimension le refroidisseur = 232 x 1,2 = 278,4kw

278,4 kW La capacité de refroidissement du refroidissement est nécessaire.

5.2 puissance

Différents pays et régions ont des normes différentes pour l'électricité industrielle, les alimentations communes sont 208-230 V, 380-420V, 440-480V, 50Hz ou 60Hz, 3phases.

Tels aux Philippines, l'alimentation est 220V 60Hz 3ph, 380V 60Hz 3ph, 460V 60Hz 3ph;

À Singapour et en Malaisie, l'alimentation électrique est de 415V 50Hz 3ph;

Au Mexique, l'alimentation électrique est de 220 V 60 Hz 3ph;

Aux États-Unis, l'alimentation est 208V 60Hz 3ph; 575V 60Hz 3ph; 480V 60Hz 3ph et ainsi de suite

5.3 réfrigérant

R22, R407C, R404A, R134A sont des choix facultatifs.

R22: bon effet de refroidissement, mais R22 est considéré comme un puissant gaz à effet de serre, il est donc interdit dans la plupart des pays.

R407C: Un bon remplacement pour R22, bon effet de refroidissement.

R404A: adapté à l'application qui nécessite une basse température (en dessous de -10 ° C).

R134A: un gaz non fracassable utilisé principalement comme un réfrigérant «à haute température», adapté au refroidisseur refroidi par air travaillant à une température ambiante élevée supérieure à 50 ℃.

5.4 Évaporateur Choisissez

Le refroidisseur à vis refroidi par l'air utilise généralement un évaporateur: il suffit d'échangeur de chaleur de coque et de tube. Évaporateur de type et de tube, qui nécessite un réservoir de tampon d'eau supplémentaire pour se connecter.

5.5 Capacité du réservoir d'eau tampon Choisissez

La capacité du réservoir de tampon peut être personnalisée en fonction des besoins spécifiques. Il peut tamponner une charge de chaleur plus grande, stocker plus d'eau réfrigérée.

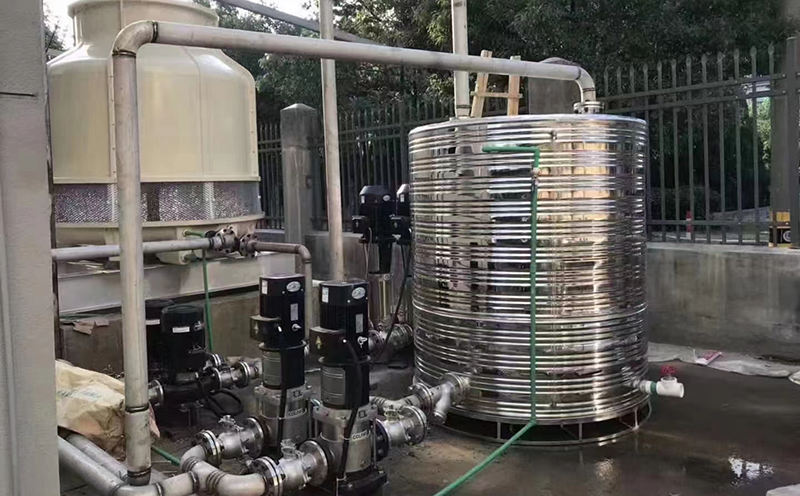

304 réservoir d'eau en acier inoxydable

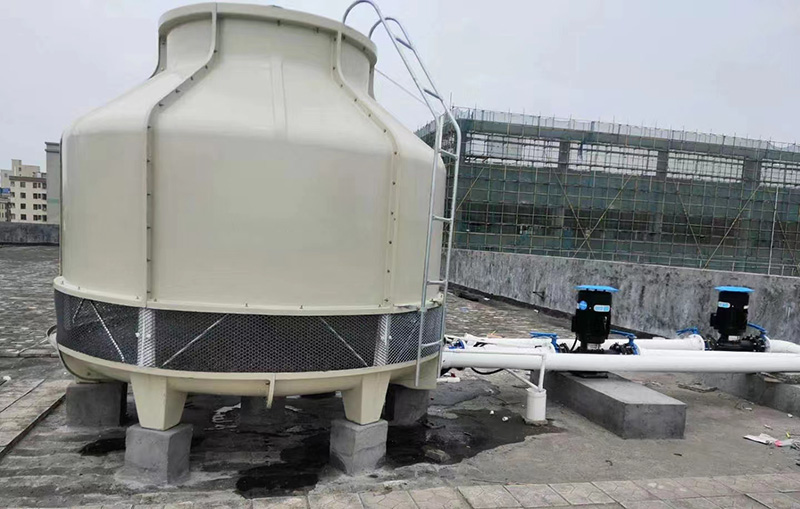

6.Comment choisir la tour de refroidissement à l'eau droite pour votre refroidisseur de compresseur à vis refroidie à l'eau?

Le refroidisseur refroidi à l'eau a besoin de se connecter avec la tour de refroidissement de l'eau et la pompe de refroidissement à l'eau à l'extérieur pour la dissipation de la chaleur, alors comment choisir le modèle de tour de refroidissement à eau à droite à votre refroidisseur de vis refroidi par l'eau?

Il y a trois facteurs de température importants à considérer lors du choix d'une tour de refroidissement pour le refroidisseur refroidi par l'eau: la température de l'eau chaude d'entrée, la température de l'eau froide et la température de l'ampoule humide. La température de l'eau chaude est celle qui entre dans la tour. La température de l'eau froide est celle qui quitte l'eau tandis que la température de l'ampoule humide se réfère à la température dominante de la région géographique où se trouve la tour.

L'approche est le terme utilisé pour désigner la différence entre les températures de la source d'eau lorsqu'elle entre dans la tour par rapport à la température de l'eau une fois qu'elle a quitté la tour. Il s'agit d'un déterminant crucial de l'efficacité du processus d'échange de chaleur.

Pour choisir la bonne tour de refroidissement, l'efficacité mécanique doit être prioritaire. Cela fait référence à la quantité de puissance du ventilateur nécessaire pour faire circuler l'air ambiant dans la tour de refroidissement. La plage - ou la différence de température entre l'eau chaude et la froide - est également cruciale car elle aura un impact sur la consommation d'énergie.

Donc, pour savoir comment choisir un château d'eau de refroidissement avec une capacité de refroidissement suffisante, vous devez comprendre quelles circonstances nécessitent l'utilisation d'une tour de refroidissement. Veuillez trouver que la tour de refroidissement à eau ci-dessous convient au refroidisseur à vis refroidi par l'eau:

7. Pièce d'espace pour le refroidisseur de compresseur à vis refroidie à l'eau

8. Quelle est la différence entre le compresseur de vis refroidi à l'air et le refroidisseur de compresseur à vis refroidi

Les refroidisseurs de compresseurs à vis refroidis par l'air et refroidis à l'eau sont tous deux des types de refroidisseurs utilisés pour le refroidissement.

La principale différence entre le refroidisseur d'eau refroidi par l'air et le refroidisseur de compresseur à vis refroidie à l'eau est le condenseur:

Le condenseur d'un refroidisseur de compresseur à vis refroidi par l'air est refroidi par l'air ambiant, que la chaleur générée pendant le processus de refroidissement est dissipée dans l'air environnant;

Chiller du compresseur à vis refroidie à l'eau avec une coquille et un condenseur de type eau en coquille qui est fixé à une tour de refroidissement et est généralement utilisé dans des installations moyennes et larges où l'eau est disponible. Ainsi, le refroidisseur d'eau refroidi à l'eau a besoin de se connecter avec la tour de refroidissement de l'eau et la pompe de refroidissement à l'eau à l'extérieur, l'installation est plus de problème que le refroidisseur de vis refroidi par l'air.

Mais si votre température ambiante est très élevée au-dessus de 50 ℃, nous vous suggérons d'utiliser le refroidisseur chimique à vis refroidie par l'eau, car le refroidisseur de vis refroidi par l'air peut consommer plus d'énergie pour obtenir la même capacité de refroidissement en raison des limites de l'air comme moyen d'échange de chaleur et le refroidisseur d'eau refroidi par l'eau utilise une source d'eau constante pour une dissipation de chaleur plus stable et efficace, donc dans votre application à haute température, à la température baissée en eau est plus efficace et à votre application.

Compresseur de vis refroidie à l'air

8. Filation de chouchoux de compresseur à vis refroidie à l'eau

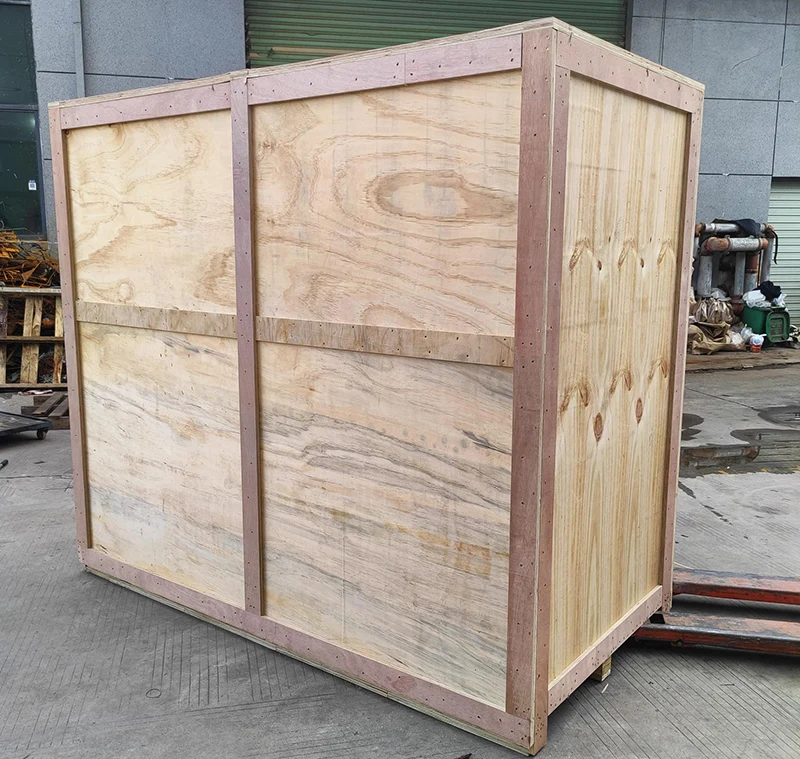

En tant que fournisseur et exportateur de refroidisseur d'eau professionnel, nous avons notre propre transfert d'expédition pour organiser l'expédition. Notre machine à refroidissement est avec un contreplaqué, qui empêche les dommages pendant le transport et respecte les normes d'exportation. Il y a trois façons de livrer votre unité de refroidissement:

1.Ship by Air: Comme le refroidisseur est avec le compresseur, la pompe à eau et les ventilateurs, le réfrigérant et l'huile compressés à l'intérieur du compresseur sont un élément dangereux avec la possibilité d'explosion, il doit donc libérer le réfrigérant comprimé avant le transport. (Cela signifie que le refroidisseur d'eau sans réfrigérant lors du choix de cette voie d'expédition. Après l'arrivée de la machine à votre destination, vous devez ajouter un réfrigérant par des professionnels locaux. La compagnie aérienne nous demande également de fournir de nombreux documents pour prouver que le coût du refroidisseur n'est donc pas un produit dangereux pour la livraison n'est pas le mode de transport recommandé à notre client.

2.Ship by Sea: Le temps de transport est plus long que par l'air, mais le coût de fret est bon marché, et il n'est pas nécessaire d'ajouter un réfrigérant après l'arrivée de l'équipement à la destination. Cette voie d'expédition est le mode de transport le plus approprié pour vous pour livrer votre port local.

3.Si vous avez votre propre conteneur d'expédition dans votre autre fournisseur en Chine, nous pouvons vous aider à livrer la machine de refroidissement à votre fournisseur dans n'importe quelle ville de Chine.

Pourquoi devriez-vous choisir Tongwei pour votre fournisseur de refroidisseur de type compresseur de vis refroidi par l'eau?

▪ Expérience en qui vous pouvez faire confiance

Nous concevons et construisons un refroidisseur d'eau depuis plus de 15 ans. Du refroidisseur refroidi à l'air aux refroidisseurs refroidis par eau et tout le reste, nous avons construit des refroidisseurs pour presque toutes les industries et chaque application.

▪ Citation rapide

Obtenez un devis pour votre projet dès aujourd'hui! Nous fournissons généralement un devis personnalisé dans les 2 heures.

▪ Service client 24/7

Croyez que nous serons toujours à vos côtés. Que vous ayez une question ou que vous ayez besoin d'un devis, il y a toujours quelqu'un qui répond au téléphone 24 heures sur 24.

▪ Machine durable et fiable

Nos produits sont fabriqués à partir de matériaux de haute qualité et nous offrons une garantie compétitive sur tous les refroidisseurs industriels.
