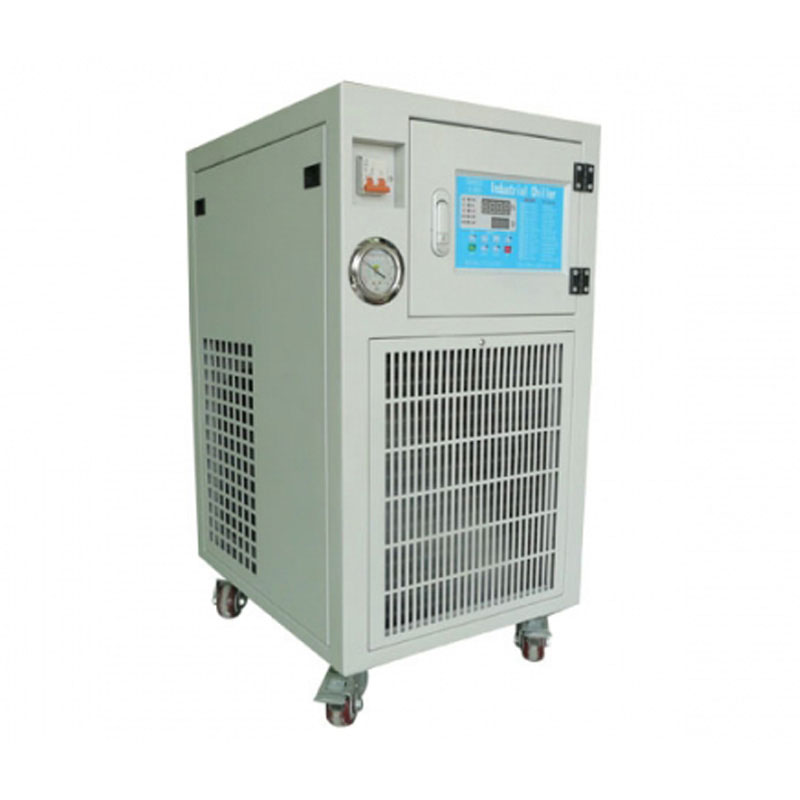

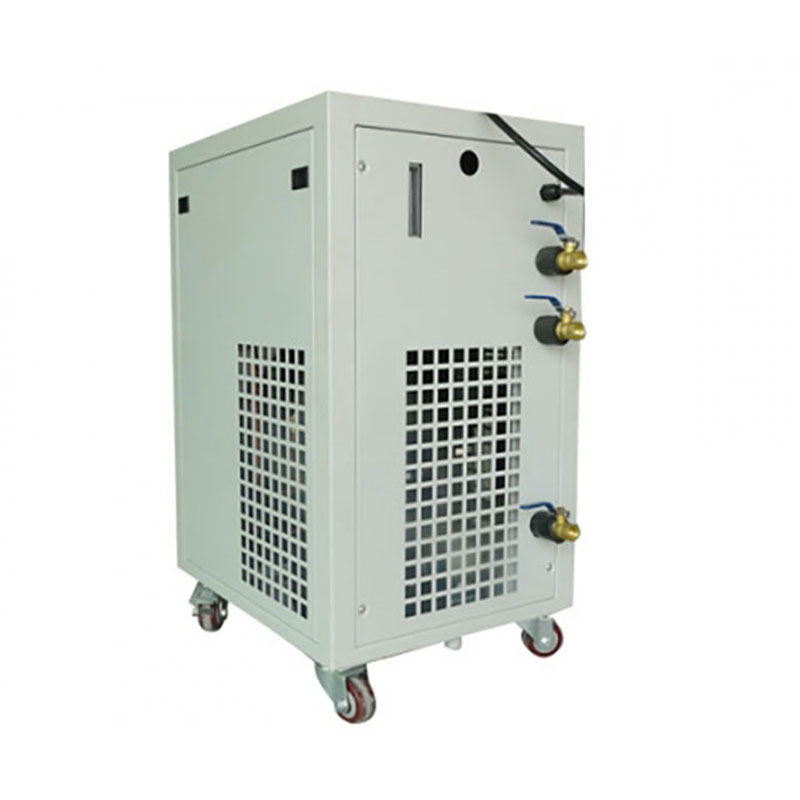

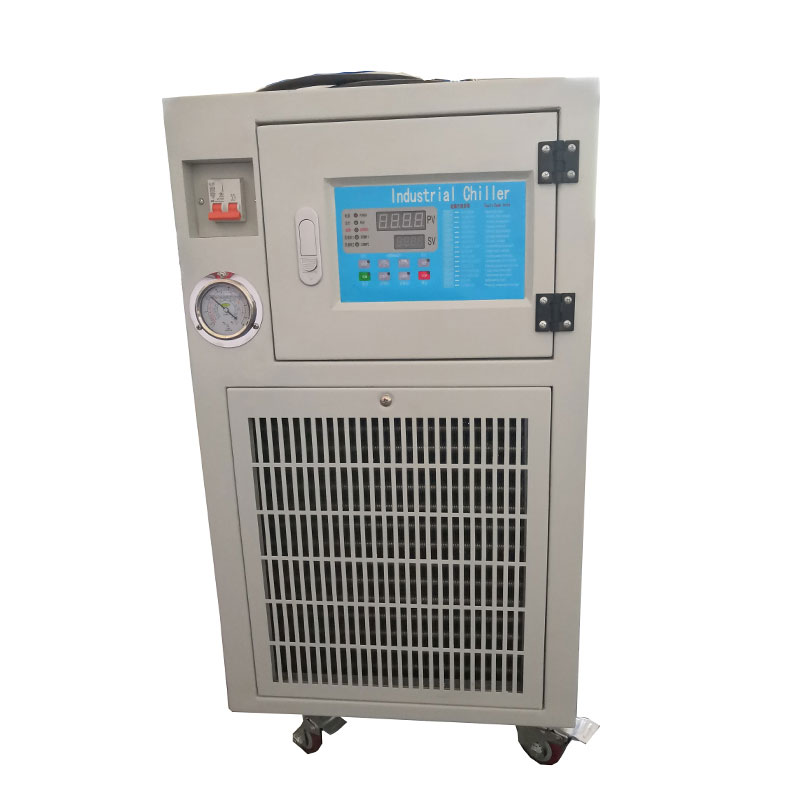

Mini unité de refroidissement portative refroidie par air 6KW

Mini unité de refroidissement portative refroidie par air 6KW

Une mini-unité de refroidissement portable refroidie par air est un dispositif de refroidissement qui absorbe la chaleur de l'eau de traitement, et la chaleur est ensuite transférée à l'air autour de l'unité de refroidissement. Il n'est pas nécessaire de l'installer avec une tour de refroidissement et une pompe à eau du condenseur. Les mini-refroidisseurs sont dotés d'un système de refroidissement. capacité de 1KW à 35KW, assurent un refroidissement continu avec une plage de température standard de +5° à +25℃, ils fonctionnent sur la base du cycle de réfrigération, et en circuit fermé, ils refroidissent l'eau du système de réfrigération de chaque unité .Ce modèle de refroidisseur d'eau refroidi par air portable 6KWTW-2Acombine une conception innovante d'évaporateur avec la dernière technologie d'économie d'énergie pour former un refroidisseur de processus efficace, fiable et entièrement emballé à un prix compétitif. Il comprend un serpentin en acier inoxydable dans l'évaporateur d'eau, une pompe à eau en acier inoxydable, un ventilateur et un r407c/r410a respectueux de l'environnement. réfrigérant r134a.

En tant que fabricant et fournisseur leader de systèmes de mini-refroidisseurs portables refroidis par air en Chine, nous fournissons non seulement des machines de refroidissement de haute qualité, mais nous accordons la priorité à un excellent service client. Un avantage majeur de notre Tongwei est que nos clients sont notre priorité absolue, ce qui nous distingue de nos concurrents. Notre équipe compétente se consacre à fournir un excellent service client et à votre satisfaction. Certains des principaux avantages que notre équipe offre à votre refroidisseur comprennent : Déballez, nettoyez et testez soigneusement chaque système de refroidissement avant l'expédition ; Effectuer des contrôles d'assurance qualité de routine sur chaque unité ; Expédiez uniquement des machines et des systèmes neufs à nos clients ; dépannez et résolvez les problèmes aussi rapidement et efficacement que possible. Contactez-nous dès aujourd'hui pour bénéficier de tous ces avantages exceptionnels avec votre unité de refroidissement portable refroidie par air. Un membre de notre équipe se fera un plaisir de répondre à toutes vos questions et de discuter des spécifications techniques complètes. Nous avons hâte de travailler avec vous.

Mini unité de refroidissement refroidie par air portable 6KW Spécifications techniques Modèle : TW-2A

Caractéristiques et avantages de la mini-unité de refroidissement portable refroidie par air

 ▪ Contrôleur PID complet avec réglage automatique facile

 ▪ Réservoir réservoir

 ▪ Échangeur thermique à plaques/serpentins brasés dans le réservoir d'eau

 ▪ Manomètres (réfrigérant et pompe)

 ▪ Vanne de dérivation de gaz chauds

 ▪ Condenseur à ailettes

 ▪ Serpentin et réservoir d'eau en acier inoxydable, pompe à eau

 ▪ Conception compacte avec roues portables

 ▪ Installation simple et facile, faible coût de maintenance

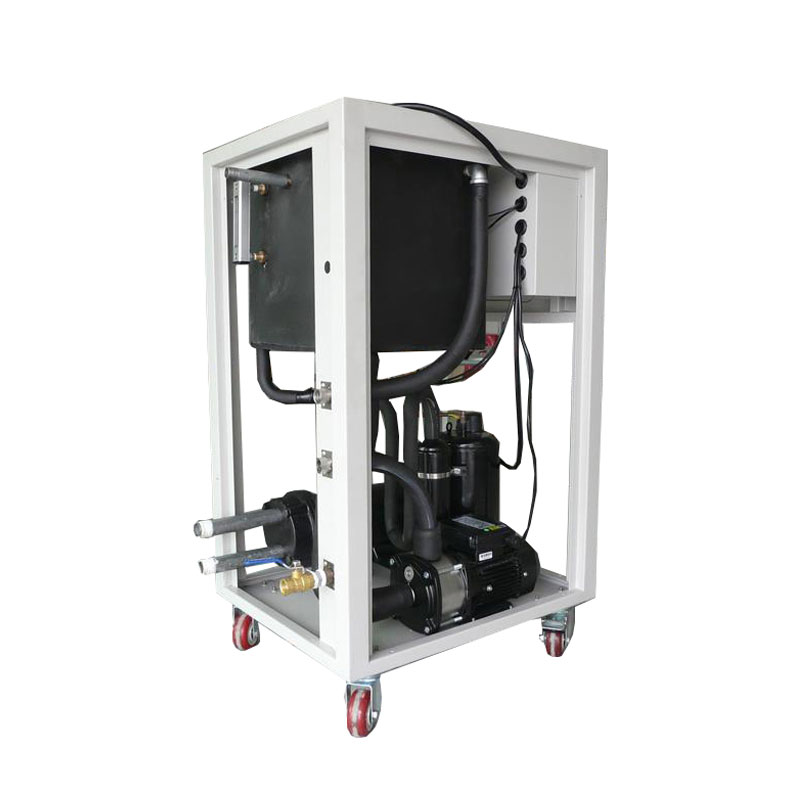

Quels sont les principaux composants de la mini-unité de refroidissement portable refroidie par air de 6 kW ?

3.1 Compresseur

Le compresseur est l’élément clé des petits refroidisseurs portables car il produit des variations de pression pour remuer le réfrigérant.

Pour une mini unité de refroidissement portable refroidie par air de 6 kW, qui est dotée d'un compresseur de marque Panasonic d'une unité de 2 HP, utilisant le réfrigérant R410A/R407C/R134a, cette compresse de marque présente une efficacité de réfrigération élevée, un faible bruit, une économie d'énergie, une protection de l'environnement et une durabilité, une sécurité et la stabilité.

Compresseur Panasonic

3.2 Évaporateur

L'évaporateur est un élément crucial du refroidisseur portable, car il est responsable de l'extraction de la chaleur du liquide refroidi. Il est situé entre le compresseur et le détendeur. Il existe trois types d'évaporateurs :serpentin en acier inoxydable dans l'évaporateur du réservoir d'eau, évaporateur à plaques en acier inoxydable 304SS.

Serpentin dans l'évaporateur du réservoir d'eau SS

Type de plaque SS + évaporateur de réservoir d'eau

3.3 Pompe à eau

La pompe à eau est conçue pour augmenter la pression et le débit de l'eau réfrigérée dans un espace fermé, et nous utilisons une pompe à eau en acier inoxydable pour les refroidisseurs de laboratoire.

Pompe à eau

3.4 Condenseur

Le condenseur pour refroidisseur à air portable est équipé d'ailettes transversales efficaces et de tubes en cuivre filetés femelles pour une efficacité d'échange thermique élevée et une bonne stabilité. Sa fonction est de refroidir la vapeur réfrigérante libérée par le compresseur dans un mélange liquide ou gaz-liquide. .

Condenseur à ailettes + ventilateur en aluminium

3.5 Panneau de contrôle

Les refroidisseurs Tongwei utilisent un contrôleur de température numérique de précision, un port de communication RS485, qui peut effectuer une surveillance et un contrôle à distance. Opération simple, faible taux de défaillance, facteur de sécurité élevé, installation facile.

Panneau de contrôleur

Pièce de rechange pour mini-unité de refroidissement portable refroidie par air

Comment puis-je choisir le bon mini-refroidisseur portable refroidi par air

Il y a cinq spécifications importantes du refroidisseur que vous devez prendre en compte lorsque vous choisissez un refroidisseur pour votre application : la capacité de refroidissement du refroidisseur, la tension requise pour le fonctionnement, la puissance et le débit de la pompe associés (contactez-nous pour une sélection personnalisée), le réfrigérant et l'évaporateur. taper.

5.1 Calculer la capacité de refroidissement appropriée pour le refroidisseur

L’une des questions les plus fréquentes demande comment connaître la capacité de refroidissement des refroidisseurs.  Nous utilisons KW, Ton, But/h, Kcal/h pour choisir la capacité de refroidissement du refroidisseur :1 KW=860 kcal/h ;  1 tonne = 3,517 kW ; 1 kW = 3 412 Btu/h ;

Il existe également une formule pour calculer la capacité de refroidissement d'un refroidisseur :.

Capacité de refroidissement (kw) = débit (m3/h) * changement de température (T1-T2)/0,86

Charge thermique = C (chaleur spécifique)* M (sortie de qualité par heure)* Changement de température (T1-T2)

Surdimensionner le refroidisseur de 20 % Taille idéale en KW = KW x 1,2

Noté : T1 : Température de l'eau entrante (℃)      T2 : Température de l'eau réfrigérée requise (℃)

Par exemple, quelle taille de refroidisseur est nécessaire pour refroidir 10 m³ d’eau de 35°c à 15°c en 1 heure ?

Différentiel de température = 35℃-15℃=20℃

Débit d'eau = 10 m³/heure

Capacité de refroidissement en KW = 10 x 20 ÷ 0,86 = 232 KW

Surdimensionner le refroidisseur = 232 x 1,2 = 278,4 kW

Une capacité de refroidissement de 278,4 kW pour le refroidisseur est requise.

5.2 Puissance

Différents pays et régions ont des normes différentes pour l'électricité industrielle, les alimentations courantes sont208-240 V 50 Hz ou 60 Hz, 1phase.

Aux Philippines, au Mexique et aux États-Unis, l'alimentation est de 208 à 240 V.60HZ1PH ;

5.3 Pompe à eau

Lorsque vous décidez de la capacité/tonnage du refroidisseur, nous vous recommanderons la pompe appropriée en KW, dont la pompe à eau standard est d'environ 2 bars. Si vous avez besoin d'une pression d'eau plus élevée, veuillez nous contacter lors de votre demande.

5.4 Réfrigérant

R22, R410A, R407C, R404A, R134A sont des choix facultatifs.

R22 : bon effet rafraîchissant, mais le R22 est considéré comme un puissant gaz à effet de serre, il est donc interdit dans la plupart des pays.

R410A : respectueux de l'environnement, le R-410A a remplacé le R-22 en tant que réfrigérant préféré pour une utilisation dans les climatiseurs résidentiels et commerciaux au Japon, en Europe et aux États-Unis. Le R-410A fonctionne à des pressions plus élevées que les autres réfrigérants.

R407C : un bon remplacement du R22, bon effet de refroidissement.

R404A : convient aux applications nécessitant une basse température (inférieure à -10°c).

R134A : un gaz ininflammable utilisé principalement comme réfrigérant « haute température », adapté aux refroidisseurs à air fonctionnant à une température ambiante élevée supérieure à 50 ℃.

5.5 Choix de l'évaporateur

Les refroidisseurs ont généralement deux types d'évaporateurs : l'un estserpentin dans l'évaporateur du réservoir d'eau, l'autre estévaporateur à plaques en acier inoxydable.

Évaporateur à serpentin et à réservoir, doté d'un réservoir de stockage d'eau intégré pour une utilisation plus pratique, il n'y a donc pas besoin de réservoirs tampons supplémentaires. C'est également notre évaporateur standard pour refroidisseur, si vous n'avez pas de réservoir tampon, nous utilisons simplement cet évaporateur pour votre refroidisseur.

Évaporateur de type calandre et tube, qui nécessite un réservoir tampon d'eau supplémentaire pour le raccordement.

Mode d'expédition de la mini-unité de refroidissement refroidie par air portable 6KW

En tant que fournisseur et exportateur professionnel de refroidisseurs portables, nous avons notre propre transitaire pour organiser l'expédition. Notre machine de refroidissement est dotée d'un emballage en contreplaqué, qui évite les dommages pendant le transport et répond aux normes d'exportation. Il existe trois façons de livrer votre unité de refroidissement :

1. Expédié par avion : comme le refroidisseur est équipé d'un compresseur, d'une pompe à eau et de ventilateurs, le réfrigérant comprimé et l'huile à l'intérieur du compresseur sont un article dangereux avec possibilité d'explosion, il doit donc libérer le réfrigérant comprimé avant le transport. (Cela signifie que le refroidisseur d'eau ne contient pas de réfrigérant lorsque vous choisissez ce mode d'expédition. Une fois la machine arrivée à destination, vous devez ajouter du réfrigérant par des professionnels locaux. La compagnie aérienne nous demande également de fournir de nombreux documents pour prouver que le refroidisseur n'est pas un produit dangereux. Le coût du transport aérien est très élevé et peut être supérieur au coût du refroidisseur. La livraison par avion n'est donc pas le mode de transport recommandé à notre client.

2. Expédition par mer : le temps de transport est plus long que par voie aérienne, mais les frais de transport sont bon marché et il n'est pas nécessaire d'ajouter du réfrigérant une fois l'équipement arrivé à destination. Ce mode d'expédition est le mode de transport le plus approprié pour vous. pour livrer votre port local.

3.Si vous avez votre propre conteneur d'expédition chez votre autre fournisseur en Chine, nous pouvons vous aider à livrer la machine de refroidissement à votre fournisseur dans n'importe quelle ville de Chine.

Pourquoi devriez-vous choisir Tongwei pour votre fournisseur de mini-refroidisseurs portables ?

▪ Une expérience à laquelle vous pouvez faire confiance

Nous concevons et construisons des refroidisseurs d'eau depuis plus de 15 ans. Du refroidisseur refroidi par air aux refroidisseurs refroidis par eau et tout le reste, nous avons construit des refroidisseurs pour presque toutes les industries et toutes les applications.

▪ Devis rapide

Obtenez un devis pour votre projet dès aujourd'hui ! Nous fournissons généralement un devis personnalisé dans les 2 heures.

▪ Service client 24h/24 et 7j/7

Croyez que nous serons toujours à vos côtés. Que vous ayez une question ou besoin d'un devis, il y a toujours quelqu'un qui répond au téléphone 24h/24.

▪ Machine durable et fiable

Nos produits sont fabriqués à partir de matériaux de haute qualité et nous offrons une garantie compétitive sur tous les refroidisseurs industriels.
