Refroidisseur à vis antidéflagrant refroidi par eau industrielle de 70 tonnes

Refroidisseur à vis antidéflagrant refroidi par eau industrielle de 70 tonnes

Le refroidisseur antidéflagrant est un dispositif de refroidissement spécialement conçu qui est utilisé dans les applications de traitement explosives et dangereuses pour produire un effet de refroidissement avec un système de protection compact. Nos refroidisseurs antidéflagrants personnalisés sont conçus et construits pour répondre à des réglementations spécifiques et aux classifications NEC. Tous les refroidisseurs antidéflagrants sont personnalisés selon votre commande et peuvent répondre aux exigences de classe 1 division 1 et de classe 1 division 2. Nous proposons des options de refroidisseurs dans une variété de capacités pour répondre aux besoins de votre installation. Tongwei fabrique différents types de refroidisseurs antidéflagrants :refroidisseur antidéflagrant à condensation d'airetrefroidisseur antidéflagrant à condensation d'eau, tous deux ont une conception renforcée pour protéger ses composants des matériaux inflammables ambiants qui pourraient provoquer une explosion. Refroidisseur à vis antidéflagrant refroidi à l'eau industriel de 70 tonnesmodèle TW-255WSHa une capacité de refroidissement d'environ 250 kW, il utilise un évaporateur et un condenseur à coque et tube, qui comprend un 80 HPVIScompresseurs utilisant le réfrigérant R407C. Le réfrigérant est un gaz qui n'appauvrit pas l'ozone et est considéré comme respectueux de l'environnement. Le refroidisseur à vis antidéflagrant refroidi à l'eau est doté d'une coque et d'un condenseur à tube refroidis à l'eau, il doit être connecté àtour de refroidissementpour dissiper la chaleur et il faut également connecter un réservoir tampon.

Nos refroidisseurs antidéflagrants personnalisés sont dotés de composants de haute qualité et d’une technologie de pointe conforme aux normes de l’industrie. Pour les refroidisseurs personnalisés proposés par Tongwei, nos clients peuvent choisir parmi de nombreuses spécifications et tailles. De plus, étant l’un des principaux fabricants et fournisseurs de refroidisseurs industriels, Tongwei peut vous aider à trouver la solution de refroidissement adaptée à votre application. Nous fournissons des refroidisseurs durables personnalisés en fonction de vos besoins.Contactez-nousaujourd'hui pour démarrer avec un système de refroidissement approprié.

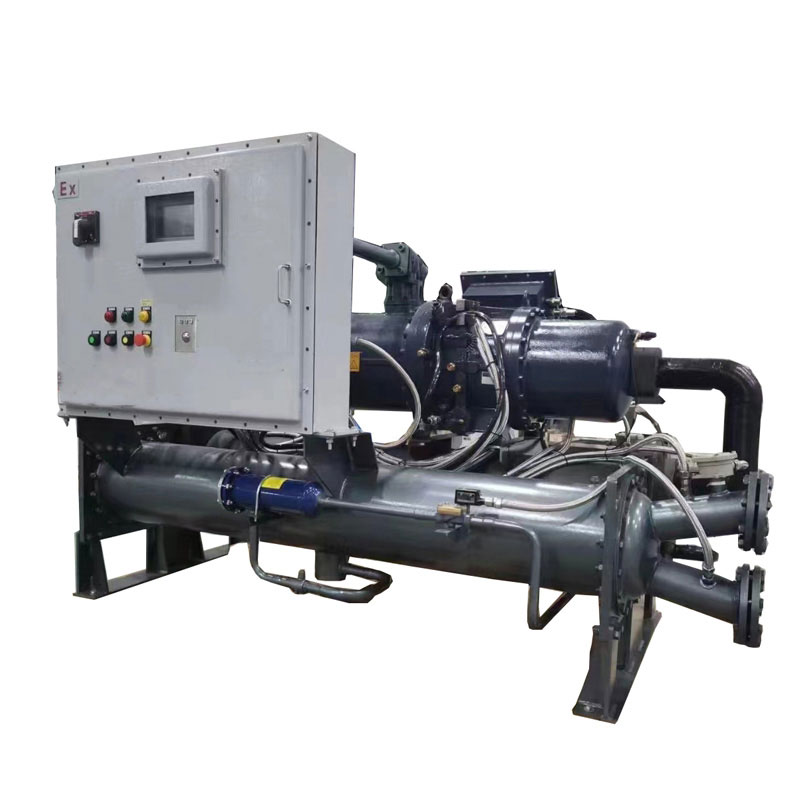

Refroidisseur à vis antidéflagrant refroidi à l'eau

Spécifications techniques du refroidisseur antidéflagrant

Pourquoi les refroidisseurs antidéflagrants sont si importants

Afin de protéger la sécurité des employés et des installations, réduire le risque d’explosion devient l’objectif principal de tout propriétaire d’entreprise. Certains chantiers sont plus dangereux que d'autres. Réduisez le risque que les étincelles provenant du refroidisseur enflamment des matériaux explosifs ou inflammables, c'est pourquoi le refroidisseur antidéflagrant est une exigence de sécurité dans de nombreuses industries. Bien que le prix de tous les équipements antidéflagrants soit élevé, le coût est bien inférieur aux pertes de vies causées par les accidents industriels dus à l’utilisation de machines inappropriées.

En plus des problèmes de sécurité, les refroidisseurs antidéflagrants sont requis par la loi dans de nombreux endroits où des matériaux combustibles sont présents dans l'air. Outre le risque d’inflammation de substances inflammables, le non-respect de ces règles pourrait entraîner d’énormes émissions.

Comment fonctionne un refroidisseur antidéflagrant ?

Il existe de nombreux types de refroidisseurs antidéflagrants, et le fonctionnement de chacun dépend des composants utilisés. Par exemple, il y acompresseurs à vis et scroll, condenseurs refroidis par air et par eau. Les composants du système de refroidissement ne sont pas antidéflagrants. La conception de l'ensemble du système. Mais ces composants déterminent l’efficacité ultime du refroidisseur et les températures qu’il peut atteindre. Utilisez ces informations lorsque vous choisissez un refroidisseur pour votre lieu de travail.

La plupart des refroidisseurs fonctionnent de la même manière, en bref, en faisant circuler continuellement du réfrigérant vers l'extrémité froide de l'évaporateur à la température souhaitée. Le refroidisseur pompe ensuite le fluide refroidi tout au long du processus pour dissiper la chaleur de l'équipement et la renvoyer vers le côté retour. La gamme de refroidisseurs que nous choisissons est de -60 F à 30 F. Si vous avez des exigences particulières concernant le refroidissement du refroidisseur, veuillez nous contacter.

Le réfrigérant démarre le processus dans un mélange de liquide et de gaz. Le gaz et le liquide entrent dans l'évaporateur, où la chaleur convertit le réfrigérant en gaz à basse pression. Ce gaz entre dans un compresseur, qui le comprime à un état haute pression en utilisant l'une des nombreuses méthodes suivantes. Ce gaz se déplace vers le condenseur, qui peut refroidir le réfrigérant avec de l'eau ou de l'air. Dans un condenseur, le liquide de refroidissement libère de la chaleur et se condense en un liquide. Lorsque le liquide est à haute pression lorsqu'il traverse le détendeur, celui-ci contrôle la quantité de réfrigérant refroidi qui entre dans l'évaporateur et redémarre le cycle.

Installation d'un refroidisseur antidéflagrant refroidi par air

Types de refroidisseurs antidéflagrants

Nous proposons des refroidisseurs antidéflagrants de 1/2 tonne à 200 tonnes pour refroidir toutes les tailles de votre application. Apprenez-en davantage sur notre refroidisseur antidéflagrant.

Refroidisseur antidéflagrant Scroll

Nos refroidisseurs antidéflagrants Scroll à circuit unique, double et multicircuit sont disponibles avec un compresseur Scroll, une solution de pointe et durable.

▪ Scroll refroidi à l'air et à l'eau

▪ 1 - 60 ch (1KW- 200KW)

▪ Circuit simple, double ou multiple (trois ou quatre)

▪ Compresseur scroll Panasonic ou Danfoss

Refroidisseur antidéflagrant à défilement refroidi par air de 25 HP

Refroidisseur antidéflagrant à défilement refroidi à l'eau de 30 HP 

Refroidisseur antidéflagrant à vis

Nos refroidisseurs antidéflagrants à vis à simple ou double circuit sont équipés de compresseurs à vis Hanbell ou Bizter pour des performances et une fiabilité durables.

▪ Refroidi par air et par eau

▪ 60 - 300 ch (200KW-1500KW)

▪ Circuit simple ou double

Quels sont les principaux composants du refroidisseur antidéflagrant

5.1 Compresseur

Le compresseur est l'élément clé d'un refroidisseur antidéflagrant car il produit des variations de pression pour remuer le réfrigérant.

Du refroidisseur de brasserie 1/2HP (1/2 tonne) à 60HP (5oTon), qui est avecCompresseur Scroll de marque Panasonic ou Danfoss,

Au-dessus de 60HP (50 tonnes), refroidisseur antidéflagrant, qui est avecVis de marque Hanbell ou Bitzer compresseur,

Ces compresseurs de marque ont une efficacité de réfrigération élevée, un faible bruit, des économies d'énergie, une protection de l'environnement et une durabilité, une sécurité et une stabilité.

Compresseur à vis Hanbell

5.2 Évaporateur

L'évaporateur est un élément crucial du refroidisseur antidéflagrant, car il est responsable de l'extraction de la chaleur du liquide refroidi. Il est situé entre le compresseur et le détendeur. Il existe trois types d'évaporateurs :évaporateur à serpentin dans le réservoir d'eau, évaporateur à calandre et à tubes, évaporateur à plaques en acier inoxydable 304SS.

Serpentin dans l'évaporateur du réservoir d'eau SS

Type de plaque SS + évaporateur de réservoir d'eau

Évaporateur à calandre et à tubes

5.3 Pompe à eau

La pompe à eau pour refroidisseur antidéflagrant est antidéflagrante.

Pompe à eau antidéflagrante

5.4 Condenseur

Le condenseur pour refroidisseur à explosion refroidi par air est équipé d'ailettes transversales efficaces et de tubes en cuivre filetés femelles pour une efficacité d'échange thermique élevée et une bonne stabilité. Le ventilateur situé au sommet du refroidisseur antidéflagrant est également antidéflagrant.

Condenseur à ailettes et ventilateur en aluminium pour refroidisseur antidéflagrant

Le condenseur pour refroidisseur antidéflagrant refroidi à l'eau est constitué d'une coque et d'un tube, les tubes de cuivre internes utilisant un processus de gaufrage de filetage externe. Cette conception améliore efficacement l'efficacité de l'échange thermique entre le réfrigérant et l'eau pendant le processus. Par rapport aux tubes en cuivre lisses traditionnels, le processus de gaufrage du filetage extérieur augmente la surface des tubes en cuivre, élargissant ainsi la zone de contact pour l'échange thermique et améliorant la conductivité thermique du condenseur. Cette conception d'optimisation permet au condenseur du refroidisseur à eau de transférer la chaleur du réfrigérant à l'eau plus rapidement et de manière cohérente, permettant à l'eau d'évacuer la chaleur.

Condenseur à coque et tube pour refroidisseur antidéflagrant refroidi à l'eau

5.5 Coffret électrique

Le boîtier électrique du refroidisseur est également antidéflagrant.

Boîte électrique antidéflagrante

Comprendre les classes antidéflagrantes

Les classifications de protection contre les explosions conçues par le National Electrical Code (NEC) sont des normes de sécurité clés visant à minimiser le risque d'explosion dans des environnements contenant des gaz, des vapeurs ou des matériaux combustibles inflammables. Ces lignes directrices jouent un rôle essentiel dans la classification des appareils et équipements électroniques en fonction de leur capacité à résister aux explosions potentielles au sein des structures.

Dans des secteurs tels que le pétrole et le gaz, la transformation chimique, l’exploitation minière et la fabrication, le respect de ces classifications est essentiel. Le respect de ces lignes directrices protégera non seulement le personnel et les biens, mais réduira également considérablement la probabilité d'un événement catastrophique, tout en maintenant des normes élevées d'intégrité opérationnelle dans des environnements à haut risque.

Quelles sont les applications d’un refroidisseur antidéflagrant ?

Nous équipons nos refroidisseurs antidéflagrants de fonctionnalités supplémentaires et de matériaux robustes pour garantir un fonctionnement fiable dans les applications critiques pendant de nombreuses années. De la science nucléaire aux plastiques et au caoutchouc, les refroidisseurs antidéflagrants personnalisés sont utilisés dans de nombreuses applications et protègent vos employés et vos installations. Les refroidisseurs antidéflagrants ont une variété d'applications où le refroidissement et la protection contre tout type d'explosion sont nécessaires, notamment :

Plantes chimiques

Les usines chimiques peuvent générer ou stocker des substances potentiellement inflammables. Même dans les espaces de stockage, l'installation aura besoin d'équipements antidéflagrants.

Usines pétrochimiques

Pour distinguer une usine pétrochimique d'une raffinerie de pétrole, la première fabrique des substances à partir du pétrole tandis que la seconde raffine le pétrole brut. Les deux manipulent des matières dangereuses. La popularité de nombreux produits pétrochimiques, comme l’essence, est en partie due à leur inflammabilité. Les mêmes propriétés exposent également les usines pétrochimiques à un risque d’incendie.

Refroidissement des liquides inflammables

Les liquides inflammables émettent souvent des vapeurs dangereuses. Ces vapeurs rendent les refroidisseurs et autres équipements antidéflagrants dans l'espace requis. Si le fluide reste scellé, la zone ne nécessitera que des équipements approuvés de classe I, division 2.

Raffineries

Le raffinement pétrochimique nécessite une extrême prudence avec tous les matériaux utilisés. Les gaz inflammables produits dans les raffineries nécessitent des refroidisseurs antidéflagrants de classe 1.

Analyseurs d'échantillons ou de processus

À l’aide d’analyseurs d’échantillons ou de processus, les travailleurs peuvent identifier la composition chimique de diverses substances. La protection contre les explosions dans la zone d'analyse des échantillons sauve des vies car les composants sont des éléments inconnus et potentiellement dangereux.

Greniers

La farine est très inflammable. Demandez à tous ceux qui vivent près d’un grenier et qui ont entendu des histoires d’explosions. La fine poussière présente dans l’air n’a besoin que d’une petite étincelle pour exploser. C'est pourquoi les silos et les silos à grains nécessitent un équipement antidéflagrant.

Laboratoires

La ventilation dans les laboratoires est essentielle à la sécurité et à la santé des travailleurs. La sécurité incendie et la protection contre les explosions sont également importantes. Partout où des vapeurs ou des gaz volatils et inflammables sont présents, des composants électriques spéciaux sont nécessaires pour empêcher les étincelles parasites qui pourraient s'enflammer.

Comment puis-je choisir le bon système de refroidissement antidéflagrant ?

Il y a cinq spécifications importantes du refroidisseur que vous devez prendre en compte lorsque vous choisissez un refroidisseur pour votre application : la tension requise pour le fonctionnement, la puissance et le débit de la pompe associés (contactez-nous pour une sélection personnalisée), le réfrigérant et le type d'évaporateur.

8.1 Capacité de refroidissement du refroidisseur

L’une des questions les plus fréquentes demande comment connaître la capacité de refroidissement des refroidisseurs. Nous utilisons KW, Ton, But/h, Kcal/h pour choisir la capacité de refroidissement du refroidisseur :1 KW=860 kcal/h ;  1 tonne = 3,517 kW ; 1 kW = 3 412 Btu/h.;

Il existe également une formule pour calculer la capacité de refroidissement d'un refroidisseur :.

Capacité de refroidissement (kw) = débit (m3/h) * changement de température (T1-T2)/0,86

Charge thermique = C (chaleur spécifique)* M (sortie de qualité par heure)* Changement de température (T1-T2)

Surdimensionner le refroidisseur de 20 % Taille idéale en KW = KW x 1,2

Noté : T1 : Température de l'eau entrante (℃)      T2 : Température de l'eau réfrigérée requise (℃)

Par exemple, quelle taille de refroidisseur est nécessaire pour refroidir 10 m³ d’eau de 35°c à 15°c en 1 heure ?

Différentiel de température = 35℃-15℃=20℃

Débit d'eau = 10 m³/heure

Capacité de refroidissement en KW = 10 x 20 ÷ 0,86 = 232 KW

Surdimensionner le refroidisseur = 232 x 1,2 = 278,4 kW

Une capacité de refroidissement de 278,4 kW pour le refroidisseur est requise.

8.2 Puissance

Différents pays et régions ont des normes différentes pour l'électricité industrielle, les alimentations courantes sont208-230 V, 380-420 V, 440-480 V, 50 Hz ou 60 Hz, 3 phases.

Aux Philippines, l'alimentation est de 220 V 60 Hz 3PH, 380 V 60 Hz 3PH, 460 V 60 Hz 3PH ;

à Singapour et en Malaisie, l'alimentation est de 415 V 50 Hz 3PH ;

au Mexique, l'alimentation est de 220 V 60 Hz 3PH ;

Aux États-Unis, l'alimentation est de 208 V 60 Hz 3PH, 575 V 60 Hz 3PH, 480 V 60 Hz 3PH, etc.

8.3 Pompe à eau

Lorsque vous décidez de la capacité/tonnage du refroidisseur, nous vous recommanderons la pompe appropriée en KW, dont la pompe à eau standard est d'environ 2 bars. Si vous avez besoin d'une pression d'eau plus élevée, veuillez nous contacter lors de votre demande.

8.4 Réfrigérant

R22, R410A, R407C, R404A, R134A sont des choix facultatifs.

R22 : bon effet rafraîchissant, mais le R22 est considéré comme un puissant gaz à effet de serre, il est donc interdit dans la plupart des pays.

R410A : respectueux de l'environnement, le R-410A a remplacé le R-22 en tant que réfrigérant préféré pour une utilisation dans les climatiseurs résidentiels et commerciaux au Japon, en Europe et aux États-Unis. Le R-410A fonctionne à des pressions plus élevées que les autres réfrigérants.

R407C : un bon remplacement du R22, bon effet de refroidissement.

R404A : convient aux applications nécessitant une basse température (inférieure à -10°c).

R134A : un gaz ininflammable utilisé principalement comme réfrigérant « haute température », adapté aux refroidisseurs à air fonctionnant à une température ambiante élevée supérieure à 50 ℃.

8.5 Choix de l'évaporateur

Les refroidisseurs ont généralement deux types d'évaporateurs : l'un estserpentin dans l'évaporateur du réservoir d'eau, l'autre estévaporateur à calandre et à tubes.

Évaporateur à serpentin et à réservoir, doté d'un réservoir de stockage d'eau intégré pour une utilisation plus pratique, il n'y a donc pas besoin de réservoirs tampons supplémentaires. C'est également notre évaporateur standard pour refroidisseur, si vous n'avez pas de réservoir tampon, nous utilisons simplement cet évaporateur pour votre refroidisseur.

Évaporateur de type calandre et tube, qui nécessite un réservoir tampon d'eau supplémentaire pour le raccordement.

Mode d'expédition de refroidisseur à vis antidéflagrant refroidi par eau industrielle de 70 tonnes

En tant que fournisseur et exportateur professionnel de refroidisseurs d'eau industriels, nous avons notre propre transitaire pour organiser l'expédition. Notre machine de refroidissement est dotée d'un emballage en contreplaqué, qui évite les dommages pendant le transport et répond aux normes d'exportation. Il existe trois façons de livrer votre unité de refroidissement :

1. Expédié par avion : comme le refroidisseur est équipé d'un compresseur, d'une pompe à eau et de ventilateurs, le réfrigérant comprimé et l'huile à l'intérieur du compresseur sont un article dangereux avec possibilité d'explosion, il doit donc libérer le réfrigérant comprimé avant le transport. (Cela signifie que le refroidisseur d'eau ne contient pas de réfrigérant lorsque vous choisissez ce mode d'expédition. Une fois la machine arrivée à destination, vous devez ajouter du réfrigérant par des professionnels locaux. La compagnie aérienne nous demande également de fournir de nombreux documents pour prouver que le refroidisseur n'est pas un produit dangereux. Le coût du transport aérien est très élevé et peut être supérieur au coût du refroidisseur. La livraison par avion n'est donc pas le mode de transport recommandé à notre client.

3. Expédition par mer : le temps de transport est plus long que par avion, mais les frais de transport sont bon marché et il n'est pas nécessaire d'ajouter du réfrigérant une fois l'équipement arrivé à destination. Ce mode d'expédition est le mode de transport le plus approprié pour vous. pour livrer votre port local.

3.Si vous avez votre propre conteneur d'expédition chez votre autre fournisseur en Chine, nous pouvons vous aider à livrer la machine de refroidissement à votre fournisseur dans n'importe quelle ville de Chine.
