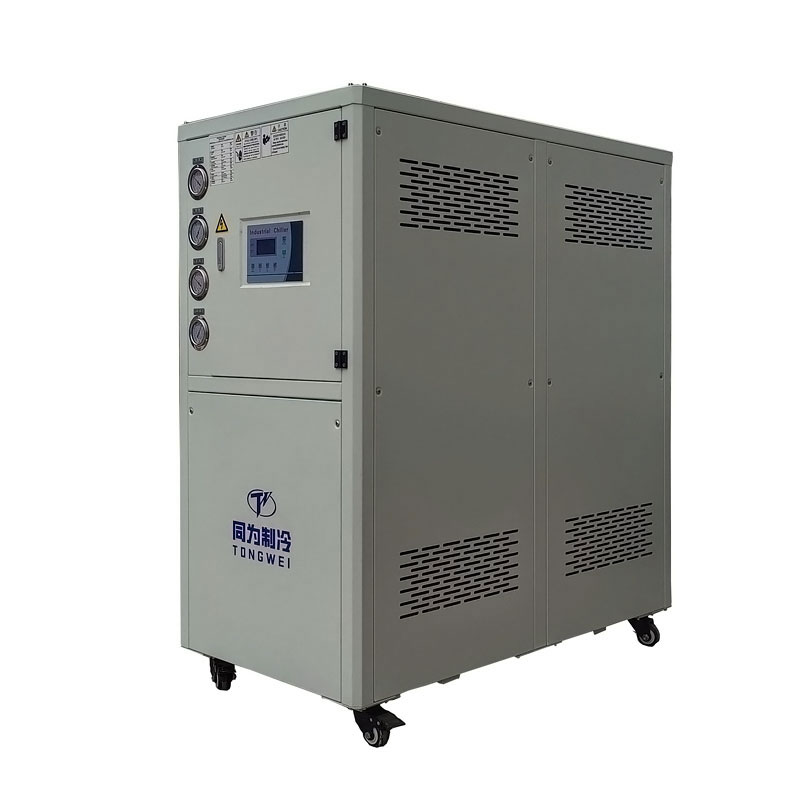

Refroidisseur d'eau à recirculation de 8 tonnes 30KW

Refroidisseur d'eau à recirculation de 8 tonnes 30KW

Un refroidisseur d'eau à recirculation de 8 tonnes 30 kW de haute qualité est proposé par les fabricants chinois Tongwei. Le refroidisseur d'eau à recirculation est un dispositif de refroidissement compact conçu pour maintenir une température et un refroidissement précis grâce à la recirculation de l'eau glacée. Les refroidisseurs d'eau à recirculation sont conçus par Tongwei pour optimiser les condenseurs, minimisant ainsi la consommation d'eau lors de la circulation de fluides entre +5° et +25°C, et sont largement utilisés dans les industries du laser et des semi-conducteurs. Les refroidisseurs d'eau à circulation sont également souvent trouvés dans les laboratoires et les projets de recherche universitaires car ils ont une conception discrète. Le modèle de refroidisseur d'eau à recirculation de 8 tonnes 30 kW TW-10WD comprend deux compresseurs hermétiques à spirale de 5 CV utilisant le réfrigérant R410A/R407C. Le réfrigérant est un gaz qui n’appauvrit pas la couche d’ozone et est considéré comme respectueux de l’environnement. Il comprend également un condenseur refroidi à l'eau, des détendeurs et un serpentin en acier inoxydable fonctionnant efficacement dans l'évaporateur du réservoir d'eau, la pompe à eau et le contrôleur.

Tongwei est le fabricant et fournisseur fiable de refroidisseur d'eau à recirculation, situé en Chine. Avec de nombreuses années d'expérience, nous garantissons la production d'un refroidisseur d'eau à recirculation de 8 tonnes de la meilleure qualité avec des spécifications étonnantes et des offres de garantie exceptionnelles. Si vous recherchez une usine de refroidisseur d'eau à recirculation durable et abordable, contactez-nous pour obtenir une recirculation de haute qualité. refroidisseur à prix raisonnable.

Spécifications techniques du refroidisseur d'eau à recirculation de 8 tonnes 30KW MODÈLE : TW-12WD

Comment fonctionne un refroidisseur d’eau à recirculation de 8 tonnes ?

Caractéristiques du refroidisseur d'eau à recirculation

» Capacité du refroidisseur industriel refroidi par eau de 10 kW à 200 kW

»Contrôle de la température 7℃ à 25℃

»Stabilité de la température ±0,1℃ à ±2℃

»Réservoir d'eau et pompe à eau SS intégrés

»Compresseur scroll hermétique de marque Panasonic de haute qualité

»Alarmes de température haute et basse réglables

»Installation et fonctionnement faciles, faible coût de maintenance

»Quatre roulettes verrouillables avec roues non marquantes

Quels sont les principaux composants du refroidisseur d'eau à recirculation de 8 tonnes 30KW

4.1 Compresseur

Le compresseur est l'élément clé du refroidisseur à eau à recirculation, car il produit des variations de pression pour remuer le réfrigérant.

Pour un refroidisseur d'eau à recirculation de 8 tonnes 30 kW, équipé de DEUX unités de compresseur de marque Panasonic de 5 HP, utilisant le réfrigérant R410A/R407C, cette compresse de marque présente une efficacité de réfrigération élevée, un faible bruit, une économie d'énergie, une protection de l'environnement et une durabilité, une sécurité et une stabilité.

Compresseur Panasonic

4.2 Évaporateur

L'évaporateur est un élément crucial du refroidisseur d'eau à recirculation, car il est responsable de l'extraction de la chaleur du liquide refroidi. Il est situé entre le compresseur et le détendeur. Il existe trois types d'évaporateurs :évaporateur à serpentin dans le réservoir d'eau, évaporateur à calandre et à tubes, évaporateur à plaques en acier inoxydable 304SS.

Serpentin dans l'évaporateur du réservoir d'eau SS

Type de plaque SS + évaporateur de réservoir d'eau

Évaporateur à calandre et à tubes

4.3 Pompe à eau

La pompe à eau est conçue pour augmenter la pression et le débit de l'eau glacée dans un espace fermé.

la pression de l'eau de la pompe à eau pour le refroidisseur est d'environ 2 bars, mais si vous avez besoin d'une pression d'eau plus élevée, veuillez nous le dire lors de votre demande. Par exemple, lorsque vous utilisez des refroidisseurs pour refroidir la machine de soufflage de bouteilles, la pression de l'eau pour la pompe à eau a besoin d'environ 4 bar .

Pompe à eau

Pompe à eau haute pression

4.4 Condenseur

Le condenseur pour refroidisseur à recirculation est constitué d'une coque et d'un tube, les tubes de cuivre internes utilisant un processus de gaufrage de filetage externe. Cette conception améliore efficacement l'efficacité de l'échange thermique entre le réfrigérant et l'eau pendant le processus. Par rapport aux tubes en cuivre lisses traditionnels, le processus de gaufrage du filetage extérieur augmente la surface des tubes en cuivre, élargissant ainsi la zone de contact pour l'échange thermique et améliorant la conductivité thermique du condenseur. Cette conception d'optimisation permet au condenseur du refroidisseur à eau de transférer la chaleur du réfrigérant à l'eau plus rapidement et de manière cohérente, permettant à l'eau d'évacuer la chaleur.

Condenseur à coque et tube

4.5 Panneau de contrôle

Les refroidisseurs Tongwei utilisent un contrôleur de température numérique de précision, un port de communication RS485, qui peut effectuer une surveillance et un contrôle à distance. Opération simple, faible taux de défaillance, facteur de sécurité élevé, installation facile.

Panneau de contrôleur

Pièce de rechange pour refroidisseur d'eau à recirculation

Comment puis-je choisir le bon refroidisseur d'eau à recirculation de 8 tonnes et 30 kW ?

Il y a cinq spécifications importantes du refroidisseur que vous devez prendre en compte lorsque vous choisissez un refroidisseur pour votre application : la capacité de refroidissement du refroidisseur, la tension requise pour le fonctionnement, la puissance et le débit de la pompe associés (contactez-nous pour une sélection personnalisée), le réfrigérant et l'évaporateur. taper.

6.1 Capacité de refroidissement du refroidisseur

L’une des questions les plus fréquentes demande comment connaître la capacité de refroidissement des refroidisseurs. Nous utilisons KW, Ton, But/h, Kcal/h pour choisir la capacité de refroidissement du refroidisseur :1 KW=860 kcal/h ; 1 tonne = 3,517 kW ; 1 kW = 3 412 Btu/h ;

Il existe également une formule pour calculer la capacité de refroidissement d'un refroidisseur :.

Capacité de refroidissement (kw) = débit (m3/h) * changement de température (T1-T2)/0,86

Charge thermique = C (chaleur spécifique)* M (sortie de qualité par heure)* Changement de température (T1-T2)

Surdimensionner le refroidisseur de 20 % Taille idéale en KW = KW x 1,2

Noté : T1 : Température de l'eau entrante (℃)      T2 : Température de l'eau réfrigérée requise (℃)

Par exemple, quelle taille de refroidisseur est nécessaire pour refroidir 10 m³ d’eau de 35°c à 15°c en 1 heure ?

Différentiel de température = 35℃-15℃=20℃

Débit d'eau = 10 m³/heure

Capacité de refroidissement en KW = 10 x 20 ÷ 0,86 = 232 KW

Surdimensionner le refroidisseur = 232 x 1,2 = 278,4 kW

Une capacité de refroidissement de 278,4 kW pour le refroidisseur est requise.

6.2 Puissance

Différents pays et régions ont des normes différentes pour l'électricité industrielle, les alimentations courantes sont208-230 V, 380-420 V, 440-480 V, 50 Hz ou 60 Hz, 3 phases.

Aux Philippines, l'alimentation est de 220 V 60 Hz 3PH, 380 V 60 Hz 3PH, 460 V 60 Hz 3PH ;

à Singapour et en Malaisie, l'alimentation est de 415 V 50 Hz 3PH ;

au Mexique, l'alimentation est de 220 V 60 Hz 3PH ;

Aux États-Unis, l'alimentation est de 208 V 60 Hz 3PH, 575 V 60 Hz 3PH, 480 V 60 Hz 3PH, etc.

6.3 Pompe à eau

Lorsque vous décidez de la capacité/tonnage du refroidisseur, nous vous recommanderons la pompe appropriée en KW, dont la pompe à eau standard est d'environ 2 bars. Si vous avez besoin d'une pression d'eau plus élevée, veuillez nous contacter lors de votre demande.

6.4 Réfrigérant

R22, R410A, R407C, R404A, R134A sont des choix facultatifs.

R22 : bon effet rafraîchissant, mais le R22 est considéré comme un puissant gaz à effet de serre, il est donc interdit dans la plupart des pays.

R410A : respectueux de l'environnement, le R-410A a remplacé le R-22 en tant que réfrigérant préféré pour une utilisation dans les climatiseurs résidentiels et commerciaux au Japon, en Europe et aux États-Unis. Le R-410A fonctionne à des pressions plus élevées que les autres réfrigérants.

R407C : un bon remplacement du R22, bon effet de refroidissement.

R404A : convient aux applications nécessitant une basse température (inférieure à -10°c).

R134A : un gaz ininflammable utilisé principalement comme réfrigérant « haute température », adapté aux refroidisseurs à air fonctionnant à une température ambiante élevée supérieure à 50 ℃.

6.5 Choix de l'évaporateur

Les refroidisseurs ont généralement deux types d'évaporateurs : l'un estserpentin dans l'évaporateur du réservoir d'eau, l'autre estévaporateur à calandre et à tubes.

Évaporateur à serpentin et à réservoir, doté d'un réservoir de stockage d'eau intégré pour une utilisation plus pratique, il n'y a donc pas besoin de réservoirs tampons supplémentaires. C'est également notre évaporateur standard pour refroidisseur, si vous n'avez pas de réservoir tampon, nous utilisons simplement cet évaporateur pour votre refroidisseur.

Évaporateur de type calandre et tube, qui nécessite un réservoir tampon d'eau supplémentaire pour le raccordement.

Comment choisir la bonne tour de refroidissement par eau pour votre refroidisseur d'eau à recirculation ?

Le refroidisseur d'eau à recirculation doit être connecté à une tour de refroidissement à eau et à une pompe de refroidissement à eau à l'extérieur pour la dissipation de la chaleur. Alors, comment choisir le bon modèle de tour de refroidissement à eau pour votre refroidisseur d'eau ?

Il y a trois facteurs de température importants que vous devez prendre en compte lors du choix d’une tour de refroidissement pour refroidisseur à eau :température d'entrée d'eau chaude, température de sortie d'eau froide, ettempérature humide. La température de l'eau chaude est celle qui entre dans la tour. La température de l’eau froide est celle qui sort de l’eau tandis que la température du bulbe humide fait référence à la température dominante de la région géographique où se trouve la tour.

L'approche est le terme utilisé pour désigner la différence entre les températures de la source d'eau à son entrée dans la tour et la température de l'eau une fois qu'elle a quitté la tour. Il s’agit d’un déterminant crucial de l’efficacité du processus d’échange thermique.

Pour choisir la bonne tour de refroidissement, l’efficacité mécanique doit être prioritaire. Il s'agit de la quantité de puissance du ventilateur nécessaire pour faire circuler l'air ambiant dans la tour de refroidissement. La plage – ou la différence de température entre l’eau chaude et l’eau froide – est également cruciale car elle aura un impact sur la consommation d’énergie.

Ainsi, pour savoir comment choisir une tour d'eau de refroidissement avec une capacité de refroidissement suffisante, vous devez comprendre quelles circonstances nécessitent l'utilisation d'une tour de refroidissement. Veuillez trouver que la tour de refroidissement par eau ci-dessous convient au refroidisseur à vis refroidi par eau :

Mode d'expédition du refroidisseur d'eau à recirculation de 8 tonnes 30KW

En tant que fournisseur et exportateur professionnel de refroidisseurs d'eau, nous avons notre propre transitaire pour organiser l'expédition. Notre machine de refroidissement est dotée d'un emballage en contreplaqué, qui évite les dommages pendant le transport et répond aux normes d'exportation. Il existe trois façons de livrer votre unité de refroidissement :

1. Expédié par avion : comme le refroidisseur est équipé d'un compresseur, d'une pompe à eau et de ventilateurs, le réfrigérant comprimé et l'huile à l'intérieur du compresseur sont un article dangereux avec possibilité d'explosion, il doit donc libérer le réfrigérant comprimé avant le transport. (Cela signifie que le refroidisseur d'eau ne contient pas de réfrigérant lorsque vous choisissez ce mode d'expédition. Une fois la machine arrivée à destination, vous devez ajouter du réfrigérant par des professionnels locaux. La compagnie aérienne nous demande également de fournir de nombreux documents pour prouver que le refroidisseur n'est pas un produit dangereux. Le coût du fret aérien est très élevé et peut être supérieur au coût du refroidisseur, donc la livraison par avion n'est pas le mode de transport recommandé à notre client.

2. Expédition par mer : le temps de transport est plus long que par avion, mais les frais de transport sont bon marché et il n'est pas nécessaire d'ajouter du réfrigérant une fois l'équipement arrivé à destination. Ce mode d'expédition est le mode de transport le plus approprié pour vous. pour livrer votre port local.

3.Si vous avez votre propre conteneur d'expédition chez votre autre fournisseur en Chine, nous pouvons vous aider à livrer le refroidisseur à votre fournisseur dans n'importe quelle ville de Chine.

Pourquoi devriez-vous choisir Tongwei pour votre fournisseur de refroidisseurs d'eau à recirculation ?

▪ Une expérience à laquelle vous pouvez faire confiance

Nous concevons et construisons des refroidisseurs d'eau à recirculation depuis plus de 15 ans. Du refroidisseur refroidi par air aux refroidisseurs refroidis par eau et tout le reste, nous avons construit des refroidisseurs pour presque toutes les industries et toutes les applications.

▪ Devis rapide

Obtenez un devis pour votre projet dès aujourd'hui ! Nous fournissons généralement un devis personnalisé dans les 2 heures.

▪ Service client 24h/24 et 7j/7

Croyez que nous serons toujours à vos côtés. Que vous ayez une question ou besoin d'un devis, il y a toujours quelqu'un qui répond au téléphone 24h/24.

▪ Machine de refroidissement durable et fiable et prix compétitif

Nos produits sont fabriqués à partir de matériaux de haute qualité et nous offrons une garantie compétitive sur tous les refroidisseurs industriels.
