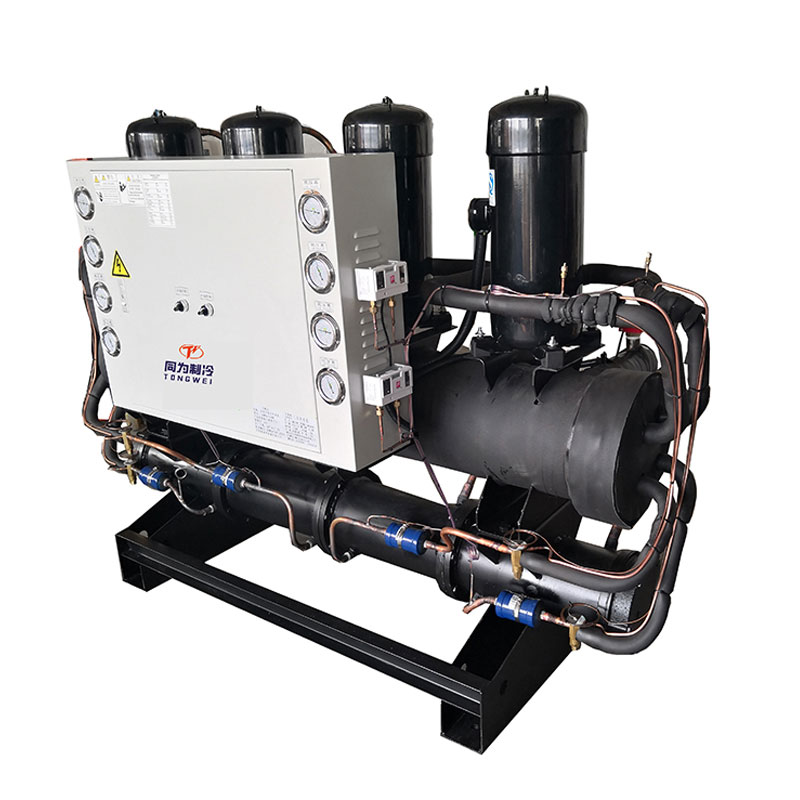

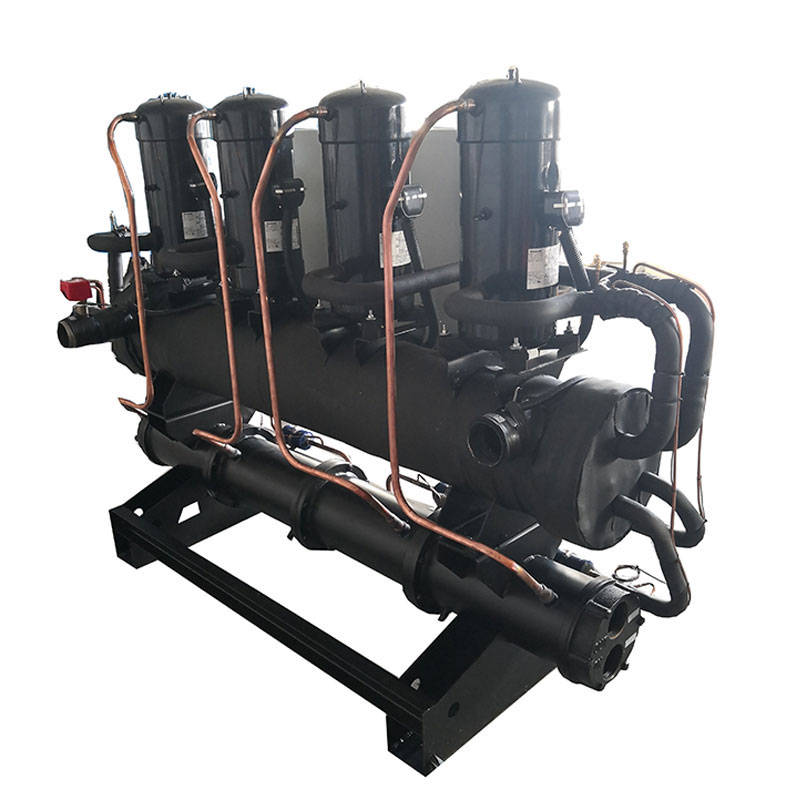

Refroidisseur d'eau au glycol pour l'industrie de la brasserie

Refroidisseur d'eau au glycol pour l'industrie de la brasserie

Le refroidisseur d'eau au glycol est un type de machine de refroidissement utilisé pour réguler les basses températures dans différentes applications industrielles en utilisant un mélange de glycol et d'eau comme liquide de refroidissement pour évacuer la chaleur du système. Un refroidisseur est un système de réfrigération utilisé pour refroidir un baril de de l'éthylène glycol pour abaisser sa température. Le glycol passe ensuite à travers une boucle fermée d'un ou plusieurs tuyaux connectés au refroidisseur de glycol. Cela fait circuler le glycol refroidi et aide à abaisser la température de tout ce qui est attaché au système. Le refroidisseur d'eau au glycol pour brasserie est également appelé refroidisseur de brasserie ou système de refroidissement de brasserie, qui utilisé dans le processus de fermentation et d'extraction (écrasement à froid) circule généralement environ -2 ℃ glycol pour 0℃ de bière. Les refroidisseurs de brasserie fonctionnent à des températures inférieures à 32°F (congélation) et nécessitent donc du propylène glycol.

Le refroidisseur d'eau au glycol est doté de composants spécifiques tels que le compresseur Panasonic/Danfoss pour refroidisseur de glycol scroll de 1/2HP à 60HP, le compresseur Hnablle/Bizter pour refroidisseur de glycol à vis au-dessus de 30HP, un condenseur refroidi par air ou par eau, un réservoir d'eau réfrigérant, une pompe à glycol. , échangeur de chaleur à plaques ou à calandre en acier inoxydable, panneau de commande, détendeurs et dispositifs de protection, etc. Pour un tel refroidisseur de glycol à basse température, il utilise le réfrigérant R404a. Le réfrigérant est un gaz qui n’appauvrit pas la couche d’ozone et est considéré comme respectueux de l’environnement. Il doit être connecté à la tour de refroidissement et à la pompe à condenseur pour dissiper la chaleur et obtenir une efficacité de refroidissement élevée.

En tant que fabricant et fournisseur leader de refroidisseurs d'eau glycolée en Chine, nous concevons des refroidisseurs de procédé de brasserie avec un seul objectif en tête : maintenir le bon fonctionnement de votre équipement de brasserie. Avec plus de 15 ans d'expérience, nous proposons une gamme robuste de systèmes refroidis par air et par eau de qualité industrielle. Nous concevons des solutions personnalisées rentables et fiables pour répondre aux exigences uniques de refroidissement des processus de votre brasserie, en apportant notre expertise de pointe en matière d'ingénierie et de service pour garantir la fiabilité et la facilité d'exploitation. Nous disposons d'une équipe technique et d'assistance client dédiée qui vous guidera tout au long du processus de sélection et de démarrage du refroidisseur de brasserie et sera là pour vous longtemps après l'installation. Fiez-vous à notre expertise de pointe pour vous aider à maximiser les opérations et les profits de votre brasserie. Si vous recherchez un système de refroidissement au glycol pour votre application, n'hésitez pas àContactez-nouspour personnaliser vos systèmes d'eau de refroidissement au glycol avec une haute qualité et un prix raisonnable pour les refroidisseurs basse température. Nous avons hâte de travailler avec vous.

Spécifications techniques du refroidisseur d'eau glycolée

Caractéristiques et avantages du refroidisseur d'eau glycolée

 ▪ Capacité de refroidissement de 1/2 tonne à 50 tonnes pour le système de refroidissement à spirale au glycol, de 30 tonnes à 100 tonnes pour le système de refroidissement à vis au glycol.

 ▪ Plage de sélection de température : de l'eau de traitement refroidie entre -30°C et 5°C peut être fournie (les utilisateurs peuvent choisir différentes spécifications d'unité en fonction des différents besoins de production).

 ▪ Plaque/coquille et tube brasés de haute qualité comme échangeur de chaleur

 ▪ Les vannes de dérivation d'eau d'entrée et de sortie sont équipées pour ajuster la pression de l'eau selon les besoins.

 ▪ Le voyant du réservoir d'eau permet de vérifier le niveau et la qualité de l'eau d'un seul coup d'œil.

 ▪ Compresseur scroll Panasonic/Danfoss avec réfrigérant R404a respectueux de l'environnement

 ▪ Il doit être connecté à la tour de refroidissement et à la pompe de refroidissement

 ▪ Refroidisseur équipé des protections de sécurité suivantes : protection contre les surcharges, alarme de phase inverse, alarme haute/basse pression, débit d'eau, indicateur de niveau d'eau, protection antigel.

Quels sont les principaux composants du refroidisseur d’eau glycolée pour l’industrie brassicole ?

3.1 Compresseur

Le compresseur est l'élément clé du système de refroidissement à eau glycolée, car il produit des variations de pression pour remuer le réfrigérant.

Pour le refroidisseur d'eau au glycol pour brasserie, équipé d'un compresseur de marque Panasonic/Danfoss, utilisant le réfrigérant R404a, cette compresse de marque présente une efficacité de réfrigération élevée, un faible bruit, une économie d'énergie, une protection de l'environnement et une durabilité, une sécurité et une stabilité.

Compresseur Panasonic

Compresseur Danfoss

3.2 Évaporateur

L'évaporateur est un élément crucial du refroidisseur d'eau glycolée, car il est responsable de l'extraction de la chaleur du liquide refroidi. Il est situé entre le compresseur et le détendeur. Il existe trois types d'évaporateurs : l'évaporateur à calandre et à tubes, l'évaporateur à plaques en acier inoxydable 304SS.

Type de plaque SS + évaporateur de réservoir d'eau

Évaporateur à calandre et à tubes

3.3 Pompe à eau

La pompe à eau est conçue pour augmenter la pression et le débit de l'eau glacée dans un espace fermé.

La pompe à eau à pression d'eau pour le refroidisseur est d'environ 2 bars, mais si vous avez besoin d'une pression d'eau plus élevée, veuillez nous le dire lors de votre demande. Par exemple, lorsque vous utilisez des refroidisseurs pour refroidir la machine de soufflage de bouteilles, la pression de l'eau pour la pompe à eau a besoin d'environ 4 bar .

Pompe à eau

Pompe à eau haute pression

3.4 Condenseur

Le condenseur pour refroidisseur d'eau glycolée est constitué d'une coque et d'un tube, les tubes de cuivre internes utilisant un processus de gaufrage de filetage extérieur. Cette conception améliore efficacement l'efficacité de l'échange thermique entre le réfrigérant et l'eau pendant le processus. Par rapport aux tubes en cuivre lisses traditionnels, le processus de gaufrage du filetage extérieur augmente la surface des tubes en cuivre, élargissant ainsi la zone de contact pour l'échange thermique et améliorant la conductivité thermique du condenseur. Cette conception d'optimisation permet au condenseur du refroidisseur de glycol refroidi par eau de transférer la chaleur du réfrigérant à l'eau plus rapidement et de manière cohérente, permettant à l'eau d'évacuer la chaleur.

Condenseur à coque et tube

3.5 Panneau de contrôle

Les refroidisseurs Tongwei utilisent un contrôleur de température numérique de précision, un port de communication RS485, qui peut effectuer une surveillance et un contrôle à distance. Opération simple, faible taux de défaillance, facteur de sécurité élevé, installation facile.

Panneau de contrôleur

Pièce de rechange pour refroidisseur d'eau glycolée

Quelle est la différence entre le refroidisseur de brasserie à défilement au glycol et le refroidisseur de brasserie à vis au glycol ?

Il existe deux types de refroidisseurs de brasserie au glycol : l'un estrefroidisseur de brasserie au glycol refroidi par air, l'autre estrefroidisseur de brasserie au glycol refroidi à l'eau ;

Refroidisseurs de brasserie au glycol refroidis par airutiliser l'air ambiant pour dissiper la chaleur des processus de brasserie. Ils sont économes en énergie, peu encombrants et nécessitent moins d'entretien, ce qui permet d'économiser de l'argent.

Refroidisseurs de brasserie au glycol refroidis à l'eauutilisez l'eau d'une tour de refroidissement à eau externe pour dissiper la chaleur des processus de brasserie. Ces systèmes ont une durée de vie plus longue, sont relativement silencieux et offrent des performances de refroidissement plus constantes que le refroidisseur de brasserie refroidi par air.

Refroidisseur de brasserie à défilement au glycol                                Refroidisseur de brasserie à vis au glycol

▪ 1 CV-60 CV                                                          Au-dessus de 60 HP

▪ Compresseur Scroll Danfoss/Panasonic                       Compresseur à vis Hanbell/Bitzer

▪ Construit avec réservoir d'eau et pompe à eau                      Sans réservoir d'eau ni pompe à eau

Refroidisseur de brasserie à rouleau de glycol refroidi par air   

Refroidisseur de brasserie à vis de glycol refroidi par air

Refroidisseur de brasserie à rouleau de glycol refroidi à l'eau   

Refroidisseur de brasserie à vis au glycol refroidi à l'eau

Pourquoi le glycol est-il utilisé pour le refroidissement ?

Le liquide de refroidissement le plus couramment utilisé dans un refroidisseur est l’eau ou un mélange eau-glycol. Les liquides de refroidissement à base de glycol sont constitués soit d'éthylène glycol, soit de propylène glycol. Le principal avantage des liquides de refroidissement au glycol réside dans leurs propriétés antigel. L'eau pure gèle à 0 °C, tandis que l'éthylène glycol à 30 % gèle à -14 °C. Le faible point de congélation des mélanges de glycol les rend idéaux pour refroidir des articles qui sont en dessous du point de congélation de l'eau. Bien que le glycol ait une capacité thermique inférieure à celle de l'eau (chaque kilogramme de glycol est plus facile à chauffer qu'un kilogramme d'eau), la différence de température élevée permet au mélange de glycol de dissiper la chaleur plus rapidement que l'eau pure. Les mélanges de glycol sont plus adaptés aux applications où le refroidisseur doit dissiper rapidement une grande quantité de chaleur. En plus de fournir d’excellents paramètres de transfert de chaleur, le glycol a tendance à décourager la croissance d’algues dans les équipements de transfert de chaleur.

Comparaison de l'éthylène glycol et du propylène glycolProperty

Éthylène Gycol et Propylène Glycol

Comment fonctionne le refroidisseur d’eau glycolée ?

Un refroidisseur de glycol est composé d'un composant de réfrigération et de tubes contenant un mélange eau-glycol comme liquide de refroidissement. Le fluide refroidi provenant de l'unité de réfrigération est acheminé à travers la tuyauterie associée à un échangeur thermique entourant un processus chauffé. Après avoir absorbé la chaleur du processus associé, le liquide de refroidissement chaud est renvoyé vers l'unité de réfrigération pour y être refroidi, après quoi le processus est répété.

Un refroidisseur de glycol se compose d'un compresseur, d'un évaporateur, d'un condenseur, d'un élément d'étranglement et d'un système de commande électrique. Voyons quel est le principe de fonctionnement d'un refroidisseur de glycol :

 Principe de fonctionnement du refroidisseur de glycol

Le rapport eau/glycol à utiliser

Il est important d'utiliser le rapport approprié entre le mélange glycol et eau dans le système de refroidissement, en fonction de la température la plus froide dont vous avez besoin pendant le fonctionnement, car une quantité insuffisante de glycol peut provoquer le gel du système, éventuellement l'éclatement des tuyaux et même la destruction de l'évaporateur du refroidisseur, pouvant même endommager le système. refroidisseur de glycol, tandis qu'une trop grande quantité de glycol dans un système de refroidissement entraînera un système inefficace.

Mais quel est le meilleur rapport pour les mélanges de glycol et d’eau ? Veuillez consulter ci-dessous le ratio de glycol des mélanges de glycol et d'eau pour le refroidisseur de glycol dans votre processus de refroidissement :

Comment puis-je choisir le refroidisseur d’eau glycolée adapté à votre application ?

Il y a SIX spécifications importantes du refroidisseur que vous devez prendre en compte lorsque vous choisissez un refroidisseur pour votre application : la capacité de refroidissement du refroidisseur, la tension requise pour le fonctionnement, la puissance et le débit de la pompe associés (contactez-nous pour une sélection personnalisée), le réfrigérant et l'évaporateur. taper.

9.1 Refroidisseur de glycol refroidi par air ou refroidisseur de glycol refroidi par eau

Il existe deux types de refroidisseurs de glycol : l'un est de type refroidi par air, l'autre est de type refroidi par eau.

Refroidisseurs scroll au glycol refroidis par airutilisez des ailettes et un ventilateur en aluminium comme condenseurs similaires aux « radiateurs » d'une voiture. Ils utilisent un ventilateur pour forcer l'air à travers le serpentin réfrigérant. À moins qu'ils ne soient spécifiquement conçus pour des conditions ambiantes élevées, les condenseurs refroidis par air doivent fonctionner efficacement à une température ambiante de 45 ℃ ou moins.

Refroidisseur à spirale de glycol refroidi à l'eauutilisez une coque et un tube comme condenseurs. La chaleur pénètre dans l'eau du condenseur à partir de la vapeur du réfrigérant. L'eau chaude du condenseur est ensuite pompée vers la tour de refroidissement à eau, où la chaleur du processus est finalement évacuée dans l'atmosphère.

9.2 Calculer la capacité de refroidissement appropriée pour le refroidisseur

L’une des questions les plus fréquentes demande comment connaître la capacité de refroidissement des refroidisseurs.  Nous utilisons KW, Ton, But/h, Kcal/h pour choisir la capacité de refroidissement du refroidisseur :1 KW=860 kcal/h ;  1 tonne = 3,517 kW ; 1 kW = 3 412 Btu/h ;

Il existe également une formule pour calculer la capacité de refroidissement d'un refroidisseur :.

Capacité de refroidissement (kw) = débit (m3/h) * changement de température (T1-T2)/0,86

Charge thermique = C (chaleur spécifique)* M (sortie de qualité par heure)* Changement de température (T1-T2)

Surdimensionner le refroidisseur de 20 % Taille idéale en KW = KW x 1,2

Noté : T1 : Température de l'eau entrante (℃)      T2 : Température de l'eau réfrigérée requise (℃)

Par exemple, quelle taille de refroidisseur est nécessaire pour refroidir 10 m³ d’eau de 35°c à 15°c en 1 heure ?

Différentiel de température = 35℃-15℃=20℃

Débit d'eau = 10 m³/heure

Capacité de refroidissement en KW = 10 x 20 ÷ 0,86 = 232 KW

Surdimensionner le refroidisseur = 232 x 1,2 = 278,4 kW

Une capacité de refroidissement de 278,4 kW pour le refroidisseur est requise.

9.3 Puissance

Différents pays et régions ont des normes différentes pour l'électricité industrielle, les alimentations courantes sont208-230V, 380-420V,440-480V,50Hz ou 60Hz, 3 phases.

Aux Philippines, l'alimentation est de 220 V 60 Hz 3PH, 380 V 60 Hz 3PH, 460 V 60 Hz 3PH ;

à Singapour et en Malaisie, l'alimentation est de 415 V 50 Hz 3PH ;

au Mexique, l'alimentation est de 220 V 60 Hz 3PH ;

Aux États-Unis, l'alimentation est de 208 V 60 Hz 3PH, 575 V 60 Hz 3PH, 480 V 60 Hz 3PH, etc.

9.4 Pompe à eau

Lorsque vous décidez de la capacité/tonnage du refroidisseur, nous vous recommanderons la pompe appropriée en KW, dont la pompe à eau standard est d'environ 2 bars. Si vous avez besoin d'une pression d'eau plus élevée, veuillez nous contacter lors de votre demande.

9.5 Réfrigérant

R22, R410A, R407C, R404A, R134A sont des choix facultatifs.

R22 : bon effet rafraîchissant, mais le R22 est considéré comme un puissant gaz à effet de serre, il est donc interdit dans la plupart des pays.

R410A : respectueux de l'environnement, le R-410A a remplacé le R-22 en tant que réfrigérant préféré pour une utilisation dans les climatiseurs résidentiels et commerciaux au Japon, en Europe et aux États-Unis. Le R-410A fonctionne à des pressions plus élevées que les autres réfrigérants.

R407C : un bon remplacement du R22, bon effet de refroidissement.

R404A : convient aux applications nécessitant une basse température (inférieure à -10°c).

R134A : un gaz ininflammable utilisé principalement comme réfrigérant « haute température », adapté aux refroidisseurs à air fonctionnant à une température ambiante élevée supérieure à 50 ℃.

9.6 Choix de l'évaporateur

Les refroidisseurs ont généralement deux types d'évaporateurs : l'un estévaporateur de réservoir d'eau en acier inoxydable +, l'autre estévaporateur à calandre et à tubes.

Évaporateur à plaques et réservoirs en acier inoxydable, doté d'un réservoir de stockage d'eau intégré pour une utilisation plus pratique, il n'y a donc pas besoin de réservoirs tampons supplémentaires. C'est également notre évaporateur standard pour refroidisseur, si vous n'avez pas de réservoir tampon, nous utilisons simplement cet évaporateur pour votre refroidisseur.

Évaporateur de type calandre et tube, qui nécessite un réservoir tampon d'eau supplémentaire pour le raccordement.

Mode d'expédition du refroidisseur d'eau au glycol pour l'industrie de la brasserie

En tant que fournisseur et exportateur professionnel de refroidisseurs de glycol à basse température, nous avons notre propre transitaire pour organiser l'expédition. Notre machine de refroidissement est dotée d'un emballage en contreplaqué, qui évite les dommages pendant le transport et répond aux normes d'exportation. Il existe trois façons de livrer votre unité de refroidissement :

1. Expédié par avion : comme le refroidisseur est équipé d'un compresseur, d'une pompe à eau et de ventilateurs, le réfrigérant comprimé et l'huile à l'intérieur du compresseur sont un article dangereux avec possibilité d'explosion, il doit donc libérer le réfrigérant comprimé avant le transport. (Cela signifie que le refroidisseur d'eau ne contient pas de réfrigérant lorsque vous choisissez ce mode d'expédition. Une fois la machine arrivée à destination, vous devez ajouter du réfrigérant par des professionnels locaux. La compagnie aérienne nous demande également de fournir de nombreux documents pour prouver que le refroidisseur n'est pas un produit dangereux. Le coût du transport aérien est très élevé et peut être supérieur au coût du refroidisseur. La livraison par avion n'est donc pas le mode de transport recommandé à notre client.

2. Expédition par mer : le temps de transport est plus long que par voie aérienne, mais les frais de transport sont bon marché et il n'est pas nécessaire d'ajouter du réfrigérant une fois l'équipement arrivé à destination. Ce mode d'expédition est le mode de transport le plus approprié pour vous. pour livrer votre port local.

3.Si vous avez votre propre conteneur d'expédition chez votre autre fournisseur en Chine, nous pouvons vous aider à livrer la machine de refroidissement à votre fournisseur dans n'importe quelle ville de Chine.
