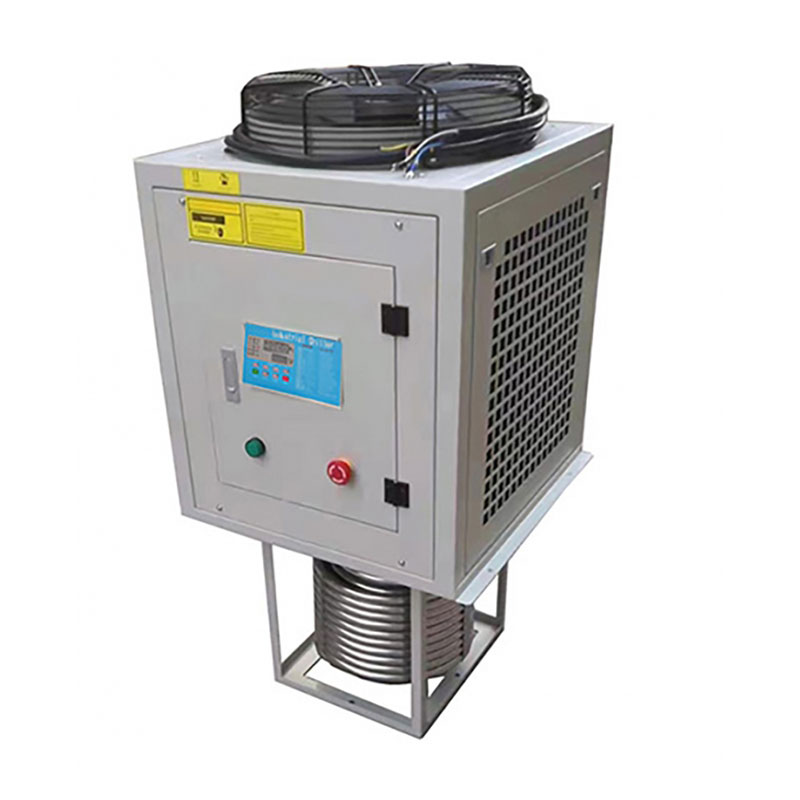

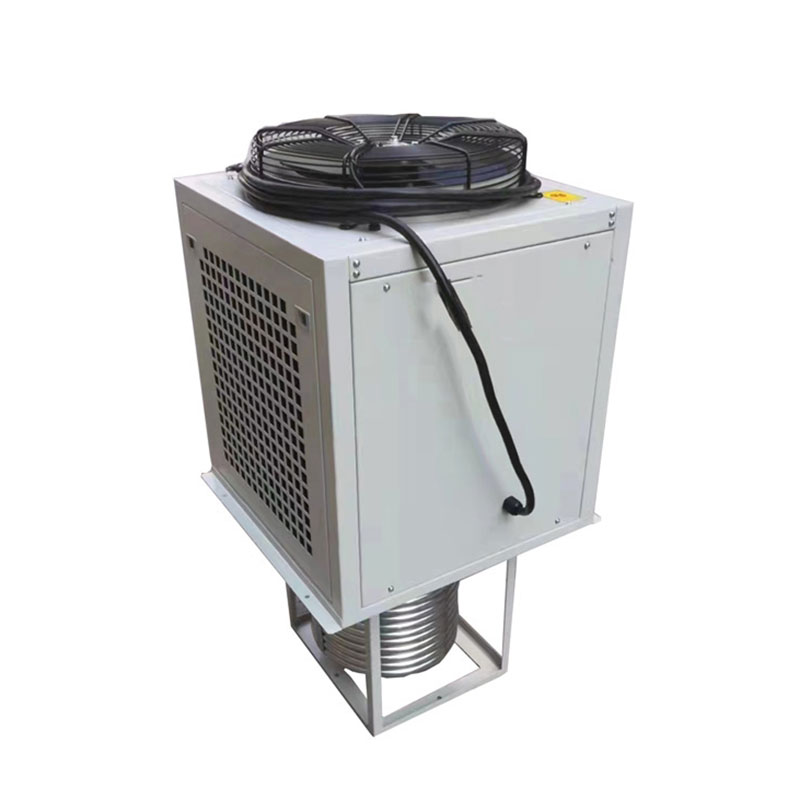

Links | Sitemap | RSS | XML | Privacy PolicyTongwei est un fabricant et fournisseur professionnel de refroidisseurs d'huile de précision à immersion et de refroidisseurs d'huile à broche en Chine avec plus de 15 ans d'expérience, qui peut fournir une gamme de capacités et de modèles de refroidissement pour répondre à vos demandes de refroidissement spécifiques. Notre refroidisseur d'huile de précision à immersion avec bobine SS est conçu et fabriqué. basé sur la solution de réfrigération la plus optimisée qui maximisera vos avantages. Après l'achat de nos refroidisseurs d'huile, vous bénéficiez d'une garantie allant jusqu'à 12 mois qui couvre le compresseur, le condenseur, l'évaporateur, les composants électriques et d'autres pièces de rechange de réfrigération. Pendant la période de garantie, nous vous fournirons des pièces de rechange gratuites à remplacer. Nous sommes impatients de devenir votre refroidisseur d'huile industriel à long terme en Chine.Capacité de refroidissement : 800 kcal/h ~ 20 000 kca/hRéfrigérant : R22/R407c/R410a/R134A/R404aAlimentation : 220-240`V/50HZ /1PH (standard) / 208-480V/60HZ/3PH (personnalisé)Marque du compresseur : Compresseur Scroll PanasonicType d'évaporateur : serpentin en acier inoxydable
Le refroidisseur d'huile de précision industrielle est une machine de refroidissement utilisée pour refroidir l'huile de machine, l'huile lubrifiante et l'huile hydraulique fonctionnant sur le principe de l'évaporation et de l'absorption thermique du réfrigérant. Elle repose sur l'utilisation de ventilateurs pour éliminer la chaleur de l'extérieur du bâtiment plutôt que sur une tour de refroidissement. Il est utilisé pour maintenir une température de travail de haute précision des machines-outils et autres machines, une température constante de l'huile de broche, de l'huile de lubrification et des engrenages. Le refroidisseur d'huile de précision industriel fabriqué par Tongwei maintient une température d'huile précise avec certains composants essentiels comme le compresseur scroll Panasonic/Danfoss utilisant le R410A. /Réfrigérant R407C. Le réfrigérant est un gaz qui n'appauvrit pas l'ozone et est considéré comme respectueux de l'environnement. Le refroidisseur est sans pompe à huile ni réservoir d'huile, sans évaporateur à serpentin en acier inoxydable, sans contrôleur de température à microprocesseur et sans interrupteurs haute/basse pression. Les refroidisseurs d'huile sont largement utilisés dans les machines CNC. outils, Découpe - Tournage des métaux, Centres d'Usinage, Rectification, Honage, Brochage, Perçage, Taille-Taille.
Nos refroidisseurs d'huile de précision à immersion sont dotés de composants de haute qualité et d'une technologie de pointe conforme aux normes de l'industrie. Pour les refroidisseurs d'huile industriels proposés par Tongwei, nos clients peuvent choisir parmi de nombreuses spécifications et tailles. De plus, en tant que fabricant et fournisseur fiable de refroidisseurs d'huile industriels en Chine avec plus de 15 ans d'expérience en réfrigération, Tongwei peut garantir la production d'une machine de refroidissement de la meilleure qualité avec des spécifications étonnantes, des offres de super garantie et le meilleur service après-vente. un fabricant et fournisseur rentable de refroidisseurs d'huile de précision à immersion industrielle en Chine pour les broches de refroidissement dans différentes applications,Contactez-nouspour vous aider à choisir un modèle de chapeau de refroidisseur qui correspond exactement à votre application à un prix raisonnable. Nous attendons un transitaire pour travailler avec vous.
Paramètres techniques du refroidisseur d'huile de précision à immersion série TW-AIO | ||||||||||
Modèle Article | TW-6AIO | TW-12AIO | TW-18AIO | TW-25AIO | TW-32AIO | TW-2RAIO | TW-3RAIO | TW-4RAIO | TW-5RAIO | |
capacité de refroidissement nominale | Kcal/heure 50 Hz/60 Hz |
843 | 1419 | 1703 | 2451 | 3139 | 4859 | 7568 | 9890 | 12470 |
1011 | 1703 | 2043 | 2941 | 3767 | 5831 | 9082 | 11868 | 14964 | ||
KW 50 Hz/60 Hz |
0.98 | 1.65 | 1.98 | 2.85 | 3.65 | 5.65 | 8.8 | 11.5 | 14.5 | |
1.2 | 2 | 2.4 | 3.4 | 4.4 | 6.8 | 10.6 | 13.8 | 17.4 | ||
HP | 0,2 CV | 0,4 CV | 0,5 CV | 0,75 CV | 1 CV | 2 CV | 3 CV | 4 CV | 5 CV | |
La puissance d'entrée | KW | 0.51 | 0.71 | 0.87 | 1.08 | 1.41 | 1.96 | 2.99 | 3.79 | 5.03 |
source d'énergie | 3PH~220V/380V 50HZ/60HZ | |||||||||
Réfrigérant | Taper | R22/R407C/R134a/R404A/R410A | ||||||||
Contrôle | Capillaire/Extérieur du détendeur thermostatique équilibré | |||||||||
Compresseur | Taper | Hermétique rotatif/à défilement (piston) | ||||||||
Puissance (KW) | 0.4 | 0.55 | 0.68 | 0.89 | 1.2 | 1.75 | 2.7 | 3.5 | 4.55 | |
Condenseur | Taper | Tube en cuivre à ailettes efficace avec aluminium + ventilateur à rotor externe à faible bruit | ||||||||
Souffleur d'air (KW) | 0.05 | 0.1 | 0.13 | 0.13 | 0.15 | 0.15 | 0.23 | 0.23 | 0.42 | |
Évaporateur | Taper | Réservoir avec bobine Cuivre/SS | ||||||||
Moteur | Puissance (kw) | 0.06 | ||||||||
Huile réfrigérée | Eau, huile de coupe soluble, huile de meulage soluble dans l'eau, huile de coupe, huile de meulage |
|||||||||
Plage de viscosité de l'huile | Huile hydraulique, huile lubrifiante 0,5-200 CST | |||||||||
cuve à mazout | L | 8 | 18 | 18 | 22 | 22 | 33 | 38 | 95 | 95 |
Dispositifs de sécurité | Protection interne du compresseur, protection contre les surintensités, protection haute/basse pression, protection contre la surchauffe, protection contre la séquence de phases/phase manquante, protection antigel, protection contre la surchauffe des gaz d'échappement | |||||||||
Dimension L×P×H (mm) | L×P×H (mm) | 460×325×780 | 460×325×760 | 460×325×830 | 575×430×950 | 575×430×1050 | 620×600×1280 | 620×635×1350 | 850×800×1750 | |
Poids (kg) | (KG) | 38 | 55 | 75 | 92 | 95 | 145 | 165 | 235 | 243 |
Les spécifications ci-dessus sont conformes aux conditions de conception suivantes : 1, température d'entrée/sortie d'huile réfrigérée 12 ℃/7 ℃. 2, température d'entrée/sortie d'air de refroidissement 30 ℃/38 ℃. Nous nous réservons le droit de modifier les spécifications sans préavis. |
» Les refroidisseurs d'huile de broche sont disponibles dans une large gamme de capacités de refroidissement allant de 1 000 kcal/h à 30 000 Kcal/h et dans une plage de température d'huile liquide de +25 à 40 degrés C. (Modèles à température plus élevée sur demande)
»La viscosité de l'huile reste constante et contrôlée par un microcontrôleur de température. Le microcontrôleur de température détecte les changements de température de l'huile par rapport à la valeur définie et la régule avec du réfrigérant liquide.
»Alimentation triphasée 220V 50/60HZ 1PH ou 208-480V 60HZ en option
» Tous les refroidisseurs de précision à immersion fabriqués par Tongwei utilisent un serpentin en acier inoxydable comme évaporateur
»Compresseur scroll hermétique de marque Panasonic de haute qualité
»Conception compacte avec roues portables
»Installation et fonctionnement faciles, faible coût de maintenance
Le principe de vaporisation et d'absorption de chaleur du Fréon dans l'évaporateur est utilisé pour le refroidissement.
Lorsque le refroidisseur d'huile fonctionne, la pompe à huile pompe l'huile du réservoir d'huile de la machine vers l'évaporateur du refroidisseur d'huile pour l'échange thermique, et l'huile froide est refroidie à partir de l'huile froide.
Le refroidisseur d’huile récupère la production et la renvoie au réservoir de stockage pour la mélanger à l’huile chaude.
La circulation continue de l'huile réduit la température de l'ensemble du réservoir d'huile.
Le contrôleur de température du refroidisseur d'huile contrôle automatiquement l'ouverture et la fermeture de l'unité via le capteur de température, de sorte que la température de l'huile soit automatiquement constante à la température réglée.
Il existe deux types de refroidisseurs d'huile de précision : l'un estRefroidisseur d'huile de type boîte, l'autre estRefroidisseur d'huile à immersion.
Refroidisseur d'huile de type boîteest construit avec une pompe à huile et un réservoir d'huile ;
Refroidisseur d'huile à immersionn'est pas construit avec une pompe à huile et un réservoir d'huile, il utilise un serpentin en acier inoxydable comme échange de chaleur.
Refroidisseur d'huile de type boîte
Refroidisseur d'huile à immersion
Le refroidisseur d'huile de refroidissement est utilisé pour maintenir la température du liquide de refroidissement, maintenant ainsi l'état de surface et la précision des pièces à usiner.
Les refroidisseurs d'huile hydraulique maintiennent la température de l'huile hydraulique, maintenant ainsi sa viscosité, permettant à la machine-outil de fonctionner en douceur.
Le refroidisseur d'huile de broche est utilisé pour maintenir la température de l'huile de broche et empêcher la broche de se déformer, améliorant ainsi la finition de surface et la précision des pièces.
Le refroidisseur d'huile de coupe est utilisé pour maintenir la température de l'huile de coupe, augmentant ainsi la durée de vie de l'outil et offrant une meilleure finition de surface et une meilleure précision des composants.
Vous pouvez utiliser les refroidisseurs d'huile dans différentes applications de refroidissement industriel pour contrôler les températures de refroidissement souhaitées.
Voici quelques-unes des applications industrielles dans lesquelles vous utiliserez les refroidisseurs d’huile.
▪ Centres d'usinage CNC
▪ Applications de rectifieuses intérieures et extérieures
▪ Applications de machines à décharge électrique
▪ Stations d'huile hydraulique et applications de machines hydrauliques
▪ Applications de rectifieuses
▪ Applications d'usinage intégrées
▪ Industrie du bois
▪ Machine à brocher
▪ Machines hydrauliques
▪ Tour à grande vitesse
En tant que fournisseur et exportateur professionnel de refroidisseurs d'huile, nous avons notre propre transitaire pour organiser l'expédition. Notre machine de refroidissement est dotée d'un emballage en contreplaqué, qui évite les dommages pendant le transport et répond aux normes d'exportation. Il existe trois façons de livrer votre unité de refroidissement :
1. Expédié par avion : comme le refroidisseur est équipé d'un compresseur, d'une pompe à eau et de ventilateurs, le réfrigérant comprimé et l'huile à l'intérieur du compresseur sont un article dangereux avec possibilité d'explosion, il doit donc libérer le réfrigérant comprimé avant le transport. (Cela signifie que le refroidisseur d'eau ne contient pas de réfrigérant lorsque vous choisissez ce mode d'expédition. Une fois la machine arrivée à destination, vous devez ajouter du réfrigérant par des professionnels locaux. La compagnie aérienne nous demande également de fournir de nombreux documents pour prouver que le refroidisseur n'est pas un produit dangereux. Le coût du transport aérien est très élevé et peut être supérieur au coût du refroidisseur. La livraison par avion n'est donc pas le mode de transport recommandé à notre client.
2. Expédition par mer : le temps de transport est plus long que par voie aérienne, mais les frais de transport sont bon marché et il n'est pas nécessaire d'ajouter du réfrigérant une fois l'équipement arrivé à destination. Ce mode d'expédition est le mode de transport le plus approprié pour vous. pour livrer votre port local.
3.Si vous avez votre propre conteneur d'expédition chez votre autre fournisseur en Chine, nous pouvons vous aider à livrer le refroidisseur à votre fournisseur dans n'importe quelle ville de Chine.
▪ Une expérience à laquelle vous pouvez faire confiance
Nous concevons et construisons des refroidisseurs d'eau depuis plus de 15 ans. Du refroidisseur refroidi par air aux refroidisseurs refroidis par eau et tout le reste, nous avons construit des refroidisseurs pour presque toutes les industries et toutes les applications.
▪ Devis rapide
Obtenez un devis pour votre projet dès aujourd'hui ! Nous fournissons généralement un devis personnalisé dans les 2 heures.
▪ Service client 24h/24 et 7j/7
Croyez que nous serons toujours à vos côtés. Que vous ayez une question ou besoin d'un devis, il y a toujours quelqu'un qui répond au téléphone 24h/24.
▪ Machine durable et fiable
Nos produits sont fabriqués à partir de matériaux de haute qualité et nous offrons une garantie compétitive sur tous les refroidisseurs industriels.
