Refroidisseur portatif industriel pour machine de thermoformage

Refroidisseur portatif industriel pour machine de thermoformage

Le refroidisseur portable industriel pour machine de thermoformage est également appelé refroidisseur de thermoformage ou système de refroidissement par thermoformage, qui a spécialement conçu des dispositifs de refroidissement utilisés dans l'industrie de transformation pour produire un effet de refroidissement en libérant la chaleur du processus de thermoformage.

Les refroidisseurs de thermoformage fonctionnent en faisant circuler le liquide de refroidissement à travers le côté froid du système d'eau de traitement, éliminant l'excès de chaleur du moule et transférant la chaleur vers l'environnement environnant. Lorsqu'il s'agit de refroidir votre processus de thermoformage, la qualité et la fiabilité doivent être vos principales considérations lors du choix. le bon refroidisseur de thermoformage.

Les refroidisseurs de thermoformage conçus et fabriqués par Tongwei sont constitués d'un compresseur à spirale/à vis, d'un condenseur refroidi par air/eau, d'un serpentin en acier inoxydable dans un évaporateur de réservoir d'eau (coque et tube en option, phase d'inversion de puissance, microprocesseur, pompe à eau et dispositifs de protection, etc. .Nous pouvons fournir des refroidisseurs industriels de 1HP à 200HP pour machine de thermoformage refroidis par air et refroidis par eau selon votre demande, ils sont faciles à installer et à utiliser, nos refroidisseurs sont livrés avec une large gamme de températures de refroidissement de 5 ℃ à 25 ℃. notre processus de personnalisation est le plus rapide du marché et peut vous fournir les spécifications exactes dont vous avez besoin.

En tant que fabricant et fournisseur leader de refroidisseurs industriels portables en Chine, non seulement nous fournissons des machines de refroidissement de haute qualité, mais nous accordons également la priorité à un excellent service client. Un avantage majeur de notre Tongwei est que nos clients sont notre priorité absolue, ce qui nous distingue de nos concurrents. Notre équipe compétente se consacre à fournir un excellent service client et à votre satisfaction. Certains des principaux avantages que notre équipe offre à votre refroidisseur comprennent : Déballez, nettoyez et testez soigneusement chaque système de refroidissement avant l'expédition ; Effectuer des contrôles d'assurance qualité de routine sur chaque unité ; Expédiez uniquement des machines et des systèmes neufs à nos clients ; dépannez et résolvez les problèmes aussi rapidement et efficacement que possible.Contactez-nousaujourd'hui pour bénéficier de tous ces avantages exceptionnels avec votre refroidisseur industriel portable de moulage par injection. Un membre de notre équipe se fera un plaisir de répondre à toutes vos questions et de discuter des spécifications techniques complètes. Nous avons hâte de travailler avec vous.

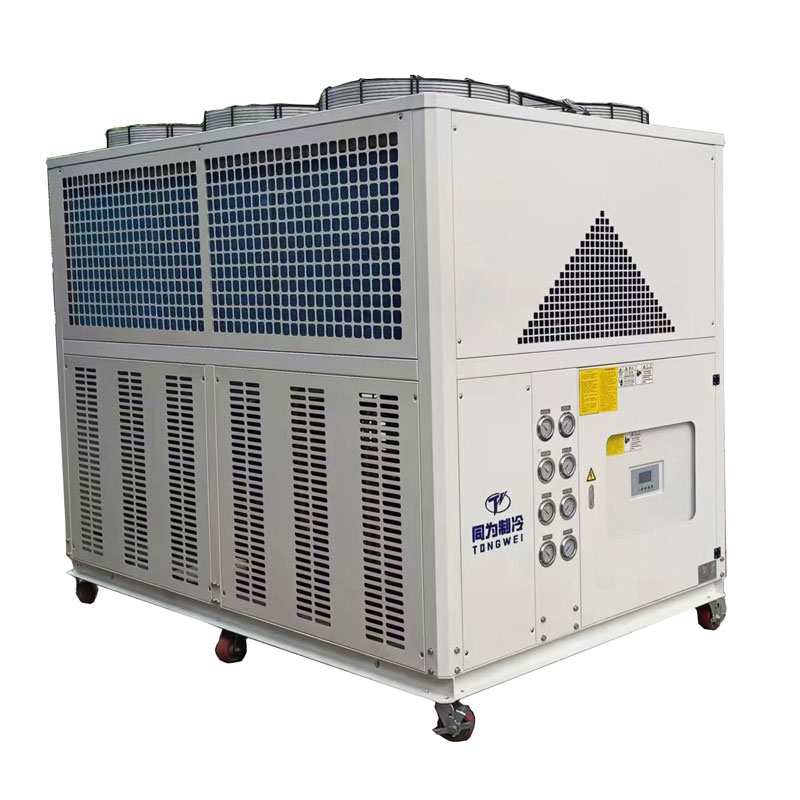

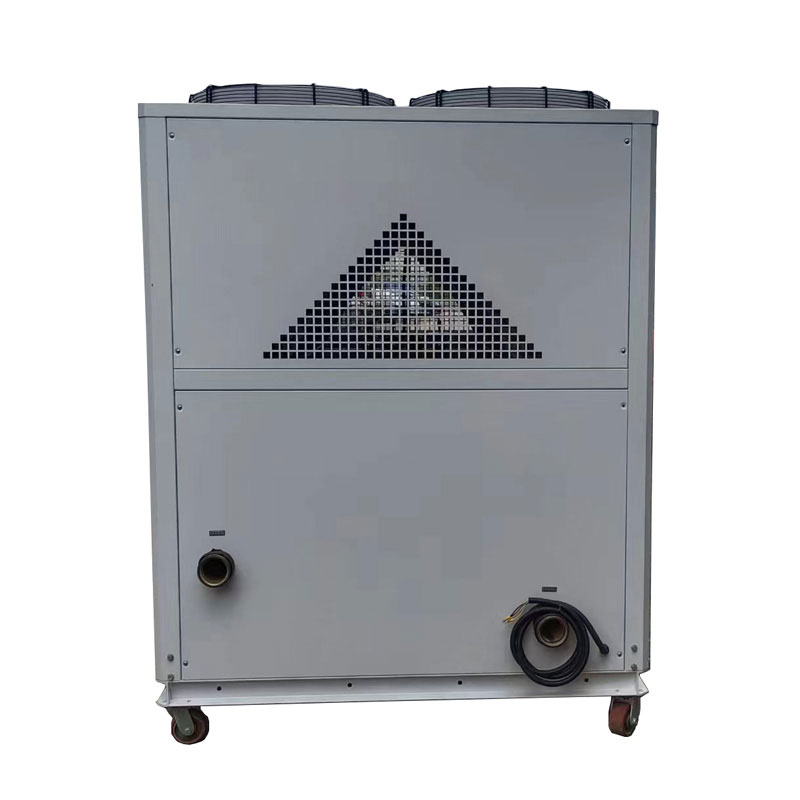

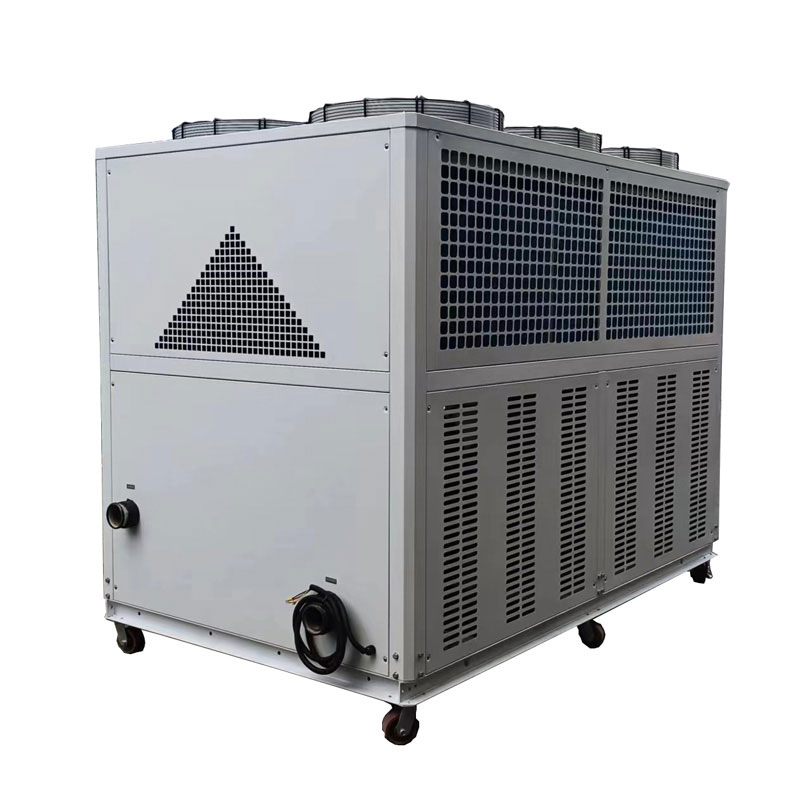

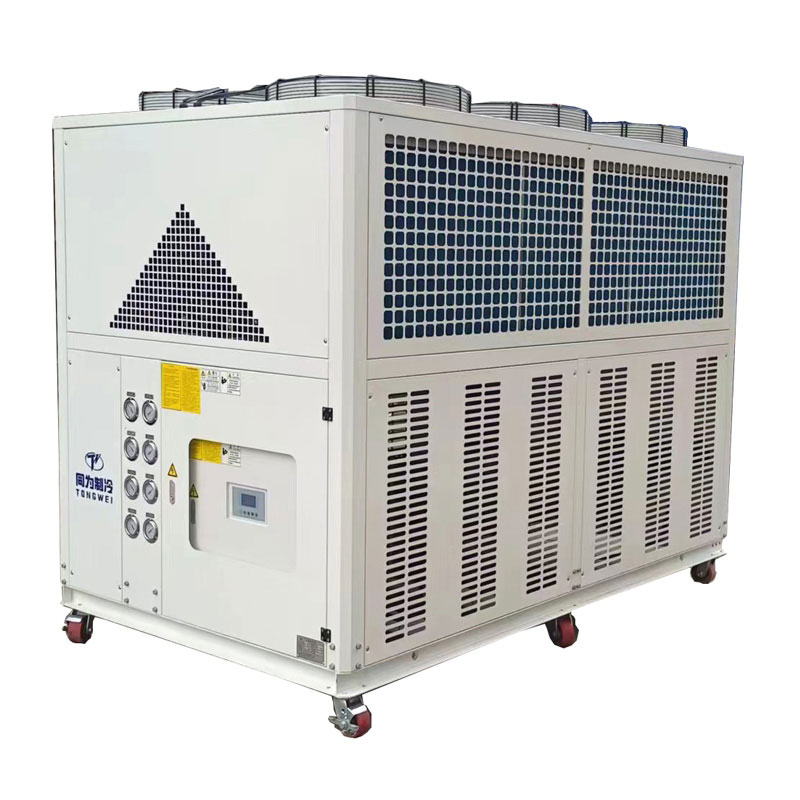

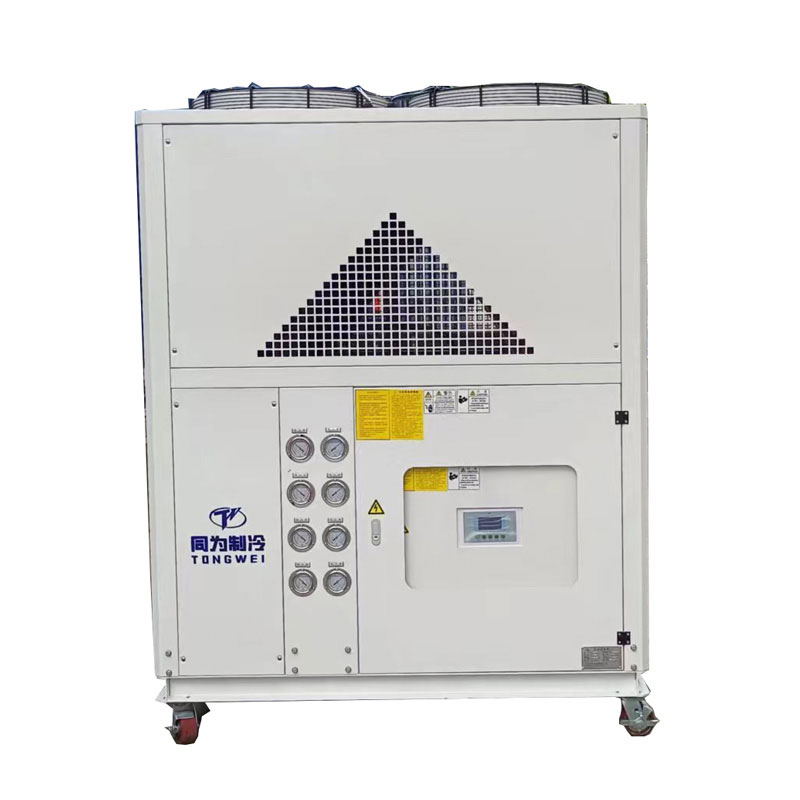

Refroidisseur portatif refroidi par air

Spécifications techniques du refroidisseur portable industriel

Caractéristiques et avantages du refroidisseur portatif industriel pour machine de thermoformage

▪ Capacité de refroidissement de 2KW à 1000KW sur refroidisseur de thermoformage refroidi par air et refroidi par eau

▪ Le compresseur est un compresseur scroll/vis de haute qualité, totalement fiable et économe en énergie.

▪Refroidisseur thermoformé construit avec un réservoir d'eau en acier inoxydable, qui est un appareil ouvert. En raison de son type ouvert, il est beaucoup plus facile à entretenir et à nettoyer

▪ Échangeur de chaleur à plaques/coquilles et tubes brasés en option

▪ Chaque compresseur dispose d'un circuit frigorifique séparé.

▪ Des réfrigérants respectueux de l'environnement tels que R134A, R407C, R410A sont utilisés. Ils garantiront une efficacité de refroidissement élevée avec chaque refroidisseur pour machine de moulage par injection.

▪ Il s'agit d'avoir l'intégration de tous les équipements standards comme une pompe haute pression, une pompe en fer, une pompe en acier inoxydable pour traiter les différentes applications spécifiques.

▪ Installation simple et facile, faible coût de maintenance

Quels sont les principaux composants du refroidisseur portable industriel ?

3.1 Compresseur

Le compresseur est l'élément clé des refroidisseurs portables industriels, car il produit des variations de pression pour remuer le réfrigérant.

De 2 tonnes à 50 tonnes de refroidisseur portable industriel, qui est avecDéfilement de marque Panasonic/Danfosscompresseur, utilisant le réfrigérant R410A/R407C/R134a, cette compresse de marque présente une efficacité de réfrigération élevée, un faible bruit, des économies d'énergie, une protection de l'environnement et une durabilité, une sécurité et une stabilité.

Compresseur Panasonic

Compresseur Danfoss

3.2 Évaporateur

L'évaporateur est un élément crucial du refroidisseur portable, car il est responsable de l'extraction de la chaleur du liquide refroidi. Il est situé entre le compresseur et le détendeur. Il existe trois types d'évaporateurs :Serpentin en acier inoxydable dans l'évaporateur du réservoir d'eau, évaporateur à plaque en acier inoxydable 304SS, évaporateur à coque et à tube.

Serpentin dans l'évaporateur du réservoir d'eau SS

Type de plaque SS + évaporateur de réservoir d'eau

Évaporateur à calandre et à tubes

3.3 Pompe à eau

La pompe à eau est conçue pour augmenter la pression et le débit de l'eau réfrigérée dans un espace fermé, et nous utilisons une pompe à eau en acier inoxydable pour les refroidisseurs de laboratoire.

Pompe à eau

3.4 Condenseur

Le condenseur pour refroidisseur de thermoformage portable refroidi par air est équipé d'ailettes transversales efficaces et de tubes en cuivre filetés femelles pour une efficacité d'échange thermique élevée et une bonne stabilité. Sa fonction est de refroidir la vapeur réfrigérante libérée par le compresseur dans un liquide ou un gaz. mélange liquide.

Condenseur à ailettes + ventilateur en aluminium

3.5 Panneau de contrôle

Les refroidisseurs Tongwei utilisent un contrôleur de température numérique de précision, un port de communication RS485, qui peut effectuer une surveillance et un contrôle à distance. Opération simple, faible taux de défaillance, facteur de sécurité élevé, installation facile.

Panneau de contrôleur

Pièce de rechange pour refroidisseur de thermoformage portable industriel

Quels types de refroidisseurs sont utilisés pour les machines de thermoformage ?

Il existe DEUX principaux types de refroidisseurs utilisés pour les machines de thermoformage :air conditionnéetrefroidi à l'eau. Le choix du type de refroidisseur dépend d'un certain nombre de facteurs, notamment de la taille et de la forme de la machine de thermoformage, du climat où elle sera située, des méthodes d'installation et de la puissance électrique disponible.

✸ Refroidisseurs de thermoformage refroidis par airutiliser l'air ambiant pour dissiper la chaleur des processus de thermoformage. Ils sont économes en énergie, peu encombrants et nécessitent moins d'entretien, ce qui permet d'économiser de l'argent.

Refroidisseur de thermoformage refroidi par air

✸ Refroidisseurs de thermoformage refroidis à l'eauutilisez l'eau d'une tour de refroidissement à eau externe pour dissiper la chaleur des processus de thermoformage. Ces systèmes ont une durée de vie plus longue, sont relativement silencieux et offrent des performances de refroidissement plus constantes que le refroidisseur de thermoformage refroidi par air.

Refroidisseur de thermoformage refroidi à l'eau

Faut-il choisir un refroidisseur de thermoformage refroidi par air ou par eau ?Contactez-nouspour vous aider à déterminer la meilleure solution pour vous.

Quelles sont les différences entre le refroidisseur à spirale pour thermoformage et le refroidisseur à vis pour thermoformage ?

Chili à défilement thermoformérRefroidisseur à vis de thermoformage

▪1/2HP-60HP                                                  Au-dessus de 60 HP

▪ Compresseur Scroll Danfoss/Panasonic               Compresseur à vis Hanbell/Bitzer

▪Construit avec réservoir d'eau et pompe à eau               Sans réservoir d'eau ni pompe à eau

Refroidisseur de thermoformage de film refroidi par air

Refroidisseur à vis de thermoformage refroidi par air

Refroidisseur à spirale pour thermoformage refroidi à l'eau

Refroidisseur à vis de thermoformage refroidi à l'eau

Comment puis-je choisir le bon refroidisseur portable industriel pour la machine de thermoformage ?

Il y a SIX spécifications importantes du refroidisseur que vous devez prendre en compte lorsque vous choisissez un refroidisseur pour votre application : la capacité de refroidissement du refroidisseur, la tension requise pour le fonctionnement, la puissance et le débit de la pompe associés (contactez-nous pour une sélection personnalisée), le réfrigérant et l'évaporateur. taper.

7.1 Calculer la bonne capacité de refroidissement pour le refroidisseur

Les tailles des refroidisseurs sont traditionnellement répertoriées en fonction de Ton, KW, But/h, Kcal/h. Les tonnes ne font pas référence au poids réel du refroidisseur, mais plutôt à une référence historique à une époque où des blocs de glace étaient récoltés pour le refroidissement. Tout comme les moteurs sont encore mesurés en fonction de la « puissance », le terme « tonnes de réfrigération » est resté répandu :

1 KW=860 kcal/h ;

1 tonne = 3,517 kW ;

1 kW = 3 412 Btu/h ;

▷ veuillez nous indiquer la production de votre machine de thermoformage ;

▷ quel degré de température de l'eau de sortie du refroidisseur vous demandez ;

7.2 Types de système de refroidissement par thermoformage ?

Il existe deux types de refroidisseur :Refroidisseur de thermoformage refroidi par air et refroidisseur de thermoformage refroidi par eau.

Le refroidisseur refroidi par eau nécessite une tour de refroidissement par eau et une pompe de refroidissement par eau séparées. Si vous n'avez pas de tour de refroidissement par eau existante, nous vous suggérons d'utiliser un refroidisseur refroidi par air ; Mais si votre température ambiante est très élevée au-dessus de 55 ℃, nous vous suggérons d'utiliser un refroidisseur refroidi par eau, car il est plus facile de dissiper la chaleur pour un refroidisseur refroidi par eau avec tour de refroidissement par eau.

Mais la plupart des clients utilisent un refroidisseur IRM refroidi par air, qui est plus facile à installer et permet d'économiser de l'espace.

7.3 Puissance

Différents pays et régions ont des normes différentes pour l'électricité industrielle, les alimentations courantes sont208-230 V, 380-420 V, 440-480 V, 50 Hz ou 60 Hz, 3 phases.

Aux Philippines, l'alimentation est de 220 V 60 Hz 3PH, 380 V 60 Hz 3PH, 460 V 60 Hz 3PH ;

à Singapour et en Malaisie, l'alimentation est de 415 V 50 Hz 3PH ;

au Mexique, l'alimentation est de 220 V 60 Hz 3PH ;

Aux États-Unis, l'alimentation est de 208 V 60 Hz 3PH, 575 V 60 Hz 3PH, 480 V 60 Hz 3PH, etc.

7.4 Pompe à eau

Lorsque vous décidez de la capacité/tonnage du refroidisseur, nous vous recommanderons la pompe appropriée en KW, dont la pompe à eau standard est d'environ 2 bars. Si vous avez besoin d'une pression d'eau plus élevée, veuillez nous contacter lors de votre demande.

7.5 Réfrigérant

R22, R410A, R407C, R404A, R134A sont des choix facultatifs.

R22 : bon effet rafraîchissant, mais le R22 est considéré comme un puissant gaz à effet de serre, il est donc interdit dans la plupart des pays.

R410A : respectueux de l'environnement, le R-410A a remplacé le R-22 en tant que réfrigérant préféré pour une utilisation dans les climatiseurs résidentiels et commerciaux au Japon, en Europe et aux États-Unis. Le R-410A fonctionne à des pressions plus élevées que les autres réfrigérants.

R407C : un bon remplacement du R22, bon effet de refroidissement.

R404A : convient aux applications nécessitant une basse température (inférieure à -10°c).

R134A : un gaz ininflammable utilisé principalement comme réfrigérant « haute température », adapté aux refroidisseurs à air fonctionnant à une température ambiante élevée supérieure à 50 ℃.

7.6 Choix de l'évaporateur

Les refroidisseurs ont généralement deux types d'évaporateurs : l'un estserpentin dans l'évaporateur du réservoir d'eau, l'autre estévaporateur à calandre et à tubes avec réservoir tampon.

Évaporateur à serpentin et à réservoir, doté d'un réservoir de stockage d'eau intégré pour une utilisation plus pratique, il n'y a donc pas besoin de réservoirs tampons supplémentaires. C'est également notre évaporateur standard pour refroidisseur, si vous n'avez pas de réservoir tampon, nous utilisons simplement cet évaporateur pour votre refroidisseur.

Mais il a une capacité limitée et ne convient pas aux applications nécessitant des besoins en eau glacée plus importants. La capacité du réservoir externe peut être personnalisée en fonction des besoins spécifiques.

Il peut amortir une charge thermique plus importante et stocker plus d’eau réfrigérée, mais l’installation sera plus fastidieuse.

Mode d'expédition des refroidisseurs portables industriels

En tant que fournisseur et exportateur professionnel de refroidisseurs portables, nous avons notre propre transitaire pour organiser l'expédition. Notre machine de refroidissement est dotée d'un emballage en contreplaqué, qui évite les dommages pendant le transport et répond aux normes d'exportation. Il existe trois façons de livrer votre unité de refroidissement :

1. Expédié par avion : comme le refroidisseur est équipé d'un compresseur, d'une pompe à eau et de ventilateurs, le réfrigérant comprimé et l'huile à l'intérieur du compresseur sont un article dangereux avec possibilité d'explosion, il doit donc libérer le réfrigérant comprimé avant le transport. (Cela signifie que le refroidisseur d'eau ne contient pas de réfrigérant lorsque vous choisissez ce mode d'expédition. Une fois la machine arrivée à destination, vous devez ajouter du réfrigérant par des professionnels locaux. La compagnie aérienne nous demande également de fournir de nombreux documents pour prouver que le refroidisseur n'est pas un produit dangereux. Le coût du fret aérien est très élevé et peut être supérieur au coût du refroidisseur, donc la livraison par avion n'est pas le mode de transport recommandé à notre client.

2. Expédition par mer : le temps de transport est plus long que par avion, mais les frais de transport sont bon marché et il n'est pas nécessaire d'ajouter du réfrigérant une fois l'équipement arrivé à destination. Ce mode d'expédition est le mode de transport le plus approprié pour vous. pour livrer votre port local.

3.Si vous avez votre propre conteneur d'expédition chez votre autre fournisseur en Chine, nous pouvons vous aider à livrer le refroidisseur à votre fournisseur dans n'importe quelle ville de Chine.

Pourquoi devriez-vous choisir Tongwei pour votre fournisseur de refroidisseurs industriels portables ?

▪ Une expérience à laquelle vous pouvez faire confiance

Nous concevons et construisons des refroidisseurs d'eau depuis plus de 15 ans. Du refroidisseur refroidi par air aux refroidisseurs refroidis par eau et tout le reste, nous avons construit des refroidisseurs pour presque toutes les industries et toutes les applications.

▪ Devis rapide

Obtenez un devis pour votre projet dès aujourd'hui ! Nous fournissons généralement un devis personnalisé dans les 2 heures.

▪ Service client 24h/24 et 7j/7

Croyez que nous serons toujours à vos côtés. Que vous ayez une question ou besoin d'un devis, il y a toujours quelqu'un qui répond au téléphone 24h/24.

▪ Machine durable et fiable

Nos produits sont fabriqués à partir de matériaux de haute qualité et nous offrons une garantie compétitive sur tous les refroidisseurs industriels.
