Système de refroidissement industriel refroidi par l'air: Types et composants

Que sont les effets industriels refroidis à l'air?

Systèmes de refroidissement industriel refroidi par l'airsont des systèmes de réfrigération qui sont à basse température des machines, retirer la chaleur du processus de production et des espaces en circulant de l'eau ou d'autres fluides qui utilisent l'air ambiant comme milieu de rejet de chaleur. Contrairement aux refroidisseurs industriels traditionnels qui utilisent des tours de refroidissement ou des eaux souterraines, les systèmes de refroidisseur industriel refroidi par l'air comptent sur des souffleurs d'air pour dissiper la chaleur à l'extérieur du bâtiment.

Que sont les composants d'un refroidisseur industriel refroidi par l'air?

Il y a quatre composants principaux d'un refroidisseur industriel refroidi par l'air: le compresseur, le condenseur, l'échange de chaleur ou l'évaporateur et les vannes d'expansion

Compresseur de refroidissement industriel refroidi par l'air

Le compresseur fournit la force motrice qui déplace le réfrigérant à travers le système, qui peut être considéré comme le cœur du refroidisseur. Les différents types de compresseurs sont à vis, alternatifs, défilement, rotatif et centrifuge. Nous utilisons généralement deux types principaux refroidisseurs: l'un est le compresseur de défilement pour 1 TR à 60 TR Capacité de refroidissement du refroidisseur industriel refroidi par l'air; l'autre est le compresseur de vis pour une capacité de refroidissement au-dessus de 60 TR du refroidisseur industriel refroidi par l'air.

Condenseur de refroidisseur industriel refroidi par l'air

Le condenseur est un échangeur de chaleur qui transfère la chaleur du refroidisseur à l'air et est refroidi par l'air. Les condenseurs de refroidissement industriel refroidi par l'air sont constitués de tubes en cuivre transportant un réfrigérant liquide et des nageoires en aluminium qui facilitent le transfert de chaleur dans l'air passant par les ventilateurs, il y a donc des ventilateurs au sommet du refroidisseur industriel refroidi par l'air.

Échange de chaleur du refroidisseur industriel refroidi par l'air (évaporateur)

L'évaporateur est un échange de chaleur qui transfère la chaleur du réfrigérant à l'eau ou au liquide de refroidissement. Dans l'évaporateur, la chaleur est extraite du réfrigérant avant qu'elle n'influe dans le condenseur. Il existe trois types d'évaporateurs pour le refroidisseur industriel refroidi par l'air sont la bobine, la coque et le tube et le type de plaque. L'efficacité du transfert de chaleur est une fonction essentielle d'un refroidisseur industriel refroidi par l'air, avec une grande efficacité mesurée par une capacité d'évaporateurs à transférer plus d'énergie en utilisant moins de zone d'échange de chaleur.

Vannes d'extension de refroidissement industriel refroidi

La soupape d'expansion pour le refroidisseur industriel refroidi par l'air maintient cet équilibre entre la bonne quantité de réfrigérant liquide et la bonne quantité de super-chauve entre le condenseur et l'évaporateur.

Quels sont les types de refroidisseurs industriels refroidis à l'air?

Les refroidisseurs industriels refroidis à l'air sont divisés en refroidisseur de défilement et refroidisseur à vis en fonction des types de compresseurs qu'ils utilisent, sont également classés sur le refroidisseur industriel à air portable et le refroidisseur à l'air industriel stationnaire.

Chiller à défilement

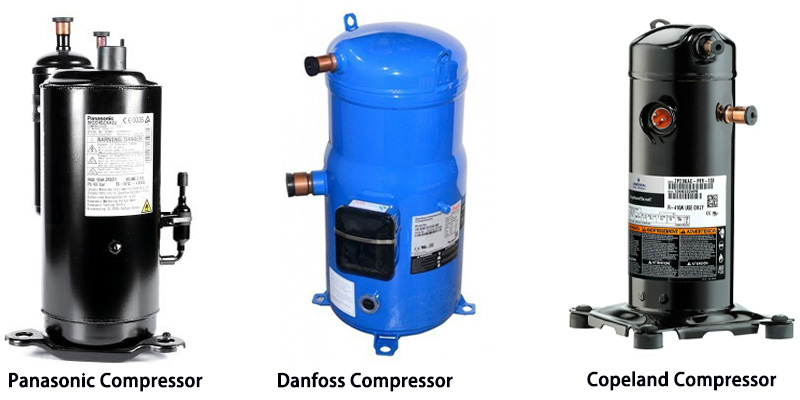

Chiller à défilement fait référence au petit refroidisseur de 1/2 TR à 60 TR de capacité de refroidissement, qui utilise des compresseurs de défilement Panasonic, Danfoss et Copeland.

Refroidisseur

Le refroidisseur à vis se réfère au grand refroidisseur au-dessus de la capacité de refroidissement 60tr, qui utilise des compresseurs de fufeng, de hanbell ou de biter.

Refroidisseur industriel refroidi à l'air portable

Le terme "refroidisseur industriel refroidi à l'air portable"Décrit la configuration standard du refroidisseur plutôt que sa mobilité. Une fois installé, la plupart des unités de refroidisseur industrielle refroidies par l'air portables ne peuvent pas être déplacées. Ce refroidisseur portable se réfère à un système de refroidisseur qui comprend des composants essentiels tels que le compresseur, le condenseur, le circuit de réfrigération de l'évaporateur, la pompe (s) et le réservoir d'eau.

Ces composants sont tous contenus dans une seule empreinte. Des refroidisseurs industriels refroidis à l'air portable peuvent être trouvés allant de 1/2 à 60 TR en capacité de refroidissement.

Refroidisseur industriel refroidi à l'air stationnaire

refroidisseur industriel refroidi à l'air stationnairefait référence à un refroidisseur sans pompe et réservoir intégrés. Le composant principal d'un refroidisseur industriel refroidi par l'air est un refroidisseur autonome relié par la tuyauterie à une pompe à eau et un réservoir d'eau séparé pour la course. Des refroidisseurs industriels refroidis par l'air stationnaire peuvent être trouvés allant de 2 TR à 250 TR en capacité de refroidissement.
