Quelle est la fonction du condenseur dans un refroidisseur ?

Dans différentes productions industrielles modernes,refroidisseurs d'eau industrielsjouent un rôle crucial en fournissant un refroidissement stable à basse température pour les systèmes nécessitant une réduction de température. Parmi les quatre composants principaux d’un groupe refroidisseur d’eau, le condenseur, en tant que composant clé, joue un rôle indispensable. Dans cet article, Tongwei Chiller expliquera la fonction du condenseur du refroidisseur.

Principe de fonctionnement de base du condenseur dans le système de refroidissement

Le cycle de réfrigération d'unrefroidisseur d'eauest un processus complet, avec le condenseur situé du côté haute pression. Son principal principe de fonctionnement repose sur le transfert de chaleur. Lorsque le réfrigérant gazeux à haute température et haute pression provenant du compresseur pénètre dans le condenseur, il échange de la chaleur avec le fluide de refroidissement externe (généralement de l'air ou de l'eau) à l'intérieur du condenseur. Le fluide de refroidissement a une température relativement basse et la chaleur du réfrigérant gazeux lui est transférée, provoquant un refroidissement et une liquéfaction progressifs du réfrigérant gazeux.

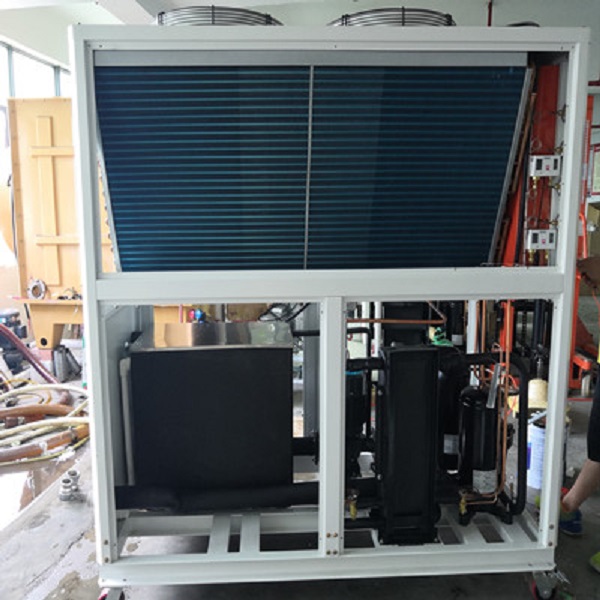

Pour le condenseur du refroidisseur refroidi par air, le ventilateur souffle de l'air extérieur relativement frais à travers les ailettes de dissipation thermique du condenseur, où le flux d'air échange de la chaleur avec le réfrigérant gazeux à haute température à l'intérieur des ailettes, emportant la chaleur du réfrigérant ; pour le condenseur du refroidisseur refroidi par eau, cependant, un échange de chaleur se produit entre l'eau de refroidissement en circulation et le réfrigérant, emportant la chaleur du réfrigérant, qui nécessite une tour de refroidissement à eau.

Fonctions spécifiques du condenseur dans le refroidisseur d'eau

Dissipation thermique

C’est la fonction la plus importante du condenseur dans un système de réfrigération. Dans le cycle de réfrigération, le compresseur comprime le réfrigérant, provoquant une augmentation rapide de sa température et de sa pression. Si cette grande quantité de chaleur transportée par le réfrigérant n’est pas dissipée à temps, l’ensemble du système de réfrigération ne fonctionnera pas correctement. Le condenseur, par échange thermique avec le fluide de refroidissement, dissipe la chaleur générée par le réfrigérant lors de la compression, ainsi que la chaleur absorbée par l'objet refroidi, dans l'environnement environnant. Par exemple, dans la production chimique, les refroidisseurs d'eau assurent un refroidissement à basse température pour les récipients de réaction, tandis que les condenseurs libèrent la chaleur absorbée dans le récipient de réaction et la chaleur générée par la compression du réfrigérant vers l'extérieur, garantissant ainsi que la réaction se déroule à une température appropriée.

Transition de l'état du réfrigérant

Le condenseur facilite la transformation du réfrigérant de l’état gazeux à l’état liquide. Cette transition d’état est cruciale pour la continuité de l’ensemble du cycle frigorifique. Ce n'est qu'une fois que le réfrigérant est liquéfié qu'il peut être dépressurisé et étranglé via un dispositif d'étranglement (tel qu'un détendeur), devenant ainsi un mélange gaz-liquide à basse température et basse pression. Ce mélange entre ensuite dans l'évaporateur pour absorber la chaleur de l'objet refroidi, obtenant ainsi l'effet de réfrigération. Sans condenseur pour liquéfier le réfrigérant gazeux, le cycle de réfrigération serait interrompu et le refroidisseur ne pourrait pas atteindre son objectif de refroidissement.

Maintenir l'équilibre de pression du système de réfrigération

Le condenseur réduit efficacement le volume du réfrigérant en le refroidissant et en le liquéfiant. Selon la loi des gaz parfaits, à une température et une masse données, une diminution du volume du gaz entraîne une diminution de la pression. Par conséquent, le fonctionnement du condenseur maintient la pression du côté haute pression du système de réfrigération dans une plage raisonnable, garantissant ainsi un fonctionnement stable du système. Simultanément, une pression appropriée du système est également cruciale pour le fonctionnement normal du compresseur ; des pressions trop élevées ou trop basses affecteront les performances et la durée de vie du compresseur.

Garantir l’efficacité du refroidissement

Un condenseur à haut rendement peut transférer rapidement et efficacement la chaleur du réfrigérant, lui permettant ainsi de se refroidir et de se liquéfier rapidement. Cela garantit que le réfrigérant entrant dans l'évaporateur a une basse température et un état approprié, améliorant ainsi l'efficacité de refroidissement de l'évaporateur. Si la dissipation thermique du condenseur est inefficace, le réfrigérant ne peut pas se liquéfier suffisamment, ce qui entraîne une diminution de la capacité de refroidissement de l'évaporateur et affecte les performances de refroidissement globales du refroidisseur. Par exemple, dans les grands centres de données, des refroidisseurs sont utilisés pour refroidir les serveurs. Si le condenseur ne fonctionne pas efficacement, la température du centre de données ne peut pas être contrôlée efficacement, ce qui menace les performances et la stabilité du serveur.

L'influence du type de condenseur sur son fonctionnement

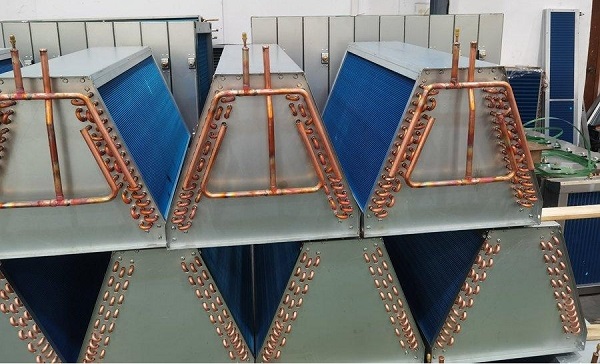

Condenseur de type refroidi par air

Les condenseurs refroidis par air sont faciles à installer et ne nécessitent pas de système de circulation d'eau de refroidissement supplémentaire, ce qui les rend adaptés aux applications avec des ressources en eau limitées ou lorsque l'installation d'un système d'eau de refroidissement est difficile. Cependant, leur effet de refroidissement est relativement inférieur à celui des condenseurs refroidis à l'eau, en particulier dans les environnements à haute température où la capacité limitée de dissipation thermique de l'air peut conduire à une diminution de l'efficacité du condenseur. Pour garantir une dissipation thermique efficace, une zone de dissipation thermique plus grande et une vitesse de l'air plus élevée sont généralement nécessaires, ce qui augmente la taille de l'équipement et le bruit de fonctionnement.

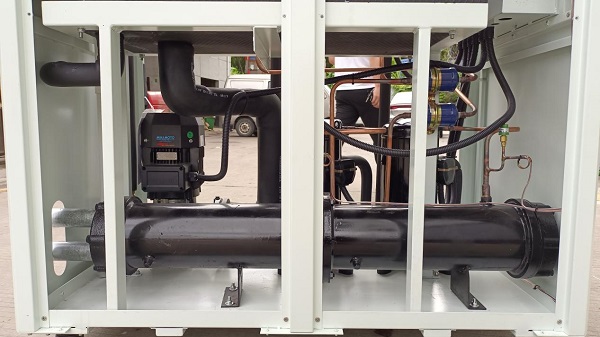

Condenseur de type refroidi à l'eau

Les condenseurs refroidis à l'eau offrent des performances de refroidissement supérieures, permettant un transfert de chaleur efficace dans un volume relativement petit. Ils conviennent aux applications nécessitant une efficacité de réfrigération élevée, telles que la production industrielle à grande échelle et la réfrigération commerciale, et aux températures ambiantes élevées comme en Arabie Saoudite. Cependant, les condenseurs refroidis à l'eau nécessitent un système de circulation d'eau de refroidissement, comprenant des tours de refroidissement et des pompes à eau, ce qui augmente l'investissement initial et les coûts d'exploitation. De plus, un traitement régulier de l’eau de refroidissement est nécessaire pour éviter les dommages causés par le tartre et la corrosion au condenseur.

En tant que composant clé d'un refroidisseur, le condenseur joue un rôle crucial dans la dissipation de la chaleur, les transitions d'état du réfrigérant, le maintien de l'équilibre de la pression du système et l'efficacité du refroidissement. Différents types de condensateurs ont leurs propres caractéristiques. Dans les applications pratiques, il est nécessaire de sélectionner le type de condenseur approprié en fonction du scénario d'utilisation et des exigences spécifiques pour garantir un fonctionnement efficace et stable du refroidisseur, fournissant ainsi un refroidissement fiable pour la production industrielle et la vie quotidienne. Avec les progrès technologiques continus, la technologie des condenseurs s'améliore également constamment et des condenseurs plus efficaces et plus économes en énergie apparaîtront à l'avenir, améliorant encore les performances et la gamme d'applications des refroidisseurs. Si vous souhaitez en savoir plus sur le condenseur du refroidisseur, n'hésitez pas à contacter Tongwei Chiller par e-mail : [email protected]
