Comment les refroidisseurs compacts à refroidissement par air permettent un refroidissement industriel plus flexible

On s’attend de plus en plus à ce que les systèmes de refroidissement industriels assurent un contrôle stable de la température sans ajouter de complexité inutile à une installation de production. Pour les petites lignes de fabrication, les équipements de laboratoire, les machines de traitement et autres applications génératrices de chaleur, un système de refroidissement central surdimensionné peut créer des exigences d'installation et de fonctionnement plus élevées que nécessaire.

C'est pourquoi les refroidisseurs conditionnés à refroidissement par air restent une option pratique pour le refroidissement des processus. En intégrant les principaux composants de réfrigération dans un système compact, ils peuvent fournir de l'eau glacée sans nécessiter de tour de refroidissement séparée. Pour les fabricants et les intégrateurs d’équipements, cela peut simplifier l’installation tout en gardant le système de refroidissement relativement facile à utiliser et à entretenir.

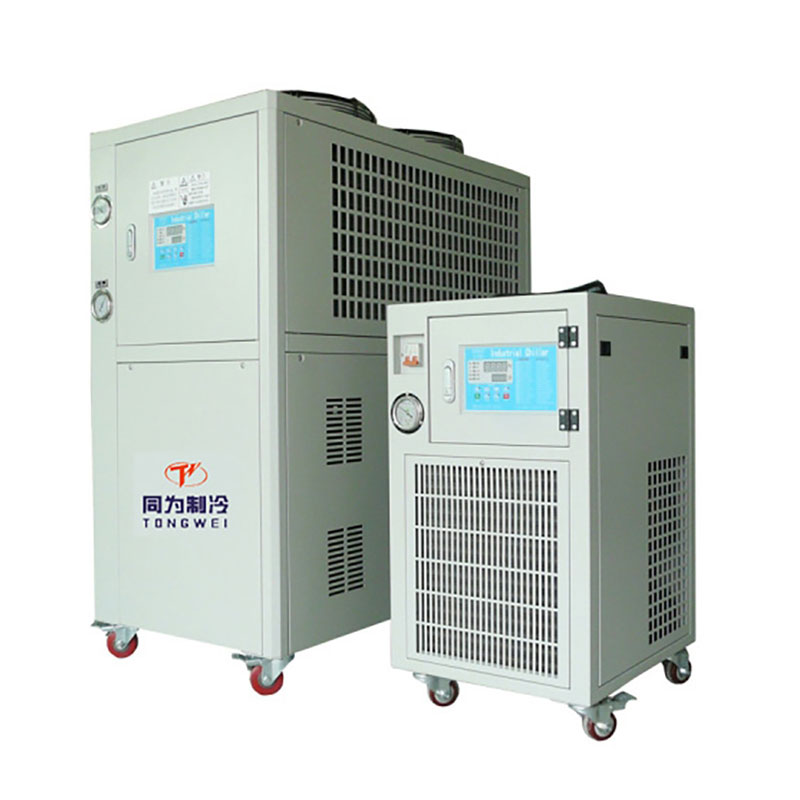

LeRefroidisseur refroidi par air emballé industriel de 3 tonnesdepuisTONGWEIest conçu pour ce type d’application. Le modèle TW-4A offre une capacité de refroidissement de 10,8 kW à 50 Hz et 12,96 kW à 60 Hz, avec une alimentation standard 380 V/50 Hz/3Ph et des configurations personnalisées 208-480 V/60 Hz/3Ph disponibles.

Pourquoi le refroidissement par air conditionné est pratique pour l'industrie

Aucune tour de refroidissement séparée n'est requise

Les systèmes traditionnels refroidis par eau nécessitent généralement des équipements supplémentaires tels qu'une tour de refroidissement et une pompe à eau de refroidissement. Un refroidisseur monobloc refroidi par air rejette la chaleur directement dans l'air ambiant via son condenseur et son système de ventilateur.

Cette configuration peut réduire le nombre de composants auxiliaires à installer. Il est particulièrement utile pour les usines ou les ateliers où l'espace d'installation, la disponibilité de l'eau et la complexité du système sont des considérations importantes.

Une solution de refroidissement compacte pour les équipements de traitement

Les machines industrielles génèrent souvent de la chaleur en continu pendant leur fonctionnement. Maintenir la température de l’eau de traitement dans une plage appropriée peut aider à prévenir une accumulation thermique excessive et à maintenir des performances stables de la machine.

Un refroidisseur monobloc fournit une source de refroidissement dédiée qui peut être connectée à un équipement de traitement approprié ou à des systèmes de circulation d'eau. La capacité de refroidissement exacte requise doit être déterminée à partir de la charge thermique de la machine, des conditions de fonctionnement, de la température ambiante et de la température de l'eau requise.

Paramètres de base du refroidisseur TONGWEI de 3 tonnes

Les spécifications publiées identifient le TW-4A comme un refroidisseur industriel refroidi par air de 3 tonnes. Les performances de refroidissement réelles dépendent des conditions de fonctionnement telles que la température ambiante, la température de l'eau d'entrée et de sortie, le débit, la configuration du réfrigérant et la fréquence électrique. Les acheteurs doivent confirmer les conditions de fonctionnement finales avant de sélectionner l'unité.

Comment un refroidisseur refroidi par air élimine la chaleur du processus

La chaleur est transférée de l'eau de traitement

Dans une boucle de refroidissement industrielle, l'eau de traitement chaude entre dans l'évaporateur et transfère sa chaleur au réfrigérant. L'eau refroidie est ensuite renvoyée vers l'équipement qui nécessite un contrôle de la température.

Le processus se répète continuellement tant que le système de refroidissement fonctionne. Cette approche en boucle fermée permet au même fluide de refroidissement de circuler dans le processus plutôt que de nécessiter un approvisionnement constant en eau de refroidissement fraîche.

Le condenseur rejette la chaleur dans l'air ambiant

Après avoir absorbé la chaleur de l’eau de traitement, le réfrigérant transfère cette chaleur au condenseur. Dans un système refroidi par air, des ventilateurs déplacent l'air ambiant à travers le condenseur pour évacuer la chaleur à l'extérieur du circuit de réfrigération.

C'est la différence fondamentale entre le rejet de chaleur refroidi par air et refroidi par eau. Les systèmes refroidis par air peuvent éliminer le besoin d'une tour de refroidissement et des équipements d'eau de refroidissement associés, ce qui peut simplifier l'installation dans des environnements appropriés.

Pourquoi la configuration du compresseur Scroll est importante

Architecture de réfrigération compacte

La configuration TW-4A utilise un compresseur scroll Panasonic. Les compresseurs Scroll sont largement utilisés dans les applications de réfrigération et de climatisation en raison de leur structure compacte et de leur processus de compression continu.

Pour les acheteurs industriels, le choix du compresseur doit être pris en compte en fonction de la capacité de refroidissement requise, de la température de fonctionnement, du réfrigérant, de l'alimentation électrique et du cycle de service attendu.

Adaptation de la capacité du compresseur à la charge thermique réelle

Choisir un refroidisseur simplement en fonction du tonnage nominal de la machine peut conduire à un système inadapté. La charge thermique réelle du processus doit être calculée avant l'achat.

Des facteurs tels que la puissance consommée par la machine refroidie, la chaleur transférée dans le fluide de procédé, la durée de fonctionnement, la température ambiante et la différence de température requise peuvent tous influencer la capacité de refroidissement requise.

Où un refroidisseur industriel de 3 tonnes peut être utilisé

Équipement de traitement du plastique

Les processus de moulage par injection et d’extrusion de plastique peuvent générer une chaleur importante qui doit être évacuée pour maintenir des conditions de fonctionnement stables. L'eau glacée peut être utilisée pour les composants de machines, les moules, les systèmes hydrauliques ou les équipements de traitement auxiliaires appropriés.

Un refroidisseur monobloc dédié peut fournir une source de refroidissement contrôlée sans que l'usine ait besoin d'installer un grand système de réfrigération centralisé.

Laser et équipement de traitement

Les systèmes laser et les équipements de traitement de précision peuvent nécessiter un refroidissement stable pour gérer la chaleur générée pendant le fonctionnement. La température et le débit appropriés du liquide de refroidissement dépendent des exigences du fabricant de l'équipement.

Pour ces applications, les acheteurs doivent vérifier la stabilité de la température, les exigences de qualité de l'eau, le débit et la charge thermique avant de sélectionner le refroidisseur.

Transformation des aliments et des boissons

Le refroidissement est requis dans divers processus de transformation des aliments et des boissons, notamment le refroidissement des équipements, les processus liés à la fermentation et le contrôle de la température des systèmes de production.

La configuration du refroidisseur doit être sélectionnée en fonction du processus spécifique, des exigences hygiéniques, du type de liquide de refroidissement et de la plage de température plutôt que de supposer qu'une configuration convient à chaque application.

Industries chimiques et de transformation

La production chimique peut impliquer des réactions génératrices de chaleur et des équipements nécessitant un refroidissement contrôlé. Un refroidisseur industriel monobloc peut servir de source de refroidissement indépendante pour des boucles de processus appropriées.

Lorsqu'il est utilisé dans des environnements chimiques, les matériaux de l'échangeur de chaleur, la compatibilité du liquide de refroidissement, les conditions ambiantes et les mesures de sécurité requises doivent être soigneusement évalués.

Pourquoi les systèmes refroidis par air peuvent simplifier l'installation

Équipement auxiliaire réduit

L’un des principaux avantages pratiques d’un refroidisseur monobloc refroidi par air est la réduction des besoins en équipements externes de rejet de chaleur. Il n'est pas nécessaire d'avoir une tour de refroidissement et une pompe à eau de refroidissement séparées pour la configuration standard refroidie par air.

Cela peut rendre le système plus facile à intégrer dans des installations où l'espace est limité ou où l'installation d'infrastructures supplémentaires au bord de l'eau ne serait pas pratique.

Convient pour une installation extérieure dans des conditions appropriées

Les refroidisseurs à air peuvent être installés à l'extérieur lorsque les spécifications de l'équipement et les conditions ambiantes le permettent. L’installation extérieure peut aider à libérer un espace précieux à l’intérieur de l’usine.

Cependant, une circulation d’air adéquate autour du condenseur est essentielle. L'emplacement d'installation doit empêcher l'air chaud de recirculation dans le condenseur, car des températures ambiantes excessives peuvent réduire les performances de réfrigération.

Ce que les acheteurs devraient considérer avant de commander

Calculer la charge de refroidissement requise

La première étape consiste à déterminer la quantité de chaleur que le refroidisseur doit éliminer. Les acheteurs doivent fournir au fournisseur la charge thermique de l'équipement, les températures d'eau d'entrée et de sortie souhaitées, le débit d'eau, les heures de fonctionnement et les conditions ambiantes.

Ces détails permettent au fournisseur de confirmer si une configuration de 3 tonnes est appropriée ou si une capacité différente offrirait de meilleures marges d'exploitation.

Confirmer la compatibilité électrique

La configuration standard du TW-4A utilise une alimentation de 380 V/50 Hz/3Ph, tandis que des configurations personnalisées de 208 à 480 V/60 Hz/3Ph sont disponibles.

Les acheteurs internationaux doivent confirmer les exigences locales en matière de tension, de fréquence, de phase, de prise ou de connexion électrique, ainsi que les normes électriques applicables avant de passer une commande.

Choisissez l'évaporateur approprié

La configuration standard utilise un serpentin dans un réservoir d'eau en acier inoxydable, tandis qu'un évaporateur à calandre et tube peut être personnalisé.

Le choix dépend du fluide de procédé, du débit requis, des conditions de fonctionnement, des préférences de maintenance et des exigences de transfert de chaleur. Les acheteurs doivent fournir des informations complètes sur le processus lorsqu’ils demandent une configuration personnalisée.

Vérifiez la configuration du réfrigérant

Les informations produit publiées répertorient les R22, R407C, R410A, R134A et R404A comme options de réfrigérant. La sélection du réfrigérant est soumise à la conception finale du système, aux réglementations applicables, à la disponibilité et aux exigences du marché de destination.

Les importateurs doivent confirmer le réfrigérant exact fourni avec le modèle sélectionné plutôt que de supposer que chaque option est incluse dans une machine standard.

La maintenance peut affecter directement les performances du refroidisseur

Gardez le condenseur propre

Étant donné qu'un refroidisseur à air dépend de l'air ambiant pour rejeter la chaleur, la poussière et les débris qui s'accumulent sur le condenseur peuvent restreindre le débit d'air et réduire l'efficacité du transfert de chaleur.

Une inspection et un nettoyage réguliers doivent donc faire partie du programme de maintenance, en particulier dans les environnements industriels poussiéreux.

Maintenir un flux d'air adéquat

Le refroidisseur doit être installé avec un espace suffisant autour des zones d'entrée et de refoulement d'air. Le blocage du flux d'air ou l'installation de l'appareil dans un endroit mal ventilé peut augmenter les températures de fonctionnement.

Lorsque plusieurs refroidisseurs sont installés ensemble, leur débit d’air évacué doit également être pris en compte pour éviter la recirculation de l’air chaud.

Surveiller la qualité et la circulation de l’eau

Le circuit d'eau de traitement doit être entretenu conformément aux exigences du refroidisseur et de l'équipement connecté. Une eau de mauvaise qualité peut contribuer aux dépôts, à la corrosion ou à une réduction des performances de transfert de chaleur.

Le débit et la température de l’eau doivent également être surveillés afin que les conditions de fonctionnement anormales puissent être identifiées rapidement.

Pourquoi le support des fournisseurs est important dans le refroidissement industriel

Un refroidisseur industriel n’est pas un appareil isolé. Ses performances dépendent du bon dimensionnement, de l’installation, du raccordement électrique, de la circulation de l’eau, de la ventilation et des conditions de fonctionnement. Le support du fournisseur est donc un élément important de la décision d’achat.

TONGWEIest associé aux systèmes de refroidissement industriels refroidis par air et par eau, offrant des capacités de refroidissement sur une large gamme. Les informations produit publiées par la société indiquent que sa gamme de refroidisseurs industriels couvre des applications dans les secteurs de la transformation du plastique, du médical, des brasseries et des établissements vinicoles, de la chimie, de l'alimentation et d'autres industries.

Le fabricant déclare également avoir plus de 15 ans d’expérience dans la conception et la fabrication de refroidisseurs et offre une garantie de 12 mois pour ses refroidisseurs industriels. Les acheteurs doivent confirmer l'étendue exacte de la garantie, la politique en matière de pièces de rechange, l'assistance à la mise en service et les conditions de service pour le modèle spécifique avant l'achat.

Comment TONGWEI aborde le refroidissement des processus industriels

TONGWEIpropose différentes configurations de refroidisseurs industriels, notamment des systèmes refroidis par air, refroidis par eau, au glycol, portables, à basse température, à l'huile et personnalisés. Cette gamme permet de mieux adapter la capacité de refroidissement et la structure du système aux exigences individuelles des processus.

Pour les projets internationaux, la personnalisation peut être particulièrement utile car les normes électriques, les exigences en matière de réfrigérant, les températures ambiantes, les conditions des fluides de traitement et les environnements d'installation varient selon les marchés.

Un moyen pratique de sélectionner un refroidisseur de 3 tonnes

Le choix d'un refroidisseur doit commencer par le processus plutôt que par le nom de l'équipement. Les acheteurs doivent d'abord déterminer la charge thermique réelle et la température requise du liquide de refroidissement, puis confirmer le débit d'eau, la température ambiante, l'alimentation électrique, l'emplacement d'installation et le calendrier de fonctionnement.

Une fois ces paramètres établis, la capacité frigorifique et la configuration de l’évaporateur peuvent être sélectionnées avec plus de précision. Cette approche réduit le risque d'acheter une unité sous-dimensionnée qui ne peut pas maintenir la température requise ou un système surdimensionné qui ajoute des coûts d'investissement et d'exploitation inutiles.

Pourquoi les refroidisseurs conditionnés à refroidissement par air restent pertinents

Pour de nombreuses applications industrielles, le système de refroidissement le plus utile n’est pas nécessairement le plus grand. Un refroidisseur refroidi par air de taille appropriée peut fournir une source dédiée de refroidissement de processus tout en évitant l'infrastructure supplémentaire associée à une tour de refroidissement par eau.

LeRefroidisseur refroidi par air emballé industriel de 3 tonnesdepuisTONGWEIcombine une capacité de refroidissement de 10,8 kW à 50 Hz, une technologie de compresseur scroll, un condenseur refroidi par air intégré, un évaporateur à réservoir d'eau en acier inoxydable et des configurations flexibles d'alimentation et d'évaporateur.

Pour la transformation du plastique, la production alimentaire, la transformation chimique, les équipements laser et d'autres applications industrielles, la considération la plus importante consiste à adapter le refroidisseur aux conditions réelles du processus. En évaluant la charge de refroidissement, les exigences de température, le débit d'eau, la compatibilité électrique, la ventilation et les besoins de maintenance avant l'achat, les acheteurs industriels peuvent créer une solution de refroidissement plus fiable et plus pratique.
