Refroidisseur d'eau portable refroidi par air
  • Refroidisseur d'eau portable refroidi par airRefroidisseur d'eau portable refroidi par air
  • Refroidisseur d'eau portable refroidi par airRefroidisseur d'eau portable refroidi par air

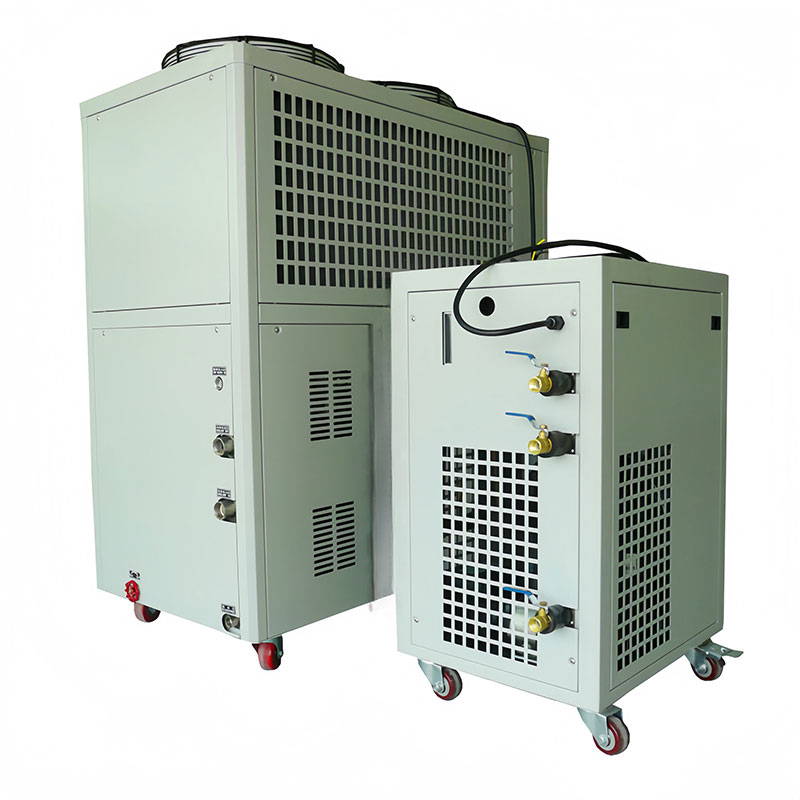

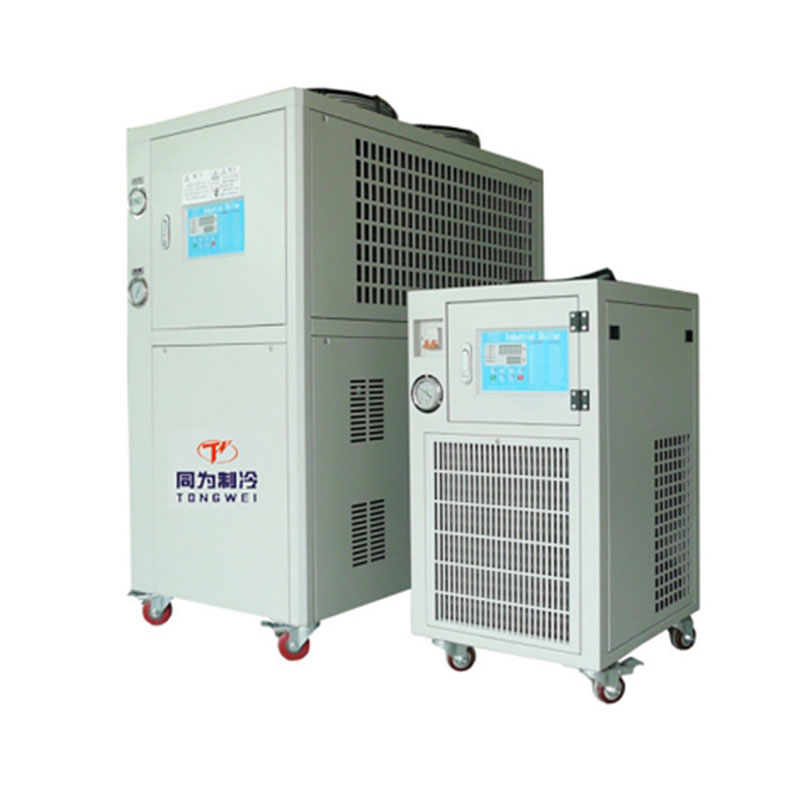

Refroidisseur d'eau portable refroidi par air

Tongwei est un fabricant et fournisseur de confiance et hautement compétent de systèmes de refroidissement portables en Chine depuis plus de 15 ans, qui fournit une gamme complète de modèles avec une capacité de refroidissement variable de 1 kW à 200 kW tonnes sur un refroidisseur d'eau portable refroidi par air et un refroidisseur d'eau refroidi par eau. conçu et fabriqué par Tongwei est largement utilisé dans l'industrie alimentaire, le moulage par injection de plastique, les extrusions de plastique et les lignes d'extrusion, les machines de moulage par soufflage, le placage métallique, etc., qui peuvent refroidir jusqu'à 5 ~ 25 ℃. Les refroidisseurs d'eau portables refroidis par air sont avec certification CE et 12 mois de garantie, tout problème causé par des défauts du refroidisseur lui-même, service offert jusqu'au problème sous garantie. La plupart des refroidisseurs portables standard sont disponibles pour une expédition rapide, et nous offrons un excellent support technique après-vente pour garantir que votre système conserve votre processus fonctionnant bien. Nous sommes impatients de devenir votre fournisseur de refroidisseurs portables à long terme en Chine.

envoyer une demande

Description du produit

Refroidisseur d'eau portable refroidi par air

Un refroidisseur d'eau portable refroidi par air est un système de refroidissement complet autonome qui comprend :

un circuit de réfrigération, un réservoir d'eau et une pompe à eau, les commandes et composants électriques appropriés, qui absorbent la chaleur de l'eau de traitement, et la chaleur est ensuite transférée à l'air autour de l'unité de refroidissement. Les refroidisseurs d'eau portables refroidis par air Tongwei ont généralement un fluide plage de température de -5 ℃ à 25 ℃ de 1/2 tonne à 60 tonnes. Advantage propose une large gamme de configurations et de capacités de refroidissement pour répondre à vos besoins.


Ce refroidisseur d'eau portable refroidi par air combine une conception d'évaporateur innovante avec la dernière technologie d'économie d'énergie pour former un refroidisseur de processus efficace, fiable et entièrement emballé à un prix compétitif. Il comprend un serpentin en acier inoxydable dans l'évaporateur d'eau, une pompe à eau en acier inoxydable, un ventilateur. et réfrigérant r407c/r410a/r134a respectueux de l'environnement. Les refroidisseurs portables sont largement utilisés pour contrôler la température de l'eau des produits, des mécanismes et des machines d'usine dans un large éventail d'industries telles que le moulage par injection, les machines d'extrusion, les aliments et boissons, les outils et la découpe, les lasers, les produits chimiques, les produits pharmaceutiques, etc. .


En tant que fabricant et fournisseur leader de systèmes de refroidissement portables en Chine, nous fournissons non seulement des machines de refroidissement de haute qualité, mais nous accordons également la priorité à un excellent service client. Un avantage majeur de notre Tongwei est que nos clients sont notre priorité absolue, ce qui nous distingue de nos concurrents. Notre équipe compétente se consacre à fournir un excellent service client et à votre satisfaction. Certains des principaux avantages que notre équipe offre à votre refroidisseur comprennent : Déballez, nettoyez et testez soigneusement chaque système de refroidissement avant l'expédition ; Effectuer des contrôles d'assurance qualité de routine sur chaque unité ; Expédiez uniquement des machines et des systèmes neufs à nos clients ; dépannez et résolvez les problèmes aussi rapidement et efficacement que possible.Contactez-nousaujourd'hui pour bénéficier de tous ces grands avantages avec votre refroidisseur d'eau portable refroidi par air. Un membre de notre équipe se fera un plaisir de répondre à toutes vos questions et de discuter des spécifications techniques complètes. Nous avons hâte de travailler avec vous.


Spécifications techniques du refroidisseur d'eau portable refroidi par air

Eau refroidie par air portable série TW-A Paramètres techniques du refroidisseur
Article                   Modèle TW-0,5A TW-1A TW-1,5A TW-
2A
TW
-2,5A
TW-3A TW-4A TW-5A TW-6A TW-8AD TW-10AD TW-
12AD
TW-15AD
Capacité de refroidissement Kcal/heure
50 Hz/60 Hz
1419 2451 3182 4833 5848 7181 9288 11988 14534 18576 23994 29068 38270
1703 2941 3784 5800 7018 8617 11146 14386 17441 22291 28793 34882 45924
KW
50 Hz/60 Hz
1.65 2.85 3.7 5.62 6.8 8.35 10.8 13.94 16.9 21.6 27.9 33.8 44.5
1.98 3.42 4.4 6.74 8.2 10.02 12.96 16.73 20.28 25.92 33.48 40.56 53.4
La puissance d'entrée KW 0.88 1.35 2 2.25 2.66 3.27 4.07 5.75 6.45 8.25 11.5 12.9 17.45
Courant maximum A 5.4 8.2 12 13.6 6.6 8.2 10.1 13.8 15.5 20 27.9 31.3 42.4
source d'énergie 1PH/3PH~220V/380V~50HZ/60HZ 3PH~380V/415V~50HZ/60HZ (3PH~200V/220V~50HZ/60HZ)
Réfrigérant Taper R22/R407C/134a/404A/410A
Contrôle Equilibre capillaire/externe détendeur thermique
Compresseur Taper Rotatif/défilement hermétique Volute hermétique (piston)
Puissance (KW) 0.45 0.89 1.3 1.73 2.1 2.7 3.5 4.55 5.25 3,5×2 4,55×2 5,25×2 7×2
Condenseur Taper Cuivre à ailettes efficace tube avec aluminium + ventilateur à rotor externe à faible bruit
Débit d'air (m3/h) 750 1000 1500 2000 2500 3000 4000 5000 6000 8000 10000 12000 15000
Souffleur d'air (KW) 0.06 0.09 0.15 0.15 0.19 0,14×2 0,14×2 0,19×2 0,19×2 0,25×2 0,45×2 0,45×2 0,6×2
Évaporateur Taper Bobine de réservoir/coque et tube type/échangeur de chaleur à plaques
Eau glacée (m3/h) 0.28 0.49 0.64 0.97 1.12 1.44 1.86 2.4 2.91 3.71 4.8 5.81 7.65
0.34 0.59 0.76 1.16 1.4 1.72 2.23 2.88 3.49 4.46 5.76 7 9.18
réservoir d'eau (L) 10.6 18.3 27 27 50 50 60 60 110 120 200 200 270
Tuyau d'entrée/sortie (pouces) 1/2" 1/2" 1/2" 1/2" 1" 1" 1" 1" 1" 1-1/2" 2" 2" 2"
Eau pompe Puissance (kw) 0.37 0.37 0.37 0.37 0.37 0.37 0.37 0.75 0.75 0.75 1.5 1.5 2.2
Levage maximum (m) 22 22 22 22 22 22 22 30 30 25 25 25 28
Débit maximum (m3) 5.4 5.4 5.4 5.4 5.4 5.4 5.4 8.1 8.1 8.1 13.5 13.5 25.2
Dispositifs de sécurité Compresseur protection contre la surchauffe, protection contre les surintensités, haute et basse pression protection, protection contre la surchauffe, protection du trafic, séquence/phase de phase protection contre les pertes, protection de bas niveau, protection antigel.
Dimension Longueur (mm) 550 550 600 600 720 980 980 1150 1150 1350 1500 1500 1860
Largeur(mm) 350 450 500 500 550 520 520 560 560 680 760 760 850
Hauteur (mm) 695 845 985 985 1350 1170 1170 1215 1215 1530 1660 1660 1900
Poids Kg 45 62 85 95 125 152 175 185 215 283 345 382 580
Remarques:
1. La capacité de refroidissement nominale est basée sur : l’eau d’entrée et de sortie d’eau réfrigérée température 12 ℃/ 7 ℃, l'entrée et la sortie d'air de refroidissement température 30℃/ 35℃
2. Portée des travaux : plage de température de l'eau réfrigérée : 5 ℃ à 35 ℃ ; Différence de température d'entrée et de sortie d'eau glacée : 3 ℃ à 8 ℃.
La température ambiante de condensation : pas supérieure à 35 ℃ (ambiance de refroidisseur non standard la température de condensation peut atteindre un maximum de 55 ℃, il faut commander la production).


Refroidisseur d'eau portable refroidi par air série TW-A, technique Paramètres
Article                 Modèle TW-15AT TW-20AD TW-20AF TW-25AD TW-25AF TW-30AD TW-30AT TW-40AD TW-40AF TW-50AD TW-50AF TW-60AD
Capacité de refroidissement Kcal/heure
50 Hz/60 Hz
36120 49966 47988 58480 58136 74734 74922 98040 99760 119024 116960 144996
43344 59959 57586 70176 69763 89681 89990 117648 119712 142829 140352 173995
KW
50 Hz/60 Hz
42 58.1 55.8 68 67.6 86.9 87.2 114 116 138.4 136 168.6
50.4 69.72 66.96 81.6 81.12 104.28 104.64 136.8 139.2 166.08 163.2 202.3
La puissance d'entrée KW 17.1 21.73 22 25.4 24.8 33.39 33.1 44.91 43.3 57.3 54 65
Courant maximum A 43.2 52.7 53.3 63.7 61.3 81 80.2 109 106 135.5 128.5 135
source d'énergie 3PH~380V/415V~50HZ/60HZ (3PH~200V/220V~50HZ/60HZ)
Réfrigérant Taper R22/R407C/134a/404A/410A
Contrôle Equilibre capillaire/externe détendeur thermique
Compresseur Taper Volute hermétique (piston)
Puissance (KW) 4,55×3 8,96 × 2 4,55×4 10,8×2 5,25×4 13,62 × 2 8,96 × 3 18,78 × 2 8,96 × 4 23,6×2 10,8 × 4 27,4 × 2
Condenseur Taper Cuivre à ailettes efficace tube avec aluminium + ventilateur à rotor externe à faible bruit
Débit d'air (m3/h) 15000 20000 20000 25000 25000 30000 30000 40000 40000 50000 50000 60000
Souffleur d'air (KW) 0,6×2 0,78×2 0,78×2 0,78×2 0,78×2 0,42×6 0,42×6 0,6×6 0,6×6 0,78×6 0,78×6 0,78×6
Évaporateur Taper Bobine de réservoir/coque et tube type/échangeur de chaleur à plaques
Eau glacée (m3/h) 7.22 10 9.6 11.69 11.62 14.94 15 19.6 19.95 23.8 23.4 29
8.67 11.99 11.51 14.03 13.95 17.93 18 23.52 23.94 28.6 28.1 34.8
réservoir d'eau (L) 270 350 350 350 350 420 420 580 580 580 580 580
Tuyau d'entrée/sortie (pouces) 2" 2" 2" 2-1/2" 2-1/2" 2-1/2" 2-1/2" 3" 3" 3″ 3″ 3″
Eau pompe Puissance (kw) 2.2 2.2 2.2 2.2 2.2 4 4 4 4 5.5 5.5 5.5
Levage maximum (m) 28 28 28 28 28 30 30 30 30 32 32 32
Débit maximum (m3) 25.2 25.2 25.2 25.2 25.2 36 36 36 36 40 40 40
Dispositifs de sécurité Compresseur protection contre la surchauffe, protection contre les surintensités, haute et basse pression protection, protection contre la surchauffe, protection du trafic, séquence/phase de phase protection contre les pertes, protection de bas niveau, protection antigel.
Dimension Longueur (mm) 1860 2020 2020 2020 2020 2200 2200 2350 2350 2600 2600 2600
Largeur(mm) 850 950 950 950 950 1150 1150 1350 1350 1500 1500 1500
Hauteur (mm) 1900 2000 2000 2000 2000 1980 1980 2000 2000 2100 2100 2100
Poids Kg 580 650 650 810 810 890 890 1112 1112 1320 1320 1320
Remarques:
1. La capacité de refroidissement nominale est basée sur : l’eau d’entrée et de sortie d’eau réfrigérée température 12 ℃/7 ℃, température d'entrée et de sortie d'air de refroidissement 30 ℃/ 35 ℃
2. Portée des travaux : plage de température de l'eau réfrigérée : 5 ℃ à 35 ℃ ; glacé Différence de température d'entrée et de sortie d'eau : 3 ℃ à 8 ℃.
La température ambiante de condensation : pas supérieure à 35 ℃ (non standard La température ambiante de condensation du refroidisseur peut atteindre un maximum de 55 ℃, il faut production sur commande).


Caractéristiques et avantages du refroidisseur d'eau portable refroidi par air

▪ Panneau de diagnostic complet

▪Cuve réservoir entièrement isolée

▪ Plaque/coque et tube brasés/serpentin en acier inoxydable dans l'échangeur thermique du réservoir d'eau

▪ Manomètres (réfrigérant et pompe)

▪ Filtre déshydrateur et indicateur d'humidité

▪ Conception compacte avec roues portables

▪ Installation simple et facile, faible coût de maintenance



Quels sont les principaux composants du refroidisseur d’eau portable refroidi par air ?

3.1 Compresseur

Le compresseur est le moteur clé du refroidisseur portable car il produit des variations de pression pour remuer le réfrigérant.

Pour le refroidisseur d'eau portable refroidi par air, équipé d'un compresseur de marque Panasonic/Danfoss, utilisant le réfrigérant R410A/R407C/R134a, cette compresse de marque présente une efficacité de réfrigération élevée, un faible bruit, une économie d'énergie, une protection de l'environnement et une durabilité, une sécurité et une stabilité.

Compresseur Panasonic


Compresseur Danfoss


3.2 Évaporateur

L'évaporateur est un élément crucial du refroidisseur portable, car il est responsable de l'extraction de la chaleur du liquide refroidi. Il est situé entre le compresseur et le détendeur. Il existe trois types d'évaporateurs :serpentin en acier inoxydable dans l'évaporateur du réservoir d'eau, évaporateur à plaque en acier inoxydable 304SS.



Serpentin dans l'évaporateur du réservoir d'eau SS


Type de plaque SS + évaporateur de réservoir d'eau


Évaporateur à calandre et à tubes


3.3 Pompe à eau

La pompe à eau est conçue pour augmenter la pression et le débit de l'eau réfrigérée dans un espace fermé, et nous utilisons une pompe à eau en acier inoxydable pour les refroidisseurs de laboratoire.

Pompe à eau


3.4 Condenseur

Le condenseur pour refroidisseur à air portable est équipé d'ailettes transversales efficaces et de tubes en cuivre filetés femelles pour une efficacité d'échange thermique élevée et une bonne stabilité. Sa fonction est de refroidir la vapeur réfrigérante libérée par le compresseur en un mélange liquide ou gaz-liquide. .



Condenseur à ailettes + ventilateur en aluminium


3.5 Panneau de contrôle

Les refroidisseurs Tongwei utilisent un contrôleur de température numérique de précision, un port de communication RS485, qui peut effectuer une surveillance et un contrôle à distance. Opération simple, faible taux de défaillance, facteur de sécurité élevé, installation facile.

Panneau de contrôleur


Pièce de rechange pour refroidisseur d'eau portable refroidi par air


Comment puis-je choisir le bon refroidisseur d’eau portable refroidi par air ?

Il y a cinq spécifications importantes du refroidisseur que vous devez prendre en compte lorsque vous choisissez un refroidisseur pour votre application : la capacité de refroidissement du refroidisseur, la tension requise pour le fonctionnement, la puissance et le débit de la pompe associés (contactez-nous pour une sélection personnalisée), le réfrigérant et l'évaporateur. taper.


5.1 Calculer la capacité de refroidissement appropriée pour le refroidisseur

L’une des questions les plus fréquentes demande comment connaître la capacité de refroidissement des refroidisseurs. Nous utilisons KW, Ton, But/h, Kcal/h pour choisir la capacité de refroidissement du refroidisseur :1 KW=860 kcal/h ; 1 tonne = 3,517 kW ; 1 kW = 3 412 Btu/h ;


Il existe également une formule pour calculer la capacité de refroidissement d'un refroidisseur :.

Capacité de refroidissement (kw) = débit (m3/h) * changement de température (T1-T2)/0,86

Charge thermique = C (chaleur spécifique)* M (sortie de qualité par heure)* Changement de température (T1-T2)

Surdimensionner le refroidisseur de 20 % Taille idéale en KW = KW x 1,2

Noté : T1 : Température de l'eau entrante (℃)      T2 : Température de l'eau réfrigérée requise (℃)



Par exemple, quelle taille de refroidisseur est nécessaire pour refroidir 10 m³ d’eau de 35 °C à 15 °C en 1 heure ?

Différentiel de température = 35℃-15℃=20℃

Débit d'eau = 10 m³/heure

Capacité de refroidissement en KW = 10 x 20 ÷ 0,86 = 232 KW

Surdimensionner le refroidisseur = 232 x 1,2 = 278,4 kW

Une capacité de refroidissement de 278,4 kW pour le refroidisseur est requise.


5.2 Puissance

Différents pays et régions ont des normes différentes pour l'électricité industrielle, les alimentations courantes sont208-230 V, 380-420 V, 440-480 V, 50 Hz ou 60 Hz, 3 phases.

Aux Philippines, l'alimentation est de 220 V 60 Hz 3PH, 380 V 60 Hz 3PH, 460 V 60 Hz 3PH ;

à Singapour et en Malaisie, l'alimentation est de 415 V 50 Hz 3PH ;

au Mexique, l'alimentation est de 220 V 60 Hz 3PH ;

Aux États-Unis, l'alimentation est de 208 V 60 Hz 3PH, 575 V 60 Hz 3PH, 480 V 60 Hz 3PH, etc.


5.3 Pompe à eau

Lorsque vous décidez de la capacité/tonnage du refroidisseur, nous vous recommanderons la pompe appropriée en KW, dont la pompe à eau standard est d'environ 2 bars. Si vous avez besoin d'une pression d'eau plus élevée, veuillez nous contacter lors de votre demande.


5.4 Réfrigérant

R22, R410A, R407C, R404A, R134A sont des choix facultatifs.

R22 : bon effet rafraîchissant, mais le R22 est considéré comme un puissant gaz à effet de serre, il est donc interdit dans la plupart des pays.

R410A : respectueux de l'environnement, le R-410A a remplacé le R-22 en tant que réfrigérant préféré pour une utilisation dans les climatiseurs résidentiels et commerciaux au Japon, en Europe et aux États-Unis. Le R-410A fonctionne à des pressions plus élevées que les autres réfrigérants.

R407C : un bon remplacement du R22, bon effet de refroidissement.

R404A : convient aux applications nécessitant une basse température (inférieure à -10°c).

R134A : un gaz ininflammable utilisé principalement comme réfrigérant « haute température », adapté aux refroidisseurs à air fonctionnant à une température ambiante élevée supérieure à 50 ℃.


5.5 Choix de l'évaporateur

Les refroidisseurs ont généralement deux types d'évaporateurs : l'un estserpentin dans l'évaporateur du réservoir d'eau, l'autre estévaporateur à plaques en acier inoxydable.

Évaporateur à serpentin et à réservoir, doté d'un réservoir de stockage d'eau intégré pour une utilisation plus pratique, il n'y a donc pas besoin de réservoirs tampons supplémentaires. C'est également notre évaporateur standard pour refroidisseur, si vous n'avez pas de réservoir tampon, nous utilisons simplement cet évaporateur pour votre refroidisseur.

Évaporateur de type calandre et tube, qui nécessite un réservoir tampon d'eau supplémentaire pour le raccordement.


Applications industrielles de l'unité de refroidissement d'eau portative industrielle

Les refroidisseurs portables sont des systèmes de réfrigération très populaires qui peuvent fournir des sources de refroidissement par eau stables et fiables pour un usage industriel et commercial.

Les refroidisseurs portables sont également largement utilisés dans l'industrie du plastique, l'industrie alimentaire, l'industrie chimique et le refroidissement du ciment/béton.


6.1 Industrie du plastique

Les refroidisseurs stationnaires refroidis par air sont également largement utilisés dans la transformation du plastique et l'industrie du plastique, notamment le moulage par injection de plastique, les lignes d'extrusion et d'extrusion de plastique et les machines de moulage par soufflage.

La fonction de l'utilisation d'un refroidisseur à vis refroidi par air est de fournir le débit d'eau de refroidissement pour refroidir la température du moule en plastique afin de garantir la qualité du produit et l'efficacité de la production.

Refroidisseur portable pour l'industrie du plastique


6.2 Industrie alimentaire

Les refroidisseurs à air sont importants dans l'industrie alimentaire pour maintenir le contrôle de la température, préserver la qualité, prendre en charge divers processus de production et se conformer aux réglementations.

Refroidisseur portable pour l'industrie alimentaire


6.3 Industrie chimique

L'industrie pharmaceutique prépare les médicaments en les traitant selon différents paramètres de chauffage et de refroidissement, car le mélange, l'extrusion, le mélange et les refroidisseurs à vis refroidis par air sont des machines de refroidissement fournissant de l'eau de refroidissement à basse température, réduisant la température des machines chimiques et du traitement de refroidissement pharmaceutique.

Refroidisseur portable pour l'industrie chimique


4 Refroidissement du ciment/béton

La production de ciment implique une série de réactions chimiques qui génèrent des quantités importantes de chaleur. Le ciment est généralement mélangé à de l'eau pour obtenir un matériau appelé béton dont la température est en grande partie déterminée par l'eau utilisée dans la combinaison chimique des granulats de ciment et de l'eau.


Mode d'expédition du refroidisseur d'eau portable refroidi par air

En tant que fournisseur et exportateur professionnel de refroidisseurs portables, nous avons notre propre transitaire pour organiser l'expédition. Notre machine de refroidissement est dotée d'un emballage en contreplaqué, qui évite les dommages pendant le transport et répond aux normes d'exportation. Il existe trois façons de livrer votre unité de refroidissement :


1. Expédié par avion : comme le refroidisseur est équipé d'un compresseur, d'une pompe à eau et de ventilateurs, le réfrigérant comprimé et l'huile à l'intérieur du compresseur sont un article dangereux avec possibilité d'explosion, il doit donc libérer le réfrigérant comprimé avant le transport. (Cela signifie que le refroidisseur d'eau ne contient pas de réfrigérant lorsque vous choisissez ce mode d'expédition. Une fois la machine arrivée à destination, vous devez ajouter du réfrigérant par des professionnels locaux. La compagnie aérienne nous demande également de fournir de nombreux documents pour prouver que le refroidisseur n'est pas un produit dangereux. Le coût du fret aérien est très élevé et peut être supérieur au coût du refroidisseur, donc la livraison par avion n'est pas le mode de transport recommandé à notre client.


2. Expédition par mer : le temps de transport est plus long que par avion, mais les frais de transport sont bon marché et il n'est pas nécessaire d'ajouter du réfrigérant une fois l'équipement arrivé à destination. Ce mode d'expédition est le mode de transport le plus approprié pour vous. pour livrer votre port local.


3.Si vous avez votre propre conteneur d'expédition chez votre autre fournisseur en Chine, nous pouvons vous aider à livrer le refroidisseur à votre fournisseur dans n'importe quelle ville de Chine.


Pourquoi devriez-vous choisir Tongwei pour votre fournisseur de refroidisseurs portables ?

▪ Une expérience à laquelle vous pouvez faire confiance

Nous concevons et construisons des refroidisseurs d'eau depuis plus de 15 ans. Du refroidisseur refroidi par air aux refroidisseurs refroidis par eau et tout le reste, nous avons construit des refroidisseurs pour presque toutes les industries et toutes les applications.


▪ Devis rapide

Obtenez un devis pour votre projet dès aujourd'hui ! Nous fournissons généralement un devis personnalisé dans les 2 heures.


▪ Service client 24h/24 et 7j/7

Croyez que nous serons toujours à vos côtés. Que vous ayez une question ou besoin d'un devis, il y a toujours quelqu'un qui répond au téléphone 24h/24.


▪ Machine durable et fiable

Nos produits sont fabriqués à partir de matériaux de haute qualité et nous offrons une garantie compétitive sur tous les refroidisseurs industriels.
