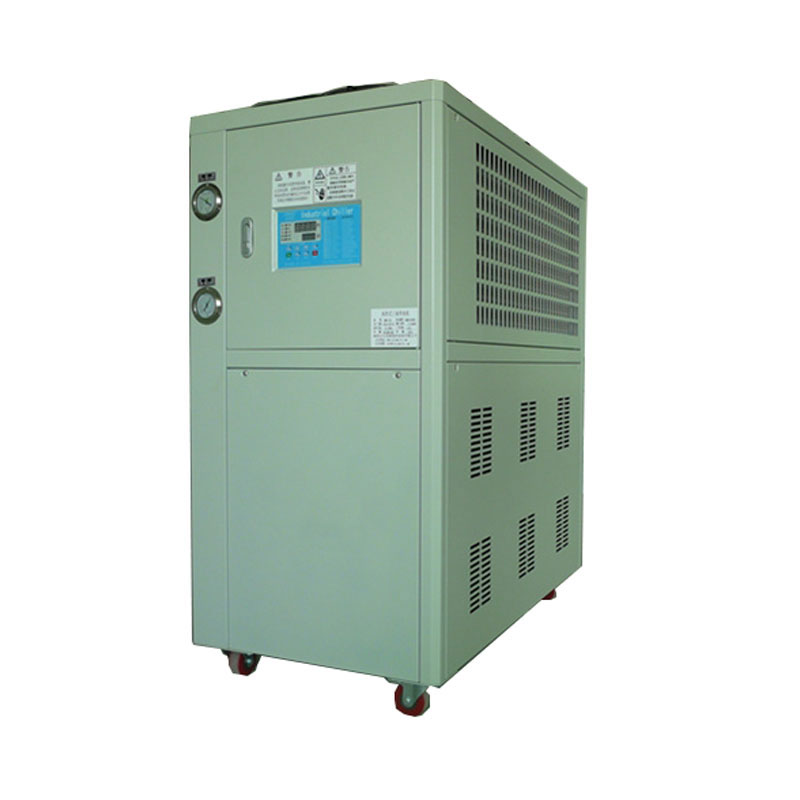

Petit refroidisseur de glycol pour distillerie

Petit refroidisseur de glycol pour distillerie

Le refroidisseur de glycol dans la distillerie, également appelé refroidisseurs de distillerie, est un refroidisseur de processus spécial utilisé pour refroidir un certain nombre de processus de distillation différents dans l'industrie de la distillerie. Il utilise un mélange d'eau et de glycol comme liquide de refroidissement qui lui permet de transférer efficacement la chaleur et de maintenir le contrôle de la température. dans différents procédés : colonnes de distillation, refroidisseurs de purée, échangeurs de chaleur, cuves de fermentation, déflegmation et autres procédés de distillation. Nous proposonsrefroidisseurs emballés, refroidisseurs portables, refroidisseurs de glycolet d'autres systèmes de refroidissement par eau d'une capacité de refroidissement de 1/2 tonne à 50 tonnes et contrôlent la température de l'eau de -30 ℃ à 5 ℃ qui maintiennent les processus de distillerie au frais. Aujourd'hui, nous avons installé de nombreux refroidisseurs dans des distilleries où notre expérience et notre expertise répondent aux besoins des distilleries du monde entier.

Le petit refroidisseur de glycol pour distillerie est conçu et fabriqué par Tongwei avec des composants spécifiques tels que le compresseur Panasonic/Danfoss, le condenseur refroidi par air ou par eau, le réservoir d'eau réfrigérante, la pompe à glycol, l'échangeur de chaleur à plaques ou à calandre en acier inoxydable, le panneau de commande, des détendeurs et des dispositifs de protection, etc. Pour un tel refroidisseur de glycol à basse température, il utilise le réfrigérant R404a. Le réfrigérant est un gaz qui n’appauvrit pas la couche d’ozone et est considéré comme respectueux de l’environnement.

En tant que principal fabricant et fournisseur de refroidisseurs de glycol personnalisés en Chine, non seulement nous fournissons des machines de refroidissement de haute qualité, mais nous accordons également la priorité à un excellent service client. Un avantage majeur de notre Tongwei est que nos clients sont notre priorité absolue, ce qui nous distingue de nos concurrents. Notre équipe compétente se consacre à fournir un excellent service client et à votre satisfaction. Certains des principaux avantages que notre équipe offre à votre refroidisseur comprennent : Déballez, nettoyez et testez soigneusement chaque système de refroidissement avant l'expédition ; Effectuer des contrôles d'assurance qualité de routine sur chaque unité ; Expédiez uniquement des machines et des systèmes neufs à nos clients ; dépannez et résolvez les problèmes aussi rapidement et efficacement que possible.  Si vous recherchez un petit refroidisseur de glycol basse température, n'hésitez pas àContactez-nouspour personnaliser vos systèmes d'eau de refroidissement au glycol avec une haute qualité et un prix raisonnable pour les refroidisseurs basse température. Un membre de notre équipe se fera un plaisir de répondre à toutes vos questions et de discuter des spécifications techniques complètes. Nous avons hâte de travailler avec vous.

Petit refroidisseur de glycol pour distillerie spécifications techniques

Caractéristiques et avantages du petit refroidisseur de glycol

  ▪ Plage de sélection de température : de l'eau de traitement refroidie entre -30°C et 5°C peut être fournie (les utilisateurs peuvent choisir différentes spécifications d'unité en fonction des différents besoins de production).

  ▪ Plaque/coquille et tube brasés de haute qualité comme échangeur de chaleur

  ▪ Les vannes de dérivation d'eau d'entrée et de sortie sont équipées pour ajuster la pression de l'eau selon les besoins.

  ▪ Le voyant du réservoir d'eau permet de vérifier le niveau et la qualité de l'eau d'un seul coup d'œil.

  ▪ Compresseur scroll Panasonic/Danfoss avec réfrigérant R404a respectueux de l'environnement

  ▪ Installation simple et facile, faible coût de maintenance

  ▪ Refroidisseur équipé des protections de sécurité suivantes : protection contre les surcharges, alarme de phase inverse, alarme haute/basse pression, débit d'eau, indicateur de niveau d'eau, protection antigel.

Quels sont les principaux composants du petit refroidisseur de glycol pour distillerie ?

3.1 Compresseur

Le compresseur est le moteur clé du refroidisseur au glycol car il produit des variations de pression pour remuer le réfrigérant.

Pour les petits refroidisseurs de glycol pour distillerie, équipés d'un compresseur de marque Panasonic / Danfoss, utilisant le réfrigérant R404a, cette compresse de marque présente une efficacité de réfrigération élevée, un faible bruit, des économies d'énergie, une protection de l'environnement et une durabilité, une sécurité et une stabilité.

Compresseur Panasonic

Compresseur Danfoss

3.2 Évaporateur

L'évaporateur est un élément crucial du système de refroidissement au glycol, car il est responsable de l'extraction de la chaleur du liquide refroidi. Il est situé entre le compresseur et le détendeur. Il existe trois types d'évaporateurs : l'évaporateur à calandre et à tubes, l'évaporateur à plaques en acier inoxydable 304SS.

Type de plaque SS + évaporateur de réservoir d'eau

Évaporateur à calandre et à tubes

3.3 Pompe à eau

La pompe à eau est conçue pour augmenter la pression et le débit de l'eau glacée dans un espace fermé.

La pompe à eau à pression d'eau pour le refroidisseur est d'environ 2 bars, mais si vous avez besoin d'une pression d'eau plus élevée, veuillez nous le dire lors de votre demande. Par exemple, lorsque vous utilisez des refroidisseurs pour refroidir la machine de soufflage de bouteilles, la pression de l'eau pour la pompe à eau a besoin d'environ 4 bar .

Pompe à eau

Pompe à eau haute pression

3.4 Condenseur

Le condenseur pour refroidisseur à basse température est équipé d'ailettes transversales efficaces et de tubes en cuivre filetés femelles pour une efficacité d'échange thermique élevée et une bonne stabilité. Sa fonction est de refroidir la vapeur réfrigérante libérée par le compresseur en un mélange liquide ou gaz-liquide.

Condenseur à ailettes + ventilateur en aluminium

3.5 Panneau de contrôle

Les refroidisseurs Tongwei utilisent un contrôleur de température numérique de précision, un port de communication RS485, qui peut effectuer une surveillance et un contrôle à distance. Opération simple, faible taux de défaillance, facteur de sécurité élevé, installation facile.

Panneau de contrôle

Pièce de rechange pour refroidisseur de glycol

Quelle est la différence entre les refroidisseurs de distillerie au glycol refroidis par air et par eau ?

Il existe deux types de refroidisseurs de distillerie de glycol : l'un estrefroidisseur de distillerie de glycol refroidi par air, l'autre estrefroidisseur de distillerie de glycol refroidi à l'eau ;

Refroidisseurs de distillerie de glycol refroidis par airutiliser l’air ambiant pour dissiper la chaleur des processus de distillerie. Ils sont économes en énergie, peu encombrants et nécessitent moins d'entretien, ce qui permet d'économiser de l'argent.

Refroidisseurs de distillerie de glycol refroidis à l'eauutiliser l'eau d'une tour de refroidissement à eau externe pour dissiper la chaleur des processus de distillerie. Ces systèmes ont une durée de vie plus longue, sont relativement silencieux et offrent des performances de refroidissement plus constantes que le refroidisseur de brasserie refroidi par air.

Refroidisseur de distillerie refroidi par air 

Refroidisseur de distillerie refroidi à l'eau

Installation de refroidisseur de distillerie refroidie par air

Installation de refroidisseur de distillerie refroidie par air

Devriez-vous choisir un refroidisseur de distillerie basse température refroidi par air ou par eau ? Contactez-nous pour vous aider à déterminer la meilleure solution pour vous.

Quelle est la différence entre le refroidisseur de distillerie à défilement au glycol et le refroidisseur de distillerie à vis au glycol ?

Refroidisseur de distillerie à défilement de glycol                                Refroidisseur de distillerie à vis de glycol

▪ 1 CV-60 CV                                                            Au-dessus de 60 CV

▪ Compresseur Scroll Danfoss/Panasonic                          Compresseur à vis Hanbell/Bitzer

▪Construit avec réservoir d'eau et pompe à eau                         Sans réservoir d'eau ni pompe à eau

Refroidisseur de distillerie à rouleau de glycol refroidi par air 

Refroidisseur de distillerie à vis de glycol refroidi par air

Refroidisseur de distillerie à rouleau de glycol refroidi à l'eau   

Refroidisseur de distillerie à vis de glycol refroidi à l'eau

Pourquoi le glycol est-il utilisé pour le refroidissement ?

Le liquide de refroidissement le plus couramment utilisé dans un refroidisseur est l’eau ou un mélange eau-glycol. Les liquides de refroidissement à base de glycol sont constitués soit d'éthylène glycol, soit de propylène glycol. Le principal avantage des liquides de refroidissement au glycol réside dans leurs propriétés antigel. L'eau pure gèle à 0 °C, tandis que l'éthylène glycol à 30 % gèle à -14 °C. Le faible point de congélation des mélanges de glycol les rend idéaux pour refroidir des articles qui sont en dessous du point de congélation de l'eau. Bien que le glycol ait une capacité thermique inférieure à celle de l'eau (chaque kilogramme de glycol est plus facile à chauffer qu'un kilogramme d'eau), la différence de température élevée permet au mélange de glycol de dissiper la chaleur plus rapidement que l'eau pure. Les mélanges de glycol sont plus adaptés aux applications où le refroidisseur doit dissiper rapidement une grande quantité de chaleur. En plus de fournir d’excellents paramètres de transfert de chaleur, le glycol a tendance à décourager la croissance d’algues dans les équipements de transfert de chaleur.

Comparaison de l'éthylène glycol et du propylène glycolProperty

Éthylène Gycol et Propylène Glycol

Comment fonctionne un refroidisseur de glycol à basse température ?

Un refroidisseur de glycol est composé d'un composant de réfrigération et de tubes contenant un mélange eau-glycol comme liquide de refroidissement. Le fluide refroidi provenant de l'unité de réfrigération est acheminé à travers la tuyauterie associée à un échangeur thermique entourant un processus chauffé. Après avoir absorbé la chaleur du processus associé, le liquide de refroidissement chaud est renvoyé vers l'unité de réfrigération pour y être refroidi, après quoi le processus est répété.

Un refroidisseur de glycol se compose d'un compresseur, d'un évaporateur, d'un condenseur, d'un élément d'étranglement et d'un système de commande électrique. Voyons quel est le principe de fonctionnement d'un refroidisseur de glycol :

Principe de fonctionnement du refroidisseur de glycol

Le rapport eau/glycol à utiliser

Il est important d'utiliser le rapport approprié entre le mélange glycol et eau dans le système de refroidissement, en fonction de la température la plus froide dont vous avez besoin pendant le fonctionnement, car une quantité insuffisante de glycol peut provoquer le gel du système, éventuellement l'éclatement des tuyaux et même la destruction de l'évaporateur du refroidisseur, pouvant même endommager le système. refroidisseur de glycol, tandis qu'une trop grande quantité de glycol dans un système de refroidissement entraînera un système inefficace.

Mais quel est le meilleur rapport pour les mélanges de glycol et d’eau ? Veuillez consulter ci-dessous le ratio de glycol des mélanges de glycol et d'eau pour le refroidisseur de glycol dans votre processus de refroidissement :

Comment puis-je choisir le refroidisseur basse température adapté à votre application ?

Il y a quatre spécifications importantes du refroidisseur que vous devez prendre en compte lorsque vous choisissez un refroidisseur pour votre application : la capacité de refroidissement du refroidisseur, la tension requise pour le fonctionnement, la puissance et le débit de la pompe associés (contactez-nous pour une sélection personnalisée), le réfrigérant et l'évaporateur. taper.

10.1 Refroidisseur de glycol refroidi par air ou refroidisseur de glycol refroidi par eau

Il existe deux types de refroidisseurs de glycol : l'un est de type refroidi par air, l'autre est de type refroidi par eau.

Refroidisseurs scroll au glycol refroidis par airutilisez des ailettes et un ventilateur en aluminium comme condenseurs similaires aux « radiateurs » d'une voiture. Ils utilisent un ventilateur pour forcer l'air à travers le serpentin réfrigérant. À moins qu'ils ne soient spécifiquement conçus pour des conditions ambiantes élevées, les condenseurs refroidis par air doivent fonctionner efficacement à une température ambiante de 45 ℃ ou moins.

Refroidisseur à spirale de glycol refroidi à l'eauutilisez une coque et un tube comme condenseurs. La chaleur pénètre dans l'eau du condenseur à partir de la vapeur du réfrigérant. L'eau chaude du condenseur est ensuite pompée vers la tour de refroidissement à eau, où la chaleur du processus est finalement évacuée dans l'atmosphère.

10.2 Calculer la capacité de refroidissement appropriée pour le refroidisseur

L’une des questions les plus fréquentes demande comment connaître la capacité de refroidissement des refroidisseurs.  Nous utilisons KW, Ton, But/h, Kcal/h pour choisir la capacité de refroidissement du refroidisseur :1 KW=860 kcal/h ;  1 tonne = 3,517 kW ; 1 kW = 3 412 Btu/h ;

Il existe également une formule pour calculer la capacité de refroidissement d'un refroidisseur :.

Capacité de refroidissement (kw) = débit (m3/h) * changement de température (T1-T2)/0,86

Charge thermique = C (chaleur spécifique)* M (sortie de qualité par heure)* Changement de température (T1-T2)

Surdimensionner le refroidisseur de 20 % Taille idéale en KW = KW x 1,2

Noté : T1 : Température de l'eau entrante (℃)      T2 : Température de l'eau réfrigérée requise (℃)

Par exemple, quelle taille de refroidisseur est nécessaire pour refroidir 10 m³ d’eau de 35°c à 15°c en 1 heure ?

Différentiel de température = 35℃-15℃=20℃

Débit d'eau = 10 m³/heure

Capacité de refroidissement en KW = 10 x 20 ÷ 0,86 = 232 KW

Surdimensionner le refroidisseur = 232 x 1,2 = 278,4 kW

Une capacité de refroidissement de 278,4 kW pour le refroidisseur est requise.

10.3 Puissance

Différents pays et régions ont des normes différentes pour l'électricité industrielle, les alimentations courantes sont208-230 V, 380-420 V, 440-480 V, 50 Hz ou 60 Hz, 3 phases.

Comme aux Philippines, l'alimentation est de 220 V 60 HZ 3PH, 380 V 60 HZ 3PH, 460 V 60 HZ 3PH ;

à Singapour et en Malaisie, l'alimentation est de 415 V 50 Hz 3PH ;

au Mexique, l'alimentation est de 220 V 60 Hz 3PH ;

Aux États-Unis, l'alimentation est de 208 V 60 Hz 3PH, 575 V 60 Hz 3PH, 480 V 60 Hz 3PH, etc.

10.4 Pompe à eau

Lorsque vous décidez de la capacité/tonnage du refroidisseur, nous vous recommanderons la pompe appropriée en KW, dont la pompe à eau standard est d'environ 2 bars. Si vous avez besoin d'une pression d'eau plus élevée, veuillez nous contacter lors de votre demande.

10.5 Réfrigérant

R22, R410A, R407C, R404A, R134A sont des choix facultatifs.

R22 : bon effet rafraîchissant, mais le R22 est considéré comme un puissant gaz à effet de serre, il est donc interdit dans la plupart des pays.

R410A : respectueux de l'environnement, le R-410A a remplacé le R-22 en tant que réfrigérant préféré pour une utilisation dans les climatiseurs résidentiels et commerciaux au Japon, en Europe et aux États-Unis. Le R-410A fonctionne à des pressions plus élevées que les autres réfrigérants.

R407C : un bon remplacement du R22, bon effet de refroidissement.

R404A : convient aux applications nécessitant une basse température (inférieure à -10°c).

R134A : un gaz ininflammable utilisé principalement comme réfrigérant « haute température », adapté aux refroidisseurs à air fonctionnant à une température ambiante élevée supérieure à 50 ℃.

10.6 Choix de l'évaporateur

Les refroidisseurs ont généralement deux types d'évaporateurs : l'un estévaporateur de réservoir d'eau en acier inoxydable +, l'autre estévaporateur à calandre et à tubes.

Évaporateur à plaques et réservoirs en acier inoxydable, doté d'un réservoir de stockage d'eau intégré pour une utilisation plus pratique, il n'y a donc pas besoin de réservoirs tampons supplémentaires. C'est également notre évaporateur standard pour refroidisseur, si vous n'avez pas de réservoir tampon, nous utilisons simplement cet évaporateur pour votre refroidisseur.

Évaporateur de type calandre et tube, qui nécessite un réservoir tampon d'eau supplémentaire pour le raccordement.

Mode d'expédition du petit refroidisseur de glycol pour distillerie

En tant que fournisseur et exportateur professionnel de refroidisseurs de glycol à basse température, nous avons notre propre transitaire pour organiser l'expédition. Notre machine de refroidissement est dotée d'un emballage en contreplaqué, qui évite les dommages pendant le transport et répond aux normes d'exportation. Il existe trois façons de livrer votre unité de refroidissement :

1. Expédié par avion : comme le refroidisseur est équipé d'un compresseur, d'une pompe à eau et de ventilateurs, le réfrigérant comprimé et l'huile à l'intérieur du compresseur sont un article dangereux avec possibilité d'explosion, il doit donc libérer le réfrigérant comprimé avant le transport. (Cela signifie que le refroidisseur d'eau ne contient pas de réfrigérant lorsque vous choisissez ce mode d'expédition. Une fois la machine arrivée à destination, vous devez ajouter du réfrigérant par des professionnels locaux. La compagnie aérienne nous demande également de fournir de nombreux documents pour prouver que le refroidisseur n'est pas un produit dangereux. Le coût du transport aérien est très élevé et peut être supérieur au coût du refroidisseur. La livraison par avion n'est donc pas le mode de transport recommandé à notre client.

2. Expédition par mer : le temps de transport est plus long que par voie aérienne, mais les frais de transport sont bon marché et il n'est pas nécessaire d'ajouter du réfrigérant une fois l'équipement arrivé à destination. Ce mode d'expédition est le mode de transport le plus approprié pour vous. pour livrer votre port local.

3.Si vous avez votre propre conteneur d'expédition chez votre autre fournisseur en Chine, nous pouvons vous aider à livrer la machine de refroidissement à votre fournisseur dans n'importe quelle ville de Chine.
