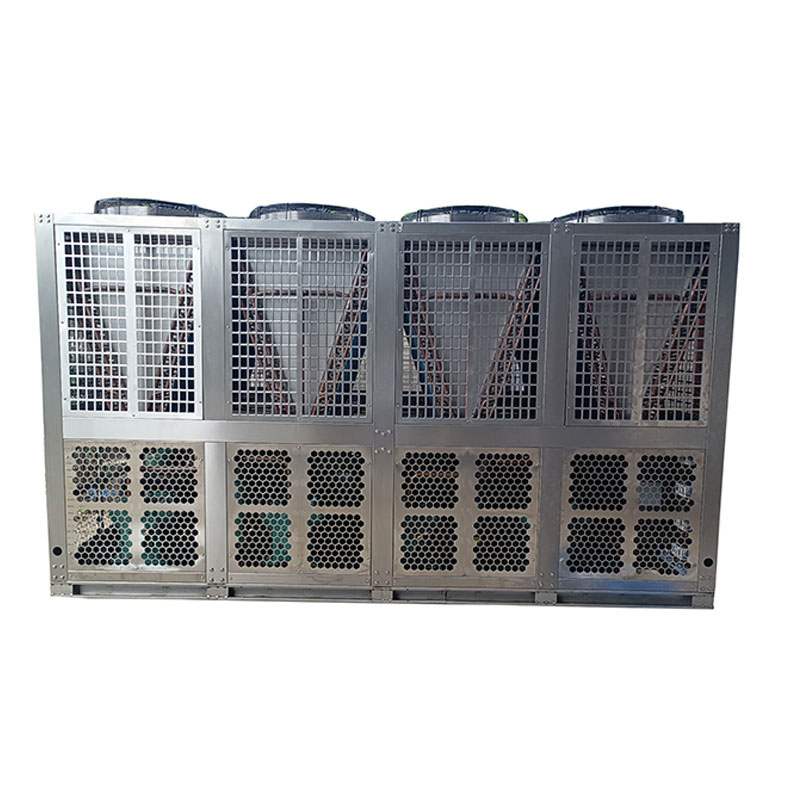

Refroidisseur d'eau refroidi par air en acier inoxydable

Refroidisseur d'eau refroidi par air en acier inoxydable

Refroidisseur d'eau refroidi par air en acier inoxydable aveccouvercle en acier inoxydablepour résister à la corrosion, un refroidisseur industriel refroidi par air utilise des ailettes en aluminium + un ventilateur comme condenseurs, il absorbe la chaleur de l'eau de traitement et la chaleur est ensuite transférée à l'air autour de l'unité de refroidissement. Il peut faire fonctionner une capacité de refroidissement de 1/2 HP à 200 HP, y compris un évaporateur à serpentin en acier inoxydable dans le réservoir d'eau (évaporateur à coque et tube/plaque en acier inoxydable en option), un condenseur refroidi par air/refroidi par eau, une pompe à eau en acier inoxydable, un panneau de commande et un dispositif de protection. Refroidisseurs d'eau refroidis par air en acier inoxydable sont largement utilisés dans le caoutchouc, les plastiques, le pétrole, les produits chimiques, l'électronique, la fabrication du papier, le textile, le brassage, les produits pharmaceutiques, l'alimentation, les machines, les boissons, le revêtement sous vide, la galvanoplastie, les laboratoires, la climatisation centrale et bien d'autres domaines. Il est également largement utilisé dans le refroidissement centralisé. Le refroidisseur d'eau refroidi par air en acier inoxydable Tongwei ne nécessite pas de tour de refroidissement, qui est facile à installer et à déplacer.

Le principe de fonctionnement du refroidisseur d'eau refroidi par air en acier inoxydable est le suivant : le compresseur aspire le gaz réfrigérant à basse température et basse pression après évaporation et réfrigération, puis le comprime en gaz à haute température et haute pression et l'envoie à le condenseur ; une fois que le gaz à haute pression et à haute température est refroidi par le condenseur, il se condense en un liquide à température normale et à haute pression ; le liquide à température normale et à haute pression s'écoule dans la dilatation thermique. Lorsque la vanne est fermée, elle est étranglée en vapeur humide à basse température et basse pression, s'écoule dans l'évaporateur, absorbe la chaleur de l'eau gelée dans l'évaporateur et abaisse la température de l'eau; le réfrigérant évaporé est aspiré dans le compresseur et répète le cycle de réfrigération suivant. La différence entre le refroidissement par air et le refroidissement par eau réside dans les différentes méthodes de dissipation thermique.

En tant que principal fabricant et fournisseur de refroidisseurs en acier inoxydable personnalisés en Chine, non seulement nous fournissons des machines de refroidissement de haute qualité, mais nous accordons également la priorité à un excellent service client. Un avantage majeur de notre Tongwei est que nos clients sont notre priorité absolue, ce qui nous distingue de nos concurrents. Notre équipe compétente se consacre à fournir un excellent service client et à votre satisfaction. Certains des principaux avantages que notre équipe offre à votre refroidisseur comprennent : Déballez, nettoyez et testez soigneusement chaque système de refroidissement avant l'expédition ; Effectuer des contrôles d'assurance qualité de routine sur chaque unité ; Expédiez uniquement des machines et des systèmes neufs à nos clients ; dépannez et résolvez les problèmes aussi rapidement et efficacement que possible. Contactez-nous dès aujourd'hui pour bénéficier de tous ces avantages exceptionnels avec votre refroidisseur d'eau industriel refroidi par air. Un membre de notre équipe se fera un plaisir de répondre à toutes vos questions et de discuter des spécifications techniques complètes. Nous avons hâte de travailler avec vous.

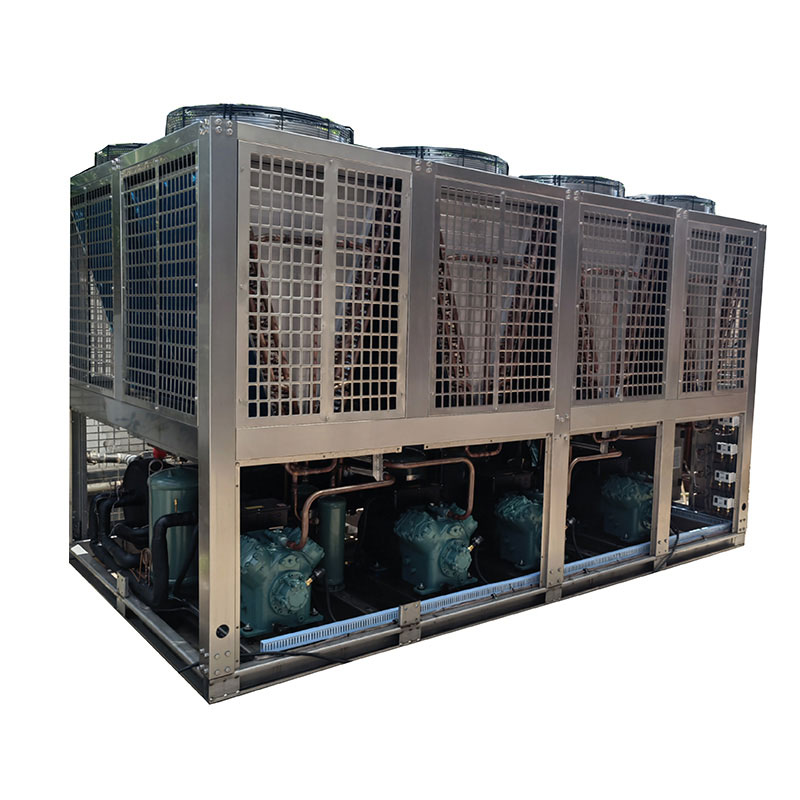

Refroidisseur en acier inoxydable refroidi par air

Spécifications techniques du refroidisseur d'eau refroidi par air en acier inoxydable

2. Caractéristiques du refroidisseur d'eau refroidi par air en acier inoxydable

 ▪ Capacité de refroidissement de 1/2 tonne à 200 tonnes sur un refroidisseur résistant à la corrosion avec couvercle en acier inoxydable refroidi par air

 ▪ Le compresseur est de haute qualité et de marque originale japonaisePanasonic, Danemark Danfoss, Taïwan (Hanbell)c'est complètement fiable et économe en énergie.

 ▪ Refroidisseur en acier inoxydable construit avec un réservoir d'eau en acier inoxydable, qui est un appareil ouvert. En raison de son type ouvert, il est beaucoup plus facile à entretenir et à nettoyer

 ▪ Échangeur de chaleur à plaques/coquilles et tubes brasés en option

 ▪ Chaque compresseur dispose d'un circuit frigorifique séparé.

 ▪ Des réfrigérants respectueux de l'environnement tels que R134A, R407C, R410A sont utilisés. Ils répondent aux exigences de température de réfrigération et de protection de l'environnement.

 ▪ Il s'agit d'avoir l'intégration de tous les équipements standards comme une pompe haute pression, une pompe en fer, une pompe en acier inoxydable pour traiter les différentes applications spécifiques.

 ▪ Plage de sélection de température : de l'eau de traitement refroidie entre -30°C et 30°C peut être fournie (les utilisateurs peuvent choisir différentes spécifications d'unité en fonction des différents besoins de production)

 ▪ Équipé de divers dispositifs de protection de sécurité, performances stables, faible bruit, longue durée de vie, opération simple ; L'interface homme-machine à écran LCD (sélection PLC) est adoptée, l'opération est simple et pratique et l'état de fonctionnement est clair en un coup d'œil.

 ▪ Installation simple et facile, faible coût de maintenance

Quels sont les principaux composants du refroidisseur d’eau refroidi par air en acier inoxydable ?

3.1 Compresseur

Le compresseur est l'élément clé du refroidisseur en acier inoxydable, car il produit des variations de pression pour remuer le réfrigérant.

Depuis2 tonnes à 50 tonnesrefroidisseur, qui est équipé d'un compresseur scroll de marque Panasonic/Danfoss, utilisant le réfrigérant R410A/R407C/R134a, cette compresse de marque est dotée d'une efficacité de réfrigération élevée, d'un faible bruit, d'une économie d'énergie, d'une protection de l'environnement et d'une durabilité, d'une sécurité et d'une stabilité.

Refroidisseur supérieur à 30 tonnes, qui utilisent la marque Hanbell Screw ou le compresseur à vis Bizter en option dépend de la capacité de réfrigération requise, utilisant le réfrigérant R407C, cette compresse de marque a une efficacité de réfrigération élevée, un faible bruit, une économie d'énergie, une protection de l'environnement et une durabilité, une sécurité et une stabilité.

Chaque compresseur à vis avec 4 étapes de contrôle de l'énergie 25 %-50 %-75 %-100 % pour garantir la stabilité de l'ensemble du refroidisseur à vis et garantir des performances de réfrigération élevées.

Compresseur Panasonic

Compresseur Danfoss

Compresseur à vis Hanbell

Compresseur à vis Bitzer

3.2 Évaporateur

L'évaporateur est un élément crucial du refroidisseur d'eau refroidi par air, car il est responsable de l'extraction de la chaleur du liquide refroidi. Il est situé entre le compresseur et le détendeur. Il existe trois types d'évaporateurs :évaporateur à serpentin dans le réservoir d'eau, évaporateur à calandre et à tubes, évaporateur à plaques en acier inoxydable 304SS.

Serpentin dans l'évaporateur du réservoir d'eau SS

Type de plaque SS + évaporateur de réservoir d'eau

Évaporateur à calandre et à tubes

3.3 Pompe à eau

La pompe à eau est conçue pour augmenter la pression et le débit de l'eau glacée dans un espace fermé.

La pompe à eau à pression d'eau pour le refroidisseur est d'environ 2 bars, mais si vous avez besoin d'une pression d'eau plus élevée, veuillez nous le dire lors de votre demande. Par exemple, lorsque vous utilisez des refroidisseurs pour refroidir la machine de soufflage de bouteilles, la pression de l'eau pour la pompe à eau a besoin d'environ 4 bar .

Pompe à eau

Pompe à eau haute pression

3.4 Condenseur

Le condenseur pour refroidisseur en acier inoxydable refroidi par air est équipé d'ailettes transversales efficaces et de tubes en cuivre filetés femelles pour une efficacité d'échange thermique élevée et une bonne stabilité. Sa fonction est de refroidir la vapeur réfrigérante libérée par le compresseur dans un liquide ou un gaz. mélange liquide.

Condenseur à ailettes + ventilateur en aluminium

3.5 Panneau de contrôle

Les refroidisseurs Tongwei utilisent un contrôleur de température numérique de précision, un port de communication RS485, qui peut effectuer une surveillance et un contrôle à distance. Opération simple, faible taux de défaillance, facteur de sécurité élevé, installation facile.

Panneau de contrôleur

Pièce de rechange pour refroidisseur en acier inoxydable

Quelle est la différence entre un refroidisseur industriel refroidi par air standard et un refroidisseur industriel refroidi par eau ?

Les refroidisseurs industriels refroidis par air et industriels refroidis par eau sont deux types de refroidisseurs utilisés pour les applications de refroidissement dans diverses industries.

La principale différence entre un refroidisseur industriel refroidi par air et un refroidisseur industriel refroidi par eau est le condenseur :

Le condenseur d'unrefroidisseur refroidi par air industrielest refroidi par l'air ambiant, dont la chaleur générée pendant le processus de refroidissement est dissipée dans l'air ambiant ;

Refroidisseur refroidi à l'eau industrielavec un condenseur de type eau à coque et tube qui est fixé à une tour de refroidissement et est généralement utilisé dans les installations moyennes et larges où l'eau est disponible. Ainsi, le refroidisseur industriel refroidi par eau doit être connecté à la tour de refroidissement par eau et à la pompe de refroidissement par eau à l'extérieur, l'installation est plus de problèmes que le refroidisseur à vis refroidi par air.

Mais si votre température ambiante est très élevée au-dessus de 50 ℃, nous vous suggérons d'utiliser un refroidisseur industriel refroidi par eau, car un refroidisseur industriel refroidi par air peut consommer plus d'énergie pour atteindre la même capacité de refroidissement en raison des limitations de l'air comme moyen d'échange thermique et du refroidissement industriel par eau. Le refroidisseur utilise une source d'eau constante pour une dissipation thermique plus stable et plus efficace. Ainsi, à température ambiante élevée, le refroidisseur industriel refroidi par eau est plus économe en énergie et constitue un meilleur choix pour votre application.

Refroidisseur refroidi par air standard de 20 HP

Refroidisseur refroidi à l'eau standard 20HP

Applications industrielles du refroidisseur d'eau refroidi par air en acier inoxydable ?

Les refroidisseurs en acier inoxydable sont un système de réfrigération très populaire qui peut fournir des sources de refroidissement par eau stables et fiables pour un usage industriel et commercial.

Les refroidisseurs portables sont également largement utilisés dans les laboratoires, l'industrie alimentaire, l'industrie chimique, etc.

6.1 Laboratoire

Les refroidisseurs en acier inoxydable sont également largement utilisés en laboratoire.

6.2 Industrie alimentaire

Les refroidisseurs en acier inoxydable sont importants dans l'industrie alimentaire pour maintenir le contrôle de la température, préserver la qualité, prendre en charge divers processus de production et se conformer aux réglementations.

Refroidisseur en acier inoxydable pour l'industrie alimentaire

6.3 Industrie chimique

L'industrie pharmaceutique prépare les médicaments en les traitant selon différents paramètres de chauffage et de refroidissement, car le mélange, l'extrusion, le mélange et les refroidisseurs portables sont des machines de refroidissement fournissant de l'eau de refroidissement à basse température, réduisant la température des machines chimiques et du traitement de refroidissement pharmaceutique.

Refroidisseur en acier inoxydable pour l'industrie chimique

Comment puis-je choisir le refroidisseur d'eau refroidi par air en acier inoxydable adapté à votre application ?

Il y aSIXspécifications importantes du refroidisseur que vous devez prendre en compte lorsque vous choisissez un refroidisseur pour votre application : la capacité de refroidissement du refroidisseur, la tension requise pour le fonctionnement, la puissance et le débit de la pompe associés (contactez-nous pour une sélection personnalisée), le réfrigérant et le type d'évaporateur.

7.1 Calculer la bonne capacité de refroidissement pour le refroidisseur

Les tailles des refroidisseurs sont traditionnellement répertoriées en fonction de Ton, KW, But/h, Kcal/h. Les tonnes ne font pas référence au poids réel du refroidisseur, mais plutôt à une référence historique à une époque où des blocs de glace étaient récoltés pour le refroidissement. Tout comme les moteurs sont encore mesurés en fonction de la « puissance », le terme « tonnes de réfrigération » est resté répandu :

1 KW=860 kcal/h ;

1 tonne = 3,517 kW ;

1 kW = 3 412 Btu/h ;

7.2 Types de systèmes de refroidissement en acier inoxydable ?

Il existe deux types de refroidisseur :Refroidisseur en acier inoxydable refroidi par airetRefroidisseur en acier inoxydable refroidi à l'eau.

Le refroidisseur refroidi par eau nécessite une tour de refroidissement par eau et une pompe de refroidissement par eau séparées. Si vous n'avez pas de tour de refroidissement par eau existante, nous vous suggérons d'utiliser un refroidisseur refroidi par air ; Mais si votre température ambiante est très élevée au-dessus de 55 ℃, nous vous suggérons d'utiliser un refroidisseur refroidi par eau, car il est plus facile de dissiper la chaleur pour un refroidisseur refroidi par eau avec tour de refroidissement par eau.

Mais la plupart des clients utilisent un refroidisseur en acier inoxydable refroidi par air, qui est plus facile à installer et permet d'économiser de l'espace.

7.3 Puissance

Différents pays et régions ont des normes différentes pour l'électricité industrielle, les alimentations courantes sont208-230 V, 380-420 V, 440-480 V, 50 Hz ou 60 Hz, 3 phases.

Aux Philippines, l'alimentation est de 220 V 60 Hz 3PH, 380 V 60 Hz 3PH, 460 V 60 Hz 3PH ;

à Singapour et en Malaisie, l'alimentation est de 415 V 50 Hz 3PH ;

au Mexique, l'alimentation est de 220 V 60 Hz 3PH ;

Aux États-Unis, l'alimentation est de 208 V 60 Hz 3PH, 575 V 60 Hz 3PH, 480 V 60 Hz 3PH, etc.

7.4 Pompe à eau

Lorsque vous décidez de la capacité/tonnage du refroidisseur, nous vous recommanderons la pompe appropriée en KW, dont la pompe à eau standard est d'environ 2 bars. Si vous avez besoin d'une pression d'eau plus élevée, veuillez nous contacter lors de votre demande.

7.5 Réfrigérant

R22, R410A, R407C, R404A, R134A sont des choix facultatifs.

R22 : bon effet rafraîchissant, mais le R22 est considéré comme un puissant gaz à effet de serre, il est donc interdit dans la plupart des pays.

R410A : respectueux de l'environnement, le R-410A a remplacé le R-22 en tant que réfrigérant préféré pour une utilisation dans les climatiseurs résidentiels et commerciaux au Japon, en Europe et aux États-Unis. Le R-410A fonctionne à des pressions plus élevées que les autres réfrigérants.

R407C : un bon remplacement du R22, bon effet de refroidissement.

R404A : convient aux applications nécessitant une basse température (inférieure à -10°c).

R134A : un gaz ininflammable utilisé principalement comme réfrigérant « haute température », adapté aux refroidisseurs à air fonctionnant à une température ambiante élevée supérieure à 50 ℃.

7.6 Choix de l'évaporateur

Les refroidisseurs ont généralement deux types d'évaporateurs : l'un estserpentin dans l'évaporateur du réservoir d'eau, l'autre estévaporateur à calandre et à tubes avec réservoir tampon.

Évaporateur à serpentin et à réservoir, doté d'un réservoir de stockage d'eau intégré pour une utilisation plus pratique, il n'y a donc pas besoin de réservoirs tampons supplémentaires. C'est également notre évaporateur standard pour refroidisseur, si vous n'avez pas de réservoir tampon, nous utilisons simplement cet évaporateur pour votre refroidisseur.

Mais il a une capacité limitée et ne convient pas aux applications nécessitant des besoins en eau glacée plus importants. La capacité du réservoir externe peut être personnalisée en fonction des besoins spécifiques.

Il peut amortir une charge thermique plus importante et stocker plus d’eau réfrigérée, mais l’installation sera plus fastidieuse.

Mode d'expédition du refroidisseur résistant à la corrosion refroidi par air avec couvercle en acier inoxydable

En tant que fournisseur et exportateur professionnel de refroidisseurs personnalisés, nous avons notre propre transitaire pour organiser l'expédition. Notre machine de refroidissement est dotée d'un emballage en contreplaqué, qui évite les dommages pendant le transport et répond aux normes d'exportation. Il existe trois façons de livrer votre unité de refroidissement :

1. Expédié par avion : comme le refroidisseur est équipé d'un compresseur, d'une pompe à eau et de ventilateurs, le réfrigérant comprimé et l'huile à l'intérieur du compresseur sont un article dangereux avec possibilité d'explosion, il doit donc libérer le réfrigérant comprimé avant le transport. (Cela signifie que le refroidisseur d'eau ne contient pas de réfrigérant lorsque vous choisissez ce mode d'expédition. Une fois la machine arrivée à destination, vous devez ajouter du réfrigérant par des professionnels locaux. La compagnie aérienne nous demande également de fournir de nombreux documents pour prouver que le refroidisseur n'est pas un produit dangereux. Le coût du transport aérien est très élevé et peut être supérieur au coût du refroidisseur. La livraison par avion n'est donc pas le mode de transport recommandé à notre client.

2. Expédition par mer : le temps de transport est plus long que par voie aérienne, mais les frais de transport sont bon marché et il n'est pas nécessaire d'ajouter du réfrigérant une fois l'équipement arrivé à destination. Ce mode d'expédition est le mode de transport le plus approprié pour vous. pour livrer votre port local.

3.Si vous avez votre propre conteneur d'expédition chez votre autre fournisseur en Chine, nous pouvons vous aider à livrer la machine de refroidissement à votre fournisseur dans n'importe quelle ville de Chine.
