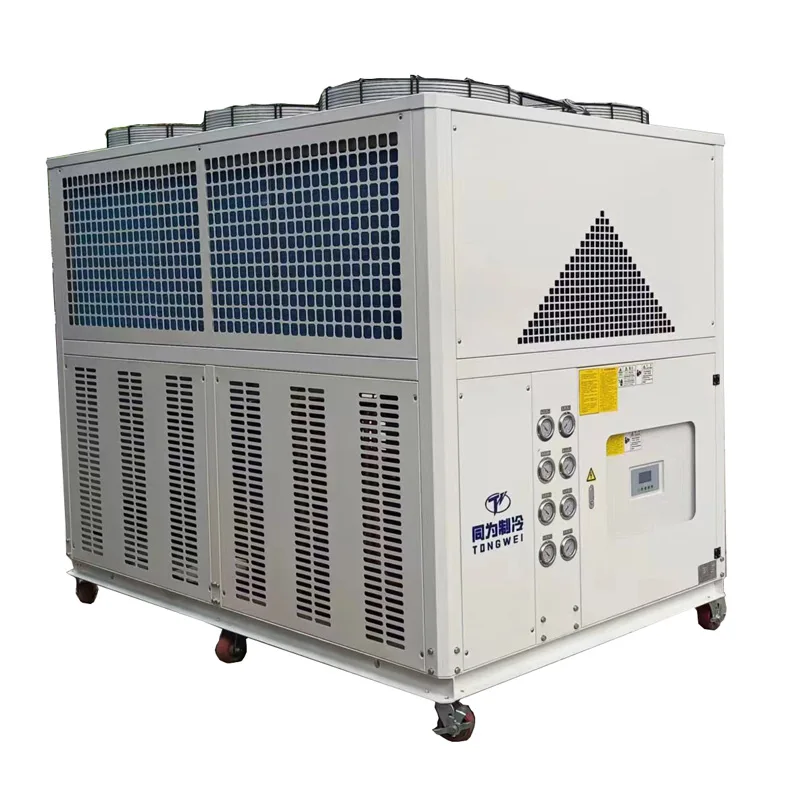

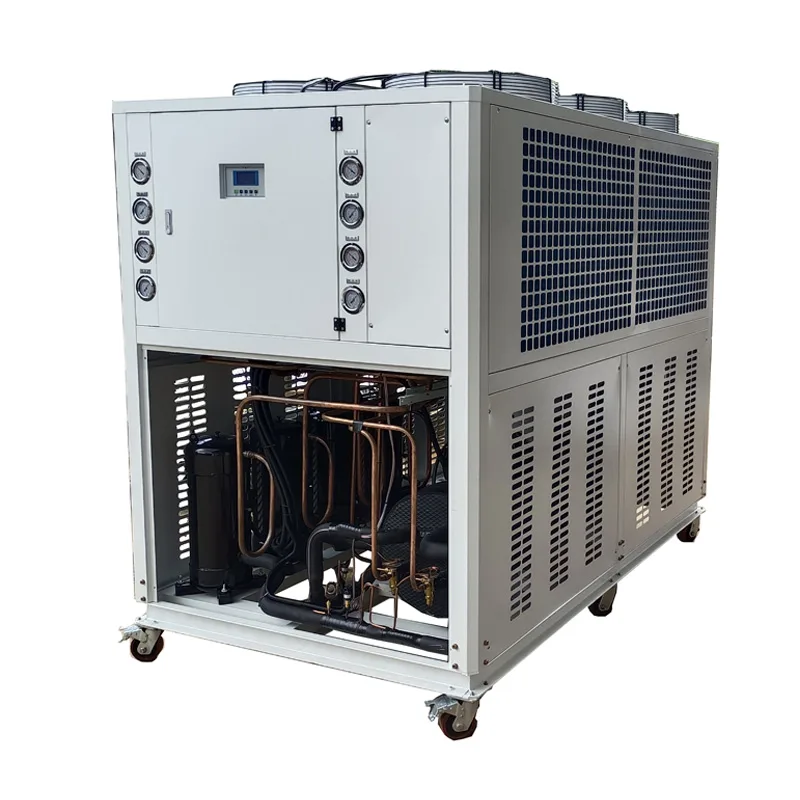

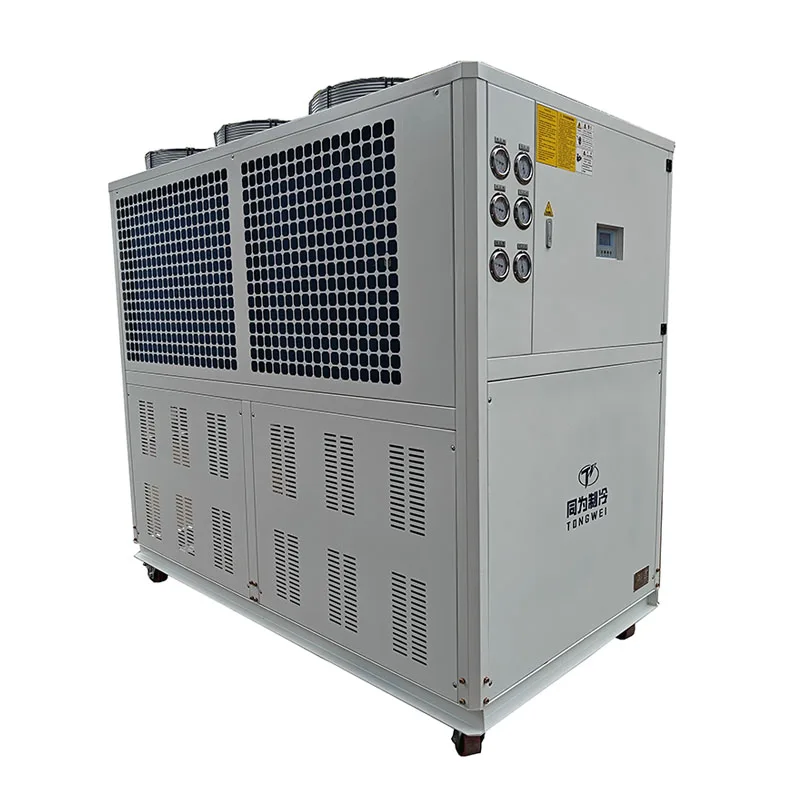

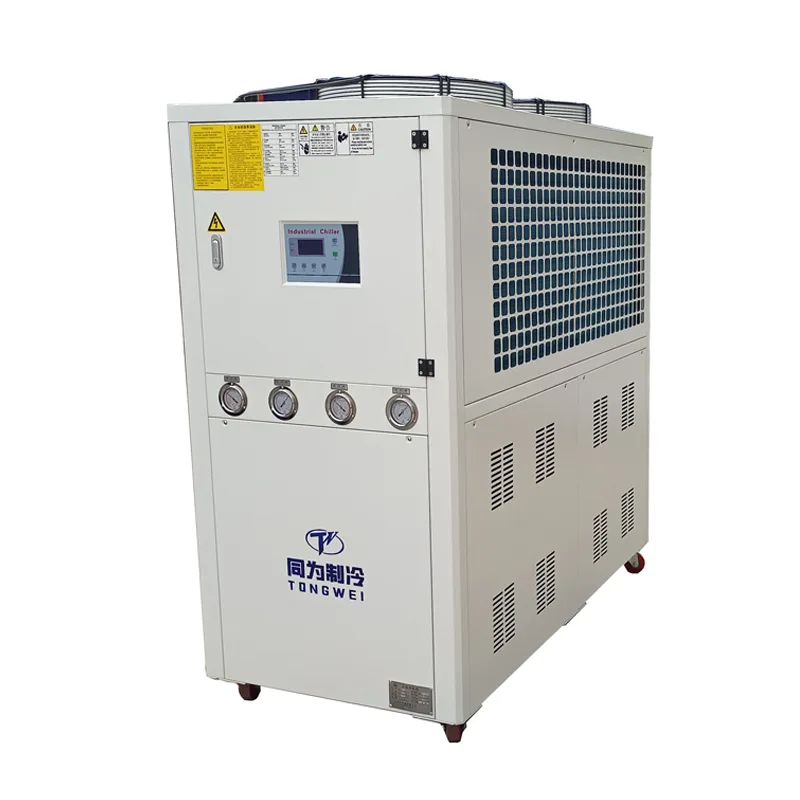

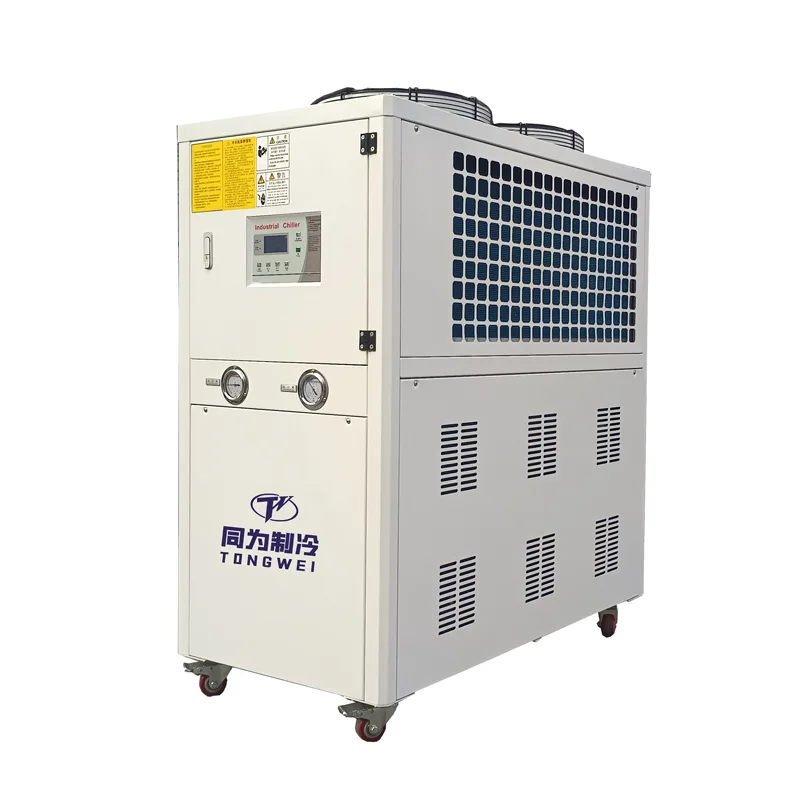

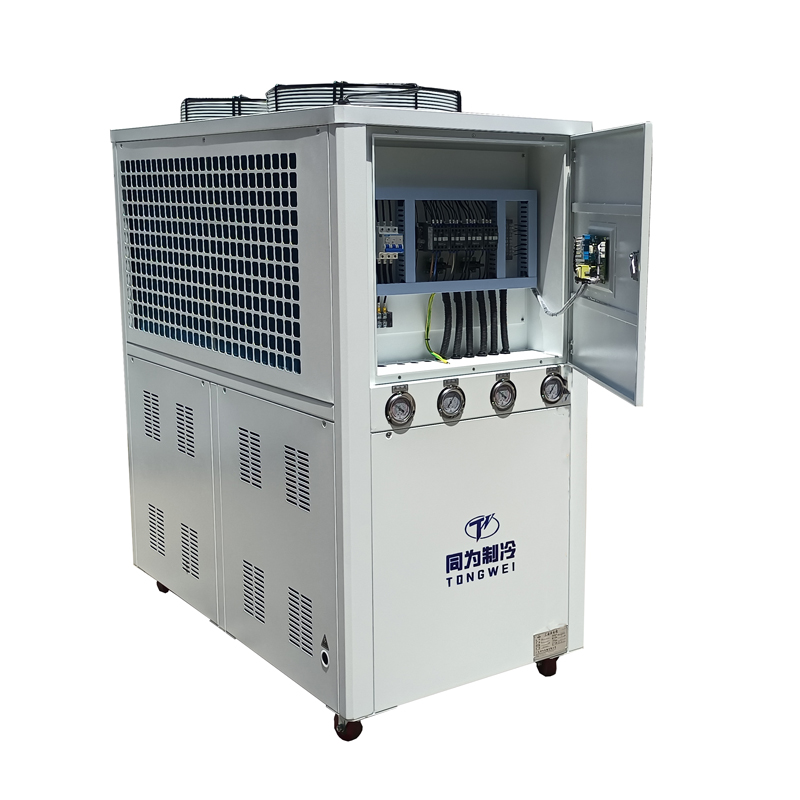

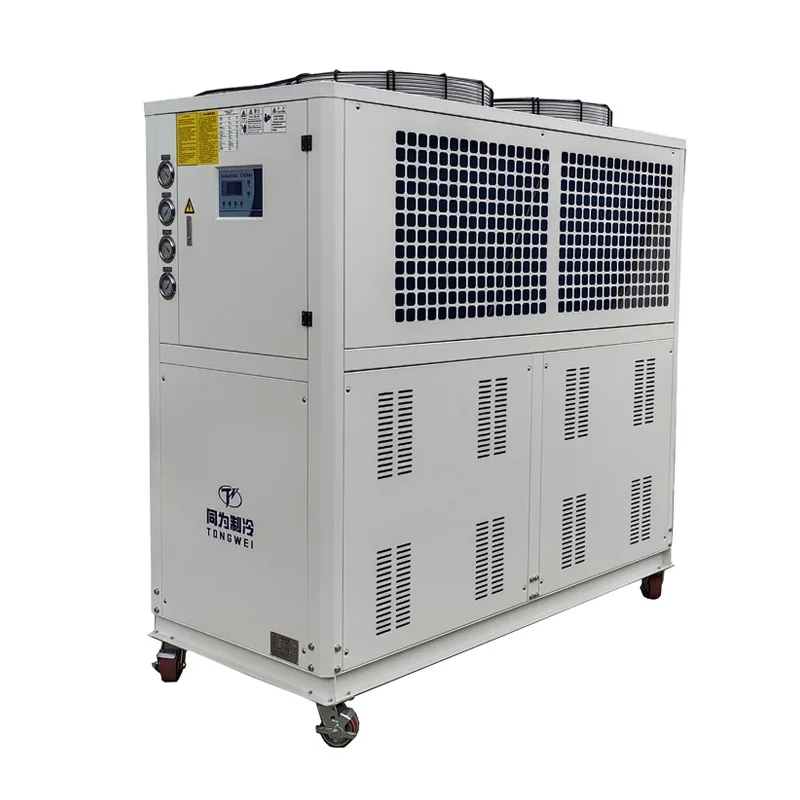

Refroidisseur à spirale emballé refroidi par air 10HP

Le refroidisseur à spirale emballé refroidi par air de 10 HP est également appelé refroidisseur d'eau industriel de 10 tonnes ou 35 kW. Ces refroidisseurs d'air dissipent la chaleur du système directement dans l'air ambiant. Ils utilisent des serpentins de ventilateur et de condenseur pour obtenir un effet de refroidissement plus élevé, qu'il n'est pas nécessaire de connecter à la tour de refroidissement par eau à l'extérieur, vous n'avez donc pas à vous soucier des coûts élevés de l'eau et de la tour de refroidissement. Plus important encore, ce refroidisseur à spirale emballé refroidi par air de 10 CV réduit les coûts d'installation initiaux.

Pour un refroidissement et un transfert de chaleur efficaces, les refroidisseurs à spirale emballés refroidis par air Tongwei 10HP 10Ton utilisent des ventilateurs centrifuges. Ces ventilateurs garantissent un flux d'air puissant dans les serpentins du refroidisseur pour un effet de refroidissement maximal.

De plus, nos refroidisseurs scroll refroidis par air sont dotés de serpentins de condenseur en cuivre. Ces serpentins de refroidissement sont résistants à la corrosion et garantissent un transfert de chaleur 2 fois plus rapide que les serpentins traditionnels en aluminium.  Ces serpentins prolongent la durée de vie du refroidisseur, ce qui réduit les coûts totaux de possession, tout en garantissant un transfert de chaleur efficace.

Si vous recherchez des refroidisseurs scroll emballés refroidis par air entièrement assemblés dans notre usine de Tongwei en Chine, alors c'est la meilleure conception pour vos applications dans l'industrie du plastique, chimique, alimentaire ou des boissons.

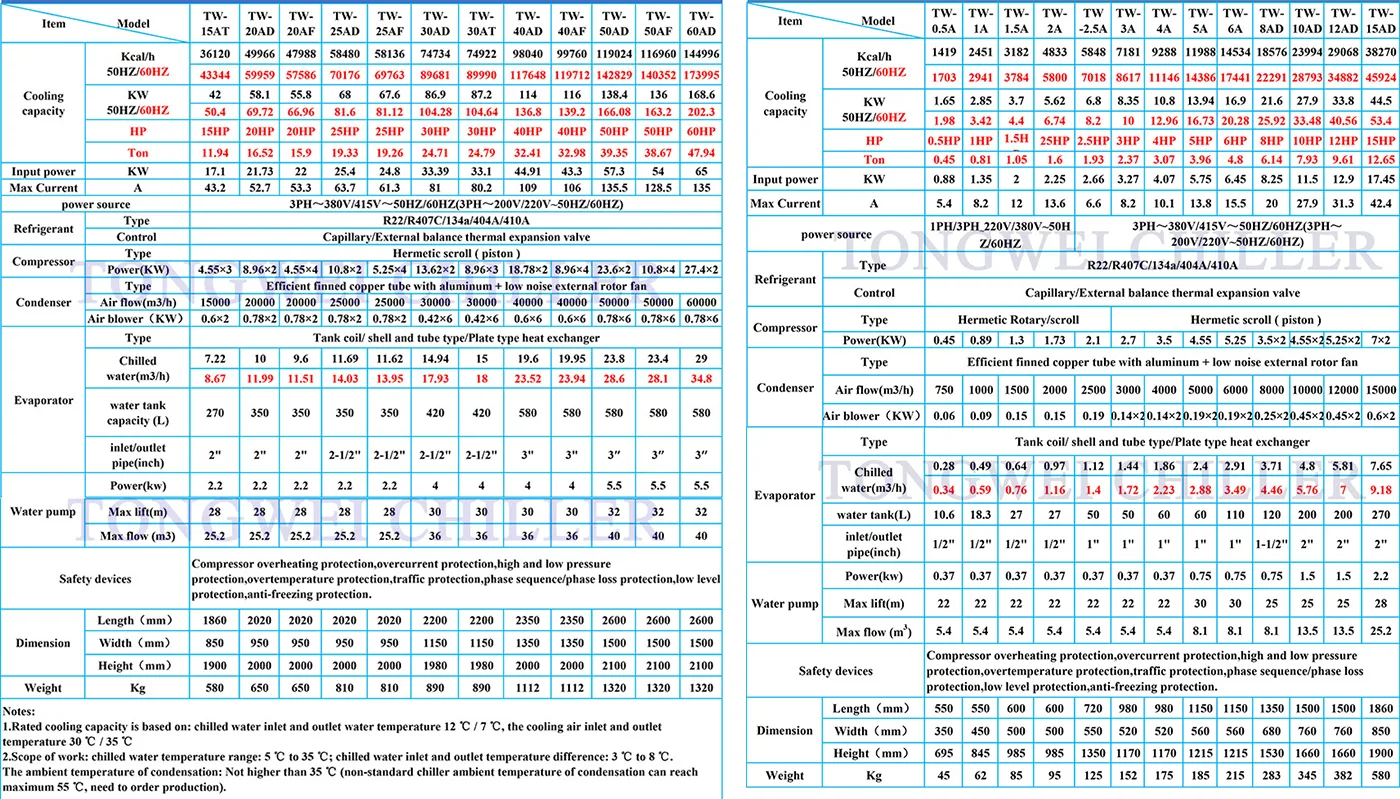

Spécifications techniques du refroidisseur à spirale emballé refroidi par air

Caractéristiques du refroidisseur à spirale emballé refroidi par air

» Capacité de refroidissement standard du refroidisseur à spirale emballé refroidi par air disponible de 1/2 tonne à 60 tonnes

»Plage de température de -25°C à 25°C

»Contrôle de la température à 0,5°F près

» Bobine SS dans le réservoir d'eau, coque et tube ou évaporateur à plaques brasées SS en option. L'évaporateur à plaques offre une grande surface de transfert de chaleur, une faible perte de pression du liquide de refroidissement et une conception compacte.

»Alimentation triphasée 208-570V 60HZ personnalisée pour les clients des États-Unis, des Philippines, du Mexique et du Pérou

»Le réfrigérant écologique R410A /R407c garantit le respect des normes environnementales mondiales.

» Construit avec de l'eau en acier inoxydable et une pompe à eau à l'intérieur

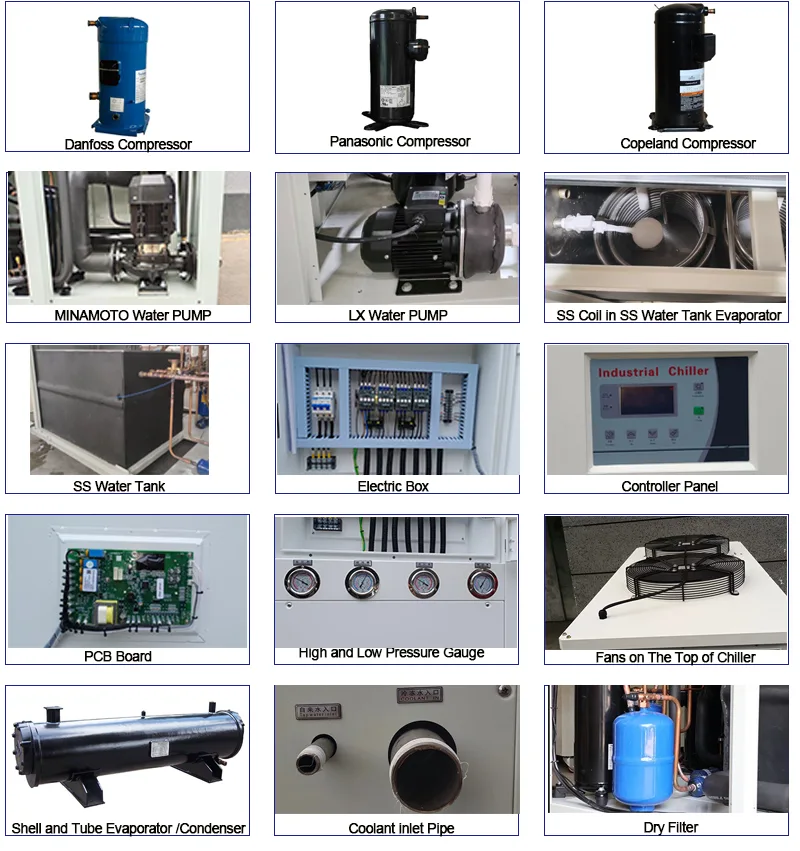

Pièce de rechange pour refroidisseur à spirale emballé refroidi par air

Comment puis-je choisir le refroidisseur à spirale emballé refroidi par air adapté à votre application ?

Il y a cinq spécifications importantes du refroidisseur que vous devez prendre en compte lorsque vous choisissez un refroidisseur à spirale emballé refroidi par air pour votre application : la capacité de refroidissement du refroidisseur, la tension requise pour le fonctionnement, la puissance et le débit de la pompe associés (contactez-nous pour une sélection personnalisée), le réfrigérant et le type d'évaporateur.

Calculer la bonne capacité de refroidissement pour le refroidisseur

L’une des questions les plus fréquentes demande comment connaître la capacité de refroidissement des refroidisseurs.  Nous utilisons KW, Ton, But/h, Kcal/h pour choisir la capacité de refroidissement du refroidisseur : 1 KW=860 kcal/h ;  1 tonne = 3,517 kW ;

1 kW = 3 412 Btu/h ;

Il existe également une formule pour calculer la capacité de refroidissement d'un refroidisseur :.

Capacité de refroidissement (kw) = débit (m3/h) * changement de température (T1-T2)/0,86

Charge thermique = C (chaleur spécifique)* M (sortie de qualité par heure)* Changement de température (T1-T2)

Surdimensionner le refroidisseur de 20 % Taille idéale en KW = KW x 1,2

Noté : T1 : Température de l'eau entrante (℃)      T2 : Température de l'eau réfrigérée requise (℃)

Par exemple, quelle taille de refroidisseur est nécessaire pour refroidir 10 m³ d’eau de 35°c à 15°c en 1 heure ?

Différentiel de température = 35℃-15℃=20℃

Débit d'eau = 10 m³/heure

Capacité de refroidissement en KW = 10 x 20 ÷ 0,86 = 232 KW

Surdimensionner le refroidisseur = 232 x 1,2 = 278,4 kW

Une capacité de refroidissement de 278,4 kW pour le refroidisseur est requise.

Pouvoir

Différents pays et régions ont des normes différentes pour l'électricité industrielle, les alimentations courantes sont 208-230 V, 380-420 V, 440-480 V, 50 Hz ou 60 Hz, triphasé.

Aux Philippines, l'alimentation est de 220 V 60 Hz 3PH, 380 V 60 Hz 3PH, 460 V 60 Hz 3PH ;

à Singapour et en Malaisie, l'alimentation est de 415 V 50 Hz 3PH ;

au Mexique, l'alimentation est de 220 V 60 Hz 3PH ;

Aux États-Unis, l'alimentation est de 208 V 60 Hz 3PH, 575 V 60 Hz 3PH, 480 V 60 Hz 3PH, etc.

Pompe à eau

Lorsque vous décidez de la capacité/tonnage du refroidisseur, nous vous recommanderons la pompe appropriée en KW, dont la pompe à eau standard est d'environ 2 bars. Si vous avez besoin d'une pression d'eau plus élevée, veuillez nous contacter lors de votre demande.

Réfrigérant

R22, R410A, R407C, R404A, R134A sont des choix facultatifs.

R22 : bon effet rafraîchissant, mais le R22 est considéré comme un puissant gaz à effet de serre, il est donc interdit dans la plupart des pays.

R410A : respectueux de l'environnement, le R-410A a remplacé le R-22 en tant que réfrigérant préféré pour une utilisation dans les climatiseurs résidentiels et commerciaux au Japon, en Europe et aux États-Unis. Le R-410A fonctionne à des pressions plus élevées que les autres réfrigérants.

R407C : un bon remplacement du R22, bon effet de refroidissement.

R404A : convient aux applications nécessitant une basse température (inférieure à -10°c).

R134A : un gaz ininflammable utilisé principalement comme réfrigérant « haute température », adapté aux refroidisseurs à air fonctionnant à une température ambiante élevée supérieure à 50 ℃.

Évaporateur Choisir

Les refroidisseurs ont généralement deux types d'évaporateurs : l'un est un évaporateur à serpentin dans un réservoir d'eau, l'autre est un évaporateur à calandre et à tubes.

Évaporateur à serpentin et à réservoir, doté d'un réservoir de stockage d'eau intégré pour une utilisation plus pratique, il n'y a donc pas besoin de réservoirs tampons supplémentaires. C'est également notre évaporateur standard pour refroidisseur, si vous n'avez pas de réservoir tampon, nous utilisons simplement cet évaporateur pour votre refroidisseur.

Évaporateur de type calandre et tube, qui nécessite un réservoir tampon d'eau supplémentaire pour le raccordement.

Quels sont les avantages de l’utilisation d’un refroidisseur à spirale emballé refroidi par air ?

Installation facile

Contrairement aux refroidisseurs à spirales emballés refroidis à l'eau, un refroidisseur emballé refroidi par air ne nécessite généralement pas de tour de refroidissement à eau pour fonctionner, vous utilisez simplement des tuyaux pour vous connecter à votre machine pour l'utiliser. Il en résulte une structure plus simple et une installation plus facile pour vous, permettant un déploiement rapide.

Entretien simple

Cette conception simple facilite la maintenance ultérieure. Vous n’aurez pas besoin d’inspections fréquentes du système d’eau de refroidissement ni de remplacements, cela vous permettra également d’économiser sur les coûts de maintenance.

Large application

Franchement, les refroidisseurs Scroll emballés refroidis par air ne fonctionnent pas entièrement sans eau, ils n’en nécessitent qu’une quantité minime. Par conséquent, même dans les régions arides ou rares en eau, les refroidisseurs à spirale refroidis par air offrent des performances de refroidissement exceptionnelles. Leur encombrement est plus petit que celui des modèles refroidis à l'eau et offre une plus grande flexibilité dans la sélection des emplacements d'installation.

Comment installer un refroidisseur à spirale emballé refroidi par air ?

Tout d’abord, vous devez trouver un emplacement approprié pour installer un refroidisseur à spirale emballé refroidi par air. Cet emplacement doit non seulement disposer de suffisamment d'espace, mais également permettre une ventilation et une dissipation thermique adéquates autour de l'unité.

Si le refroidisseur est placé directement contre les murs de tous les côtés, cela peut entraîner une mauvaise dissipation de la chaleur, entraînant une surchauffe et des dysfonctionnements potentiels. Ensuite, vous pouvez connecter les tuyaux nécessaires, comme sécuriser l'emplacement de l'alimentation électrique et connecter les conduites d'eau. Pour garantir des performances optimales de l'équipement, vous pouvez également remplir le système avec une quantité appropriée d'eau en circulation pour garantir un débit d'eau plus fluide pendant le fonctionnement.

Pourquoi choisir Tongwei comme fournisseur de refroidisseurs à spirale emballés refroidis par air ?

Taille du refroidisseur personnalisée

qu'il s'agisse d'un refroidisseur à spirale emballé refroidi par air portable, compact, grand ou petit, nous pouvons les concevoir sur mesure en fonction de vos besoins. peu importe le nombre de /KW/tonnes de refroidisseur dont vous avez besoin, nous pouvons vous proposer la meilleure solution.

Types de refroidisseurs personnalisés

Tongwei propose des refroidisseurs à spirale emballés de différents types de réfrigération, y compris, mais sans s'y limiter, des refroidisseurs refroidis par air et des refroidisseurs refroidis par eau, quel que soit le type de compresseur de réfrigération, nous pouvons le concevoir en fonction de vos besoins.

Plage de température de l'eau personnalisée

Tongwei peut créer une solution personnalisée pour des températures de stabilité de -40℃ à 35℃ ±0,1°C. Plages de température personnalisées pour des industries spécifiques.

Tension du refroidisseur personnalisée

Personnalisez la tension et la phase du refroidisseur en fonction de vos besoins. En option 220 V/60 HZ, 380 V/50 HZ, 400-415 V/50 HZ, 460 V/60 HZ, 440 V~480 V/60 HZ, etc. pour différents pays.

Assistance technique 24h/24 et 7j/7

Croyez que nous serons toujours à vos côtés. Que vous ayez une question ou besoin d'un devis, il y a toujours quelqu'un qui répond au téléphone 24 heures sur 24. Notre équipe de service après-vente fournit une assistance à vie pour le dépannage et la maintenance. Si la pièce de rechange du refroidisseur est cassée, Tongwei la fournira pour la remplacer.

Devis rapide

Obtenez un devis pour votre projet dès aujourd'hui ! Nous fournissons généralement un devis personnalisé dans les 2 heures.

Machine de refroidissement durable et fiable et prix compétitif

Nos refroidisseurs d'eau portables à recirculation sont fabriqués à partir de matériaux de haute qualité et nous offrons une garantie compétitive sur tous les refroidisseurs industriels.

Mode d'expédition du refroidisseur à spirale emballé refroidi par air

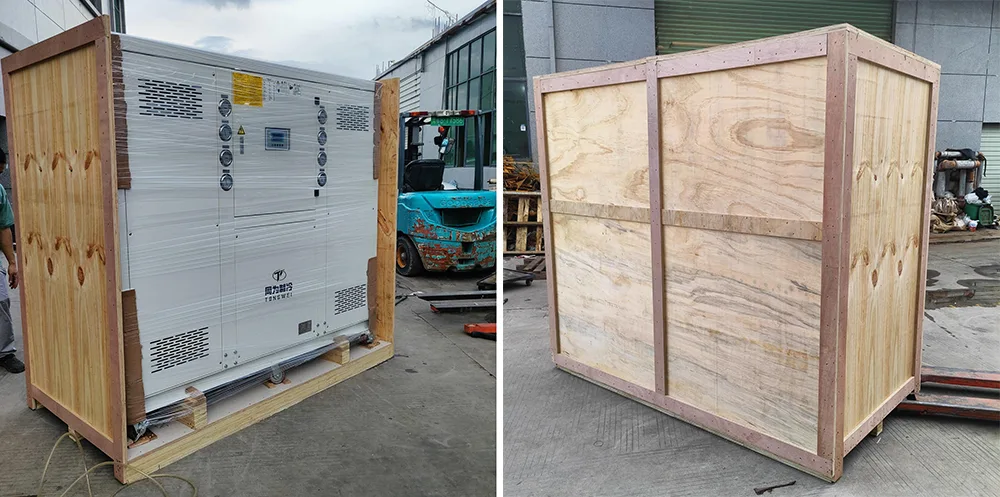

En tant que fournisseur et exportateur professionnel de refroidisseurs d'eau industriels, nous avons notre propre transitaire pour organiser l'expédition. Notre machine de refroidissement est dotée d'un emballage en contreplaqué, qui évite les dommages pendant le transport et répond aux normes d'exportation. Il existe trois façons de livrer votre unité de refroidissement :

1. Expédié par avion : comme le refroidisseur est équipé d'un compresseur, d'une pompe à eau et de ventilateurs, le réfrigérant comprimé et l'huile à l'intérieur du compresseur sont un article dangereux avec possibilité d'explosion, il doit donc libérer le réfrigérant comprimé avant le transport. (Cela signifie que le refroidisseur d'eau sans réfrigérant lorsque vous choisissez ce mode d'expédition. Une fois la machine arrivée à votre destination, vous devez ajouter du réfrigérant par des professionnels locaux. La compagnie aérienne nous demande également de fournir de nombreux documents pour prouver que le refroidisseur n'est pas un produit dangereux. Le coût du fret aérien est très élevé et peut être supérieur au coût du refroidisseur. Par conséquent, la livraison par avion n'est pas le mode de transport recommandé à notre client.

2. Expédition par mer : le temps de transport est plus long que par voie aérienne, mais les frais de transport sont bon marché et il n'est pas nécessaire d'ajouter du réfrigérant une fois l'équipement arrivé à destination. Ce mode d'expédition est le mode de transport le plus approprié pour vous permettre de livrer votre port local.

3.Si vous avez votre propre conteneur d'expédition chez votre autre fournisseur en Chine, nous pouvons vous aider à livrer le refroidisseur à votre fournisseur dans n'importe quelle ville de Chine.
