Le refroidisseur portable pour la machine de formage sous vide est également le refroidissement de formage de formage sous vide d'appel ou le système de refroidissement sous vide, qui a conçu une machine de réfrigération spécialement conçue pour produire un effet de refroidissement en libérant la chaleur à partir du processus de formation de vide.
Les refroidisseurs de formation sous vide fonctionnent en faisant circuler le liquide de refroidissement à travers le côté froid du système d'eau de processus, en éliminant l'excès de chaleur du moule et en transférant la chaleur vers l'environnement environnant. Lorsqu'il s'agit de refroidir votre processus de formation de vide, la qualité et la fiabilité devraient être vos considérations les plus élevées lors du choix du bon refroidisseur de formage à vide.
Des refroidisseurs portables pour la machine de formation sous vide conçue et fabriquée par Tongwei sont en compresseur de défilement / vis, un condenseur refroidi à l'air / aquarelle, une bobine en acier inoxydable dans l'évaporateur du réservoir d'eau (coquille et tube pour l'option, une phase inverse de puissance, un microprocesseur, une pompe à eau et des appareils de protection, etc. Utilisation, nos refroidisseurs sont livrés avec une large gamme de températures de refroidissement de 5 ℃ à 25 ℃.
En tant que fabricant et fournisseur professionnel de refroidisseur à vide, Tongwei a exporté des milliers de refroidisseurs d'eau de haute qualité et de refroidisseurs portables vers les Philippines, l'Australie, la Nouvelle-Zélande, la Malaisie, la Singapour, l'Indonésie, le Chili, le Mexique, le Brésil, l'Argentine, la Colombie Solution de refroidissement pour toutes vos machines en plastique,Contactez-nousAujourd'hui pour obtenir tous ces grands avantages avec votre refroidisseur de formage d'aspirateur portable industriel. Nos personnes expérimentées en ingénierie et en vendeurs vous aideront à déterminer la taille du refroidisseur, la capacité de refroidissement et la configuration d'un refroidisseur approprié pour répondre aux exigences de votre application. Nous sommes impatients de travailler avec vous.

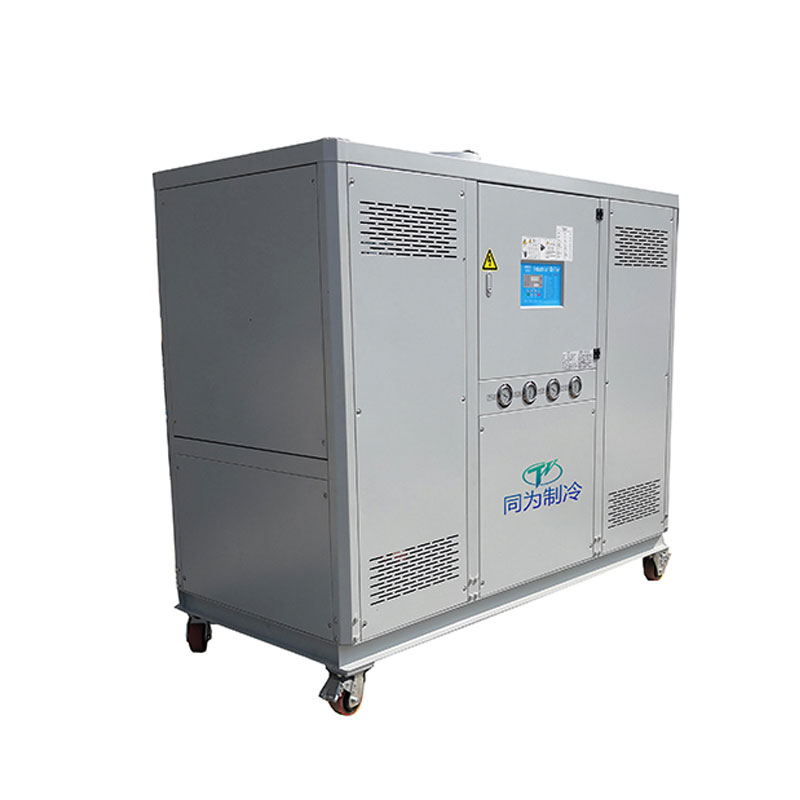

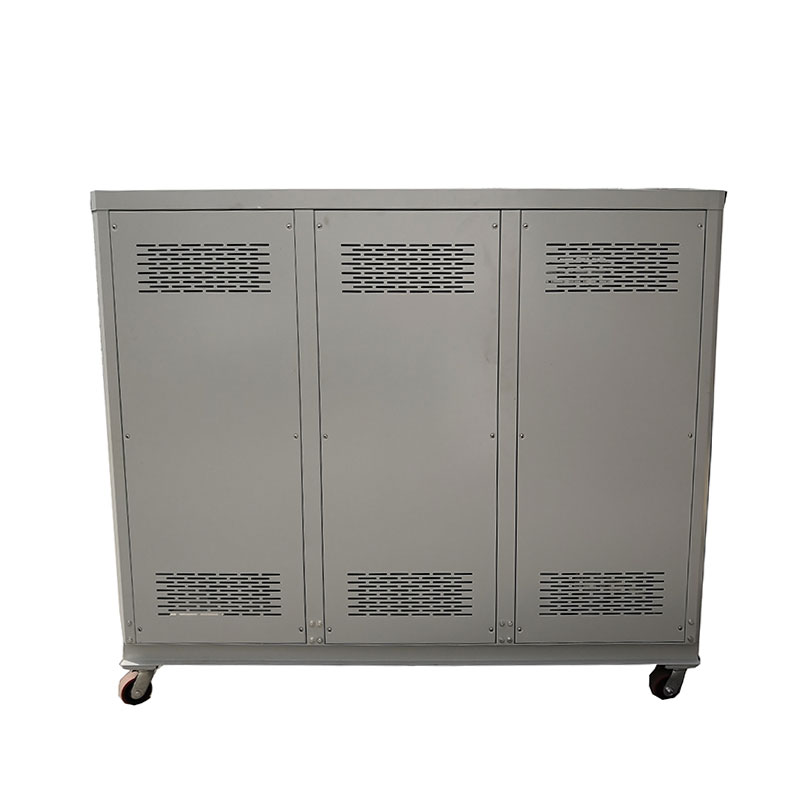

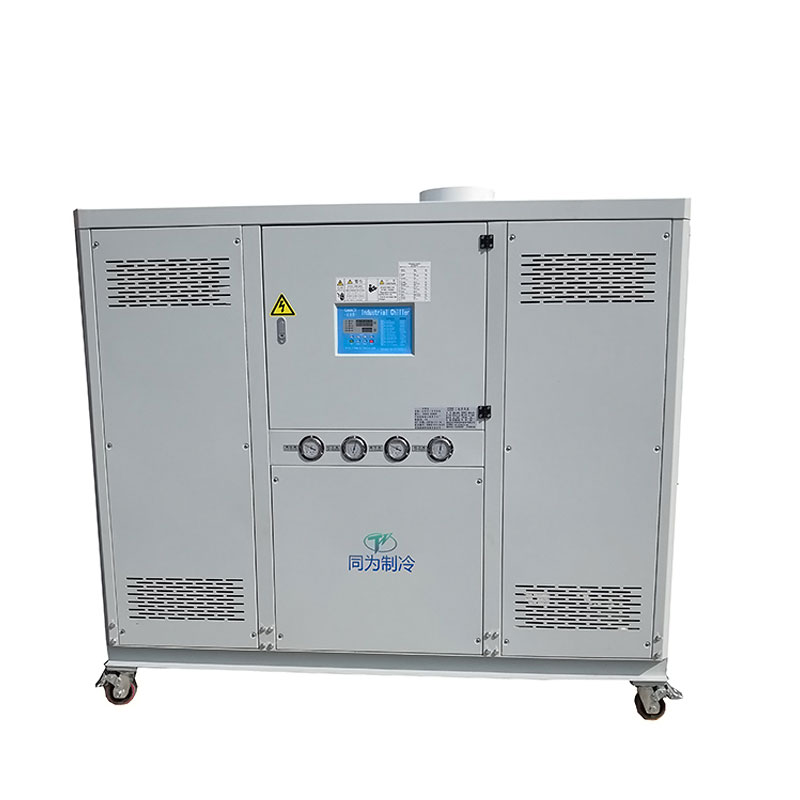

Refroidisseur portable refroidi
Série TW-W Portable paramètres techniques de refroidissement refroidi par eau | |||||||||||
Élément de modèle | TW-3W | TW-4W | TW-5W | Tw-6w | Tw-8wd | TW-10WD | Tw-12wd | TW-15WD | TW-15WT | Tw-20wd | |
Refroidissement capacité |
kcal / h 50Hz / 60Hz |
8170 | 11266 | 14018 | 16340 | 22532 | 28036 | 32680 | 43172 | 42140 | 56760 |
9804 | 13519 | 16822 | 19608 | 27038 | 33643 | 39216 | 51806 | 50568 | 68112 | ||
Kw 50Hz / 60Hz |
9.5 | 13.1 | 16.3 | 19 | 26.2 | 32.6 | 38 | 50.2 | 49 | 66 | |
11.4 | 15.72 | 19.56 | 22.8 | 31.44 | 39.12 | 45.6 | 60.24 | 58.8 | 79.2 | ||
Puissance d'entrée | Kw | 3.07 | 3.87 | 5.3 | 5.95 | 7.75 | 10.6 | 11.9 | 16.25 | 15.85 | 19.71 |
Courant maximum | A | 7.5 | 9.4 | 12.9 | 14.4 | 18,8 | 25.7 | 28.9 | 39.4 | 38.2 | 47.8 |
source d'énergie | 3ph ~ 380V / 415V ~ 50Hz / 60Hz (3ph ~ 200V / 220V ~ 50Hz / 60Hz) | ||||||||||
Réfrigérant | Taper | R22 / R407C / 134A / 404A / 410A | |||||||||
Contrôle | Soupape de dilve de dilatation thermique du solde capillaire / externe | ||||||||||
Compresseur | Taper | Hermetic Scroll (Piston) | |||||||||
Power (KW) | 2.7 | 3.5 | 4.55 | 5.2 | 3,5 × 2 | 4,55 × 2 | 5,2 × 2 | 7 × 2 | 4,55 × 3 | 8,96 × 2 | |
Condenseur | Taper | coquille et tube | |||||||||
Eau de refroidissement Volume (M3 / H) |
2.1 | 2.9 | 3.6 | 4.2 | 5.7 | 7.1 | 8.3 | 11 | 10.8 | 14.4 | |
2.4 | 3.3 | 4.1 | 4.8 | 6.6 | 8.3 | 9.6 | 12.8 | 12.5 | 16.7 | ||
Connexion du tuyau (pouce) | 1 1/2 " | 1 1/2 " | 1 1/2 " | 1 1/2 " | 1 1/2 " | 1 1/2 " | 1 1/2 " | 2 " | 2 " | 2 " | |
Évaporateur | Taper | Réservoir avec bobine / coquille de cooper et tube / échangeur de chaleur plaque | |||||||||
Eau réfrigérée Volume ((M3 / H) |
1.63 | 2.25 | 2.8 | 3.27 | 4.5 | 5.6 | 6.53 | 8.63 | 8.43 | 11.35 | |
1.96 | 2.7 | 3.36 | 3.92 | 5.4 | 6.73 | 7.84 | 10.36 | 10.1 | 13.62 | ||
réservoir d'eau (L) | 60 | 60 | 60 | 90 | 150 | 200 | 200 | 330 | 330 | 330 | |
Connexion du tuyau (pouce) | 1 " | 1 " | 1 " | 1 " | 1-1 / 2 " | 2 " | 2 " | 2 " | 2 " | 2 " | |
Pompe à eau | Power (KW) | 0.37 | 0.37 | 0.75 | 0.75 | 0.75 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 |
MAX LISP (M) | 22 | 22 | 30 | 30 | 25 | 25 | 25 | 28 | 28 | 28 | |
MAX FLOW (M3) | 5.4 | 5.4 | 8.1 | 8.1 | 8.1 | 13.5 | 13.5 | 25.2 | 25.2 | 25.2 | |
Dispositifs de sécurité | Protection de surchauffe du compresseur, protection contre les surintensités, protection à forte et basse pression, protection des sulers, protection du trafic, séquence de phases / protection contre la perte de phase, protection de faible niveau, protection anti-congente. | ||||||||||
Dimension | Longueur (mm) | 910 | 910 | 910 | 910 | 1250 | 1250 | 1250 | 1600 | 1600 | 1600 |
Largeur (mm) | 480 | 480 | 480 | 480 | 680 | 680 | 680 | 750 | 750 | 750 | |
Hauteur (mm) | 1000 | 1000 | 1000 | 1000 | 1380 | 1380 | 1380 | 1600 | 1600 | 1600 | |
Poids | Kg | 125 | 135 | 160 | 180 | 230 | 260 | 330 | 420 | 420 | 460 |
Notes: 1. La capacité de refroidissement classée est basée sur: Entrée de l'eau refroidie et température de l'eau de sortie 12 ℃ / 7 ℃, la température de l'entrée et de la sortie de l'eau de refroidissement 25 ℃ / 30 ℃ 2.Scope du travail: plage de température de l'eau réfrigérée: 5 ℃ à 35 ℃; Entrée de l'eau réfrigérée et différence de température de sortie: 3 ℃ à 8 ℃. Plage de température de l'eau de refroidissement: 18 ℃ à 37 ℃; Entrée d'eau de refroidissement et différence de température de sortie: 3,5 ℃ à 10 ℃. |
Série TW-W Portable paramètres techniques de refroidissement refroidi par eau | |||||||||||
Élément de modèle | Tw-20wf | TW-25WD | Tw-25wf | Tw-30wd | Tw-30wt | Tw-40wd | Tw-40wf | TW-50WD | TW-50WF | Tw-60wd | |
Refroidissement capacité |
kcal / h 50Hz / 60Hz |
56072 | 66048 | 65360 | 83420 | 85140 | 114036 | 113520 | 134504 | 132096 | 169764 |
67286 | 79258 | 78432 | 100104 | 102168 | 136843 | 136224 | 161405 | 158515 | 203717 | ||
Kw 50Hz / 60Hz |
65.2 | 76.8 | 76 | 97 | 99 | 132.6 | 132 | 156.4 | 153.6 | 197.4 | |
76.56 | 92.16 | 91.2 | 116.4 | 118.8 | 159.12 | 158.4 | 187.68 | 184.32 | 236.88 | ||
Puissance d'entrée | Kw | 20.4 | 23.8 | 23 | 30.99 | 30.63 | 41.31 | 39.59 | 52.7 | 48.7 | 59.3 |
Courant maximum | A | 48.5 | 61.7 | 60 | 75.2 | 74.8 | 100.3 | 96.6 | 127.9 | 119.7 | 143.9 |
source d'énergie | 3ph ~ 380V / 415V ~ 50Hz / 60Hz (3ph ~ 200V / 220V ~ 50Hz / 60Hz) | ||||||||||
Réfrigérant | Taper | R22 / R407C / 134A / 404A / 410A | |||||||||
Contrôle | Soupape de détente thermique de l'équilibre externe | ||||||||||
Compresseur | Taper | Hermetic Scroll (Piston) | |||||||||
Power (KW) | 4,55 × 4 | 10.8 × 2 | 5,2 × 4 | 13,62 × 2 | 8,96 × 3 | 18,78 × 2 | 8,96 × 4 | 23,6 × 2 | 10.8 × 4 | 26,9 × 2 | |
Condenseur | Taper | coquille et tube | |||||||||
Eau de refroidissement Volume (M3 / H) |
14.4 | 17 | 16.7 | 21.4 | 21.7 | 29.3 | 28.9 | 35 | 33.9 | 43.2 | |
16.6 | 19.6 | 19.3 | 24.7 | 25.1 | 33.8 | 34.4 | 40.4 | 39.1 | 50 | ||
Connexion du tuyau (pouce) | 2 " | 2 " | 2 1/2 " | 2 1/2 " | 2 1/2 " | 3 " | 3 " | 3 " | 3 " | 4 " | |
Évaporateur | Taper | Réservoir avec bobine / coquille de cooper et tube / échangeur de chaleur plaque | |||||||||
Eau réfrigérée Volume ((M3 / H) |
11.21 | 13.21 | 13.1 | 16.68 | 17.02 | 22.8 | 22.7 | 26.9 | 26.41 | 33.95 | |
13.45 | 15.85 | 15.68 | 20.02 | 20.43 | 27.36 | 27.24 | 32.27 | 31.7 | 40.73 | ||
réservoir d'eau (L) | 330 | 350 | 350 | 450 | 450 | 580 | 580 | 620 | 620 | 620 | |
Connexion du tuyau (pouce) | 2 " | 2 " | 2 " | 2-1 / 2 " | 2-1 / 2 " | 3 " | 3 " | 3 " | 3 " | 4 " | |
Pompe à eau | Power (KW) | 2.2 | 2.2 | 2.2 | 4 | 4 | 4 | 4 | 5.5 | 5.5 | 5.5 |
MAX LISP (M) | 28 | 28 | 28 | 30 | 30 | 30 | 30 | 32 | 32 | 32 | |
MAX FLOW (M3) | 25.2 | 25.2 | 25.2 | 36 | 36 | 36 | 36 | 40 | 40 | 40 | |
Dispositifs de sécurité | Protection de surchauffe du compresseur, protection contre les surintensités, protection à forte et basse pression, protection des sulers, protection du trafic, séquence de phases / protection contre la perte de phase, protection de faible niveau, protection anti-congente. | ||||||||||
Dimension | Longueur (mm) | 1600 | 1950 | 1950 | 1950 | 1950 | 2000 | 2000 | 2000 | 2000 | 2200 |
Largeur (mm) | 750 | 850 | 850 | 850 | 850 | 980 | 980 | 980 | 980 | 1100 | |
Hauteur (mm) | 1600 | 1700 | 1700 | 1700 | 1700 | 1700 | 1700 | 1700 | 1700 | 1850 | |
Poids | Kg | 460 | 680 | 680 | 720 | 720 | 870 | 870 | 980 | 980 | 1120 |
Notes: 1. La capacité de refroidissement classée est basée sur: Entrée de l'eau refroidie et température de l'eau de sortie 12 ℃ / 7 ℃, la température de l'entrée et de la sortie de l'eau de refroidissement 25 ℃ / 30 ℃ 2.Scope du travail: plage de température de l'eau réfrigérée: 5 ℃ à 35 ℃; Entrée de l'eau réfrigérée et différence de température de sortie: 3 ℃ à 8 ℃. Plage de température de l'eau de refroidissement: 18 ℃ à 37 ℃; Entrée d'eau de refroidissement et différence de température de sortie: 3,5 ℃ à 10 ℃. |
▪ Capacité de refroidissement de 2 kW à 200 kW sur refroidisseur de formage à vide refroidi et refroidi par eau
▪ Le compresseur est un parchemin / vis de haute qualité qui est complètement fiable et économe en énergie.
▪ Refroidisseur de formage de Vacuum construit avec un réservoir d'eau en acier inoxydable, qui est un dispositif ouvert. En raison du type ouvert, il est beaucoup plus facile à entretenir et à nettoyer
▪ Échangeur de chaleur à plaque / coquille et à tube brassié pour l'option
▪ Chaque compresseur a un circuit de réfrigération séparé.
▪ Des réfrigérants respectueux de l'environnement tels que R134A, R407C, R410A sont utilisés. Ils garantiront une efficacité de refroidissement élevée avec chaque refroidisseur pour la machine de formation sous vide.
▪ Il a l'intégration de tous les équipements standard comme la pompe à haute pression, la pompe en fer, la pompe en acier inoxydable pour traiter les diverses applications spécifiques.
▪ Coût de maintenance à faible entretien simple et facile
Le compresseur est le moteur clé du refroidisseur portable industriel car il produit des variations de pression pour remuer le réfrigérant.
Du refroidisseur de formage sous vide de 2 tonnes à 50 tonnes, qui est avec le compresseur de défilement de la marque Panasonic / Danfoss, en utilisant le réfrigérant R410A / R407C / R134A, cette compresse de marque est avec une efficacité de réfrigération élevée, un faible bruit, une économie d'énergie, une protection environnementale et une durabilité, une sécurité et une stabilité.
Compresseur panasonique
Compresseur de danfoss
L'évaporateur est un composant crucial du refroidisseur portable, car il est responsable de l'extraction de la chaleur du liquide refroidi, il est situé entre le compresseur et la soupape d'expansion. Il existe trois types d'évaporateurs:Bobine en acier inoxydable dans l'évaporateur du réservoir d'eau, Type de plaque en acier inoxydable du 304SS, Évaporateur de coquille et de tube.
Bobine dans l'évaporateur du réservoir d'eau SS
Type de plaque SS + évaporateur de réservoir d'eau
Évaporateur de coque et de tube
La pompe à eau est conçue pour augmenter la pression et l'écoulement de l'eau réfrigérée dans un espace fermé, et nous utilisons la pompe à eau en acier inoxydable pour les refroidisseurs de laboratoire.
Pompe à eau
Le condenseur pour le refroidisseur de formage à vide refroidi par l'air portable est équipé de nageoires de couture croisée efficaces et de tubes de cuivre filetés pour une efficacité d'échange de chaleur élevée et une bonne stabilité.
Fin en aluminium + condenseur de ventilateur
Le condenseur pour le refroidisseur de formation à vide refroidi par l'eau industrielle est la coquille et le tube, les tubes de cuivre internes utilisant un processus de relief de fil extérieur. Cette conception améliore efficacement l'efficacité d'échange de chaleur entre le réfrigérant et l'eau pendant le processus. Comparé aux tubes en cuivre lisse traditionnels, le processus de relâchement du fil extérieur augmente la surface des tubes en cuivre, élargissant ainsi la zone de contact pour l'échange de chaleur et l'amélioration de la conductivité thermique du condenseur. Cette conception d'optimisation permet au condenseur du refroidisseur refroidi par l'eau de transférer la chaleur du réfrigérant vers l'eau plus rapidement et de manière cohérente, permettant à l'eau de reporter la chaleur.
Condenseur de coquille et de tube
Les refroidisseurs de Tongwei utilisent le contrôleur de température numérique de précision, le port de communication RS485 , qui peut effectuer une surveillance et un contrôle à distance. Fonctionnement simple, taux de défaillance faible, facteur de sécurité élevé, installation facile.
Panneau de contrôleur
Il existe deux principaux types de refroidisseurs qui sont utilisés pour la machine de formation sous vide:refroidi à l'air et refroidi. Le choix du type de refroidisseur dépend d'un certain nombre de facteurs, notamment la taille et la forme de la machine de formation de vide, le climat où il sera situé, les voies d'installation et la puissance électrique disponible
✸ refroidisseurs à vide refroidi par airUtilisez de l'air ambiant pour dissiper la chaleur des processus de formation de vide. Ils sont éconergétiques, économes en énergie, et moins d'entretien qui contribuent à économiser de l'argent.
Refroidisseur de formage à vide refroidi par air
✸ refroidisseurs à vide refroidis par eauUtilisez l'eau d'une tour de refroidissement à l'eau externe pour dissiper la chaleur des processus de formation de vide. Ces systèmes sont une durée de vie plus longue, relativement silencieuse et plus cohérente des performances de refroidissement que le refroidisseur formant à vide refroidi par air.
Refroidisseur de formage à vide refroidi par eau
Devriez-vous choisir un refroidisseur de formage à vide refroidi par air ou refroidi par eau?Contactez-nousPour aider à déterminer la meilleure solution pour vous.
Refroidisseur de défilement sous vide Refroidisseur à vis de formage sous vide
▪1 / 2HP-60HP au-dessus de 60 ch
▪ Compresseur de défilement Danfoss / Panasonic Hanbell / Bitzer Vis Compressor
▪ Continuant avec un réservoir d'eau et une pompe à eau sans réservoir d'eau et pompe à eau
Refroidisseur de défilement à vide refroidi par l'air
Refroidisseur à vis de formage à vide refroidi par l'air
Refroidisseur de défilement à vide refroidi par eau
Refroidisseur de vis de formage à vide refroidi par eau
Il y a six spécifications d'important de refroidisseur que vous devez considérer lorsque vous choisissez un refroidisseur pour votre application: la capacité de refroidissement du refroidisseur, la tension requise pour le fonctionnement, la puissance de la pompe et le débit associés (contactez-nous pour la sélection personnalisée), le réfrigérant et le type d'évaporateur.
Les tailles de refroidisseur sont traditionnellement répertoriées selon Ton, KW, mais / H, Kcal / H. Des tonnes ne se réfèrent pas au poids réel du refroidisseur, mais c'est plutôt une référence historique à un moment où des blocs de glace ont été récoltés pour refroidir. Tout comme les moteurs sont toujours mesurés en fonction de la «puissance», le terme «tonnes de réfrigération» coincés:
1 kW = 860 kcal / h;
1 tonne = 3,517 kW;
1 kW = 3412 btu / h;
▷ pls nous disent la production de votre machine à thermoformage;
▷ Combien de degré de température de l'eau de sortie du refroidisseur que vous demandez;
Il existe deux types de refroidisseur:Refroidisseur à vide refroidi à l'air et refroidisseur formant du vide à vide refroidi par l'eau.
Le refroidisseur refroidi à l'eau a besoin d'une tour de refroidissement d'eau séparée et d'une pompe de refroidissement par eau, si vous n'avez pas la tour de refroidissement à l'eau existante, nous vous suggérons d'utiliser un refroidisseur refroidi à l'air; Mais si votre température ambiante est très élevée au-dessus de 55 ℃, nous vous suggérons d'utiliser le refroidisseur refroidi par l'eau, car il est plus facile de dissiper la chaleur pour le refroidisseur refroidi par l'eau avec une tour de refroidissement par eau.
Mais la plupart des clients utilisent le refroidisseur de formage à vide refroidi par l'air, qui est plus facilement installé et économise de l'espace.
Différents pays et régions ont des normes différentes pour l'électricité industrielle, les aliments communs sont208-230V, 380-420V, 440-480V, 50Hz ou 60Hz, 3phases.
Tels aux Philippines, l'alimentation est 220V 60Hz 3ph, 380V 60Hz 3ph, 460V 60Hz 3ph;
À Singapour et en Malaisie, l'alimentation électrique est de 415V 50Hz 3ph;
Au Mexique, l'alimentation électrique est de 220 V 60 Hz 3ph;
Aux États-Unis, l'alimentation est 208V 60Hz 3ph; 575V 60Hz 3ph; 480V 60Hz 3ph et ainsi de suite
Lorsque vous décidez de la capacité / du tonnage du refroidisseur, nous vous recommandons la pompe appropriée en KW, quelle pompe à eau standard est d'environ 2 bar. Si vous avez besoin de plus de pression d'eau élevée, veuillez nous faire une demande.
R22, R410A, R407C, R404A, R134A sont des choix facultatifs.
R22: bon effet de refroidissement, mais R22 est considéré comme un puissant gaz à effet de serre, il est donc interdit dans la plupart des pays.
R410A: écologique, R-410A a remplacé R-22 comme réfrigérant préféré pour une utilisation dans les climatiseurs résidentiels et commerciaux au Japon, en Europe et aux États-Unis. R-410A fonctionne à des pressions plus élevées que les autres réfrigérants.
R407C: Un bon remplacement pour R22, bon effet de refroidissement.
R404A: adapté à l'application qui nécessite une basse température (en dessous de -10 ° C).
R134A: un gaz non fracassable utilisé principalement comme un réfrigérant «à haute température», adapté au refroidisseur refroidi par air travaillant à une température ambiante élevée supérieure à 50 ℃.
Les refroidisseurs ont généralement deux types d'évaporateurs: l'un estbobine dans l'évaporateur du réservoir d'eau, l'autre estÉvaporateur de coque et de tube avec réservoir tampon.
L'évaporateur de la bobine et du réservoir, qui dispose d'un réservoir de stockage d'eau intégré pour une utilisation plus pratique, il n'y a donc pas besoin de réservoirs tampons supplémentaires. Il s'agit également de notre évaporateur standard pour Chiller, si vous n'avez pas de réservoir de tampon, nous utilisons simplement cet évaporateur pour votre refroidisseur.
Mais il a une capacité limitée et ne convient pas aux applications avec de plus grandes demandes en eau réfrigérée. La capacité du réservoir externe peut être personnalisée en fonction des besoins spécifiques.
Il peut tamponner une charge de chaleur plus grande, stocker plus d'eau réfrigérée, mais l'installation sera plus gênante.
En tant que fournisseur et exportateur de refroidisseur portable professionnel, nous avons notre propre transfert d'expédition pour organiser l'envoi. Notre machine à refroidissement est avec un contreplaqué, qui empêche les dommages pendant le transport et respecte les normes d'exportation. Il y a trois façons de livrer votre unité de refroidissement:
1. Ship par air: Comme le refroidisseur est avec le compresseur, la pompe à eau et les ventilateurs, le réfrigérant comprimé et l'huile à l'intérieur du compresseur est un élément dangereux avec la possibilité d'explosion, il doit donc libérer le réfrigérant comprimé avant le transport. (Cela signifie que le refroidisseur d'eau sans réfrigérant lors du choix de cette voie d'expédition. Après l'arrivée de la machine à votre destination, vous devez ajouter un réfrigérant par des professionnels locaux. La compagnie aérienne nous demande également de fournir de nombreux documents pour prouver que le coût du refroidisseur n'est donc pas un produit dangereux pour la livraison n'est pas le mode de transport recommandé à notre client.
2. Ship by Sea: Le temps de transport est plus long que par l'air, mais le coût de fret est bon marché, et il n'est pas nécessaire d'ajouter un réfrigérant après l'arrivée de l'équipement à la destination. Cette voie d'expédition est le mode de transport le plus approprié pour vous pour livrer votre port local.
3.Si vous avez votre propre conteneur d'expédition dans votre autre fournisseur en Chine, nous pouvons vous aider à livrer la machine de refroidissement à votre fournisseur dans n'importe quelle ville de Chine.
