Refroidisseur d'eau refroidi à l'eau de 200 tonnes

Refroidisseur d'eau refroidi à l'eau de 200 tonnes

Le refroidisseur d'eau refroidi par eau est un type de dispositif de refroidissement qui absorbe la chaleur de l'eau de traitement et la transfère vers une source d'eau distincte telle qu'une tour de refroidissement. Ce type de systèmes de refroidissement par eau se caractérise par une efficacité et une stabilité élevées. Les refroidisseurs d'eau industriels refroidis par eau Tongwei sont dotés de différentes capacités de refroidissement, de2 àn à 60 tonnespour refroidisseur à défilement refroidi à l'eau,au-dessus de 30 tonnesLa capacité de refroidissement peut être un refroidisseur à vis refroidi à l'eau. Ils peuvent facilement refroidir la température du fluide, de sorte que ce type de refroidisseurs d'eau industriels est également largement utilisé dans de nombreuses applications telles que l'injection plastique, l'extrusion de plastique, le laser, le plasma, la découpe au jet d'eau, la brasserie artisanale, les produits chimiques. , soudure, etc.

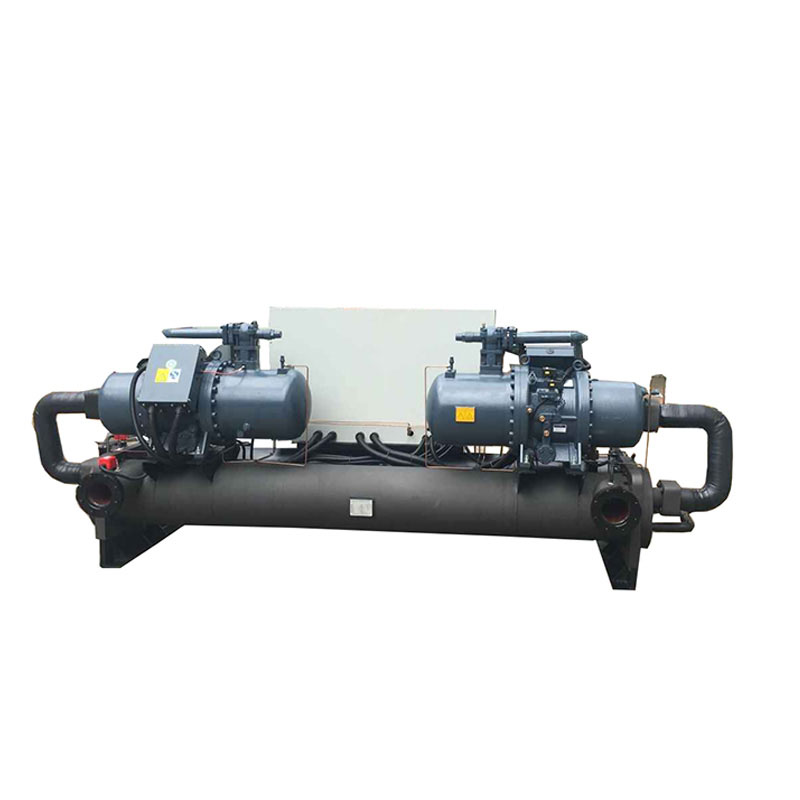

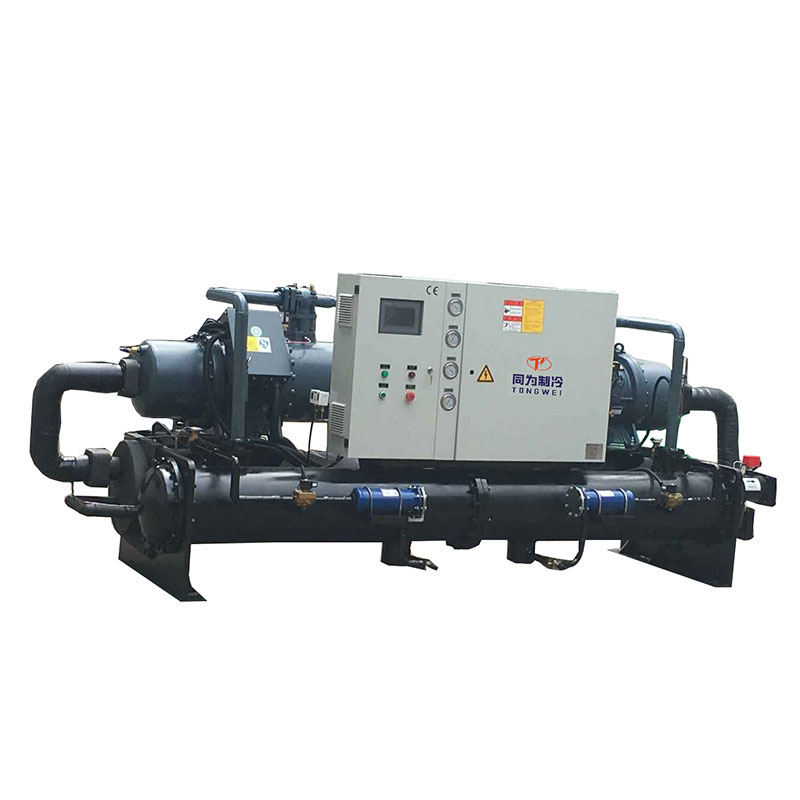

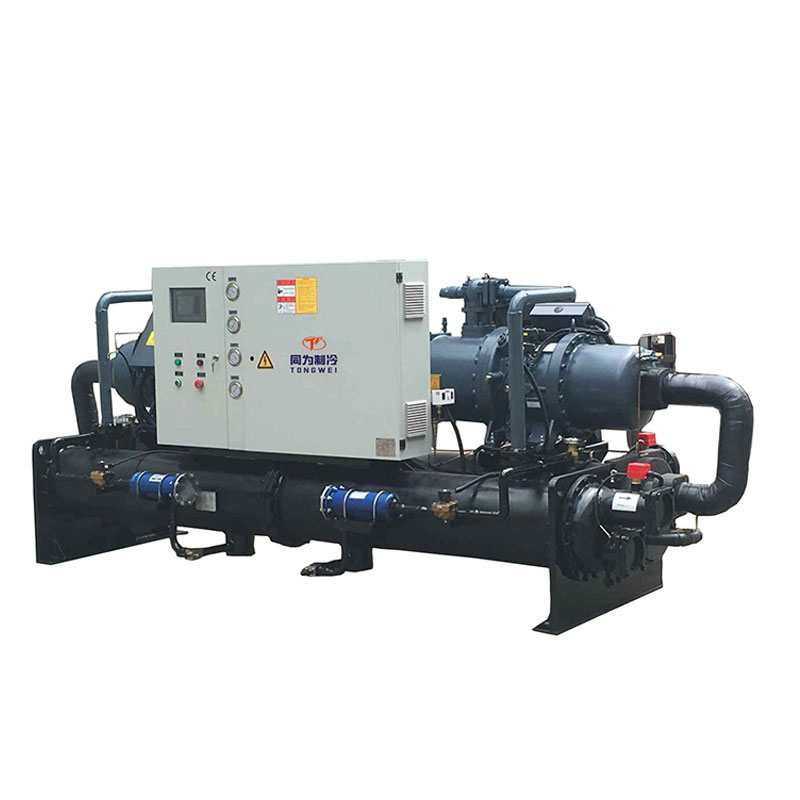

Modèle de refroidisseur d'eau refroidi à l'eau de 200 tonnesTW-700WDH, dont la capacité de refroidissement est de 700 kW ou que nous appelons200 CV, est équipé de DEUX compresseurs à vis semi-hermétiques utilisant R407c, R22, R134a et R404a, tous disponibles en fonction des conditions de fonctionnement du refroidisseur à vis, des exigences de l'application et de la température ambiante, de l'évaporateur à calandre et à tube, du détendeur et de la coque refroidie à l'eau. et condenseur à tubes. Avec une large plage de contrôle de température et une large capacité de réfrigération, il peut contrôler avec précision les températures entre 5°C et 25°C. Les refroidisseurs d'eau refroidis par eau sont le choix idéal dans le domaine du refroidissement industriel, garantissant un fonctionnement stable des équipements et des processus.

En tant que principal fabricant et fournisseur chinois de refroidisseurs d'eau depuis 15 ans, Tongwei a exporté divers refroidisseurs à vis refroidis par air ou par eau d'une capacité de refroidissement de 40 tonnes, 50 tonnes, 80 tonnes, 120 tonnes et 200 tonnes vers les États-Unis, le Canada, les Philippines, l'Australie, la Malaisie, Singapour, Indonésie, Chili, Mexique, Argentine, Colombie, Afrique du Sud, Koweït, Égypte, Arabie Saoudite, etc. Nous fournissons non seulement des machines de refroidissement de haute qualité, mais nous accordons la priorité à un excellent service client. Un avantage majeur de notre Tongwei est que nos clients sont notre priorité absolue, ce qui nous distingue de nos concurrents. Notre équipe compétente se consacre à fournir un excellent service client et à votre satisfaction. Certains des principaux avantages que notre équipe offre à votre refroidisseur comprennent : Déballez, nettoyez et testez soigneusement chaque système de refroidissement avant l'expédition ; Effectuer des contrôles d'assurance qualité de routine sur chaque unité ; Expédiez uniquement des machines et des systèmes neufs à nos clients ; dépannez et résolvez les problèmes aussi rapidement et efficacement que possible.Contactez-nousaujourd'hui pour bénéficier de tous ces grands avantages avec votre refroidisseur d'eau refroidi à l'eau. Un membre de notre équipe se fera un plaisir de répondre à toutes vos questions et de discuter des spécifications techniques complètes. Nous avons hâte de travailler avec vous.

Spécifications techniques du refroidisseur d'eau refroidi à l'eau de 200 tonnes MODÈLE : TW-700WDH

Comment fonctionne un refroidisseur d'eau refroidi à l'eau de 200 tonnes ?

Comme ce refroidisseur d'eau refroidi à l'eau de 200 tonnes est refroidi à l'eau, il doit être connecté à la tour de refroidissement pour dissiper la chaleur, le refroidisseur est doté d'un évaporateur et d'un condenseur à coque et à tube, il doit donc également connecter un réservoir tampon et une pompe à l'extérieur, veuillez consulter le dessin de connexion par soufflage. pour référence:

Refroidisseur à vis refroidi à l'eau de 200 tonnes avec réservoir d'eau tampon, installation extérieure pour référence

Caractéristiques du refroidisseur d'eau refroidi à l'eau

» Le refroidisseur adopte un compresseur à vis semi-fermé Hanbell/Bitzer. Le compresseur est doté d'un contrôle de capacité de 0 à 25 % à 50 % à 75 % à 100 %, qui est automatiquement ajusté en fonction des changements de charge et est plus économe en énergie.

»Le refroidisseur à vis refroidi à l'eau utilise un échange thermique à coque et à tubes à haut rendement pour améliorer l'efficacité du refroidissement. Dans le même temps, afin de réduire la quantité d'huile lubrifiante entrant dans l'échangeur thermique, le refroidisseur augmente la teneur en huile secondaire pour minimiser la quantité d'huile entrant dans l'échangeur thermique et la fait passer à travers un injecteur spécialement conçu. Le dispositif de retour d'huile guide l'huile lubrifiante dans l'échangeur de chaleur vers le compresseur, améliorant ainsi l'efficacité de réfrigération de l'unité et la fiabilité de son fonctionnement.

»Le refroidisseur à vis refroidi à l'eau utilise un contrôleur de température PLC pour surveiller le fonctionnement global de l'unité. Son écran tactile permet les réglages et réglages. Économisez la consommation d'énergie en régulant la température et la pression du réfrigérant entrant dans le compresseur.

»Grâce à une pompe à eau, un flux continu d'eau réfrigérée entre dans le refroidisseur depuis le réservoir d'eau. Le réservoir d'eau et les composants de refroidissement du refroidisseur à vis refroidi par eau sont reliés par des conduites d'eau

»Le réfrigérant peut être R22, R134A, R407C, R404a

»380V-415V/50Hz 3pH pour une conception standard. Conception différente à la demande du client, telle que 220-570 V 60 Hz 3ph pour les clients des Philippines, du Mexique ou des États-Unis.

Quels sont les principaux composants du refroidisseur d’eau refroidi à l’eau de 200 tonnes ?

4.1 Compresseur

Le compresseur est l'élément clé du refroidisseur d'eau refroidi à l'eau, car il produit des variations de pression pour remuer le réfrigérant.

Pour un refroidisseur d'eau refroidi à l'eau de 200 tonnes, qui est doté de DEUX unités de marque Hanbell Screw ou d'un compresseur à vis Bizter en option, cela dépend de la capacité de réfrigération requise, utilisant le réfrigérant R407C, cette compresse de marque a une efficacité de réfrigération élevée, un faible bruit, des économies d'énergie et une protection de l'environnement. et durabilité, sécurité et stabilité.

Chaque compresseur à vis avec 4 étapes de contrôle de l'énergie 25 %-50 %-75 %-100 % pour garantir la stabilité de l'ensemble du refroidisseur à vis et garantir des performances de réfrigération élevées.

Compresseur à vis Hanbell

Compresseur à vis Bitzer

4.2 Évaporateur

L'évaporateur est un élément crucial du refroidisseur à vis refroidi par eau, car il est responsable de l'extraction de la chaleur du liquide refroidi. Il est situé entre le compresseur et le détendeur. Refroidisseur à vis refroidi à l'eau Utilise un échangeur de chaleur à coque et à tube en boucle fermée très efficace comme évaporateur.

Évaporateur à calandre et à tubes

5.3 Condenseur

Le condenseur pour refroidisseur à vis refroidi à l'eau est de type coque et tube refroidis à l'eau pour une efficacité d'échange thermique élevée et une bonne stabilité. Sa fonction est de refroidir la vapeur de réfrigérant libérée par le compresseur en un mélange liquide ou gaz-liquide.

Condenseur à calandre et tube refroidi à l'eau

5.4 Panneau de contrôle

Les refroidisseurs Tongwei utilisent un système de contrôle PLC intégré avec une interface homme-machine et un grand écran tactile LED.

Panneau de contrôleur PLC

Comment puis-je choisir le bon refroidisseur d’eau refroidi à l’eau ?

Il y a cinq spécifications importantes du refroidisseur que vous devez prendre en compte lorsque vous choisissez un refroidisseur pour votre application : la capacité de refroidissement du refroidisseur, la tension requise pour le fonctionnement, la puissance et le débit de la pompe associés (contactez-nous pour une sélection personnalisée), le réfrigérant et l'évaporateur. taper.

5.1 Calculer la capacité de refroidissement appropriée pour le refroidisseur

L’une des questions les plus fréquentes demande comment connaître la capacité de refroidissement des refroidisseurs. Nous utilisons KW, Ton, But/h, Kcal/h pour choisir la capacité de refroidissement du refroidisseur :1 KW=860 kcal/h;1 TONNE=3,517 KW;

1 KW=3412 Btu/h;

Il existe également une formule pour calculer la capacité de refroidissement d'un refroidisseur :.

Capacité de refroidissement (kw) = débit (m3/h) * changement de température (T1-T2)/0,86

Charge thermique = C (chaleur spécifique)* M (sortie de qualité par heure)* Changement de température (T1-T2)

Surdimensionner le refroidisseur de 20 % Taille idéale en KW = KW x 1,2

Noté : T1 : Température de l'eau entrante (℃)      T2 : Température de l'eau réfrigérée requise (℃)

Par exemple, quelle taille de refroidisseur est nécessaire pour refroidir 10 m³ d’eau de 35 °C à 15 °C en 1 heure ?

Différentiel de température = 35℃-15℃=20℃

Débit d'eau = 10 m³/heure

Capacité de refroidissement en KW = 10 x 20 ÷ 0,86 = 232 KW

Surdimensionner le refroidisseur = 232 x 1,2 = 278,4 kW

Une capacité de refroidissement de 278,4 kW pour le refroidisseur est requise.

5.2 Puissance

Différents pays et régions ont des normes différentes pour l'électricité industrielle, les alimentations courantes sont208-230 V, 380-420 V, 440-480 V, 50 Hz ou 60 Hz, 3 phases.

Aux Philippines, l'alimentation est de 220 V 60 Hz 3PH, 380 V 60 Hz 3PH, 460 V 60 Hz 3PH ;

à Singapour et en Malaisie, l'alimentation est de 415 V 50 Hz 3PH ;

au Mexique, l'alimentation est de 220 V 60 Hz 3PH ;

Aux États-Unis, l'alimentation est de 208 V 60 Hz 3PH, 575 V 60 Hz 3PH, 480 V 60 Hz 3PH, etc.

5.3 Réfrigérant

R22, R407C, R404A, R134A sont des choix facultatifs.

R22 : bon effet rafraîchissant, mais le R22 est considéré comme un puissant gaz à effet de serre, il est donc interdit dans la plupart des pays.

R407C : un bon remplacement du R22, bon effet de refroidissement.

R404A : convient aux applications nécessitant une basse température (inférieure à -10°c).

R134A : un gaz ininflammable utilisé principalement comme réfrigérant « haute température », adapté aux refroidisseurs à air fonctionnant à une température ambiante élevée supérieure à 50 ℃.

5.4 Choix de l'évaporateur

Le refroidisseur à vis refroidi par air utilise généralement un seul évaporateur : il suffitéchangeur de chaleur à calandre et à tubes.Évaporateur de type calandre et tubulaire, qui nécessite le raccordement d'un réservoir tampon d'eau supplémentaire.

5.5 Capacité du réservoir d'eau tampon Choisir

La capacité du réservoir tampon peut être personnalisée en fonction des besoins spécifiques. Il peut tamponner une charge thermique plus importante et stocker plus d’eau réfrigérée.

Réservoir d'eau en acier inoxydable 304

Comment choisir la bonne tour de refroidissement par eau pour votre refroidisseur d'eau refroidi par eau ?

Le refroidisseur refroidi par eau doit être connecté à la tour de refroidissement par eau et à la pompe de refroidissement par eau à l'extérieur pour la dissipation de la chaleur. Alors, comment choisir le bon modèle de tour de refroidissement par eau pour votre refroidisseur à vis refroidi par eau ?

Il y a trois facteurs de température importants que vous devez prendre en compte lors du choix d’une tour de refroidissement pour refroidisseur à eau :température d'entrée d'eau chaude, température de sortie d'eau froide, ettempérature humide. La température de l'eau chaude est celle qui entre dans la tour. La température de l’eau froide est celle qui sort de l’eau tandis que la température du bulbe humide fait référence à la température dominante de la région géographique où se trouve la tour.

L'approche est le terme utilisé pour désigner la différence entre les températures de la source d'eau à son entrée dans la tour et la température de l'eau une fois qu'elle a quitté la tour. Il s’agit d’un déterminant crucial de l’efficacité du processus d’échange thermique.

Pour choisir la bonne tour de refroidissement, l’efficacité mécanique doit être prioritaire. Il s'agit de la quantité de puissance du ventilateur nécessaire pour faire circuler l'air ambiant dans la tour de refroidissement. La plage – ou la différence de température entre l’eau chaude et l’eau froide – est également cruciale car elle aura un impact sur la consommation d’énergie.

Ainsi, pour savoir comment choisir une tour d'eau de refroidissement avec une capacité de refroidissement suffisante, vous devez comprendre quelles circonstances nécessitent l'utilisation d'une tour de refroidissement. Veuillez trouver que la tour de refroidissement par eau ci-dessous convient au refroidisseur à vis refroidi par eau :

Pièce de rechange pour refroidisseur d'eau refroidi par eau

Quelle est la différence entre un refroidisseur d'eau refroidi par air et un refroidisseur d'eau refroidi par eau

Les refroidisseurs d'eau refroidis par air et par eau sont deux types de refroidisseurs utilisés pour les applications de refroidissement dans diverses industries.

La principale différence entre le refroidisseur d'eau refroidi par air et le refroidisseur d'eau refroidi par eau est le condenseur :

Le condenseur d'unRefroidisseur d'eau refroidi par airest refroidi par l'air ambiant, dont la chaleur générée pendant le processus de refroidissement est dissipée dans l'air ambiant ;

Refroidisseur d'eau refroidi à l'eau avec un condenseur de type eau à coque et tube fixé à une tour de refroidissement et généralement utilisé dans les installations moyennes et larges où l'eau est disponible. Le refroidisseur d'eau refroidi à l'eau doit donc être connecté à la tour de refroidissement à eau et à la pompe de refroidissement à eau à l'extérieur. , l'installation pose plus de problèmes qu'un refroidisseur à vis refroidi par air.

Mais si votre température ambiante est très élevée au-dessus de 50 ℃, nous vous suggérons d'utiliser un refroidisseur d'eau refroidi à l'eau, car le refroidisseur à vis refroidi par air peut consommer plus d'énergie pour atteindre la même capacité de refroidissement en raison des limitations de l'air comme moyen d'échange thermique et du refroidissement par eau. Le refroidisseur d'eau utilise une source d'eau constante pour une dissipation thermique plus stable et plus efficace. Ainsi, à température ambiante élevée, le refroidisseur d'eau refroidi par eau est plus économe en énergie et constitue un meilleur choix pour votre application.

Refroidisseur à vis refroidi par air

Applications industrielles du refroidisseur d'eau refroidi par eau

Les refroidisseurs d'eau refroidis par eau sont un système de réfrigération très populaire qui peut fournir des sources de refroidissement par eau stables et fiables pour un usage industriel et commercial.

Les refroidisseurs d'eau refroidis par eau sont également largement utilisés dans l'industrie du plastique, l'industrie alimentaire, l'industrie chimique et le refroidissement du ciment/béton.

8.1 Industrie du plastique

Les refroidisseurs d'eau refroidis par eau sont également largement utilisés dans la transformation du plastique et l'industrie du plastique, notamment le moulage par injection de plastique, les lignes d'extrusion et d'extrusion de plastique et les machines de moulage par soufflage.

La fonction de l'utilisation d'un refroidisseur à vis refroidi par eau est de fournir le débit d'eau de refroidissement pour refroidir la température du moule en plastique afin de garantir la qualité du produit et l'efficacité de la production.

Refroidisseur d'eau refroidi à l'eau pour l'industrie du plastique

8.2 Industrie alimentaire

Les refroidisseurs à eau sont importants dans l'industrie alimentaire pour maintenir le contrôle de la température, préserver la qualité, prendre en charge divers processus de production et se conformer aux réglementations.

Refroidisseur d'eau refroidi à l'eau pour l'industrie alimentaire

8.3 Industrie chimique

L'industrie pharmaceutique prépare les médicaments en les traitant selon différents paramètres de chauffage et de refroidissement, car le mélange, l'extrusion, le mélange et les refroidisseurs d'eau refroidis par eau sont des machines de refroidissement fournissant de l'eau de refroidissement à basse température, réduisant la température des machines chimiques et du traitement de refroidissement pharmaceutique.

Refroidisseur d'eau refroidi à l'eau pour l'industrie chimique

8.4 Refroidissement du ciment/béton

La production de ciment implique une série de réactions chimiques qui génèrent des quantités importantes de chaleur. Le ciment est généralement mélangé à de l'eau pour obtenir un matériau appelé béton dont la température est en grande partie déterminée par l'eau utilisée dans la combinaison chimique des granulats de ciment et de l'eau.

Mode d'expédition du refroidisseur d'eau refroidi à l'eau de 200 tonnes

En tant que fournisseur et exportateur professionnel de refroidisseurs d'eau, nous avons notre propre transitaire pour organiser l'expédition. Notre machine de refroidissement est dotée d'un emballage en contreplaqué, qui évite les dommages pendant le transport et répond aux normes d'exportation. Il existe trois façons de livrer votre unité de refroidissement :

1. Expédié par avion : comme le refroidisseur est équipé d'un compresseur, d'une pompe à eau et de ventilateurs, le réfrigérant comprimé et l'huile à l'intérieur du compresseur sont un article dangereux avec possibilité d'explosion, il doit donc libérer le réfrigérant comprimé avant le transport. (Cela signifie que le refroidisseur d'eau ne contient pas de réfrigérant lorsque vous choisissez ce mode d'expédition. Une fois la machine arrivée à destination, vous devez ajouter du réfrigérant par des professionnels locaux. La compagnie aérienne nous demande également de fournir de nombreux documents pour prouver que le refroidisseur n'est pas un produit dangereux. Le coût du fret aérien est très élevé et peut être supérieur au coût du refroidisseur, donc la livraison par avion n'est pas le mode de transport recommandé à notre client.

2. Expédition par mer : le temps de transport est plus long que par avion, mais les frais de transport sont bon marché et il n'est pas nécessaire d'ajouter du réfrigérant une fois l'équipement arrivé à destination. Ce mode d'expédition est le mode de transport le plus approprié pour vous. pour livrer votre port local.

3.Si vous avez votre propre conteneur d'expédition chez votre autre fournisseur en Chine, nous pouvons vous aider à livrer le refroidisseur à votre fournisseur dans n'importe quelle ville de Chine.

Pourquoi devriez-vous choisir Tongwei pour votre fournisseur de refroidisseurs d'eau refroidis par eau ?

▪ Une expérience à laquelle vous pouvez faire confiance

Nous concevons et construisons des refroidisseurs d'eau depuis plus de 15 ans. Du refroidisseur refroidi par air aux refroidisseurs refroidis par eau et tout le reste, nous avons construit des refroidisseurs pour presque toutes les industries et toutes les applications.

▪ Devis rapide

Obtenez un devis pour votre projet dès aujourd'hui ! Nous fournissons généralement un devis personnalisé dans les 2 heures.

▪ Service client 24h/24 et 7j/7

Croyez que nous serons toujours à vos côtés. Que vous ayez une question ou besoin d'un devis, il y a toujours quelqu'un qui répond au téléphone 24h/24.

▪ Machine durable et fiable

Nos produits sont fabriqués à partir de matériaux de haute qualité et nous offrons une garantie compétitive sur tous les refroidisseurs industriels.
