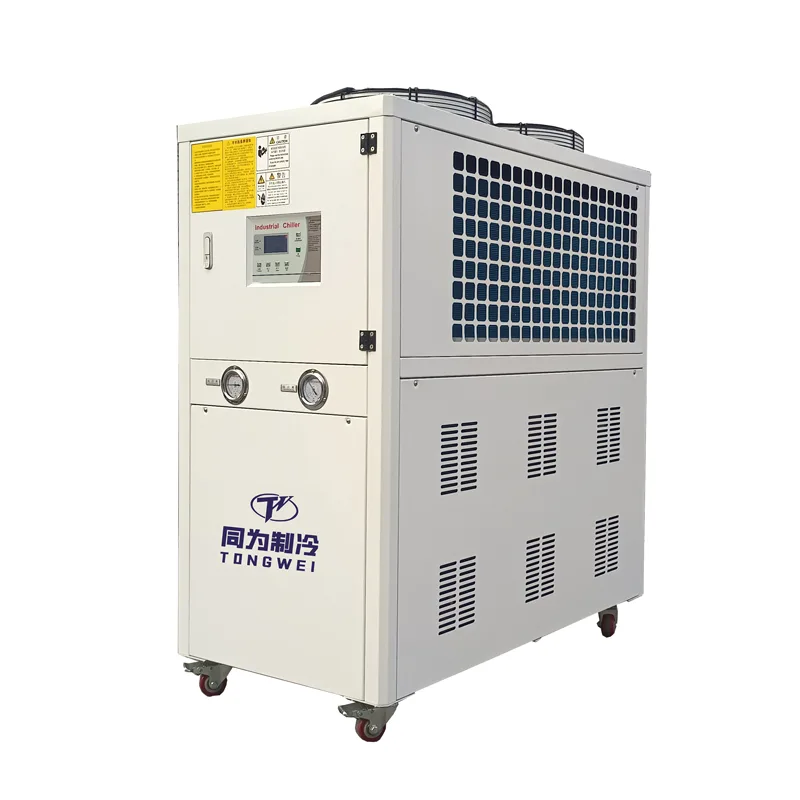

Refroidisseur de processus refroidi par air portable de 8 tonnes
  • Refroidisseur de processus refroidi par air portable de 8 tonnesRefroidisseur de processus refroidi par air portable de 8 tonnes
  • Refroidisseur de processus refroidi par air portable de 8 tonnesRefroidisseur de processus refroidi par air portable de 8 tonnes
  • Refroidisseur de processus refroidi par air portable de 8 tonnesRefroidisseur de processus refroidi par air portable de 8 tonnes
  • Refroidisseur de processus refroidi par air portable de 8 tonnesRefroidisseur de processus refroidi par air portable de 8 tonnes
  • Refroidisseur de processus refroidi par air portable de 8 tonnesRefroidisseur de processus refroidi par air portable de 8 tonnes
  • Refroidisseur de processus refroidi par air portable de 8 tonnesRefroidisseur de processus refroidi par air portable de 8 tonnes
  • Refroidisseur de processus refroidi par air portable de 8 tonnesRefroidisseur de processus refroidi par air portable de 8 tonnes

Refroidisseur de processus refroidi par air portable de 8 tonnes

En tant que premier fournisseur et fabricant de refroidisseurs de processus portables refroidis par air de 8 tonnes, Tongwei propose des refroidisseurs refroidis par air qui fournissent un fluide de refroidissement précis avec une précision de ± 1 ℃. Nos refroidisseurs d'air portables sont dotés d'une tuyauterie d'eau en acier inoxydable, d'un réservoir d'eau, d'une pompe à eau et de commandes à écran tactile entièrement diagnostiques. Et les refroidisseurs portables refroidis par air ne sont pas seulement installés à l’intérieur mais également à l’extérieur. Choisissez un refroidisseur à air portable de Tongwei et recevez un système de refroidissement fiable et efficace à intégrer dans votre application. Nous sommes impatients de devenir votre fournisseur de refroidisseurs d'air portables à long terme en Chine.

Modèle de refroidisseur : TW-10AD
Capacité de refroidissement : 28,01 KW (24 089 kcal/h) à 50 HZ / 32,78 KW (28 184 kcal/h) à 60 HZ
Réfrigérant : R22/R407c/R410a/R134A/R404a
Alimentation : 380 V/50 HZ/3PH (standard) / 220-480 V/60 HZ/3PH (personnalisé)
Marque du compresseur : compresseur à défilement Panasonic
Type d'évaporateur : Bobine dans un réservoir d'eau SS (standard) / Coque et tube (personnalisés)

envoyer une demande

Description du produit


Refroidisseur de processus refroidi par air portable de 8 tonnes

Tongwei est l’un des principaux fabricants et fournisseurs de refroidisseurs de processus refroidis par air portables en Chine de 8 tonnes. Un refroidisseur portable refroidi par air fait référence à une configuration de conception unique d'un système de refroidissement autonome, et non à sa mobilité. La plupart des unités de refroidissement portables ne seront jamais déplacées une fois installées, car le refroidisseur portable combine tous les composants nécessaires, y compris : le circuit de réfrigération, un diagnostic complet. contrôleurs à écran tactile et système électrique, pompe de traitement, réservoir et réservoir, le tout dans une seule unité.


Le refroidisseur de procédé portable refroidi par air de 8 tonnes, modèle TW-10AD, comprend un compresseur hermétique à spirales à plusieurs étages utilisant le réfrigérant R410A/R407C. Le réfrigérant est un gaz qui n'appauvrit pas l'ozone et est considéré comme respectueux de l'environnement. Il est principalement utilisé pour les machines à pochettes de refroidissement, l'impression, le moulage par injection plastique, les machines laser, le polissage des métaux, les machines de capsulage et d'autres autres industries.


Tongwei est le principal fabricant et fournisseur de refroidisseurs portables, situé en Chine. Avec de nombreuses années d'expérience en réfrigération, nous garantissons la production d'un système de refroidissement industriel de la meilleure qualité avec des spécifications étonnantes et de superbes offres de garantie.


Avec l’aide du refroidisseur portable efficace, vous pouvez obtenir un refroidissement efficace dans n’importe quelle industrie.


Spécifications techniques du refroidisseur de processus refroidi par air portable de 8 tonnes MODÈLE : TW-10AD

Modèle

TW-10AD

capacité de refroidissement nominale

KW

50HZ

28.01

60HZ

32.78

Tonne

50HZ

7.96

60HZ

9.32

Plage de température de l'eau glacée

5~35

Consommation maximale

kW

9.9

Pleine charge

Ampli

27.9

source d'énergie



3PH-380V-50HZ(Standard)

3PH-220-480V-60HZ(Personnalisé)

réfrigérant

taper



R22/R407C/R410A/R134A

contrôle



Balance externe du détendeur thermique

compresseur

taper



type de défilement hermétique

pouvoir

kW

3,8*2

QTÉ.

Unité

2

condenseur

taper



Manchon en cuivre à ailettes en aluminium efficace + ventilateur à rotor externe à faible bruit

volume d'air

m3/heure

10000

ventilateur du moteur

kW

045*2

évaporateur

taper



Serpentin dans l’évaporateur du réservoir d’eau(Standard)

Type d'évaporateur à calandre et à tube(Personnalisé)

Débit d'eau de refroidissement

m3/heure

4.82

Volume du réservoir

L

180

Connexion d'entrée et de sortie (BSP)

pouce

2''

Pompe à eau

pouvoir

kW

1,5

L'écoulement de l'eau

M3/heure

13.5

Pression maximale

Bar

2

dispositifs de sécurité

Protection contre la surchauffe du compresseur, protection contre les surintensités, protection contre les hautes et basses pressions, protection contre la surchauffe, protection contre la circulation, protection contre la séquence de phases/perte de phase, protection contre les niveaux bas, protection contre le gel

dimension

mm

1520*765*1670

poids

kg

355


Caractéristiques et avantages du refroidisseur portable

Ces refroidisseurs portables refroidis par air ont une plage de température de fonctionnement de 41 à 95 °F (5 ~ 35 ℃) et fonctionnent à une température ambiante maximale de 104 °F (40 ℃) avec un réfrigérant R410A ou R407C respectueux de l'environnement. Si votre température ambiante peut atteindre plus de 50 ℃, veuillez choisir le réfrigérant R134a respectueux de l'environnement pour une température ambiante élevée.


Les autres caractéristiques standard des refroidisseurs portables à refroidissement par air que nous fournissons comprennent :

▪ Panneau de diagnostic complet

▪ Réservoir réservoir

▪ Plaque/coque brasée et tube/serpentin dans l'échangeur thermique du réservoir d'eau

▪ Manomètres (réfrigérant et pompe)

▪ Vanne de dérivation de gaz chauds

▪ Condenseur à ailettes

▪ Filtre déshydrateur et indicateur d'humidité

▪ Conception compacte avec roues portables

▪ Installation simple et facile, faible coût de maintenance


Quels sont les principaux composants du refroidisseur portable ?

3.1 Compresseur

Le compresseur est l'élément clé du refroidisseur d'eau portable refroidi par air, car il produit des variations de pression pour remuer le réfrigérant.

Pour une unité de refroidissement par air portable de 8 tonnes, équipée de deux compresseurs de marque Panasonic de 5 HP, utilisant le réfrigérant R410A/R407C, cette compresse de marque présente une efficacité de réfrigération élevée, un faible bruit, des économies d'énergie, une protection de l'environnement et une durabilité, une sécurité et une stabilité.

Compresseur Panasonic


3.2 Évaporateur

L'évaporateur est un élément crucial du refroidisseur industriel à air, car il est responsable de l'extraction de la chaleur du liquide refroidi. Il est situé entre le compresseur et le détendeur. Il existe trois types d'évaporateurs :évaporateur à serpentin dans le réservoir d'eau, évaporateur à calandre et à tubes, évaporateur à plaques en acier inoxydable 304SS.



Serpentin dans l'évaporateur du réservoir d'eau SS


Type de plaque SS + évaporateur de réservoir d'eau


Évaporateur à calandre et à tubes


3.3 Pompe à eau

La pompe à eau est conçue pour augmenter la pression et le débit de l'eau glacée dans un espace fermé.

La pompe à eau à pression d'eau pour le refroidisseur est d'environ 2 bars, mais si vous avez besoin d'une pression d'eau plus élevée, veuillez nous le dire lors de votre demande. Par exemple, lorsque vous utilisez des refroidisseurs pour refroidir la machine de soufflage de bouteilles, la pression de l'eau pour la pompe à eau a besoin d'environ 4 bar .



Pompe à eau


Pompe à eau haute pression


3.4 Condenseur

Le condenseur pour refroidisseur à air portable est équipé d'ailettes transversales efficaces et de tubes en cuivre filetés femelles pour une efficacité d'échange thermique élevée et une bonne stabilité. Sa fonction est de refroidir la vapeur réfrigérante libérée par le compresseur en un mélange liquide ou gaz-liquide. .



Condenseur à ailettes + ventilateur en aluminium


3.5 Panneau de contrôle

Les refroidisseurs Tongwei utilisent un contrôleur de température numérique de précision, un port de communication RS485, qui peut effectuer une surveillance et un contrôle à distance. Opération simple, faible taux de défaillance, facteur de sécurité élevé, installation facile.

Panneau de contrôleur


Pièce de rechange pour refroidisseur portable


Comment puis-je choisir le refroidisseur portable adapté à votre application ?

Il y a quatre spécifications importantes du refroidisseur que vous devez prendre en compte lorsque vous choisissez un refroidisseur pour votre application : la capacité de refroidissement du refroidisseur, la tension requise pour le fonctionnement, la puissance et le débit de la pompe associés (contactez-nous pour une sélection personnalisée), le réfrigérant et l'évaporateur. taper.


5.1 Calculer la capacité de refroidissement appropriée pour le refroidisseur

L’une des questions les plus fréquentes demande comment connaître la capacité de refroidissement des refroidisseurs. Nous utilisons KW, Ton, But/h, Kcal/h pour choisir la capacité de refroidissement du refroidisseur :1 KW=860 kcal/h ; 1 tonne = 3,517 kW ; 1 kW = 3 412 Btu/h ;


Il existe également une formule pour calculer la capacité de refroidissement d'un refroidisseur :.

Capacité de refroidissement (kw) = débit (m3/h) * changement de température (T1-T2)/0,86

Charge thermique = C (chaleur spécifique)* M (sortie de qualité par heure)* Changement de température (T1-T2)

Surdimensionner le refroidisseur de 20 % Taille idéale en KW = KW x 1,2

Noté : T1 : Température de l'eau entrante (℃)      T2 : Température de l'eau réfrigérée requise (℃)



Par exemple, quelle taille de refroidisseur est nécessaire pour refroidir 10 m³ d’eau de 35 °C à 15 °C en 1 heure ?

Différentiel de température = 35℃-15℃=20℃

Débit d'eau = 10 m³/heure

Capacité de refroidissement en KW = 10 x 20 ÷ 0,86 = 232 KW

Surdimensionner le refroidisseur = 232 x 1,2 = 278,4 kW

Une capacité de refroidissement de 278,4 kW pour le refroidisseur est requise.


5.2 Puissance

Différents pays et régions ont des normes différentes pour l'électricité industrielle, les alimentations courantes sont208-230 V, 380-420 V, 440-480 V, 50 Hz ou 60 Hz, 3 phases.

Aux Philippines, l'alimentation est de 220 V 60 Hz 3PH, 380 V 60 Hz 3PH, 460 V 60 Hz 3PH ;

à Singapour et en Malaisie, l'alimentation est de 415 V 50 Hz 3PH ;

au Mexique, l'alimentation est de 220 V 60 Hz 3PH ;

Aux États-Unis, l'alimentation est de 208 V 60 Hz 3PH, 575 V 60 Hz 3PH, 480 V 60 Hz 3PH, etc.


5.3 Pompe à eau

Lorsque vous décidez de la capacité/tonnage du refroidisseur, nous vous recommanderons la pompe appropriée en KW, dont la pompe à eau standard est d'environ 2 bars. Si vous avez besoin d'une pression d'eau plus élevée, veuillez nous contacter lors de votre demande.


5.4 Réfrigérant

R22, R410A, R407C, R404A, R134A sont des choix facultatifs.

R22 : bon effet rafraîchissant, mais le R22 est considéré comme un puissant gaz à effet de serre, il est donc interdit dans la plupart des pays.

R410A : respectueux de l'environnement, le R-410A a remplacé le R-22 en tant que réfrigérant préféré pour une utilisation dans les climatiseurs résidentiels et commerciaux au Japon, en Europe et aux États-Unis. Le R-410A fonctionne à des pressions plus élevées que les autres réfrigérants.

R407C : un bon remplacement du R22, bon effet de refroidissement.

R404A : convient aux applications nécessitant une basse température (inférieure à -10°c).

R134A : un gaz ininflammable utilisé principalement comme réfrigérant « haute température », adapté aux refroidisseurs à air fonctionnant à une température ambiante élevée supérieure à 50 ℃.


5.5 Choix de l'évaporateur

Les refroidisseurs ont généralement deux types d'évaporateurs : l'un estserpentin dans l'évaporateur du réservoir d'eau, l'autre estévaporateur à calandre et à tubes.

Évaporateur à serpentin et à réservoir, doté d'un réservoir de stockage d'eau intégré pour une utilisation plus pratique, il n'y a donc pas besoin de réservoirs tampons supplémentaires. C'est également notre évaporateur standard pour refroidisseur, si vous n'avez pas de réservoir tampon, nous utilisons simplement cet évaporateur pour votre refroidisseur.

Évaporateur de type calandre et tube, qui nécessite un réservoir tampon d'eau supplémentaire pour le raccordement.


Applications industrielles du refroidisseur de processus refroidi par air portable de 8 tonnes

Les refroidisseurs portables sont des systèmes de réfrigération très populaires qui peuvent fournir des sources de refroidissement par eau stables et fiables pour un usage industriel et commercial.

Les refroidisseurs portables sont également largement utilisés dans l’industrie du plastique, l’industrie alimentaire, l’industrie chimique et le refroidissement du ciment/béton.


6.1 Industrie du plastique

Les refroidisseurs stationnaires refroidis par air sont également largement utilisés dans la transformation du plastique et l'industrie du plastique, notamment le moulage par injection de plastique, les lignes d'extrusion et d'extrusion de plastique et les machines de moulage par soufflage.

La fonction de l'utilisation d'un refroidisseur à vis refroidi par air est de fournir le débit d'eau de refroidissement pour refroidir la température du moule en plastique afin de garantir la qualité du produit et l'efficacité de la production.

Refroidisseur portable pour l'industrie du plastique


6.2 Industrie alimentaire

Les refroidisseurs à air sont importants dans l'industrie alimentaire pour maintenir le contrôle de la température, préserver la qualité, prendre en charge divers processus de production et se conformer aux réglementations.

Refroidisseur portable pour l'industrie alimentaire


6.3 Industrie chimique

L'industrie pharmaceutique prépare les médicaments en les traitant selon différents paramètres de chauffage et de refroidissement, car le mélange, l'extrusion, le mélange et les refroidisseurs à vis refroidis par air sont des machines de refroidissement fournissant de l'eau de refroidissement à basse température, réduisant la température des machines chimiques et du traitement de refroidissement pharmaceutique.

Refroidisseur portable pour l'industrie chimique


6.4 Refroidissement du ciment/béton

La production de ciment implique une série de réactions chimiques qui génèrent des quantités importantes de chaleur. Le ciment est généralement mélangé à de l'eau pour obtenir un matériau appelé béton dont la température est en grande partie déterminée par l'eau utilisée dans la combinaison chimique des granulats de ciment et de l'eau.


Mode d'expédition du refroidisseur de processus refroidi par air portable de 8 tonnes

En tant que fournisseur et exportateur professionnel de refroidisseurs portables, nous avons notre propre transitaire pour organiser l'expédition. Notre machine de refroidissement est dotée d'un emballage en contreplaqué, qui évite les dommages pendant le transport et répond aux normes d'exportation. Il existe trois façons de livrer votre unité de refroidissement :


1. Expédié par avion : comme le refroidisseur est équipé d'un compresseur, d'une pompe à eau et de ventilateurs, le réfrigérant comprimé et l'huile à l'intérieur du compresseur sont un article dangereux avec possibilité d'explosion, il doit donc libérer le réfrigérant comprimé avant le transport. (Cela signifie que le refroidisseur d'eau ne contient pas de réfrigérant lorsque vous choisissez ce mode d'expédition. Une fois la machine arrivée à destination, vous devez ajouter du réfrigérant par des professionnels locaux. La compagnie aérienne nous demande également de fournir de nombreux documents pour prouver que le refroidisseur n'est pas un produit dangereux. Le coût du fret aérien est très élevé et peut être supérieur au coût du refroidisseur, donc la livraison par avion n'est pas le mode de transport recommandé à notre client.


2. Expédition par mer : le temps de transport est plus long que par avion, mais les frais de transport sont bon marché et il n'est pas nécessaire d'ajouter du réfrigérant une fois l'équipement arrivé à destination. Ce mode d'expédition est le mode de transport le plus approprié pour vous. pour livrer votre port local.


3.Si vous avez votre propre conteneur d'expédition chez votre autre fournisseur en Chine, nous pouvons vous aider à livrer le refroidisseur à votre fournisseur dans n'importe quelle ville de Chine.


Pourquoi devriez-vous choisir Tongwei pour votre refroidisseur de processus portable refroidi par air de 8 tonnes ?

▪ Une expérience à laquelle vous pouvez faire confiance

Nous concevons et construisons des refroidisseurs d'eau depuis plus de 15 ans. Du refroidisseur refroidi par air aux refroidisseurs refroidis par eau et tout le reste, nous avons construit des refroidisseurs pour presque toutes les industries et toutes les applications.


▪ Devis rapide

Obtenez un devis pour votre projet dès aujourd'hui ! Nous fournissons généralement un devis personnalisé dans les 2 heures.


▪ Service client 24h/24 et 7j/7

Croyez que nous serons toujours à vos côtés. Que vous ayez une question ou besoin d'un devis, il y a toujours quelqu'un qui répond au téléphone 24h/24.


▪ Machine durable et fiable

Nos produits sont fabriqués à partir de matériaux de haute qualité et nous offrons une garantie compétitive sur tous les refroidisseurs industriels.
