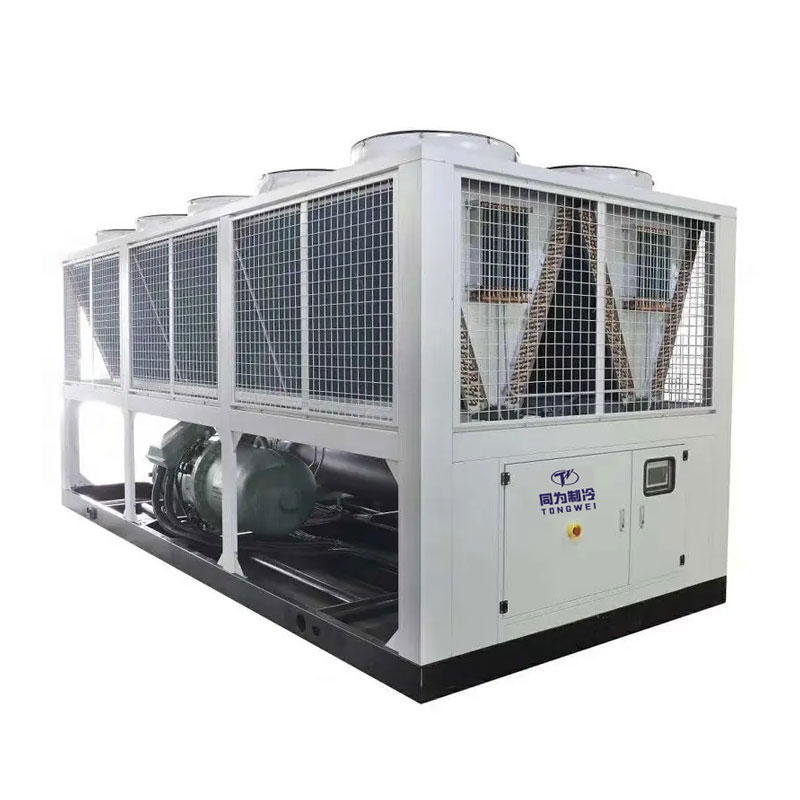

Refroidisseur à vis refroidi par air de 80 tonnes

Refroidisseur à vis refroidi par air de 80 tonnes

Le refroidisseur à vis refroidi par air est un dispositif de refroidissement fiable conçu pour fournir un fonctionnement de refroidissement à faible bruit et sans vibrations pour les applications à grande capacité de refroidissement. Il est équipé d'un évaporateur à compresseur à vis, d'un détendeur et d'un condenseur refroidi par air pour dissiper efficacement la chaleur du système sans exiger une alimentation en eau réfrigérée, qui absorbe la chaleur de l'eau de traitement, et la chaleur est ensuite transférée à l'air autour de l'unité de refroidissement. Le refroidisseur à vis refroidi par air de 80 tonnes a une capacité de refroidissement de 280 kW, équipé d'un compresseur à vis semi-hermétique Hanbell d'une unité. Les utilisations R407c, R22, R134a et R404a sont toutes disponibles en fonction des conditions de fonctionnement du refroidisseur à vis, des exigences de l'application et de la température ambiante. Il peut contrôler avec précision la température de moulage, raccourcir le cycle de moulage, améliorer la qualité du produit et augmenter l'efficacité de la production. Ils sont largement utilisés dans le traitement des métaux, l'ingénierie mécanique, la chimie et la pharmacie, l'alimentation et les boissons, l'industrie électronique, le textile, la galvanoplastie, les tests de semi-conducteurs. , jet d'eau, revêtement sous vide, refroidissement du ciment et du béton et autres domaines.

En tant que fabricant et fournisseur professionnel de refroidisseurs à vis refroidis par air en Chine, nos refroidisseurs à vis refroidis par air sont fabriqués par notre main-d'œuvre hautement qualifiée en utilisant des composants de qualité supérieure et une technologie de pointe adhérant aux normes et standards prédéfinis de l'industrie de la réfrigération. Cela garantit la robustesse, la longévité et la résistance à la corrosion des produits de refroidissement à vis. Nous pouvons fournir une gamme complète de refroidisseurs à vis, se référant aux refroidisseurs à vis refroidis par air avec une capacité de refroidissement de 80 kW à 1 000 kW et la plage de contrôle de la température du refroidisseur est de +25 ℃ à -30 ℃.

Refroidisseur à vis refroidi par air de 80 tonnes Spécifications techniques MODÈLE : TW-290ASH

Comment fonctionne un refroidisseur à vis refroidi par air de 80 tonnes ?

Pour le refroidisseur à compresseur à vis, le refroidisseur est doté d'un évaporateur à coque et à tube à haute efficacité, sans réservoir d'eau ni pompe à eau à l'intérieur du refroidisseur, il doit donc connecter le réservoir tampon et la pompe à l'extérieur, veuillez consulter le dessin de connexion de soufflage pour référence :

Refroidisseur à vis refroidi par air de 80 tonnes avec réservoir d'eau tampon, installation extérieure pour référence

Caractéristiques du refroidisseur à vis refroidi par air

✮Compresseur à vis de marque bien connue

L'unité adopte un compresseur à vis semi-hermétique de marque Allemagne BITZER ou Taiwan HANBELL. Le dernier profil de rotor à vis breveté de 5 à 6 avec une excellente efficacité.

Contrôle de capacité réglable à l'infini ou à échelons rapprochés, offrant un fonctionnement économe en énergie, stable et silencieux. Processus de fabrication breveté le plus avancé et de la plus haute précision. Surveillance et protection entièrement intelligentes intégrées, y compris la surveillance thermique de la température du moteur, la surveillance de la séquence de phases, le verrouillage à réinitialisation manuelle, le capteur de température d'huile.

Large gamme de réfrigérants en option, notamment R134A, R407c et R22 (R404A sur demande).

✮Système de contrôle de microprogrammation

Le contrôle centralisé par PLC industriel combiné au système de contrôle de la capacité du compresseur, surveille avec précision. Protection intégrée contre basse température, haute/basse pression, antigel, phase manquante, anti-phase, surcharge, surchauffe moteur, différentiel d'huile, débitmètre, latence de démarrage.

Langue de fonctionnement en option, menu principal, état de fonctionnement de l'unité facile à régler.

✮Installation facile, fonctionnement fiable

Il n'est pas nécessaire de se connecter à la tour de refroidissement

Démarrage rapproché, minimisant l’impact sur l’électricité.

Fonctionnement stable et sûr, faibles vibrations, facile à installer. Structure compacte, moins d'espace et léger, facile à transporter et à installer.

Entièrement câblé, inspecté et testé avant la livraison, ce qui permet d'économiser du temps et des coûts d'installation.

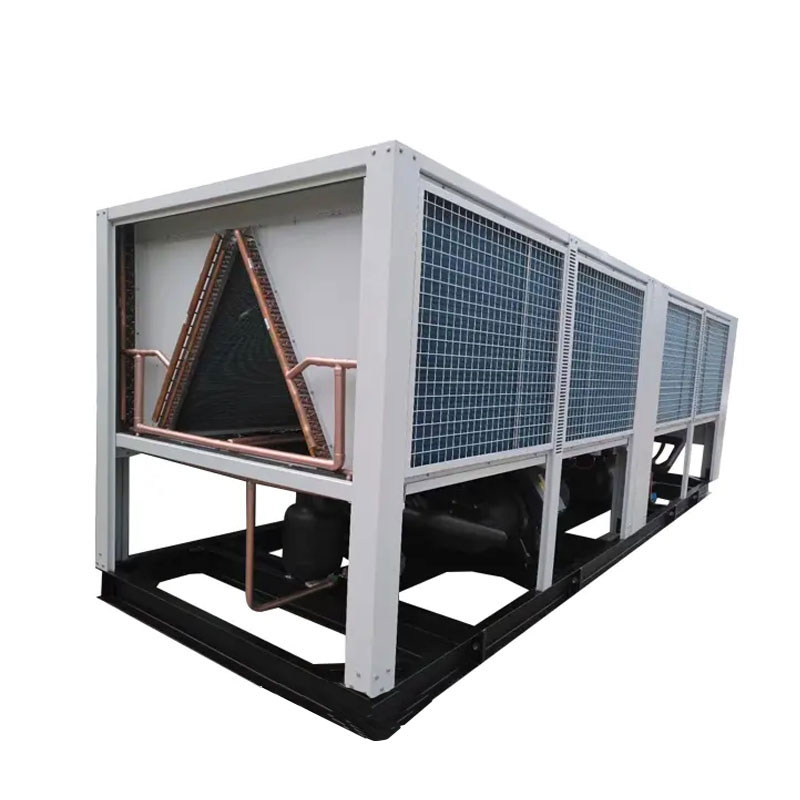

Condenseur à ailettes en aluminium en forme de W, assurant une zone d'échange de chaleur adéquate dans une unité de plus petite taille

-Évaporateur à haut rendement avec tube en cuivre à filetage interne.-Ventilateur axial à grand volume d'air avec pales métalliques. Moteur séparé du filet, fixé sur l'orifice d'échappement par commande PLC Siemens en métal, interface à écran tactile LCD.

Conception standard chargée R22, R407C sans CFC, R410A, R404A, R134A en option.

380 V-415 V/50 Hz 3pH pour une conception standard. Conception différente à la demande du client, telle que 220-570 V 60 Hz 3ph pour les clients des Philippines, du Mexique ou des États-Unis.

Quels sont les principaux composants du refroidisseur à vis refroidi par air de 80 tonnes

4.1 Compresseur

Le compresseur est le moteur clé du refroidisseur à vis refroidi par air, car il produit des variations de pression pour remuer le réfrigérant.

Pour un refroidisseur à vis refroidi par air de 80 tonnes, qui est avec UNE unité de marque Hanbell Screw ou un compresseur à vis Bizter en option, cela dépend de la capacité de réfrigération requise, utilisant le réfrigérant R407C, cette compresse de marque a une efficacité de réfrigération élevée, un faible bruit, une économie d'énergie et une protection de l'environnement. protection et durabilité, sécurité et stabilité.

Chaque compresseur à vis avec 4 étapes de contrôle de l'énergie 25 %-50 %-75 %-100 % pour garantir la stabilité de l'ensemble du refroidisseur à vis et garantir des performances de réfrigération élevées.

Compresseur à vis Hanbell

Compresseur à vis Bitzer

4.2 Évaporateur

L'évaporateur est un élément crucial du refroidisseur à compresseur à vis, car il est responsable de l'extraction de la chaleur du liquide refroidi. Il est situé entre le compresseur et le détendeur. Refroidisseur à compresseur à vis Utilise un échangeur de chaleur à coque et à tube en boucle fermée très efficace comme évaporateur.

Évaporateur à calandre et à tubes

4.3 Condenseur

Le condenseur pour refroidisseur à vis refroidi par air est équipé d'ailettes transversales efficaces et de tubes en cuivre filetés femelles pour une efficacité d'échange thermique élevée et une bonne stabilité. Sa fonction est de refroidir la vapeur de réfrigérant libérée par le compresseur en un mélange liquide ou gaz-liquide. .

Condenseur à ailettes + ventilateur en aluminium

4.4 Panneau de contrôle

Les refroidisseurs Tongwei utilisent un système de contrôle PLC intégré avec une interface homme-machine et un grand écran tactile LED.

Panneau de contrôleur PLC

Comment puis-je choisir le bon refroidisseur à vis refroidi par air ?

Il y a cinq spécifications importantes du refroidisseur que vous devez prendre en compte lorsque vous choisissez un refroidisseur pour votre application : la capacité de refroidissement du refroidisseur, la tension requise pour le fonctionnement, la puissance et le débit de la pompe associés (contactez-nous pour une sélection personnalisée), le réfrigérant et l'évaporateur. taper.

5.1 Calculer la capacité de refroidissement appropriée pour le refroidisseur

L’une des questions les plus fréquentes demande comment connaître la capacité de refroidissement des refroidisseurs. Nous utilisons KW, Ton, But/h, Kcal/h pour choisir la capacité de refroidissement du refroidisseur :1 KW=860 kcal/h;1 TONNE=3,517 KW;

1 KW=3412 Btu/h;

Il existe également une formule pour calculer la capacité de refroidissement d'un refroidisseur :.

Capacité de refroidissement (kw) = débit (m3/h) * changement de température (T1-T2)/0,86

Charge thermique = C (chaleur spécifique)* M (sortie de qualité par heure)* Changement de température (T1-T2)

Surdimensionner le refroidisseur de 20 % Taille idéale en KW = KW x 1,2

Noté : T1 : Température de l'eau entrante (℃)      T2 : Température de l'eau réfrigérée requise (℃)

Par exemple, quelle taille de refroidisseur est nécessaire pour refroidir 10 m³ d’eau de 35°c à 15°c en 1 heure ?

Différentiel de température = 35℃-15℃=20℃

Débit d'eau = 10 m³/heure

Capacité de refroidissement en KW = 10 x 20 ÷ 0,86 = 232 KW

Surdimensionner le refroidisseur = 232 x 1,2 = 278,4 kW

Une capacité de refroidissement de 278,4 kW pour le refroidisseur est requise.

5.2 Puissance

Différents pays et régions ont des normes différentes pour l'électricité industrielle, les alimentations courantes sont 208-230 V, 380-420 V, 440-480 V, 50 Hz ou 60 Hz, triphasé.

Aux Philippines, l'alimentation est de 220 V 60 Hz 3PH, 380 V 60 Hz 3PH, 460 V 60 Hz 3PH ;

à Singapour et en Malaisie, l'alimentation est de 415 V 50 Hz 3PH ;

au Mexique, l'alimentation est de 220 V 60 Hz 3PH ;

Aux États-Unis, l'alimentation électrique est208 V 60 Hz triphasé ; 575 V 60 HZ triphasé ; 480 V 60 HZ3PH et ainsi de suite

5.3 Réfrigérant

R22, R407C, R404A, R134A sont des choix facultatifs.

R22 : bon effet rafraîchissant, mais le R22 est considéré comme un puissant gaz à effet de serre, il est donc interdit dans la plupart des pays.

R407C : un bon remplacement du R22, bon effet de refroidissement.

R404A : convient aux applications nécessitant une basse température (inférieure à -10°c).

R134A : un gaz ininflammable utilisé principalement comme réfrigérant « haute température », adapté aux refroidisseurs à air fonctionnant à une température ambiante élevée supérieure à 50 ℃.

5.4 Choix de l'évaporateur

Le refroidisseur à vis refroidi par air utilise généralement un seul évaporateur : il suffitéchangeur de chaleur à calandre et à tubes.Évaporateur de type calandre et tubulaire, qui nécessite le raccordement d'un réservoir tampon d'eau supplémentaire.

5.5 Capacité du réservoir d'eau tampon Choisir

La capacité du réservoir tampon peut être personnalisée en fonction des besoins spécifiques. Il peut tamponner une charge thermique plus importante et stocker plus d’eau réfrigérée.

Réservoir d'eau en acier inoxydable 304

Pièce de rechange pour refroidisseur à vis refroidi par air

Quelle est la différence entre un refroidisseur à vis refroidi par air et un refroidisseur à vis refroidi à l'eau

Les refroidisseurs à vis refroidis par air et par eau sont deux types de refroidisseurs à vis utilisés pour les applications de refroidissement dans diverses industries.

La principale différence entre le refroidisseur à vis refroidi par air et le refroidisseur à vis refroidi par eau est le condenseur :

Le condenseur d'un refroidisseur à vis refroidi par air est refroidi par l'air ambiant, dont la chaleur générée pendant le processus de refroidissement est dissipée dans l'air ambiant ;

Refroidisseur à vis refroidi à l'eauavec un condenseur de type eau à coque et tube qui est fixé à une tour de refroidissement et est généralement utilisé dans les installations moyennes et larges où l'eau est disponible. Ainsi, le refroidisseur à vis refroidi à l'eau doit être connecté à la tour de refroidissement à eau et à la pompe de refroidissement à eau à l'extérieur, l'installation est plus de problèmes que le refroidisseur à vis refroidi par air.

Mais si votre température ambiante est très élevée au-dessus de 50 ℃, nous vous suggérons d'utiliser un refroidisseur à vis refroidi par air, car le refroidisseur à vis refroidi par air peut consommer plus d'énergie pour atteindre la même capacité de refroidissement en raison des limitations de l'air comme moyen d'échange thermique et du refroidissement par eau. Le refroidisseur à vis utilise une source d'eau constante pour une dissipation thermique plus stable et plus efficace. Ainsi, à température ambiante élevée, le refroidisseur à vis refroidi à l'eau est plus économe en énergie et constitue un meilleur choix pour votre application.

Refroidisseur à vis refroidi à l'eau

Applications industrielles du refroidisseur à vis refroidi par air

Les refroidisseurs à vis refroidis par air sont des systèmes de réfrigération très populaires qui peuvent fournir des sources de refroidissement par eau stables et fiables pour un usage industriel et commercial.

Les refroidisseurs à vis refroidis par air sont également largement utilisés dans l'industrie du plastique, l'industrie alimentaire, l'industrie chimique et le refroidissement du ciment/béton.

8.1 Industrie du plastique

Les refroidisseurs à vis refroidis par air sont également largement utilisés dans la transformation du plastique et l'industrie du plastique, notamment le moulage par injection de plastique, les lignes d'extrusion et d'extrusion de plastique et les machines de moulage par soufflage.

La fonction de l'utilisation d'un refroidisseur à vis refroidi par air est de fournir le débit d'eau de refroidissement pour refroidir la température du moule en plastique afin de garantir la qualité du produit et l'efficacité de la production.

Refroidisseur à vis refroidi par air pour l'industrie du plastique

8.2 Industrie des aliments et des boissons

Les refroidisseurs à vis refroidis par air sont un moyen efficace de refroidir vos produits sans geler dans la cuve de fabrication. Certains exemples, tels que la fermentation du vin, les refroidisseurs de bière/brasserie, les refroidisseurs d'eau gazeuse et les procédés laitiers, ont tous été améliorés grâce à l'utilisation d'un refroidisseur à spirale refroidi par eau. L'eau est refroidie dans les refroidisseurs puis s'écoule à travers des tubes en boucle fermée fixés aux récipients pour aliments et boissons de l'échangeur de chaleur. Cela empêche la corrosion des métaux souvent présente dans l'eau et maintient également votre produit à une température constante. Que vous ayez besoin de la meilleure levure pour maintenir la fermentation de votre vin ou empêcher votre lait de rancir, un refroidisseur à vis peut vous aider à obtenir les résultats idéaux.

Refroidisseur à vis refroidi par air pour l'industrie alimentaire

8.3 Industrie chimique

L'industrie pharmaceutique prépare les médicaments en les traitant selon différents paramètres de chauffage et de refroidissement, car le mélange, l'extrusion, le mélange et les refroidisseurs à vis refroidis par air sont des machines de refroidissement fournissant de l'eau de refroidissement à basse température, réduisant la température des machines chimiques et du traitement de refroidissement pharmaceutique.

Refroidisseur à vis refroidi par air pour l'industrie chimique

8.4 Refroidissement du ciment/béton

La production de ciment implique une série de réactions chimiques qui génèrent des quantités importantes de chaleur. Le ciment est généralement mélangé à de l'eau pour obtenir un matériau appelé béton dont la température est en grande partie déterminée par l'eau utilisée dans la combinaison chimique des granulats de ciment et de l'eau.

Refroidisseur à vis pour le refroidissement du ciment et du béton

Mode d'expédition du refroidisseur à vis refroidi par air de 80 tonnes

En tant que fournisseur et exportateur professionnel de refroidisseurs d'eau, nous avons notre propre transitaire pour organiser l'expédition. Notre machine de refroidissement est dotée d'un emballage en contreplaqué, qui évite les dommages pendant le transport et répond aux normes d'exportation. Il existe trois façons de livrer votre unité de refroidissement :

1. Expédié par avion : comme le refroidisseur est équipé d'un compresseur, d'une pompe à eau et de ventilateurs, le réfrigérant comprimé et l'huile à l'intérieur du compresseur sont un article dangereux avec possibilité d'explosion, il doit donc libérer le réfrigérant comprimé avant le transport. (Cela signifie que le refroidisseur d'eau ne contient pas de réfrigérant lorsque vous choisissez ce mode d'expédition. Une fois la machine arrivée à destination, vous devez ajouter du réfrigérant par des professionnels locaux. La compagnie aérienne nous demande également de fournir de nombreux documents pour prouver que le refroidisseur n'est pas un produit dangereux. Le coût du fret aérien est très élevé et peut être supérieur au coût du refroidisseur, donc la livraison par avion n'est pas le mode de transport recommandé à notre client.

2. Expédition par mer : le temps de transport est plus long que par avion, mais les frais de transport sont bon marché et il n'est pas nécessaire d'ajouter du réfrigérant une fois l'équipement arrivé à destination. Ce mode d'expédition est le mode de transport le plus approprié pour vous. pour livrer votre port local.

3.Si vous avez votre propre conteneur d'expédition chez votre autre fournisseur en Chine, nous pouvons vous aider à livrer le refroidisseur à votre fournisseur dans n'importe quelle ville de Chine.
