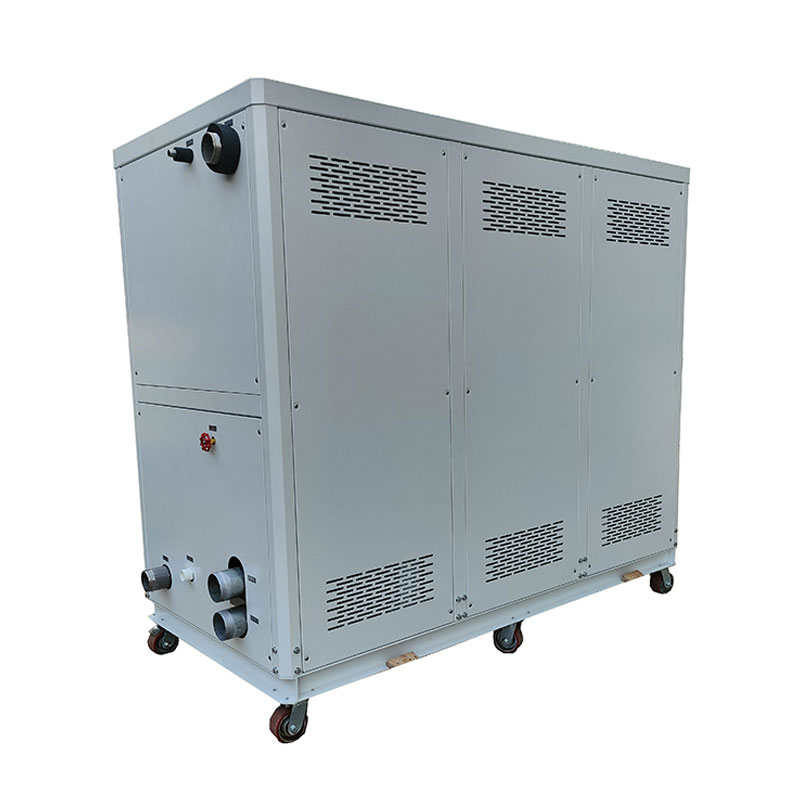

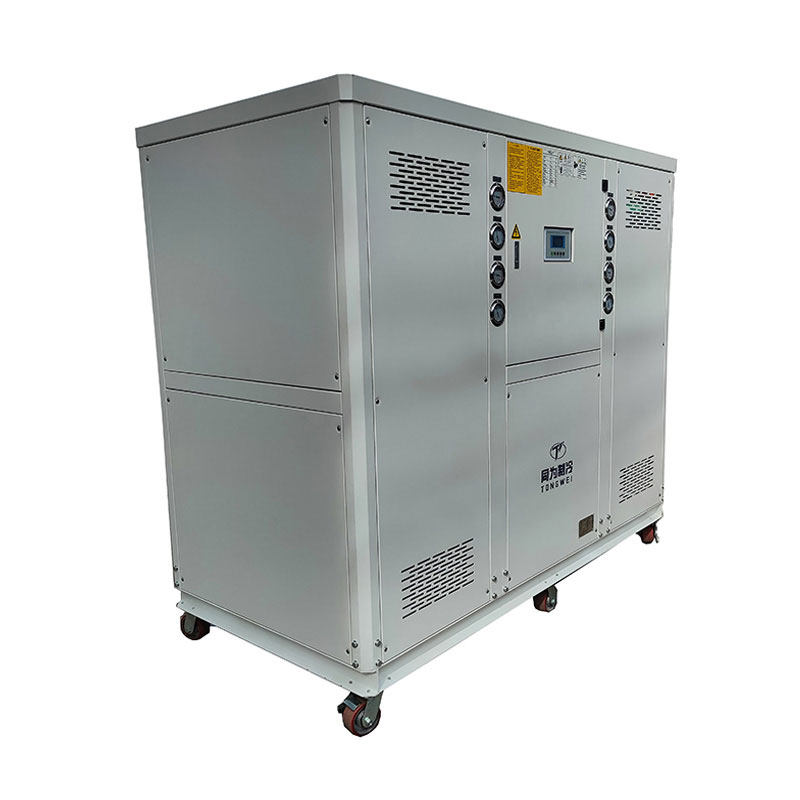

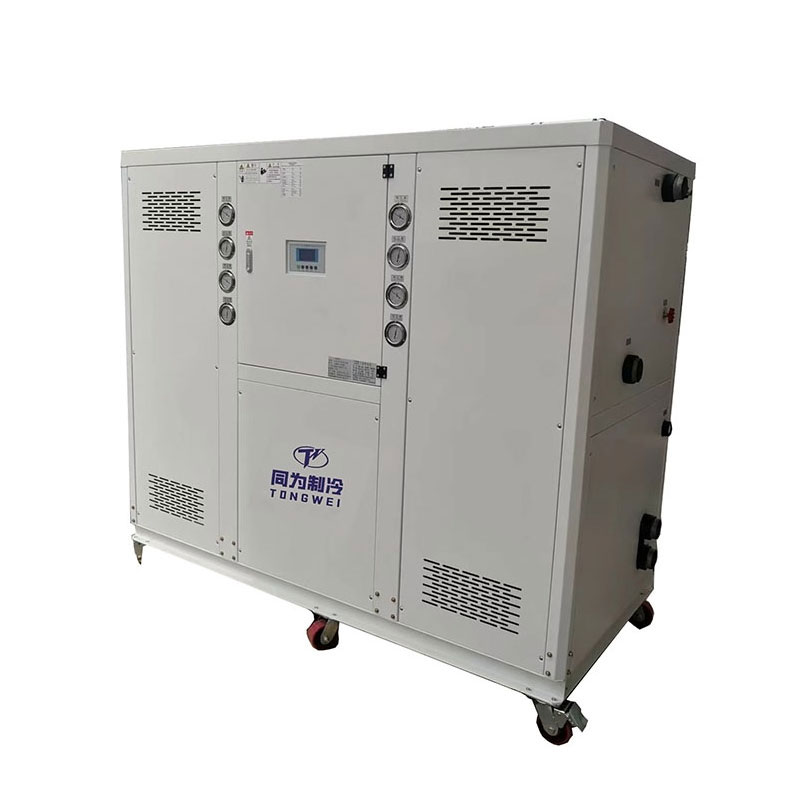

Refroidisseur d'extrusion portatif industriel

Refroidisseur d'extrusion portatif industriel

Le refroidisseur portable industriel pour refroidir l'extrudeuse est appelé refroidisseur d'extrusion ou système de refroidissement par extrusion de plastique qui est un dispositif de refroidissement qui peut fournir une température constante, un débit constant et une pression constante. Étant donné que les extrudeuses sont principalement utilisées pour divers produits en plastique extrudés, tels que le PE, le PP , PVC, ABS, etc., les températures élevées générées pendant le processus de production entraîneront des difficultés de démoulage et un moulage lent, un refroidisseur est donc nécessaire pour fournir de l'eau réfrigérée en circulation à basse température. (5-30 ℃) à l'extrudeuse pour raccourcir le temps de refroidissement et améliorer la qualité du produit. Le refroidisseur d'extrusion est composé d'un compresseur, d'un condenseur refroidi par air/eau, d'un réservoir d'eau, d'un évaporateur, d'une pompe à eau, d'un microprocesseur, d'une alimentation électrique et de dispositifs de protection. Son principe de fonctionnement consiste à injecter d'abord une certaine quantité d'eau dans le réservoir d'eau de la machine, à refroidir l'eau à travers le système de réfrigération du réfrigérateur industriel, puis à envoyer l'eau de refroidissement à basse température à l'équipement qui doit être refroidi par l'eau. pompe. Lorsque la température de l'eau réfrigérée dans le réfrigérateur augmente, la chaleur est ensuite évacuée et renvoyée au réservoir d'eau pour refroidissement. La température de l'eau de refroidissement peut être automatiquement ajustée selon les besoins, ce qui peut économiser de l'eau pour une utilisation à long terme. Il s’agit donc d’un équipement de réfrigération standard économe en énergie.

Tonnegwei est le fabricant et fournisseur professionnel de système de refroidissement par extrusion portable, situé en Chine. Avec de nombreuses années d'expérience en réfrigération, nous garantissons la production d'un système de refroidissement industriel de la meilleure qualité avec des spécifications étonnantes et des offres de garantie exceptionnelles. Si vous recherchez le fabricant d'unités de refroidissement par extrusion portables industrielles favorables aux applications en Chine,Contactez-nousmaintenant pour sélectionner la plus grande variété de refroidisseurs à des coûts raisonnables.

Refroidisseur d'extrusion portatif industriel refroidi par air et par eau Spécifications techniques

Caractéristiques et avantages du refroidisseur par extrusion

▪ Capacité de refroidissement de 2KW à 1000KW sur refroidisseur d'extrusion refroidi par air et refroidi par eau

▪ Le compresseur est un compresseur scroll/vis de haute qualité, totalement fiable et économe en énergie.

▪ Échangeur de chaleur à plaques/coquilles et tubes brasés en option

▪ Chaque compresseur dispose d'un circuit frigorifique séparé.

▪ Des réfrigérants respectueux de l'environnement tels que R134A, R407C, R410A sont utilisés. Ils garantiront une efficacité de refroidissement élevée avec chaque refroidisseur pour extrudeuse.

▪ Il s'agit d'avoir l'intégration de tous les équipements standards comme une pompe haute pression, une pompe en fer, une pompe en acier inoxydable pour traiter les différentes applications spécifiques.

▪ Installation simple et facile, faible coût de maintenance

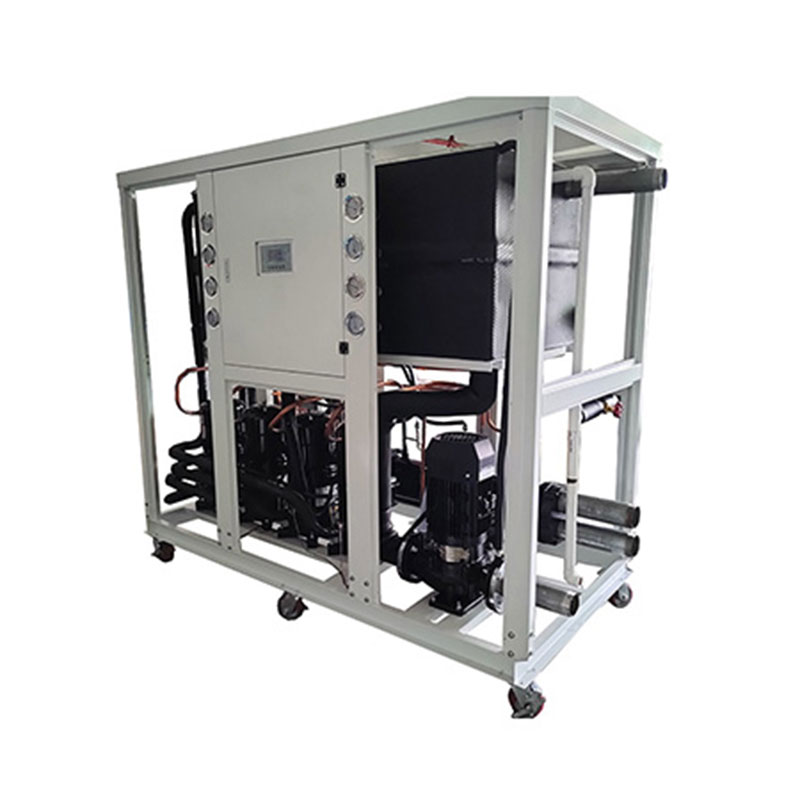

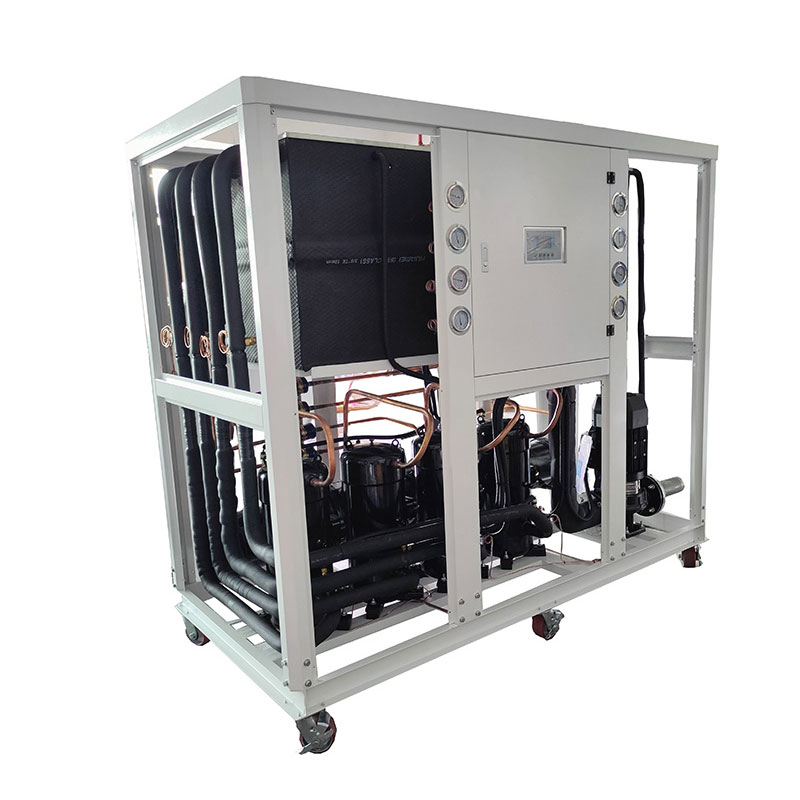

Quels sont les principaux composants du refroidisseur d’extrusion portable industriel ?

3.1 Compresseur

Le compresseur est le moteur clé du refroidisseur portable car il produit des variations de pression pour remuer le réfrigérant.

Depuis2 tonnes à 50 tonnesRefroidisseur d'extrusion, équipé d'un compresseur scroll de marque Panasonic/Danfoss, utilisant le réfrigérant R410A/R407C/R134a, cette compresse de marque présente une efficacité de réfrigération élevée, un faible bruit, une économie d'énergie, une protection de l'environnement et une durabilité, une sécurité et une stabilité.

Au-dessus de 30 tonnesrefroidisseur d'extrusion, qui peut utiliser des compresseurs à vis Hanbell/Bitzer ;

Compresseur Panasonic

Compresseur Danfoss

3.2 Évaporateur

L'évaporateur est un composant crucial du refroidisseur par extrusion car il est responsable de l'extraction de la chaleur du liquide refroidi. Il est situé entre le compresseur et le détendeur. Il existe trois types d'évaporateurs :Serpentin en acier inoxydable dans l'évaporateur à réservoir d'eau, évaporateur à calandre et à tubes.

Serpentin SS dans l'évaporateur du réservoir d'eau SS

Évaporateur à calandre et à tubes

3.3 Pompe à eau

La pompe à eau est conçue pour augmenter la pression et le débit de l'eau glacée dans un espace fermé.

La pompe à eau à pression d'eau pour le refroidisseur est d'environ 2 bars, mais si vous avez besoin d'une pression d'eau plus élevée, veuillez nous le dire lors de votre demande. Par exemple, lorsque vous utilisez des refroidisseurs pour refroidir la machine de soufflage de bouteilles, la pression de l'eau pour la pompe à eau a besoin d'environ 4 bar .

Pompe à eau

Pompe à eau haute pression

3.4 Condenseur

Le condenseur pour refroidisseur d'extrusion portable refroidi par air est équipé d'ailettes transversales efficaces et de tubes en cuivre filetés femelles pour une efficacité d'échange thermique élevée et une bonne stabilité. Sa fonction est de refroidir la vapeur réfrigérante libérée par le compresseur dans un liquide ou un gaz. mélange liquide.

Condenseur à ailettes + ventilateur en aluminium

Le condenseur pour refroidisseur industriel par extrusion refroidi à l'eau est constitué d'une coque et d'un tube, les tubes de cuivre internes utilisant un processus de gaufrage de filetage externe. Cette conception améliore efficacement l'efficacité de l'échange thermique entre le réfrigérant et l'eau pendant le processus. Par rapport aux tubes en cuivre lisses traditionnels, le processus de gaufrage du filetage extérieur augmente la surface des tubes en cuivre, élargissant ainsi la zone de contact pour l'échange thermique et améliorant la conductivité thermique du condenseur. Cette conception d'optimisation permet au condenseur du refroidisseur à eau de transférer la chaleur du réfrigérant à l'eau plus rapidement et de manière cohérente, permettant à l'eau d'évacuer la chaleur.

Condenseur à coque et tube

3.5 Panneau de contrôle

Les refroidisseurs Tongwei utilisent un contrôleur de température numérique de précision, un port de communication RS485, qui peut effectuer une surveillance et un contrôle à distance. Opération simple, faible taux de défaillance, facteur de sécurité élevé, installation facile.

Panneau de contrôleur

Pièce de rechange pour refroidisseur d'extrusion portable industriel

Comment puis-je choisir le bon refroidisseur d’extrusion portable ?

Il y a cinq spécifications importantes du refroidisseur que vous devez prendre en compte lorsque vous choisissez un refroidisseur pour votre application : la capacité de refroidissement du refroidisseur, la tension requise pour le fonctionnement, la puissance et le débit de la pompe associés (contactez-nous pour une sélection personnalisée), le réfrigérant et l'évaporateur. taper.

5.1 Calculer la capacité de refroidissement appropriée pour le refroidisseur

L’une des questions les plus fréquentes demande comment connaître la capacité de refroidissement des refroidisseurs. Nous utilisons KW, Ton, But/h, Kcal/h pour choisir la capacité de refroidissement du refroidisseur :1 KW=860 kcal/h ; 1 tonne = 3,517 kW ; 1 kW = 3 412 Btu/h ;

▪ Dites-nous le poids (KG) du matériau par heure en cours de traitement.

▪ Dites-nous le matériau tel que le polyéthylène ou le polypropylène ou le polystyrène ou le PVC

▪ Combien de degrés pour la température de l'eau d'entrée et de sortie

5.2 Types de système de refroidissement par extrusion ?

Il existe deux types de refroidisseur :Refroidisseur d'extrusion refroidi par air et refroidisseur d'extrusion refroidi par eau.

De nombreuses usines clientes sont équipées de tours de refroidissement à eau. Dans ce cas, il est préférable de choisir un refroidisseur d’extrusion refroidi à l’eau. Le refroidisseur d'extrusion refroidi à l'eau utilise une tour de refroidissement pour dissiper la chaleur et la stabilité de refroidissement est plus élevée ; s'il n'y a pas de château d'eau de refroidissement, la puissance de refroidissement du refroidisseur est faible et il est recommandé d'utiliser un refroidisseur à air ; les utilisateurs ayant une puissance de refroidissement plus élevée (tels que les refroidisseurs de 50 hp à 60 hp) doivent choisir un refroidisseur par extrusion refroidi à l'eau avec tour de refroidissement pour le refroidissement

5.3 Puissance

Différents pays et régions ont des normes différentes pour l'électricité industrielle, les alimentations courantes sont208-230 V, 380-420 V, 440-480 V, 50 Hz ou 60 Hz, 3 phases.

Aux Philippines, l'alimentation est de 220 V 60 Hz 3PH, 380 V 60 Hz 3PH, 460 V 60 Hz 3PH ;

à Singapour et en Malaisie, l'alimentation est de 415 V 50 Hz 3PH ;

au Mexique, l'alimentation est de 220 V 60 Hz 3PH ;

Aux États-Unis, l'alimentation est de 208 V 60 Hz 3PH, 575 V 60 Hz 3PH, 480 V 60 Hz 3PH, etc.

5.4 Pompe à eau

Lorsque vous décidez de la capacité/tonnage du refroidisseur, nous vous recommanderons la pompe appropriée en KW, dont la pompe à eau standard est d'environ 2 bars. Si vous avez besoin d'une pression d'eau plus élevée, veuillez nous contacter lors de votre demande.

5.5 Réfrigérant

R22, R410A, R407C, R404A, R134A sont des choix facultatifs.

R22 : bon effet rafraîchissant, mais le R22 est considéré comme un puissant gaz à effet de serre, il est donc interdit dans la plupart des pays.

R410A : respectueux de l'environnement, le R-410A a remplacé le R-22 en tant que réfrigérant préféré pour une utilisation dans les climatiseurs résidentiels et commerciaux au Japon, en Europe et aux États-Unis. Le R-410A fonctionne à des pressions plus élevées que les autres réfrigérants.

R407C : un bon remplacement du R22, bon effet de refroidissement.

R404A : convient aux applications nécessitant une basse température (inférieure à -10°c).

R134A : un gaz ininflammable utilisé principalement comme réfrigérant « haute température », adapté aux refroidisseurs à air fonctionnant à une température ambiante élevée supérieure à 50 ℃.

5.6 Choix de l'évaporateur

Les refroidisseurs ont généralement deux types d'évaporateurs : l'un estserpentin dans l'évaporateur du réservoir d'eau, l'autre estévaporateur à calandre et à tubes.

Nous devons confirmer si l'extrudeuse du client dispose d'un réservoir d'eau ouvert. Si tel est le cas, lors du choix d'un refroidisseur, le type à calandre et tube ou le type à plaque doit être sélectionné au lieu de l'évaporateur à serpentin à réservoir. S’il n’y a pas d’évier ou de piscine, nous devrions choisir un évaporateur à serpentin dans le réservoir d’eau.

Mode d'expédition du refroidisseur d'extrusion portable industriel

En tant que fournisseur et exportateur professionnel de refroidisseurs portables, nous avons notre propre transitaire pour organiser l'expédition. Notre machine de refroidissement est dotée d'un emballage en contreplaqué, qui évite les dommages pendant le transport et répond aux normes d'exportation. Il existe trois façons de livrer votre unité de refroidissement :

1. Expédié par avion : comme le refroidisseur est équipé d'un compresseur, d'une pompe à eau et de ventilateurs, le réfrigérant comprimé et l'huile à l'intérieur du compresseur sont un article dangereux avec possibilité d'explosion, il doit donc libérer le réfrigérant comprimé avant le transport. (Cela signifie que le refroidisseur d'eau ne contient pas de réfrigérant lorsque vous choisissez ce mode d'expédition. Une fois la machine arrivée à destination, vous devez ajouter du réfrigérant par des professionnels locaux. La compagnie aérienne nous demande également de fournir de nombreux documents pour prouver que le refroidisseur n'est pas un produit dangereux. Le coût du fret aérien est très élevé et peut être supérieur au coût du refroidisseur, donc la livraison par avion n'est pas le mode de transport recommandé à notre client.

2. Expédition par mer : le temps de transport est plus long que par avion, mais les frais de transport sont bon marché et il n'est pas nécessaire d'ajouter du réfrigérant une fois l'équipement arrivé à destination. Ce mode d'expédition est le mode de transport le plus approprié pour vous. pour livrer votre port local.

3.Si vous avez votre propre conteneur d'expédition chez votre autre fournisseur en Chine, nous pouvons vous aider à livrer le refroidisseur à votre fournisseur dans n'importe quelle ville de Chine.

Pourquoi devriez-vous choisir Tongwei pour votre fournisseur de refroidisseurs d'extrusion portables ?

▪ Une expérience à laquelle vous pouvez faire confiance

Nous concevons et construisons des refroidisseurs d'eau depuis plus de 15 ans. Du refroidisseur refroidi par air aux refroidisseurs refroidis par eau et tout le reste, nous avons construit des refroidisseurs pour presque toutes les industries et toutes les applications.

▪ Devis rapide

Obtenez un devis pour votre projet dès aujourd'hui ! Nous fournissons généralement un devis personnalisé dans les 2 heures.

▪ Service client 24h/24 et 7j/7

Croyez que nous serons toujours à vos côtés. Que vous ayez une question ou besoin d'un devis, il y a toujours quelqu'un qui répond au téléphone 24h/24.

▪ Machine durable et fiable

Nos produits sont fabriqués à partir de matériaux de haute qualité et nous offrons une garantie compétitive sur tous les refroidisseurs industriels.
