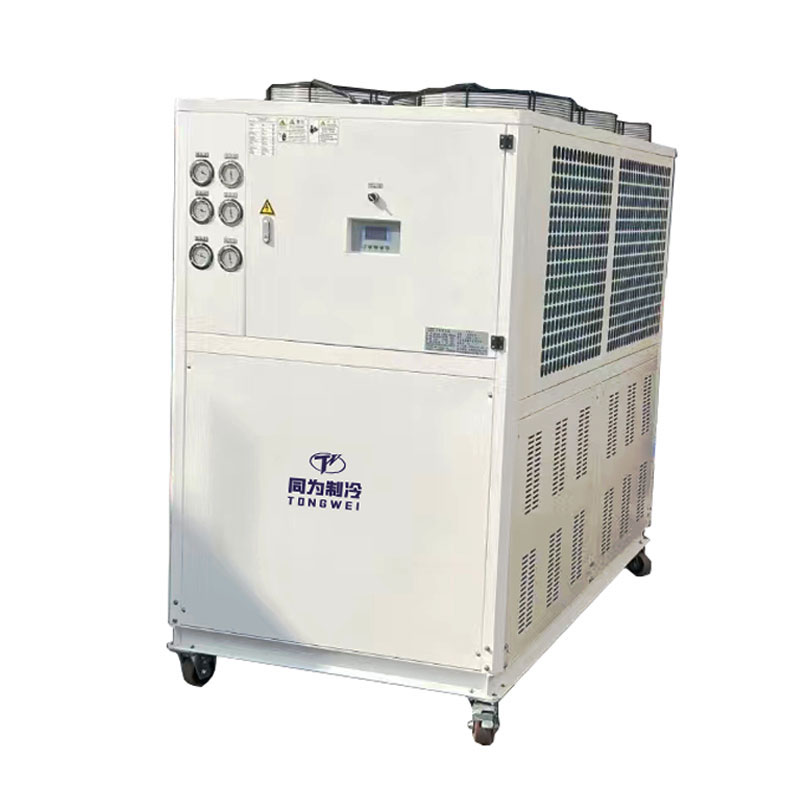

Le système de refroidissement d'air stationnaire est un type de système de refroidissement qui refroidit le fluide et fonctionne en conjonction avec le système de traitement de l'air de l'équipement. Les refroidisseurs à air sont des types de refroidisseurs qui reposent sur l'utilisation de ventilateurs pour évacuer la chaleur de l'extérieur du bâtiment plutôt que sur une tour de refroidissement. Le composant principal est un refroidisseur autonome qui doit être raccordé à une pompe et à un réservoir ou une piscine séparé. pour fonctionner. Ce système de refroidissement dispose généralement de commandes séparées pour le refroidisseur et la ou les pompes, avec des connexions électriques pour chaque composant. Idéalement, les commandes doivent être câblées ensemble pour empêcher le refroidisseur de refroidir jusqu'à ce que la pompe de circulation soit en marche. Le refroidisseur d'air stationnaire est équipé d'un compresseur scroll Panasonic/Danfoss pour1/2HP à 60HPCapacité de refroidissement, compresseur à vis semi-hermétique Hanbell/Bizter pourau dessus de 30 CVla capacité de refroidissement utilisant le R407c, le R22, le R134a et le R404a est disponible en fonction des conditions de fonctionnement de l'unité de refroidissement, des exigences de l'application et de la température ambiante. La plage de contrôle de la température du refroidisseur est de -30 ℃ à + 25 ℃. Le refroidisseur stationnaire refroidi par air est non seulement utilisé pour refroidir la galvanoplastie et le placage, mais également largement utilisé pour l'industrie alimentaire, le moulage sous pression, le caoutchouc, l'impression, le moulage par injection plastique, les boissons. production, polissage des métaux, industries pharmaceutiques et autres industries.
Le système de refroidissement d'air stationnaire pour la galvanoplastie et le placage est également appelérefroidisseur de galvanoplastie et de placageousystème de galvanoplastie et de placage, qui élimine la chaleur des systèmes de traitement de galvanoplastie et de placage. La galvanoplastie est un processus de finition du métal qui applique une couche de métal au lieu de peinture sur la surface métallique. Le refroidisseur de galvanoplastie élimine la chaleur générée pendant le processus électrochimique via un condenseur refroidi par air. Les vannes de régulation et les capteurs thermiques détectent tout changement de température du processus de galvanoplastie. Il a un comportement respectueux de l’environnement grâce au réfrigérant protégeant la couche d’ozone. Il est connu pour sa facilité d’installation et de maintenance dans une variété d’applications.
En tant que principal fabricant et fournisseur chinois de systèmes de refroidissement d'air stationnaires depuis 15 ans, Tongwei a exporté divers refroidisseurs stationnaires refroidis par air ou refroidis par eau d'une capacité de refroidissement de 10 tonnes, 20 tonnes, 40 tonnes, 50 tonnes, 80 tonnes, 120 tonnes et 200 tonnes aux États-Unis, Canada, Philippines, Australie, Malaisie, Singapour, Indonésie, Chili, Mexique, Argentine, Colombie, Afrique du Sud, Koweït, Égypte, Arabie Saoudite, etc. Nous fournissons non seulement des machines de refroidissement de haute qualité, mais nous accordons la priorité à un excellent service client. Un avantage majeur de notre Tongwei est que nos clients sont notre priorité absolue, ce qui nous distingue de nos concurrents. Notre équipe compétente se consacre à fournir un excellent service client et à votre satisfaction. Certains des principaux avantages que notre équipe offre à votre refroidisseur comprennent : Déballez, nettoyez et testez soigneusement chaque système de refroidissement avant l'expédition ; Effectuer des contrôles d'assurance qualité de routine sur chaque unité ; Expédiez uniquement des machines et des systèmes neufs à nos clients ; dépannez et résolvez les problèmes aussi rapidement et efficacement que possible.Contactez-nousaujourd'hui pour bénéficier de tous ces grands avantages avec votre refroidisseur stationnaire. Un membre de notre équipe se fera un plaisir de répondre à toutes vos questions et de discuter des spécifications techniques complètes. Nous avons hâte de travailler avec vous.
Système de refroidissement d'air stationnaire série TW-AParamètres techniques | |||||||||||||
Article Modèle | TW-15AT | TW-20AD | TW-20AF | TW-25AD | TW-25AF | TW-30AD | TW-30AT | TW-40AD | TW-40AF | TW-50AD | TW-50AF | TW-60AD | |
Capacité de refroidissement | Kcal/heure 50 Hz/60 Hz |
36120 | 49966 | 47988 | 58480 | 58136 | 74734 | 74922 | 98040 | 99760 | 119024 | 116960 | 144996 |
43344 | 59959 | 57586 | 70176 | 69763 | 89681 | 89990 | 117648 | 119712 | 142829 | 140352 | 173995 | ||
KW 50 Hz/60 Hz |
42 | 58.1 | 55.8 | 68 | 67.6 | 86.9 | 87.2 | 114 | 116 | 138.4 | 136 | 168.6 | |
50.4 | 69.72 | 66.96 | 81.6 | 81.12 | 104.28 | 104.64 | 136.8 | 139.2 | 166.08 | 163.2 | 202.3 | ||
HP | 15 CV | 20 CV | 20 CV | 25 CV | 25 CV | 30 CV | 30 CV | 40 CV | 40 CV | 50 CV | 50 CV | 60 CV | |
Tonne | 11.94 | 16.52 | 15.9 | 19.33 | 19.26 | 24.71 | 24.79 | 32.41 | 32.98 | 39.35 | 38.67 | 47.94 | |
La puissance d'entrée | KW | 17.1 | 21.73 | 22 | 25.4 | 24.8 | 33.39 | 33.1 | 44.91 | 43.3 | 57.3 | 54 | 65 |
Courant maximum | A | 43.2 | 52.7 | 53.3 | 63.7 | 61.3 | 81 | 80.2 | 109 | 106 | 135.5 | 128.5 | 135 |
source d'énergie | 3PH~380V/415V~50HZ/60HZ (3PH~200V/220V~50HZ/60HZ) | ||||||||||||
Réfrigérant | Taper | R22/R407C/134a/404A/410A | |||||||||||
Contrôle | Détendeur thermique capillaire/équilibre externe | ||||||||||||
Compresseur | Taper | Volute hermétique (piston) | |||||||||||
Puissance (KW) | 4,55×3 | 8,96 × 2 | 4,55×4 | 10,8×2 | 5,25×4 | 13,62 × 2 | 8,96 × 3 | 18,78 × 2 | 8,96 × 4 | 23,6×2 | 10,8 × 4 | 27,4 × 2 | |
Condenseur | Taper | Tube en cuivre à ailettes efficace avec aluminium + ventilateur à rotor externe à faible bruit | |||||||||||
Débit d'air (m3/h) | 15000 | 20000 | 20000 | 25000 | 25000 | 30000 | 30000 | 40000 | 40000 | 50000 | 50000 | 60000 | |
Souffleur d'air (KW) | 0,6×2 | 0,78×2 | 0,78×2 | 0,78×2 | 0,78×2 | 0,42×6 | 0,42×6 | 0,6×6 | 0,6×6 | 0,78×6 | 0,78×6 | 0,78×6 | |
Évaporateur | Taper | Serpentin de réservoir/type à coque et tube/échangeur de chaleur à plaques | |||||||||||
Eau glacée (m3/h) | 7.22 | 10 | 9.6 | 11.69 | 11.62 | 14.94 | 15 | 19.6 | 19.95 | 23.8 | 23.4 | 29 | |
8.67 | 11.99 | 11.51 | 14.03 | 13.95 | 17.93 | 18 | 23.52 | 23.94 | 28.6 | 28.1 | 34.8 | ||
réservoir d'eau (L) | 270 | 350 | 350 | 350 | 350 | 420 | 420 | 580 | 580 | 580 | 580 | 580 | |
Tuyau d'entrée/sortie (pouces) | 2" | 2" | 2" | 2-1/2" | 2-1/2" | 2-1/2" | 2-1/2" | 3" | 3" | 3″ | 3″ | 3″ | |
Pompe à eau | Puissance (kw) | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 4 | 4 | 4 | 4 | 5.5 | 5.5 | 5.5 |
Levage maximum (m) | 28 | 28 | 28 | 28 | 28 | 30 | 30 | 30 | 30 | 32 | 32 | 32 | |
Débit maximum (m3) | 25.2 | 25.2 | 25.2 | 25.2 | 25.2 | 36 | 36 | 36 | 36 | 40 | 40 | 40 | |
Dispositifs de sécurité | Protection contre la surchauffe du compresseur, protection contre les surintensités, protection haute et basse pression, protection contre la surchauffe, protection du trafic, protection contre la séquence de phases/perte de phase, protection contre les niveaux bas, protection antigel. | ||||||||||||
Dimension | Longueur (mm) | 1860 | 2020 | 2020 | 2020 | 2020 | 2200 | 2200 | 2350 | 2350 | 2600 | 2600 | 2600 |
Largeur(mm) | 850 | 950 | 950 | 950 | 950 | 1150 | 1150 | 1350 | 1350 | 1500 | 1500 | 1500 | |
Hauteur (mm) | 1900 | 2000 | 2000 | 2000 | 2000 | 1980 | 1980 | 2000 | 2000 | 2100 | 2100 | 2100 | |
Poids | Kg | 580 | 650 | 650 | 810 | 810 | 890 | 890 | 1112 | 1112 | 1320 | 1320 | 1320 |
Remarques: 1. La capacité de refroidissement nominale est basée sur : la température de l'eau d'entrée et de sortie d'eau glacée 12 ℃ / 7 ℃, la température d'entrée et de sortie d'air de refroidissement 30 ℃ / 35 ℃ 2. Portée des travaux : plage de température de l'eau réfrigérée : 5 ℃ à 35 ℃ ; Différence de température d'entrée et de sortie d'eau glacée : 3 ℃ à 8 ℃. La température ambiante de condensation : pas supérieure à 35 ℃ (la température ambiante de condensation du refroidisseur non standard peut atteindre un maximum de 55 ℃, il faut commander la production). |
Refroidisseur d'air stationnaire avec réservoir d'eau tampon, installation extérieure pour référence
»Capacité de refroidissement du refroidisseur de 1/2 tonne à 200 tonnes.
»Compresseur scroll Panasonic/Danfsso de marque de haute qualité ou compresseur à vis Hanbell/Bizter pour un fonctionnement silencieux et sans problème.
»Évaporateur à coque et tube/plaque en acier inoxydable
»Utilisez des réfrigérants tels que R404A, R410a, R134a/R407C, etc. pour répondre aux exigences de température de réfrigération et de protection de l'environnement
»Plage de sélection de température : de l'eau glacée de traitement entre 35 °C et -30 °C peut être fournie (les utilisateurs peuvent choisir différentes spécifications d'unité en fonction des différents besoins de production)
»Pas besoin de tour de refroidissement à eau
»Installation et fonctionnement faciles, faible coût de maintenance
Le compresseur est le moteur clé des refroidisseurs stationnaires refroidis par air, car il produit des variations de pression pour remuer le réfrigérant.
Pour le système de refroidissement d'air stationnaire pour la galvanoplastie et le placage, qui est équipé d'un compresseur à défilement Panasonic/Danfoss ou d'un compresseur à vis de marque Hanbell/Bizter en option dépend de la capacité de réfrigération requise, utilisant le réfrigérant R407C, cette compresse de marque a une efficacité de réfrigération élevée, un faible bruit, économie d'énergie, protection de l'environnement et durabilité, sécurité et stabilité.
Chaque compresseur à vis avec 4 étapes de contrôle de l'énergie 25 %-50 %-75 %-100 % pour garantir la stabilité de l'ensemble du refroidisseur à vis et garantir des performances de réfrigération élevées.
Compresseur Panasonic
Compresseur Danfoss
Compresseur à vis Hanbell
Compresseur à vis Bitzer
L'évaporateur est un élément crucial du refroidisseur stationnaire car il est responsable de l'extraction de la chaleur du liquide refroidi. Il est situé entre le compresseur et le détendeur. Il existe trois types d'évaporateurs :Serpentin en acier inoxydable dans l'évaporateur du réservoir d'eau, évaporateur à plaques en acier inoxydable, évaporateur à coque et à tube.
Serpentin SS dans l'évaporateur du réservoir d'eau SS
Évaporateur à calandre et à tubes
La pompe à eau est conçue pour augmenter la pression et le débit de l'eau glacée dans un espace fermé.
La pompe à eau à pression d'eau pour le refroidisseur est d'environ 2 bars, mais si vous avez besoin d'une pression d'eau plus élevée, veuillez nous le dire lors de votre demande. Par exemple, lorsque vous utilisez des refroidisseurs pour refroidir la machine de soufflage de bouteilles, la pression de l'eau pour la pompe à eau a besoin d'environ 4 bar .
Pompe à eau
Pompe à eau haute pression
Le condenseur pour refroidisseur à air stationnaire est équipé d'ailettes transversales efficaces et de tubes en cuivre filetés femelles pour une efficacité d'échange thermique élevée et une bonne stabilité. Sa fonction est de refroidir la vapeur de réfrigérant libérée par le compresseur dans un liquide ou un gaz-liquide. mélange.
Condenseur à ailettes + ventilateur en aluminium
Les refroidisseurs Tongwei utilisent un contrôleur de température numérique de précision, un port de communication RS485, qui peut effectuer une surveillance et un contrôle à distance. Opération simple, faible taux de défaillance, facteur de sécurité élevé, installation facile.
Panneau de contrôleur
▪ Les refroidisseurs refroidis par air nécessitent moins d'entretien que les unités refroidies par eau.
▪ Les refroidisseurs à air ne nécessitent pas de tour de refroidissement à eau ni de pompe de refroidissement à eau de condenseur.
▪ Consomme environ 10 % d'énergie en plus qu'une unité refroidie à l'eau en raison des surfaces humides qui transfèrent mieux la chaleur
que les surfaces sèches.
▪ Les refroidisseurs refroidis par air nécessitent moins d'eau.
Les systèmes de refroidissement par air sont largement utilisés dans les endroits où les ressources en eau ne sont pas suffisantes ou où la qualité de l'eau n'est pas très bonne. La partie la plus pratique est que les systèmes de refroidissement par air ne nécessitent pas de tours de refroidissement, ils sont donc faciles à installer. (Si un refroidisseur refroidi par air n’est pas ce dont vous avez besoin, veuillez vous référer au refroidisseur refroidi par eau.)
Refroidisseur stationnaire refroidi par air de 120 tonnes
Refroidisseur refroidi à l'eau stationnaire de 120 tonnes
La principale différence entre un refroidisseur stationnaire et un refroidisseur portable est la suivante :
Le refroidisseur stationnaire n'inclut pas de pompe ou de réservoir à l'intérieur, qui nécessitent un réservoir d'eau tampon et une pompe à eau à l'extérieur ;
Refroidisseur portatifcombine tous les composants nécessaires, y compris : le circuit de réfrigération, les contrôleurs à écran tactile de diagnostic complet et l'électricité, la pompe de traitement, un réservoir, facile à installer.
Refroidisseur stationnaire refroidi par air
Refroidisseur portatif refroidi par air
Il y a CINQ spécifications importantes du refroidisseur que vous devez prendre en compte lorsque vous choisissez un refroidisseur pour votre application : la capacité de refroidissement du refroidisseur, la tension requise pour le fonctionnement, la puissance et le débit de la pompe associés (contactez-nous pour une sélection personnalisée), le réfrigérant et l'évaporateur. taper.
L’une des questions les plus fréquentes demande comment connaître la capacité de refroidissement des refroidisseurs. Nous utilisons KW, Ton, But/h, Kcal/h pour choisir la capacité de refroidissement du refroidisseur :1 KW=860 kcal/h;1 TONNE=3,517 KW;
1 KW=3412 Btu/h;
Il existe également une formule pour calculer la capacité de refroidissement d'un refroidisseur :.
Capacité de refroidissement (kw) = débit (m3/h) * changement de température (T1-T2)/0,86
Charge thermique = C (chaleur spécifique)* M (sortie de qualité par heure)* Changement de température (T1-T2)
Surdimensionner le refroidisseur de 20 % Taille idéale en KW = KW x 1,2
Noté : T1 : Température de l'eau entrante (℃) T2 : Température de l'eau réfrigérée requise (℃)
Par exemple, quelle taille de refroidisseur est nécessaire pour refroidir 10 m³ d’eau de 35 °C à 15 °C en 1 heure ?
Différentiel de température = 35℃-15℃=20℃
Débit d'eau = 10 m³/heure
Capacité de refroidissement en KW = 10 x 20 ÷ 0,86 = 232 KW
Surdimensionner le refroidisseur = 232 x 1,2 = 278,4 kW
Une capacité de refroidissement de 278,4 kW pour le refroidisseur est requise.
Différents pays et régions ont des normes différentes pour l'électricité industrielle, les alimentations courantes sont208-230 V, 380-420 V, 440-480 V, 50 Hz ou 60 Hz, 3 phases.
Aux Philippines, l'alimentation est de 220 V 60 Hz 3PH, 380 V 60 Hz 3PH, 460 V 60 Hz 3PH ;
à Singapour et en Malaisie, l'alimentation est de 415 V 50 Hz 3PH ;
au Mexique, l'alimentation est de 220 V 60 Hz 3PH ;
Aux États-Unis, l'alimentation est de 208 V 60 Hz 3PH, 575 V 60 Hz 3PH, 480 V 60 Hz 3PH, etc.
R22, R407C, R404A, R134A sont des choix facultatifs.
R22 : bon effet rafraîchissant, mais le R22 est considéré comme un puissant gaz à effet de serre, il est donc interdit dans la plupart des pays.
R407C : un bon remplacement du R22, bon effet de refroidissement.
R404A : convient aux applications nécessitant une basse température (inférieure à -10°c).
R134A : un gaz ininflammable utilisé principalement comme réfrigérant « haute température », adapté aux refroidisseurs à air fonctionnant à une température ambiante élevée supérieure à 50 ℃.
Le refroidisseur à vis refroidi par air utilise généralement un seul évaporateur : il suffitéchangeur de chaleur à calandre et à tubes.Évaporateur de type calandre et tubulaire, qui nécessite le raccordement d'un réservoir tampon d'eau supplémentaire.
La capacité du réservoir tampon peut être personnalisée en fonction des besoins spécifiques. Il peut tamponner une charge thermique plus importante et stocker plus d’eau réfrigérée.
Réservoir d'eau en acier inoxydable 304
Les refroidisseurs stationnaires sont des systèmes de réfrigération très populaires qui peuvent fournir des sources de refroidissement par eau stables et fiables pour un usage industriel et commercial.
Les refroidisseurs refroidis par air ne sont pas seulement utilisés pour la galvanoplastie et le placage, mais sont également largement utilisés dans l'industrie du plastique, l'industrie alimentaire, l'industrie chimique et le refroidissement du ciment/béton.
Les refroidisseurs stationnaires refroidis par air sont également largement utilisés dans la transformation du plastique et l'industrie du plastique, notamment le moulage par injection de plastique, les lignes d'extrusion et d'extrusion de plastique et les machines de moulage par soufflage.
La fonction de l'utilisation d'un refroidisseur à vis refroidi par air est de fournir le débit d'eau de refroidissement pour refroidir la température du moule en plastique afin de garantir la qualité du produit et l'efficacité de la production.
Refroidisseur stationnaire refroidi par air pour l'industrie du plastique
L'industrie pharmaceutique prépare les médicaments en les traitant selon différents paramètres de chauffage et de refroidissement, car le mélange, l'extrusion, le mélange et les refroidisseurs à vis refroidis par air sont des machines de refroidissement fournissant de l'eau de refroidissement à basse température, réduisant la température des machines chimiques et du traitement de refroidissement pharmaceutique.
Refroidisseur à vis refroidi par air pour l'industrie chimique
La production de ciment implique une série de réactions chimiques qui génèrent des quantités importantes de chaleur. Le ciment est généralement mélangé à de l'eau pour obtenir un matériau appelé béton dont la température est en grande partie déterminée par l'eau utilisée dans la combinaison chimique des granulats de ciment et de l'eau.
En tant que fournisseur et exportateur professionnel de refroidisseurs d'eau, nous avons notre propre transitaire pour organiser l'expédition. Notre machine de refroidissement est dotée d'un emballage en contreplaqué, qui évite les dommages pendant le transport et répond aux normes d'exportation. Il existe trois façons de livrer votre unité de refroidissement :
1. Expédié par avion : comme le refroidisseur est équipé d'un compresseur, d'une pompe à eau et de ventilateurs, le réfrigérant comprimé et l'huile à l'intérieur du compresseur sont un article dangereux avec possibilité d'explosion, il doit donc libérer le réfrigérant comprimé avant le transport. (Cela signifie que le refroidisseur d'eau ne contient pas de réfrigérant lorsque vous choisissez ce mode d'expédition. Une fois la machine arrivée à destination, vous devez ajouter du réfrigérant par des professionnels locaux. La compagnie aérienne nous demande également de fournir de nombreux documents pour prouver que le refroidisseur n'est pas un produit dangereux. Le coût du fret aérien est très élevé et peut être supérieur au coût du refroidisseur, donc la livraison par avion n'est pas le mode de transport recommandé à notre client.
2. Expédition par mer : le temps de transport est plus long que par avion, mais les frais de transport sont bon marché et il n'est pas nécessaire d'ajouter du réfrigérant une fois l'équipement arrivé à destination. Ce mode d'expédition est le mode de transport le plus approprié pour vous. pour livrer votre port local.
3.Si vous avez votre propre conteneur d'expédition chez votre autre fournisseur en Chine, nous pouvons vous aider à livrer le refroidisseur à votre fournisseur dans n'importe quelle ville de Chine.
