Refroidisseur à compresseur à spirale refroidi à l'eau industriel 150KW

Refroidisseur industriel à compresseur à spirale refroidi à l'eau de 150 kW

Trouvez une vaste sélection de refroidisseurs à compresseur à spirale refroidis à l'eau industriels de 150 kW en provenance de Chine chez Tongwei. Les produits de refroidissement industriels à compresseur scroll refroidis à l'eau de Tongwei, l'un des principaux fabricants et fournisseurs de refroidisseurs industriels, conviennent à diverses industries. Les refroidisseurs refroidis par eau et les systèmes de refroidissement par eau absorbent la chaleur de l'eau de traitement et la transfèrent vers des tours de refroidissement, des rivières ou des étangs. Tongwei est l'un des fabricants bien connus de refroidisseurs industriels. Les refroidisseurs de liquide refroidis par eau sont souvent utilisés dans des applications à volume élevé où la chaleur générée par les refroidisseurs refroidis par air devient un problème. Les refroidisseurs eau-eau sont également explorés lorsque les tours de refroidissement sont déjà en place ou que les clients exigent une efficacité électrique maximale. Le refroidisseur industriel à compresseur scroll refroidi à l'eau comprend plusieurs composants de base, notamment : une tour de refroidissement, une pompe à eau de condenseur, un dispositif de refroidissement et un réservoir d'eau. .

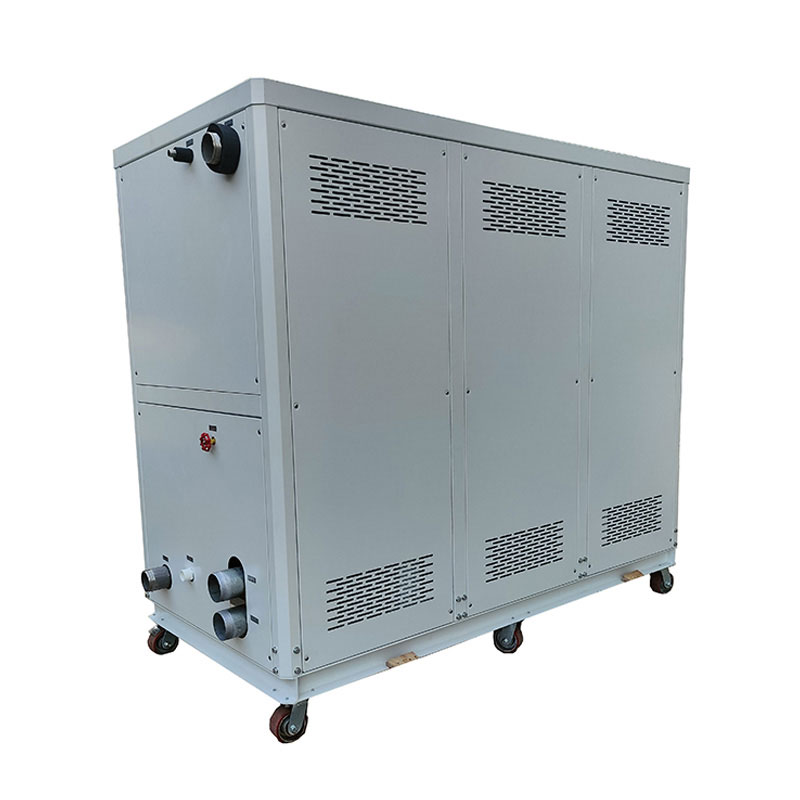

Refroidisseur industriel à compresseur à spirale refroidi à l'eau de 150 kW, modèle TW-50 WF avec QUATRE compresseurs hermétiques SCROLL Panasonic/Danfoss de 12,5 HP utilisant le réfrigérant R410A/R407C. Le réfrigérant est un gaz qui n’appauvrit pas la couche d’ozone et est considéré comme respectueux de l’environnement. Le refroidisseur industriel à compresseur scroll refroidi à l'eau combine une conception d'évaporateur innovante avec la dernière technologie d'économie d'énergie pour former un refroidisseur de processus efficace, fiable et entièrement emballé à un prix compétitif. Ils sont largement utilisés pour le contrôle de la température de l'eau des produits, des mécanismes et des usines. machines dans un large éventail d'industries telles que le moulage par injection, les machines d'extrusion, les aliments et boissons, les outils et la découpe, les lasers, les produits chimiques, les produits pharmaceutiques, etc.

Nos refroidisseurs industriels sont dotés de composants de haute qualité et d’une technologie de pointe conforme aux normes de l’industrie. Pour les refroidisseurs proposés par Tongwei, nos clients peuvent choisir parmi de nombreuses spécifications et tailles. De plus, étant l'un des principaux fabricants et fournisseurs de refroidisseurs d'eau, nous proposons ces refroidisseurs à nos clients à des prix compétitifs. Si vous recherchez le fabricant de refroidisseurs à compresseur à spirale refroidis par eau industrielle de 3HP à 60HP en Chine, contactez-nous maintenant pour connaître le modèle de refroidisseur approprié. à des coûts raisonnables.

Refroidisseur à compresseur à défilement refroidi à l'eau industriel 150KW Spécifications techniques MODÈLE : TW-50WF

Comment fonctionne le refroidisseur industriel à compresseur à spirale refroidi à l'eau de 150 kW ?

Caractéristiques du refroidisseur à compresseur à spirale refroidi à l'eau industriel

» Capacité du refroidisseur industriel à compresseur scroll refroidi à l'eau de 5 kW à 200 kW

»Contrôle de la température 7℃ à 25℃

»220V-570V/60HZ 3PH pour une conception personnalisée. Conception différente disponible sur demande

»Compresseur scroll Panasonic/Danfoss de haute qualité

» Bobine SS dans le réservoir d'eau, la coque et le tube ou l'évaporateur à plaques brasées SS en option. L'évaporateur à plaques offre une grande surface de transfert de chaleur, une faible perte de pression du liquide de refroidissement et une conception compacte.

» Les composants électriques de marque Schneider garantissent un fonctionnement stable du refroidisseur à compresseur scroll refroidi à l'eau avec une longue durée de service.

»Connexion à une tour de refroidissement à eau pour un refroidissement à haute efficacité

Quels sont les principaux composants du refroidisseur industriel à compresseur à spirale refroidi à l'eau de 150 kW ?

4.1 Compresseur

Le compresseur est le moteur clé des refroidisseurs à compresseur scroll refroidis par eau industriels, car il produit des variations de pression pour remuer le réfrigérant.

Pour le refroidisseur industriel à compresseur à spirale refroidi à l'eau de 150 kW, doté de QUATRE unités de compresseur de marque Panasonic/Danfoss de 12,5 HP, utilisant le réfrigérant R410A/R407C, cette compresse de marque présente une efficacité de réfrigération élevée, un faible bruit, une économie d'énergie, une protection de l'environnement et une durabilité, une sécurité. et la stabilité.

Compresseur Panasonic

4.2 Évaporateur

L'évaporateur est un élément crucial du système de refroidissement industriel à compresseur scroll refroidi à l'eau, car il est responsable de l'extraction de la chaleur du liquide refroidi, il est situé entre le compresseur et le détendeur. Il existe trois types d'évaporateurs :évaporateur à serpentin dans le réservoir d'eau, évaporateur à calandre et à tubes, évaporateur à plaques en acier inoxydable 304SS.

Serpentin dans l'évaporateur du réservoir d'eau SS

Type de plaque SS + évaporateur de réservoir d'eau

Évaporateur à calandre et à tubes

4.3 Pompe à eau

La pompe à eau est conçue pour augmenter la pression et le débit de l'eau glacée dans un espace fermé.

la pression de l'eau de la pompe à eau pour le refroidisseur est d'environ 2 bars, mais si vous avez besoin d'une pression d'eau plus élevée, veuillez nous le dire lors de votre demande. Par exemple, lorsque vous utilisez des refroidisseurs pour refroidir la machine de soufflage de bouteilles, la pression de l'eau pour la pompe à eau a besoin d'environ 4 bar .

Pompe à eau

Pompe à eau haute pression

4.4 Condenseur

Le condenseur pour système de refroidissement à compresseur scroll refroidi à l'eau industriel est constitué d'une coque et d'un tube, les tubes de cuivre internes utilisant un processus de gaufrage de filetage externe. Cette conception améliore efficacement l'efficacité de l'échange thermique entre le réfrigérant et l'eau pendant le processus. Par rapport aux tubes en cuivre lisses traditionnels, le processus de gaufrage du filetage extérieur augmente la surface des tubes en cuivre, élargissant ainsi la zone de contact pour l'échange thermique et améliorant la conductivité thermique du condenseur. Cette conception d'optimisation permet au condenseur du refroidisseur à eau de transférer la chaleur du réfrigérant à l'eau plus rapidement et de manière cohérente, permettant à l'eau d'évacuer la chaleur.

Condenseur à coque et tube

4.5 Panneau de contrôle

Les refroidisseurs Tongwei utilisent un contrôleur de température numérique de précision, un port de communication RS485, qui peut effectuer une surveillance et un contrôle à distance. Opération simple, faible taux de défaillance, facteur de sécurité élevé, installation facile.

Panneau de contrôleur

Pièce de rechange pour refroidisseur à compresseur à spirale refroidi à l'eau industriel

Comment puis-je choisir le bon refroidisseur à compresseur à spirale refroidi à l'eau industriel de 150 kW ?

Il y a cinq spécifications importantes du refroidisseur que vous devez prendre en compte lorsque vous choisissez un refroidisseur pour votre application : la capacité de refroidissement du refroidisseur, la tension requise pour le fonctionnement, la puissance et le débit de la pompe associés (contactez-nous pour une sélection personnalisée), le réfrigérant et l'évaporateur. taper.

6.1 Capacité de refroidissement du refroidisseur

L’une des questions les plus fréquentes demande comment connaître la capacité de refroidissement des refroidisseurs. Nous utilisons KW, Ton, But/h, Kcal/h pour choisir la capacité de refroidissement du refroidisseur :1 KW=860 kcal/h ;  1 tonne = 3,517 kW ; 1 kW = 3 412 Btu/h ;

Il existe également une formule pour calculer la capacité de refroidissement d'un refroidisseur :.

Capacité de refroidissement (kw) = débit (m3/h) * changement de température (T1-T2)/0,86

Charge thermique = C (chaleur spécifique)* M (sortie de qualité par heure)* Changement de température (T1-T2)

Surdimensionner le refroidisseur de 20 % Taille idéale en KW = KW x 1,2

Noté : T1 : Température de l'eau entrante (℃)      T2 : Température de l'eau réfrigérée requise (℃)

Par exemple, quelle taille de refroidisseur est nécessaire pour refroidir 10 m³ d’eau de 35°c à 15°c en 1 heure ?

Différentiel de température = 35℃-15℃=20℃

Débit d'eau = 10 m³/heure

Capacité de refroidissement en KW = 10 x 20 ÷ 0,86 = 232 KW

Surdimensionner le refroidisseur = 232 x 1,2 = 278,4 kW

Une capacité de refroidissement de 278,4 kW pour le refroidisseur est requise.

6.2 Puissance

Différents pays et régions ont des normes différentes pour l'électricité industrielle, les alimentations courantes sont208-230 V, 380-420 V, 440-480 V, 50 Hz ou 60 Hz, 3 phases.

Aux Philippines, l'alimentation est de 220 V 60 Hz 3PH, 380 V 60 Hz 3PH, 460 V 60 Hz 3PH ;

à Singapour et en Malaisie, l'alimentation est de 415 V 50 Hz 3PH ;

au Mexique, l'alimentation est de 220 V 60 Hz 3PH ;

Aux États-Unis, l'alimentation est de 208 V 60 Hz 3PH, 575 V 60 Hz 3PH, 480 V 60 Hz 3PH, etc.

6.3 Pompe à eau

Lorsque vous décidez de la capacité/tonnage du refroidisseur, nous vous recommanderons la pompe appropriée en KW, dont la pompe à eau standard est d'environ 2 bars. Si vous avez besoin d'une pression d'eau plus élevée, veuillez nous contacter lors de votre demande.

6.4 Réfrigérant

R22, R410A, R407C, R404A, R134A sont des choix facultatifs.

R22 : bon effet rafraîchissant, mais le R22 est considéré comme un puissant gaz à effet de serre, il est donc interdit dans la plupart des pays.

R410A : respectueux de l'environnement, le R-410A a remplacé le R-22 en tant que réfrigérant préféré pour une utilisation dans les climatiseurs résidentiels et commerciaux au Japon, en Europe et aux États-Unis. Le R-410A fonctionne à des pressions plus élevées que les autres réfrigérants.

R407C : un bon remplacement du R22, bon effet de refroidissement.

R404A : convient aux applications nécessitant une basse température (inférieure à -10°c).

R134A : un gaz ininflammable utilisé principalement comme réfrigérant « haute température », adapté aux refroidisseurs à air fonctionnant à une température ambiante élevée supérieure à 50 ℃.

6.5 Choix de l'évaporateur

Les refroidisseurs ont généralement deux types d'évaporateurs : l'un estserpentin dans l'évaporateur du réservoir d'eau, l'autre estévaporateur à calandre et à tubes.

Évaporateur à serpentin et à réservoir, doté d'un réservoir de stockage d'eau intégré pour une utilisation plus pratique, il n'y a donc pas besoin de réservoirs tampons supplémentaires. C'est également notre évaporateur standard pour refroidisseur, si vous n'avez pas de réservoir tampon, nous utilisons simplement cet évaporateur pour votre refroidisseur.

Évaporateur de type calandre et tube, qui nécessite un réservoir tampon d'eau supplémentaire pour le raccordement.

Quelle est la différence entre le refroidisseur à compresseur à spirale refroidi par air industriel et le refroidisseur à compresseur à spirale refroidi à l'eau industriel ?

Les refroidisseurs industriels à compresseur scroll refroidis par air et refroidis à l'eau sont deux types de refroidisseurs utilisés pour les applications de refroidissement dans diverses industries.

La principale différence entrerefroidisseur industriel à compresseur scroll refroidi par airet le refroidisseur industriel à compresseur scroll refroidi à l'eau est un condenseur :

Le condenseur d'un système de refroidissement à compresseur scroll refroidi par air industriel est refroidi par l'air ambiant, dont la chaleur générée pendant le processus de refroidissement est dissipée dans l'air ambiant ;

Système de refroidissement industriel à compresseur scroll refroidi à l'eau avec un condenseur de type eau à coque et tube qui est fixé à une tour de refroidissement et est généralement utilisé dans les installations moyennes et larges où l'eau est disponible. Le refroidisseur industriel refroidi à l'eau doit donc être connecté à la tour de refroidissement à eau et à l'eau. Pompe de refroidissement à l'extérieur, l'installation pose plus de problèmes qu'un refroidisseur à vis refroidi par air.

Mais si votre température ambiante est très élevée au-dessus de 50 ℃, nous vous suggérons d'utiliser un système de refroidissement industriel refroidi par eau, car le refroidisseur industriel refroidi par air peut consommer plus d'énergie pour atteindre la même capacité de refroidissement en raison des limitations de l'air en tant que moyen d'échange thermique et industriel. Le refroidisseur refroidi à l'eau utilise une source d'eau constante pour une dissipation thermique plus stable et plus efficace. Ainsi, à température ambiante élevée, le refroidisseur industriel refroidi à l'eau est plus économe en énergie et constitue un meilleur choix pour votre application.

Refroidisseur à compresseur à spirale refroidi par air industriel

Comment choisir la bonne tour de refroidissement par eau pour votre refroidisseur industriel à compresseur à spirale refroidi à l'eau ?

Le refroidisseur à compresseur à spirale refroidi à l'eau doit être connecté à la tour de refroidissement à eau et à la pompe de refroidissement à eau à l'extérieur pour la dissipation de la chaleur. Alors, comment choisir le bon modèle de tour de refroidissement à eau pour votre refroidisseur d'eau ?

Il y a trois facteurs de température importants que vous devez prendre en compte lors du choix d’une tour de refroidissement pour refroidisseur à eau :température d'entrée d'eau chaude, température de sortie d'eau froide, ettempérature du bulbe humide. La température de l'eau chaude est celle qui entre dans la tour. La température de l’eau froide est celle qui sort de l’eau tandis que la température du bulbe humide fait référence à la température dominante de la région géographique où se trouve la tour.

L'approche est le terme utilisé pour désigner la différence entre les températures de la source d'eau à son entrée dans la tour et la température de l'eau une fois qu'elle a quitté la tour. Il s’agit d’un déterminant crucial de l’efficacité du processus d’échange thermique.

Pour choisir la bonne tour de refroidissement, l’efficacité mécanique doit être prioritaire. Il s'agit de la quantité de puissance du ventilateur nécessaire pour faire circuler l'air ambiant dans la tour de refroidissement. La plage – ou la différence de température entre l’eau chaude et l’eau froide – est également cruciale car elle aura un impact sur la consommation d’énergie.

Ainsi, pour savoir comment choisir une tour d'eau de refroidissement avec une capacité de refroidissement suffisante, vous devez comprendre quelles circonstances nécessitent l'utilisation d'une tour de refroidissement. Veuillez trouver que la tour de refroidissement par eau ci-dessous convient au refroidisseur à vis refroidi par eau :

9 modes d'expédition du refroidisseur industriel à compresseur à spirale refroidi à l'eau de 150 kW

En tant que fournisseur et exportateur professionnel de refroidisseurs d'eau industriels, nous avons notre propre transitaire pour organiser l'expédition. Notre machine de refroidissement est dotée d'un emballage en contreplaqué, qui évite les dommages pendant le transport et répond aux normes d'exportation. Il existe trois façons de livrer votre unité de refroidissement :

1. Expédié par avion : comme le refroidisseur est équipé d'un compresseur, d'une pompe à eau et de ventilateurs, le réfrigérant comprimé et l'huile à l'intérieur du compresseur sont un article dangereux avec possibilité d'explosion, il doit donc libérer le réfrigérant comprimé avant le transport. (Cela signifie que le refroidisseur d'eau ne contient pas de réfrigérant lorsque vous choisissez ce mode d'expédition. Une fois la machine arrivée à destination, vous devez ajouter du réfrigérant par des professionnels locaux. La compagnie aérienne nous demande également de fournir de nombreux documents pour prouver que le refroidisseur n'est pas un produit dangereux. Le coût du transport aérien est très élevé et peut être supérieur au coût du refroidisseur. La livraison par avion n'est donc pas le mode de transport recommandé à notre client.

2. Expédition par mer : le temps de transport est plus long que par voie aérienne, mais les frais de transport sont bon marché et il n'est pas nécessaire d'ajouter du réfrigérant une fois l'équipement arrivé à destination. Ce mode d'expédition est le mode de transport le plus approprié pour vous. pour livrer votre port local.

3.Si vous avez votre propre conteneur d'expédition chez votre autre fournisseur en Chine, nous pouvons vous aider à livrer la machine de refroidissement à votre fournisseur dans n'importe quelle ville de Chine.

Pourquoi devriez-vous choisir Tongwei pour votre fournisseur de refroidisseurs industriels à compresseur scroll refroidi à l'eau ?

▪ Une expérience à laquelle vous pouvez faire confiance

Nous concevons et construisons des refroidisseurs de procédés industriels depuis plus de 15 ans. Du refroidisseur refroidi par air aux refroidisseurs refroidis par eau et tout le reste, nous avons construit des refroidisseurs pour presque toutes les industries et toutes les applications.

▪ Devis rapide

Obtenez un devis pour votre projet dès aujourd'hui ! Nous fournissons généralement un devis personnalisé dans les 2 heures.

▪ Service client 24h/24 et 7j/7

Croyez que nous serons toujours à vos côtés. Que vous ayez une question ou besoin d'un devis, il y a toujours quelqu'un qui répond au téléphone 24h/24.

▪ Machine de refroidissement durable et fiable et prix compétitif

Nos produits sont fabriqués à partir de matériaux de haute qualité et nous offrons une garantie compétitive sur tous les refroidisseurs industriels.
