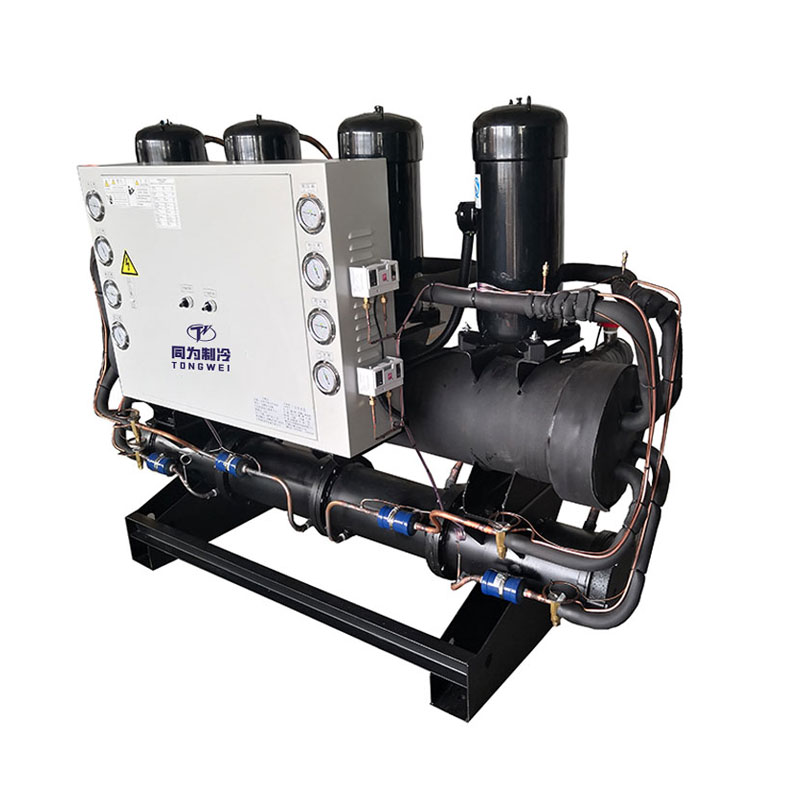

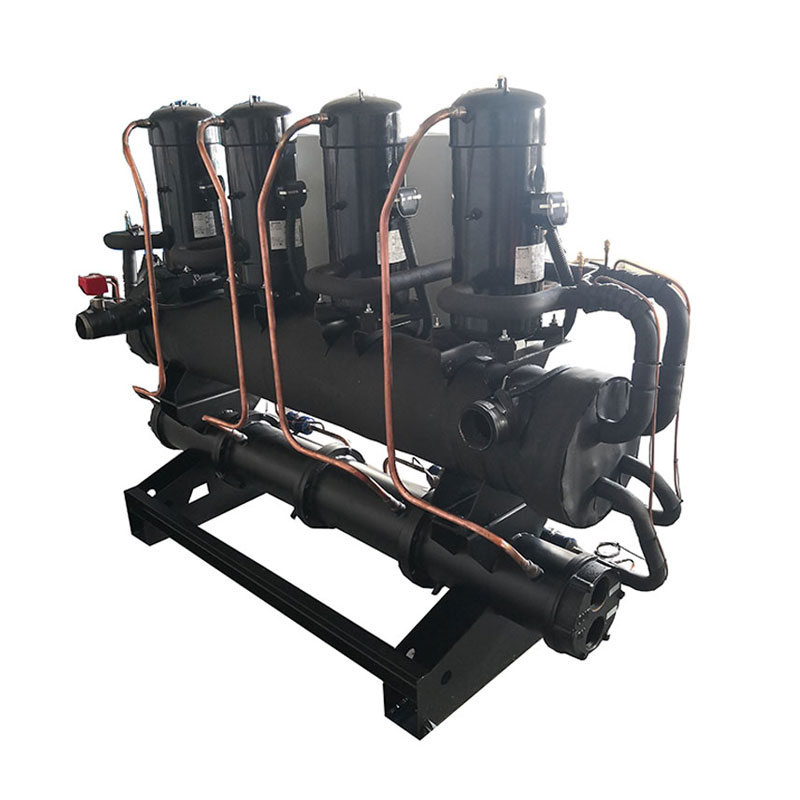

Refroidisseur à spirale refroidi à l'eau industriel de 50 tonnes

Refroidisseur de rouleau refroidi à l'eau industriel de 50 tonnes 200KW

Un refroidisseur à spirale refroidi à l'eau industriel de 50 tonnes de haute qualité est proposé par les fabricants chinois Tongwei. Le refroidisseur industriel à spirale refroidi à l'eau permet au refroidissement de la chaleur absorbée d'être rejeté vers le circuit de fluide supplémentaire. Il s'agit d'un échangeur de chaleur qui élimine la chaleur inutile du réfrigérant et la transfère à l'eau qui le traverse. Puisqu'il est refroidi par eau, le condenseur fonctionne comme un échangeur de chaleur spécialisé qui condense le gaz à haute température et haute pression du compresseur dans un liquide.

Il dispose donc de tours de refroidissement, de rivières ou d'étangs pour dissiper la chaleur. Tongwei est l'un des fabricants bien connus de refroidisseurs industriels. Le refroidisseur industriel à spirale refroidi par eau comprend plusieurs composants de base, notamment : une tour de refroidissement, une pompe à eau de condenseur, un dispositif de refroidissement et un réservoir d'eau.

Refroidisseur à spirale refroidi à l'eau industriel de 50 tonnes modèle TW-60 WF avec QUATRE compresseurs hermétiques SCROLL Panasonic/Danfoss de 15 HP utilisant un réfrigérant R410A/R407C, un évaporateur à coque et à tube sans réservoir d'eau. Le réfrigérant est un gaz qui n’appauvrit pas la couche d’ozone et est considéré comme respectueux de l’environnement. Le refroidisseur industriel à spirale refroidi par eau combine une conception d'évaporateur innovante avec la dernière technologie d'économie d'énergie pour former un système efficace, fiable, à un prix compétitif. Ils sont largement utilisés pour le contrôle de la température de l'eau des produits, des mécanismes et des machines d'usine dans une large gamme. d'industries telles que le moulage par injection, les machines d'extrusion, les aliments et boissons, les outils et la découpe, les lasers, les produits chimiques, les produits pharmaceutiques, etc.

Nos refroidisseurs scroll industriels refroidis par eau sont dotés de composants de haute qualité et d'une technologie de pointe qui adhère aux normes de l'industrie. Pour les refroidisseurs proposés par Tongwei, nos clients peuvent choisir parmi de nombreuses spécifications et tailles. De plus, étant l'un des principaux fabricants et fournisseurs de refroidisseurs d'eau, nous proposons ces refroidisseurs à nos clients à des prix compétitifs. Si vous recherchez le fabricant de refroidisseurs à spirale refroidis par eau industriels de 5 kW à 200 kW en Chine, contactez-nous maintenant pour connaître le modèle de refroidisseur approprié à des coûts raisonnables.

Refroidisseur industriel à défilement refroidi à l'eau de 150 KW Spécifications techniques MODÈLE : TW-50WF

Comment fonctionne un refroidisseur à spirale refroidi à l'eau industriel de 50 tonnes ?

Caractéristiques du refroidisseur industriel à spirale refroidi à l'eau

» Capacité du refroidisseur à spirale refroidi par eau industrielle de 5 kW à 200 kW

»Contrôle de la température 7℃ à 25℃

»220V-570V/60HZ 3PH pour une conception personnalisée. Conception différente disponible sur demande

»Compresseur scroll Panasonic/Danfoss de haute qualité

»Évaporateur à calandre et à tubes.

» Les composants électriques de marque Schneider garantissent un fonctionnement stable du refroidisseur à compresseur scroll refroidi à l'eau avec une longue durée de service.

»Faible bruit et moins de vibrations

»Connexion avec une tour de refroidissement à eau pour un refroidissement à haute efficacité

Quels sont les principaux composants du refroidisseur à spirale refroidi par eau industriel de 50 tonnes ?

4.1 Compresseur

Le compresseur est l'élément clé des refroidisseurs scroll refroidis par eau industriels, car il produit des variations de pression pour remuer le réfrigérant.

Pour un refroidisseur industriel à spirale refroidi à l'eau de 50 tonnes 200 kW, doté de QUATRE unités de compresseur de marque Panasonic / Danfoss de 15 HP, utilisant le réfrigérant R410A/R407C, cette compresse de marque présente une efficacité de réfrigération élevée, un faible bruit, une économie d'énergie, une protection de l'environnement et une durabilité, une sécurité et la stabilité.

Compresseur Panasonic

4.2 Évaporateur

L'évaporateur est un élément crucial du système de refroidissement industriel à spirale refroidi par eau, car il est responsable de l'extraction de la chaleur du liquide refroidi, il est situé entre le compresseur et le détendeur. Il existe trois types d'évaporateurs :évaporateur à serpentin dans le réservoir d'eau, évaporateur à calandre et à tubes, évaporateur à plaques en acier inoxydable 304SS.

Serpentin dans l'évaporateur du réservoir d'eau SS

Type de plaque SS + évaporateur de réservoir d'eau

Évaporateur à calandre et à tubes

4.3 Pompe à eau

La pompe à eau est conçue pour augmenter la pression et le débit de l'eau glacée dans un espace fermé.

la pression de l'eau de la pompe à eau pour le refroidisseur est d'environ 2 bars, mais si vous avez besoin d'une pression d'eau plus élevée, veuillez nous le dire lors de votre demande. Par exemple, lorsque vous utilisez des refroidisseurs pour refroidir la machine de soufflage de bouteilles, la pression de l'eau pour la pompe à eau a besoin d'environ 4 bar .

Pompe à eau

Pompe à eau haute pression

4.4 Condenseur

Le condenseur pour système de refroidissement à spirale refroidi par eau industriel est constitué d'une coque et d'un tube, les tubes de cuivre internes utilisant un processus de gaufrage de filetage extérieur. Cette conception améliore efficacement l'efficacité de l'échange thermique entre le réfrigérant et l'eau pendant le processus. Par rapport aux tubes en cuivre lisses traditionnels, le processus de gaufrage du filetage extérieur augmente la surface des tubes en cuivre, élargissant ainsi la zone de contact pour l'échange thermique et améliorant la conductivité thermique du condenseur. Cette conception d'optimisation permet au condenseur du refroidisseur à eau de transférer la chaleur du réfrigérant à l'eau plus rapidement et de manière cohérente, permettant à l'eau d'évacuer la chaleur.

Condenseur à coque et tube

4.5 Panneau de contrôle

Les refroidisseurs Tongwei utilisent un contrôleur de température numérique de précision, un port de communication RS485, qui peut effectuer une surveillance et un contrôle à distance. Opération simple, faible taux de défaillance, facteur de sécurité élevé, installation facile.

Panneau de contrôleur

Pièce de rechange pour refroidisseur industriel à spirale refroidi à l'eau

Comment puis-je choisir le bon refroidisseur industriel à spirale refroidi par eau ?

Il y a cinq spécifications importantes du refroidisseur que vous devez prendre en compte lorsque vous choisissez un refroidisseur pour votre application : la capacité de refroidissement du refroidisseur, la tension requise pour le fonctionnement, la puissance et le débit de la pompe associés (contactez-nous pour une sélection personnalisée), le réfrigérant et l'évaporateur. taper.

6.1 Capacité de refroidissement du refroidisseur

L’une des questions les plus fréquentes demande comment connaître la capacité de refroidissement des refroidisseurs. Nous utilisons KW, Ton, But/h, Kcal/h pour choisir la capacité de refroidissement du refroidisseur :1 KW=860 kcal/h ; 1 tonne = 3,517 kW ; 1 kW = 3 412 Btu/h ;

Il existe également une formule pour calculer la capacité de refroidissement d'un refroidisseur :.

Capacité de refroidissement (kw) = débit (m3/h) * changement de température (T1-T2)/0,86

Charge thermique = C (chaleur spécifique)* M (sortie de qualité par heure)* Changement de température (T1-T2)

Surdimensionner le refroidisseur de 20 % Taille idéale en KW = KW x 1,2

Noté : T1 : Température de l'eau entrante (℃)      T2 : Température de l'eau réfrigérée requise (℃)

Par exemple, quelle taille de refroidisseur est nécessaire pour refroidir 10 m³ d’eau de 35 °C à 15 °C en 1 heure ?

Différentiel de température = 35℃-15℃=20℃

Débit d'eau = 10 m³/heure

Capacité de refroidissement en KW = 10 x 20 ÷ 0,86 = 232 KW

Surdimensionner le refroidisseur = 232 x 1,2 = 278,4 kW

Une capacité de refroidissement de 278,4 kW pour le refroidisseur est requise.

6.2 Puissance

Différents pays et régions ont des normes différentes pour l'électricité industrielle, les alimentations courantes sont208-230V, 380-420V,440-480V,50Hz ou 60Hz, 3 phases.

Aux Philippines, l'alimentation est de 220 V 60 Hz 3PH, 380 V 60 Hz 3PH, 460 V 60 Hz 3PH ;

à Singapour et en Malaisie, l'alimentation est de 415 V 50 Hz 3PH ;

au Mexique, l'alimentation est de 220 V 60 Hz 3PH ;

Aux États-Unis, l'alimentation est de 208 V 60 Hz 3PH, 575 V 60 Hz 3PH, 480 V 60 Hz 3PH, etc.

6.3 Pompe à eau

Lorsque vous décidez de la capacité/tonnage du refroidisseur, nous vous recommanderons la pompe appropriée en KW, dont la pompe à eau standard est d'environ 2 bars. Si vous avez besoin d'une pression d'eau plus élevée, veuillez nous contacter lors de votre demande.

6.4 Réfrigérant

R22, R410A, R407C, R404A, R134A sont des choix facultatifs.

R22 : bon effet rafraîchissant, mais le R22 est considéré comme un puissant gaz à effet de serre, il est donc interdit dans la plupart des pays.

R410A : respectueux de l'environnement, le R-410A a remplacé le R-22 en tant que réfrigérant préféré pour une utilisation dans les climatiseurs résidentiels et commerciaux au Japon, en Europe et aux États-Unis. Le R-410A fonctionne à des pressions plus élevées que les autres réfrigérants.

R407C : un bon remplacement du R22, bon effet de refroidissement.

R404A : convient aux applications nécessitant une basse température (inférieure à -10°c).

R134A : un gaz ininflammable utilisé principalement comme réfrigérant « haute température », adapté aux refroidisseurs à air fonctionnant à une température ambiante élevée supérieure à 50 ℃.

6.5 Choix de l'évaporateur

Les refroidisseurs ont généralement deux types d'évaporateurs : l'un estserpentin dans l'évaporateur du réservoir d'eau, l'autre estévaporateur à coque et tuber.

Évaporateur à serpentin et à réservoir, doté d'un réservoir de stockage d'eau intégré pour une utilisation plus pratique, il n'y a donc pas besoin de réservoirs tampons supplémentaires. C'est également notre évaporateur standard pour refroidisseur, si vous n'avez pas de réservoir tampon, nous utilisons simplement cet évaporateur pour votre refroidisseur.

Évaporateur de type calandre et tube, qui nécessite un réservoir tampon d'eau supplémentaire pour le raccordement.

Comment choisir la bonne tour de refroidissement par eau pour votre refroidisseur industriel à spirale refroidi par eau ?

Le refroidisseur à spirale refroidi à l'eau doit être connecté à une tour de refroidissement à eau et à une pompe de refroidissement à eau à l'extérieur pour la dissipation de la chaleur. Alors, comment choisir le bon modèle de tour de refroidissement à eau pour votre refroidisseur d'eau ?

Il y a trois facteurs de température importants que vous devez prendre en compte lors du choix d’une tour de refroidissement pour refroidisseur à eau :température d'entrée d'eau chaude, température de sortie d'eau froide, ettempérature humide. La température de l'eau chaude est celle qui entre dans la tour. La température de l’eau froide est celle qui sort de l’eau tandis que la température du bulbe humide fait référence à la température dominante de la région géographique où se trouve la tour.

L'approche est le terme utilisé pour désigner la différence entre les températures de la source d'eau à son entrée dans la tour et la température de l'eau une fois qu'elle a quitté la tour. Il s’agit d’un déterminant crucial de l’efficacité du processus d’échange thermique.

Pour choisir la bonne tour de refroidissement, l’efficacité mécanique doit être prioritaire. Il s'agit de la quantité de puissance du ventilateur nécessaire pour faire circuler l'air ambiant dans la tour de refroidissement. La plage – ou la différence de température entre l’eau chaude et l’eau froide – est également cruciale car elle aura un impact sur la consommation d’énergie.

Ainsi, pour savoir comment choisir une tour d'eau de refroidissement avec une capacité de refroidissement suffisante, vous devez comprendre quelles circonstances nécessitent l'utilisation d'une tour de refroidissement. Veuillez trouver que la tour de refroidissement par eau ci-dessous convient au refroidisseur à vis refroidi par eau :

Applications industrielles du refroidisseur industriel à spirale refroidi par eau

Le refroidisseur industriel à spirale refroidi à l'eau est un système de réfrigération très populaire qui peut fournir des sources de refroidissement par eau stables et fiables pour un usage industriel et commercial, qui est également largement utilisé dans l'industrie du plastique, l'industrie alimentaire, l'industrie chimique et d'autres industries.

8.1 Industrie du plastique

Les refroidisseurs industriels à spirale refroidis à l'eau sont également largement utilisés dans la transformation du plastique et l'industrie du plastique, y compris le moulage par injection de plastique, l'extrusion de plastique et les lignes d'extrusion, les machines de moulage par soufflage.

La fonction de l'utilisation d'un refroidisseur à spirale refroidi par air industriel est de fournir le débit d'eau de refroidissement pour refroidir la température du moule en plastique afin de garantir la qualité du produit et l'efficacité de la production.

Refroidisseur à spirale refroidi à l'eau industriel pour l'industrie du plastique

8.2 Industrie des aliments et des boissons

Les systèmes de refroidissement à spirale refroidis à l'eau constituent un moyen efficace de refroidir vos produits sans geler dans la cuve de fabrication. Certains exemples, tels que la fermentation du vin, les refroidisseurs de bière/brasserie, les refroidisseurs d'eau gazeuse et les procédés laitiers, ont tous été améliorés grâce à l'utilisation d'un refroidisseur à spirale refroidi par eau. L'eau est refroidie dans les refroidisseurs puis s'écoule à travers des tubes en boucle fermée fixés aux récipients pour aliments et boissons de l'échangeur de chaleur. Cela empêche la corrosion des métaux souvent présente dans l'eau et maintient également votre produit à une température constante. Que vous ayez besoin de la meilleure levure pour maintenir la fermentation de votre vin ou empêcher votre lait de rancir, un refroidisseur à spirale refroidi à l'eau peut vous aider à obtenir les résultats idéaux.

Refroidisseur industriel pour l'industrie alimentaire

8.3 Industrie chimique

L'industrie pharmaceutique prépare les médicaments en les traitant selon différents paramètres de chauffage et de refroidissement, car le mélange, l'extrusion, le mélange et les refroidisseurs à spirale refroidis à l'eau sont des machines de refroidissement fournissant de l'eau de refroidissement à basse température, réduisant la température des machines chimiques et du traitement de refroidissement pharmaceutique.

Refroidisseur à spirale refroidi à l'eau industriel pour l'industrie chimique

9 Mode d'expédition du refroidisseur à spirale refroidi à l'eau industriel de 50 tonnes

En tant que fournisseur et exportateur professionnel de refroidisseurs d'eau industriels, nous avons notre propre transitaire pour organiser l'expédition. Notre machine de refroidissement est dotée d'un emballage en contreplaqué, qui évite les dommages pendant le transport et répond aux normes d'exportation. Il existe trois façons de livrer votre unité de refroidissement :

1. Expédié par avion : comme le refroidisseur est équipé d'un compresseur, d'une pompe à eau et de ventilateurs, le réfrigérant comprimé et l'huile à l'intérieur du compresseur sont un article dangereux avec possibilité d'explosion, il doit donc libérer le réfrigérant comprimé avant le transport. (Cela signifie que le refroidisseur d'eau ne contient pas de réfrigérant lorsque vous choisissez ce mode d'expédition. Une fois la machine arrivée à destination, vous devez ajouter du réfrigérant par des professionnels locaux. La compagnie aérienne nous demande également de fournir de nombreux documents pour prouver que le refroidisseur n'est pas un produit dangereux. Le coût du fret aérien est très élevé et peut être supérieur au coût du refroidisseur, donc la livraison par avion n'est pas le mode de transport recommandé à notre client.

2. Expédition par mer : le temps de transport est plus long que par avion, mais les frais de transport sont bon marché et il n'est pas nécessaire d'ajouter du réfrigérant une fois l'équipement arrivé à destination. Ce mode d'expédition est le mode de transport le plus approprié pour vous. pour livrer votre port local.

3.Si vous avez votre propre conteneur d'expédition chez votre autre fournisseur en Chine, nous pouvons vous aider à livrer le refroidisseur à votre fournisseur dans n'importe quelle ville de Chine.

Pourquoi devriez-vous choisir Tongwei pour votre fournisseur de refroidisseurs industriels à compresseur refroidi par eau ?

▪ Une expérience à laquelle vous pouvez faire confiance

Nous concevons et construisons des refroidisseurs de procédés industriels depuis plus de 15 ans. Du refroidisseur refroidi par air aux refroidisseurs refroidis par eau et tout le reste, nous avons construit des refroidisseurs pour presque toutes les industries et toutes les applications.

▪ Devis rapide

Obtenez un devis pour votre projet dès aujourd'hui ! Nous fournissons généralement un devis personnalisé dans les 2 heures.

▪ Service client 24h/24 et 7j/7

Croyez que nous serons toujours à vos côtés. Que vous ayez une question ou besoin d'un devis, il y a toujours quelqu'un qui répond au téléphone 24h/24.

▪ Machine de refroidissement durable et fiable et prix compétitif

Nos produits sont fabriqués à partir de matériaux de haute qualité et nous offrons une garantie compétitive sur tous les refroidisseurs industriels.
